Słaba Hydraulika w Maszynach JCB: Diagnoza, Przyczyny i Rozwiązania

Słaba hydraulika to jeden z częstszych problemów, z jakimi borykają się właściciele i operatorzy maszyn budowlanych, takich jak ładowarki i koparko-ładowarki JCB. Objawy mogą być różnorodne, od spowolnionych ruchów, przez charakterystyczne dźwięki, aż po całkowitą utratę siły. Zrozumienie przyczyn i metody diagnostyki jest kluczowe dla szybkiego i skutecznego usunięcia usterki.

Wprowadzenie: Objawy Słabej Hydrauliki w Maszynach JCB

Problem ze słabą hydrauliką w maszynach JCB może objawiać się na wiele sposobów. Często użytkownicy zgłaszają, że hydraulika wolno chodzi, a na rozgrzanym oleju trzeba mocno gazować silnik, aby działała w miarę szybko. Główne ramie na rozgrzanym oleju może pracować coraz słabiej, a po chwili wracać do normy, by za moment znów osłabnąć. Mogą również występować chwile, gdy pracuje słabo i szybko na zmianę.

Typowe Sygnały Awarii

• Spowolnione ruchy siłowników, zwłaszcza pod obciążeniem. Na przykład, po wbiciu łyżki w ziemię maszyna nie ma siły, aby nabrać piachu, a ramię z teleskopem również traci moc.
• Dziwne dźwięki, takie jak brzęczenie, szum czy jęczenie, wydobywające się spod maszyny, które nasilają się przy zwiększaniu obrotów silnika lub obciążeniu.
• Szarpane ruchy siłowników, co może sugerować brak odpowiedniego smarowania lub zapowietrzenie układu.
• Blokowanie kierownicy i problem z powrotem tylnych kół do pozycji.
• Spadek mocy silnika przy jednoczesnym uruchamianiu kilku funkcji hydraulicznych (np. otwieraniu krokodyla).
• Przyłączanie drugiej funkcji hydraulicznej powoduje znaczne spowolnienie obu funkcji, a po odpuszczeniu jednej, druga funkcja przyspiesza gwałtownie, szarpiąc siłownikiem.

Komponenty Układu Hydraulicznego JCB i Ich Specyfika

Układ hydrauliczny JCB składa się z wielu elementów, których wzajemne oddziaływanie determinuje jego sprawność. Kluczowe role odgrywają pompy, rozdzielacze, zawory oraz stan oleju i filtrów.

Pompki Hydrauliczne: Różnorodność i Funkcje

Maszyny JCB mogą być wyposażone w różne konfiguracje pomp, często składające się z kilku sekcji lub oddzielnych pomp. Zrozumienie ich działania jest fundamentalne dla diagnostyki.

Pompa Główna i System ECO

Z pompy głównej jako zasilanie często idzie jeden gruby wąż, który rozgałęzia się później na rozdzielacz i na drugą, mniejszą pompę, napędzaną przez rozrząd. Ta mała pompa może być częścią systemu ECO, który jest pomysłem producenta na szybsze działanie hydrauliki przy niewielkim obciążeniu. Ważne jest, że w układzie mogą pracować dwie pompy o różnych nastawach. Należy pamiętać, że jeśli mierzy się ciśnienie dużej pompy, nie można zaślepiać małej, gdyż grozi to jej rozsadzeniem po uruchomieniu silnika - ciśnienie musi mieć ujście. Niektóre modele JCB nie miały tej małej pompy ECO.

Pompa Wspomagania Kierownicy

W niektórych modelach pompa wspomagania kierownicy jest zintegrowana z pompą główną lub jest oddzielną sekcją. Jeśli kierownica ciężko się kręci, zwłaszcza na rozgrzanym oleju, może to wskazywać na zużycie tej sekcji pompy. Często wymiana samej sekcji wspomagania jest niemożliwa i konieczna jest wymiana całej, połączonej pompy, ponieważ obie sekcje służą hydraulice, a pompa jest konstrukcją złączoną i długa.

Rodzaje Pomp w Modelach JCB

W zależności od wersji, np. JCB 3CX Eco, maszyna może mieć tandemową pompę zębatą lub pompę tłokową osiową o zmiennym wydatku (LS/PFC). Zużycie pompy objawia się zazwyczaj dobrą pracą na zimno i wyraźnie wolniejszą na ciepło, co jest spowodowane wzrastającymi przeciekami objętościowymi.

Rozdzielacze i Zawory Sterujące

Rozdzielacze hydrauliczne kierują przepływem oleju do siłowników. Ich zużycie lub usterka mogą prowadzić do poważnych problemów.

Zawory Przeciążeniowe i Regulacyjne

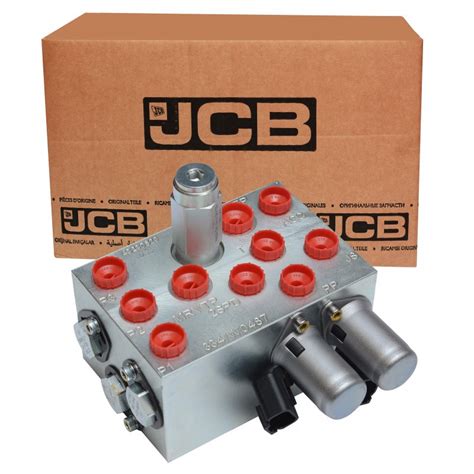

Na rozdzielaczu, przy każdej sekcji, znajdują się zawory regulacyjne (np. na klucz 27 ze śrubami kontrującymi na klucz 22) oraz zawory przeciążeniowe. Zawory przeciążeniowe, często umieszczone pośrodku tylnego rozdzielacza, chronią układ przed nadmiernym ciśnieniem. Jeśli zadziałają, mogą powodować upuszczenie oleju i opadanie ramienia. Sprawdzenie ich stanu, w tym sprężyn i wodzików, jest ważnym elementem diagnostyki. Przy zablokowaniu funkcji może być słychać stuknięcie zaworu przeciążeniowego.

Zawory Priorytetowe

Zawór pierwszeństwa (priorytetowy) odpowiada za to, aby jedna funkcja (np. wspomaganie kierownicy) miała zawsze zapewniony dopływ oleju, nawet przy jednoczesnym uruchamianiu innych funkcji. Jeśli podczas podnoszenia przedniej łyżki i skręcania kołami hydraulika zwalnia, a po puszczeniu kierownicy przyspiesza, oznacza to prawidłowe działanie zaworu. Jeśli tego nie ma, zawór może być zacięty. Zazwyczaj jest on zamocowany w okolicach przedniego rozdzielacza i dochodzą do niego trzy grubsze i jeden cienki wąż.

Sterowanie Elektroproporcjonalne

W maszynach z zaworami elektroproporcjonalnymi, takimi jak JCB 3CX na joystickach, przyczyną słabej hydrauliki mogą być zaniżone napięcie instalacji/masy, usterki czujników (np. położenia joysticka) lub uszkodzenie/niewłaściwa regulacja cewki proporcjonalnej. Na wyświetlaczu maszyny często można sprawdzić wartości prądu sterowania cewki pompy (szukaj "pump amper"). Ten prąd jest zależny od trybu pracy i obrotów silnika, steruje nim moduł ECU i wyświetlacz. Możliwa jest nawet doregulacja amperażu poprzez wkręcanie lub wykręcanie śrubki w trzpieniu cewki.

Diagnostyka: Jak Zidentyfikować Problem

Skuteczna diagnostyka wymaga systematycznego podejścia i pomiarów, często z wykorzystaniem specjalistycznych narzędzi.

Pomiary Ciśnienia w Układzie

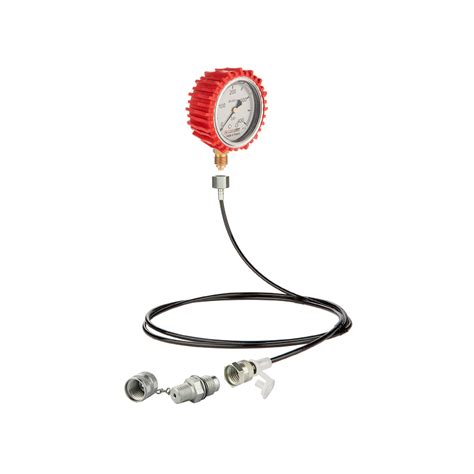

Pomiary ciśnienia są podstawą diagnostyki układu hydraulicznego. Wymagają manometru i często specjalnych adapterów.

Ciśnienie Pompy Głównej i Przelewowego

W przypadku ładowarki JCB z 1994 roku (model 527-58) stwierdzono, że przy zaworze przelewowym ustawionym na 220 bar, manometr pokazywał jedynie 100-150 bar, co wskazywało na zużycie pompy głównej. Pomiar ciśnienia pompy wspomagania na zimnym oleju wynoszący 150 bar (zamiast oczekiwanych 170 bar) również sugerował jej zużycie.

Ciśnienie Linii Load Sense (LS) i Stand-by

W niektórych systemach, np. LS/PFC, istotne jest ciśnienie w linii Load Sense (LS). Nieszczelność, zaślepienie tej linii, zacięty regulator na pompie lub nieprawidłowa różnica ciśnień (tzw. delta P) mogą osłabiać hydraulikę. Ciśnienie stand-by (przy dźwigniach w pozycji neutralnej) powinno wynosić kilkadziesiąt bar. W przypadku JCB 4CX z 1998 roku, ciśnienie stand-by w linii LS wynosiło 50 bar, co pozwalało hydraulice jako tako działać, natomiast przy prawidłowym ustawieniu na 20 bar, przedni rozdzielacz przestawał działać, nie dając sygnału pompie. Dopiero użycie dwóch funkcji jednocześnie powodowało jego zadziałanie.

Pomiary Ciśnienia na Rozdzielaczu

Ciśnienie mierzone na rozdzielaczu powinno zatrzymywać się na poziomie 230 lub 250 bar, w zależności od numeru VIN maszyny. Reguluje się je dolnym srebrnym zaworem z przodu rozdzielacza. Drugie ciśnienie, mierzone na rurce od jednej z pomp, powinno powoli rosnąć wraz z delikatnym pociąganiem dźwigni i zanikać do około 30 bar po osiągnięciu 205 lub 230 bar (również zależnie od VIN). To drugie ciśnienie jest bardzo ważne dla szybkości działania hydrauliki i reguluje się je górnym zaworem z przodu rozdzielacza.

Test Przepływu Oleju

Najlepszym rozwiązaniem dla dokładnej diagnostyki jest pomiar przepływu oleju (flow-test), który pozwala ocenić wydajność pompy i ogólny stan układu. Niestety, wymaga to specjalistycznego przepływomierza, który nie zawsze jest dostępny.

Weryfikacja Stanu Oleju i Filtrów

Zawsze należy zacząć od sprawdzenia poziomu i stanu oleju hydraulicznego, a także czystości filtrów. Niski poziom oleju to częsta przyczyna słabej pracy hydrauliki.

Najczęstsze Przyczyny Słabej Hydrauliki i Ich Rozwiązania

Przyczyn osłabienia hydrauliki może być wiele, od zużycia komponentów, po zanieczyszczenia i niewłaściwą eksploatację.

Zużycie Pompy Hydraulicznej

Zużyta pompa główna lub pompa wspomagania jest jedną z najczęstszych przyczyn. Objawia się spadkiem ciśnienia, szczególnie na rozgrzanym oleju. Wymiana sekcji pompy wspomagania zazwyczaj nie jest możliwa, co wymusza wymianę całej pompy. Regeneracja pomp, zwłaszcza zębatych, jest kwestią sporną i nie zawsze przynosi oczekiwane rezultaty.

Problemy z Olejem Hydraulicznym

Niski Poziom Oleju i Zapowietrzenie Układu

Bardzo niski stan oleju hydraulicznego jest krytyczny, ponieważ pompa nie dostaje wystarczającej ilości oleju, co prowadzi do szarpania siłownikami i w konsekwencji może uszkodzić pompę. Należy bezzwłocznie uzupełnić lub wymienić olej. Pieniący się olej może wskazywać na łapanie lewego powietrza i zapowietrzanie układu, co powoduje kawitację, objawiającą się dziwnymi dźwiękami i spowolnieniem pracy.

Zanieczyszczenie Oleju lub Niewłaściwy Typ

Brudny lub niewłaściwy olej hydrauliczny (np. o nieodpowiedniej lepkości) znacząco wpływa na pracę układu. Wymiana oleju i filtrów zgodnie z zaleceniami producenta (np. oryginalny olej JCB) jest podstawą prawidłowej konserwacji.

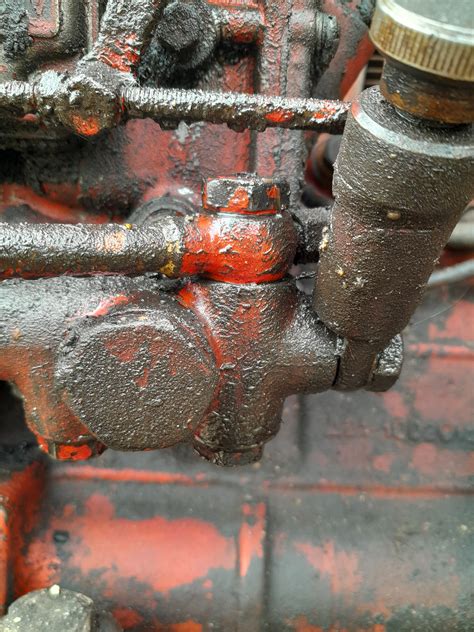

Przecieki Wewnętrzne i Zewnętrzne

Ubywanie oleju z układu hydrauliki i jego przybywanie w silniku świadczy o wewnętrznym przecieku, najczęściej przez uszczelniacz w pompie hydraulicznej (np. od wentylatora lub wspomagającej, zamocowanej pod pompą paliwa). Może to być również ropa w oleju silnikowym, przedostająca się przez uszczelniacz w pompie paliwa.

Usterki Rozdzielaczy i Zaworów

Zużyte suwaki w rozdzielaczu, zabrudzone gniazda, pęknięte sprężyny centrujące, czy też usterki zaworów zwrotnych i dławiących LS, mogą prowadzić do nieprawidłowego działania hydrauliki. Konieczna jest ich dokładna inspekcja. W przypadku JCB 3CX, uszkodzony zawór "żółwia" (odpowiadający za tryb pracy maszyny) również może powodować problemy z mocą, a jego wymiana może przynieść chwilową poprawę.

Zanieczyszczenie Filtrów i Układu Ssącego

Zatkany filtr ssawny (znajdujący się na grubym wężu między zbiornikiem a pompą) lub inne ograniczenia przepływu na odcinku od zbiornika do pompy mogą drastycznie zmniejszyć wydajność hydrauliki i prowadzić do kawitacji. Regularna wymiana filtrów (hydraulicznego i ssawnego) jest niezbędna.

Problemy z Elektrycznym Sterowaniem Hydrauliki

Słabe napięcie na cewce przy pompie, usterki modułu sterującego (ECU) lub wyświetlacza mogą uniemożliwić prawidłowe wysterowanie pompy, co skutkuje osłabieniem hydrauliki. Sprawdzenie napięcia i prądu na cewkach jest kluczowe.

Uszkodzenia Siłowników

Podwijanie się uszczelnienia w siłowniku lub inne wewnętrzne uszkodzenia mogą powodować, że ramię będzie pracować słabiej lub opadać. Mimo że siłowniki są często pierwszym elementem do sprawdzenia i naprawy, problem może leżeć głębiej w układzie.

Przypadki z Praktyki i Doświadczenia Użytkowników

Poniżej przedstawiono konkretne problemy i próby ich rozwiązania, które ilustrują złożoność diagnostyki hydrauliki JCB.

JCB 527-58 (1994)

Użytkownik zgłosił trudności w kręceniu kierownicą i wolno działającą hydraulikę, szczególnie na rozgrzanym oleju. Pomiary manometrem potwierdziły zużycie pompy głównej (100-150 bar zamiast 220 bar) oraz pompy wspomagania (150 bar zamiast 170 bar). Wskazano na konieczność wymiany całej pompy, a nie tylko sekcji wspomagania.

JCB 3CX (1998, 2006)

W przypadku maszyny z 1998 roku, hydraulika osłabła, występowało brzęczenie i szarpanie siłowników. Okazało się, że stan oleju był bardzo niski. W innym przypadku, z 3CX na joystickach z 2006 roku, hydraulika była na tyle słaba, że maszyna miała problem z uniesieniem pełnej łyżki piachu. Pomimo wymiany pompy na nową, a następnie przedniego rozdzielacza, problem nie ustąpił. Wymieniono również zawór "żółwia" i zawór priorytetowy, jednak poprawa była minimalna lub chwilowa. Mechanicy sugerowali pomiar wydajności oprócz ciśnienia, a także sprawdzenie filtra ssawnego i węży między zbiornikiem a pompą, podejrzewając kawitację.

JCB 4CX (1998)

W maszynie 4CX z 1998 roku pomiar ciśnienia przy 1500 obrotach silnika wykazał 130 bar na przednim rozdzielaczu i 200 bar na tylnym. Przy zwiększeniu obrotów ciśnienie wzrastało do 170 bar przód i 240 bar tył. Ciśnienie stand-by w linii Load Sense (LS) wynosiło 50 bar, co pozwalało hydraulice działać. Przy prawidłowym ustawieniu na 20 bar, przedni rozdzielacz przestawał działać, chyba że uruchomiono dwie funkcje jednocześnie. Sugerowano wymianę pompy lub kompensatora.

Fermec 960 (2001)

Użytkownik opisał podobny problem: po wymianie pompy na nową, oryginalną, problem nadal istniał - przód nie działał bez użycia dwóch funkcji. Hydraulika była silniejsza, ale po rozgrzaniu słabła, blokowała kierownicę, a tylne koła nie wracały do pozycji.

Ważne Wskazówki i Bezpieczeństwo

Jeśli wszystkie funkcje zwalniają równomiernie, należy podejrzewać zasilanie układu (pompa, zasilanie ssawne, priorytet kierownicy, silnik, olej). "Wolna" hydraulika jest zazwyczaj skutkiem ograniczonego przepływu (ssanie/filtry/priorytet) lub spadku wydajności pompy/sterowania LS, rzadziej - lokalnych usterek w jednej sekcji. Zawsze zaczynaj od sprawdzenia oleju, filtrów i ssania, następnie przejdź do pomiarów ciśnienia (główne, LS, priorytet), a na końcu wykonaj test przepływu i diagnostykę sekcji/siłowników.

Pamiętaj: Praca przy układach hydraulicznym, gdzie ciśnienie przekracza 200 bar, wymaga odpowiednich kwalifikacji. Istnieje ryzyko penetracji skóry strumieniem oleju, co stanowi zagrożenie życia. Zawsze przestrzegaj zasad bezpieczeństwa.
