Problem słabego obrotu w koparkach, w szczególności w maszynach marki Schaeff, jest częstą usterką, która znacząco wpływa na wydajność i komfort pracy operatora. Może objawiać się wolnym ruchem obrotowym kabiny, całkowitym brakiem siły obrotu lub nieregularnym działaniem hydrauliki. Poniżej przedstawiamy szczegółową analizę przyczyn oraz metody diagnostyki i rozwiązywania tego typu problemów.
Typowe Objawy Słabego Obrotu i Ogólne Problemy Hydrauliczne
Użytkownicy koparek Schaeff HML 22 zgłaszali problemy z osłabioną hydrauliką po kilkugodzinnym kuciu młotem, gdzie maszyna nie miała siły i działała bardzo wolno. Dodatkowo, po każdym odpaleniu koparka wymagała odpowietrzenia. Inni operatorzy minikoparek Schaeff zauważali, że maszyna obraca się za wolno i nie ma siły w obrocie, podczas gdy pozostałe funkcje hydrauliczne, takie jak jazda czy ramię, działały prawidłowo.
W przypadku koparek Schaeff HR 16 rocznik 1997, problem z obrotem kabiny objawiał się wolnym obrotem, gdy maszyna była zimna (np. rano), natomiast po rozgrzaniu obrót całkowicie zanikał. Po ruszeniu dżojstikiem wąż doprowadzający do hydromotoru naprężał się, jednak obrotu nie było.
Podstawowa Diagnostyka i Wstępne Sprawdzenia
Przed przystąpieniem do szczegółowej diagnostyki, należy wykonać kilka podstawowych czynności i weryfikacji:
- Poziom płynu hydraulicznego: Upewnij się, że poziom oleju hydraulicznego jest prawidłowy.
- Wymienione komponenty: W przypadku, gdy problem wystąpił po wymianie pompy głównej, pompy sterującej, oleju i filtrów, należy dokładnie zweryfikować poprawność tych czynności.
- Odpowietrzanie pompy głównej: Po każdej ingerencji w układ hydrauliczny, zwłaszcza po wymianie pompy, kluczowe jest prawidłowe odpowietrzenie pompy głównej.
- Korek podciśnienia: Sprawdzenie korka podciśnienia wkręconego w zbiornik oleju. Były przypadki, gdzie jego uszkodzenie prowadziło do podobnych problemów z hydrauliką.
- Obciążenie pompy: Obserwuj, czy pompa pracuje jakby pod obciążeniem.
- Ciśnienia: Sprawdź ciśnienia na rozdzielaczu oraz w obwodzie obrotu. Niskie ciśnienie może wskazywać na uszkodzoną pompę zasilającą obrót.
- Opiłki w filtrze: Podczas wymiany oleju i filtrów, zwróć uwagę na obecność opiłków metalu w filtrze, co może świadczyć o zużyciu komponentów hydraulicznych.
Szczegółowa Analiza Przyczyn Słabego Obrotu Hydraulicznego
Charakterystyka Obwodu Hydraulicznego Obrotu
Jedną z najczęstszych wad układu hydraulicznego koparki jest słaba siła obrotowa, często charakteryzująca się powolnym i słabym obrotem w jedną stronę oraz brakiem hamulca. Typowy obwód hydrauliczny obrotu, taki jak w silniku obrotowym (np. yc35), obejmuje:
- Zawór zwrotny: Po uruchomieniu ogranicznika obrotowego powraca do położenia środkowego, blokując obwód oleju silnika obrotowego i tworząc hamowanie hydrauliczne.
- Zawory odbojowe: Ograniczają maksymalne ciśnienie robocze (np. 16,7 MPa) i pełnią rolę odbojnika.
- Zawory jednokierunkowe (zawory uzupełniania oleju): Pełnią rolę uzupełniania oleju w układzie.
Koparki | Cuda inżynierii mechanicznej
Kluczowe Przyczyny Awarii
Przyczyny słabych obrotów koparki hydraulicznej są złożone i mogą obejmować zużycie wielu elementów. Najczęściej wskazywane to:
- Zużycie pompy głównej, silnika lub zaworu rewersyjnego: Uszkodzenie tych kluczowych komponentów prowadzi do spadku wydajności całego układu.
- Nadmierne opory powrotu oleju: Zanieczyszczenia lub uszkodzenia w linii powrotnej mogą blokować swobodny przepływ oleju.
- Nadmierne opory ruchu mechanizmu obrotu: Problemy mechaniczne w przekładni obrotu mogą utrudniać jego ruch.
- Niskie ciśnienie sterujące: Niewystarczające ciśnienie sterujące może uniemożliwiać prawidłowe działanie zaworów.
Najczęstsze Problemy z Zaworami
Wśród najbardziej prawdopodobnych przyczyn słabego obrotu wyróżnia się problemy z zaworami hydraulicznymi:
- Otwór tłumiący bufora hamulca obrotu zablokowany lub rdzeń zaworu zawsze otwarty:
- Ciśnienie zadane w obwodzie obrotowym jest często niższe niż w innych częściach układu, co sprawia, że zawór buforowy hamulca obrotu jest często otwarty.
- Częste otwieranie prowadzi do zużycia rdzenia zaworu i tulei zaworu.
- Zanieczyszczenia w oleju mogą spowodować zablokowanie otworu tłumiącego rdzenia zaworu. Wówczas ciśnienie otwarcia buforowego elementu zaworowego hamulca zależy wyłącznie od wstępnego napięcia sprężyny powrotnej, które może być niewystarczające do napędzenia silnika obrotowego.
- Osadzanie się zanieczyszczeń na powierzchni uszczelniającej elementu zaworu może sprawić, że pozostaje on otwarty, powodując wyciek oleju pod ciśnieniem roboczym i w konsekwencji słaby obrót.
- W obu przypadkach objawem jest powolny i słaby obrót w jedną stronę oraz brak hamowania.
- Zawór uzupełniania oleju zużyty lub zawsze otwarty:
- Częste otwieranie i zamykanie zaworu uzupełniania oleju prowadzi do deformacji wytłaczania i zużycia między gniazdem a rdzeniem zaworu (tzw. zużycie stożka).
- Zużyty rdzeń i gniazdo zaworu obniżają szczelność obwodu w stanie bez oleju (np. podczas jazdy), co skutkuje wyciekiem oleju pod ciśnieniem roboczym i słabym obrotem lub jego całkowitym brakiem.
- Zanieczyszczenia w oleju mogą również powodować stałe otwarcie elementu zaworu uzupełniania oleju.
- Zawór przeciwodbicia zużyty lub nieszczelnie zamknięty: (Dotyczy maszyn yc85, yc135 i yc225).
Kroki Diagnostyczne i Rozwiązywanie Problemów
Kontrola Głównej Pompy Hydraulicznej
Pierwszym krokiem w diagnostyce jest sprawdzenie stanu pracy głównej pompy hydraulicznej. Obserwuj stopień obciążenia silnika, gdy wysięgnik jest podniesiony z pełną prędkością lub przeciąż cylinder drążka i cylinder łyżki. Główne kryteria oceny to dźwięk silnika i kolor dymu wydechowego. Jeżeli obciążenie może osiągnąć więcej niż 2/3 mocy znamionowej, oznacza to, że pompa główna pracuje normalnie. Jeśli urządzenie obrotowe zostanie uruchomione, a obciążenie silnika jest bardzo małe, a prędkość obrotowa jest bardzo mała lub nawet nie może się obracać, można wstępnie stwierdzić, że jest to wina zaworu buforowego hamulca i zaworu uzupełniania oleju.
Diagnostyka Systemu Hamulca i Jazdy (w kontekście ogólnej hydrauliki)
W przypadku problemów z hydrauliką, często towarzyszą im również usterki w systemie hamulców i jazdy, co świadczy o ogólnym obniżeniu sprawności układu. W koparkach Schaeff 40 HML z 1989 roku zgłaszano spadek ciśnienia hamulca z 85 bar do 35-40 bar po załączeniu jazdy. Po wymianie pompy ciśnienie wróciło do normy (120-130 bar), jednak maszyna nadal nie chciała ruszyć, mimo że ciśnienie na portach A i B hydromotoru wynosiło do 400 bar w zależności od obrotów silnika. Warto sprawdzić:
- Akumulatory hydrauliczne: Uszkodzone membrany w akumulatorach hydraulicznych mogą uniemożliwiać nabijanie ciśnienia.
- Zawory przelewowe/przeciążeniowe: Należy sprawdzić, czy nie dochodzi do niekontrolowanego przelewania oleju, co powoduje spadek ciśnienia. Monitorowanie ciśnienia przed i za zaworem jest kluczowe.
- Czyszczenie zaworów i suwaka: Zanieczyszczenia mogą blokować swobodny ruch suwaków i zaworów, utrudniając prawidłowe sterowanie przepływem oleju.
Znaczenie Pomiarów Ciśnienia

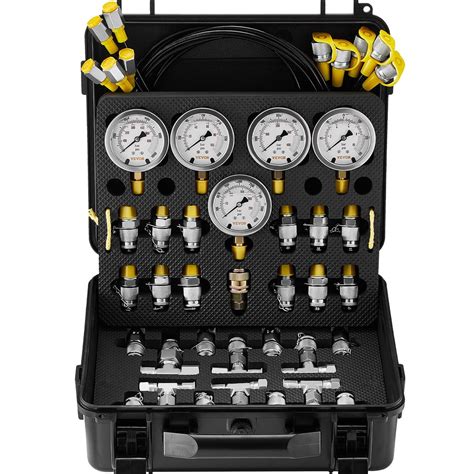

Precyzyjne pomiary ciśnienia w różnych punktach układu hydraulicznego są niezbędne do zlokalizowania usterki. Niskie ciśnienie generowane przez pompę (np. 20 bar na wolnych obrotach i 50-60 bar przy 1500 obr/min, zamiast oczekiwanych 85 bar czy więcej) jest jednoznacznym sygnałem problemu z pompą lub jej regulacją.
Rola Hamulca Obrotu
W przypadku, gdy wąż doprowadzający do hydromotoru obrotu napręża się, a obrót nie następuje, istnieje prawdopodobieństwo, że przekładnię obrotu trzyma hamulec obrotu. Należy zweryfikować jego działanie i ewentualne zablokowanie.
Potencjalne Rozwiązania i Dalsze Kroki
- Regulacja zaworków na hydromotorze: W przypadku hydromotorów (np. GEOLINK) wyposażonych w zaworki regulacyjne, warto sprawdzić możliwość ich regulacji. Należy jednak postępować ostrożnie, najlepiej zgodnie z instrukcją serwisową producenta.
- Wymiana uszkodzonych zaworów: Jeśli diagnostyka wskaże na zużycie lub zablokowanie zaworów buforowych hamulca, uzupełniania oleju lub przeciwodbicia, konieczna będzie ich wymiana.
- Weryfikacja i naprawa pompy: W przypadku potwierdzonego niskiego ciśnienia z pompy, konieczna jest jej regeneracja lub wymiana.
- Czyszczenie układu: Jeśli stwierdzono obecność opiłków lub zanieczyszczeń, niezbędne jest gruntowne czyszczenie całego układu hydraulicznego, wraz z wymianą filtrów i oleju.
