Zastosowanie pary wodnej w silnikach spalinowych, w tym w traktorach, jest tematem budzącym zainteresowanie ze względu na potencjalne korzyści w zakresie oszczędności paliwa i redukcji emisji. Choć koncepcja ta może wydawać się nowatorska, korzenie sięgają daleko w historię rozwoju techniki parowej.

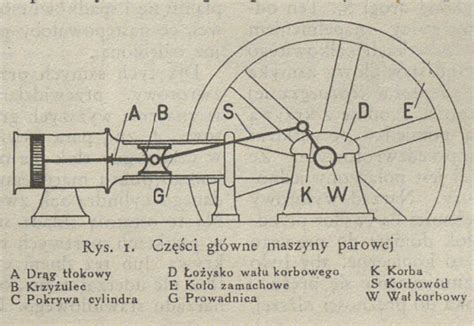

Historia i rozwój technologii parowej
Pierwsze urządzenia napędzane parą wodną pojawiły się już w starożytności. Heron z Aleksandrii w I wieku opisał pierwsze znane urządzenie wykorzystujące energię pary. Jednak prawdziwy przełom nastąpił w XVII i XVIII wieku wraz z rozwojem silników parowych. Francuski fizyk Denis Papin w XVII wieku skonstruował prototyp silnika parowego, a później, we współpracy z Huygensem, pracował nad maszyną wypychającą powietrze z cylindra. Papin jest również uważany za wynalazcę kotła parowego, co umożliwiło dalszy rozwój silników parowych.
W 1698 roku angielski inżynier wojskowy Thomas Severi opatentował swój "silnik ogniowy", który był pompą parową. Choć niezbyt wydajny i potencjalnie niebezpieczny, stanowił kolejny krok w ewolucji. W 1712 roku angielski kowal Thomas Newcomen zademonstrował swój "silnik atmosferyczny (próżniowy)", który był udoskonaleniem maszyny Severiego i znalazł szerokie zastosowanie w praktyce, głównie do wypompowywania wody z kopalń.
Znaczące ulepszenia wprowadził James Watt w 1769 roku, konstruując silnik parowy z osobnym skraplaczem, co znacznie zwiększyło jego wydajność. W Rosji pierwszy działający silnik parowy został zbudowany w 1766 roku na podstawie projektu Iwana Połzunowa z 1763 roku. Maszyna Połzunowa miała dwa cylindry i pracowała w sposób ciągły.
W XIX wieku silnik parowy przeszedł dalsze udoskonalenia, stając się fundamentalnym elementem rewolucji przemysłowej. Rozwijano konstrukcje kotłów, systemy dystrybucji pary i zasilania paliwem. Pojawiły się modele kompaktowe o dużej gęstości mocy, co sprzyjało rozwojowi transportu lądowego i morskiego. W drugiej połowie stulecia opracowano układy i systemy, które znalazły później zastosowanie w silnikach spalinowych.
Na początku XX wieku silniki parowe, zarówno tłokowe, jak i turbiny parowe, dominowały w transporcie. W latach trzydziestych XX wieku pojawiło się nowe zainteresowanie silnikami parowymi zamkniętego cyklu, dzięki zastosowaniu nowych materiałów i możliwości podniesienia ciśnienia pary. Umożliwiło to produkcję parowych samochodów, traktorów, a nawet samolotów. Jednakże, z powodu stereotypów i wybuchu II wojny światowej, ta inicjatywa nie zyskała masowego powodzenia.
Mechanizm spalania pary wodnej i jej wpływ na silnik
Koncepcja spalania pary wodnej w kontekście silników spalinowych opiera się na kilku mechanizmach, które mają na celu poprawę efektywności procesu spalania paliwa tradycyjnego.
Rozkład pary wodnej w wysokich temperaturach
W bardzo wysokich temperaturach (powyżej 820°C, a nawet 1050°C w niektórych procesach) para wodna może ulegać rozkładowi na wodór (H2) i tlen (O). W obecności węgla (C) tlen ten reaguje z nim, tworząc dwutlenek węgla (CO2), który następnie może ulec redukcji do tlenku węgla (CO). W procesach zgazowania, takich jak zgazowanie drewna, które zachodzi w temperaturach od 600-700°C do 1050°C, para wodna jest jednym z produktów ubocznych, który może być dalej przetwarzany.
Pytanie, dlaczego para wodna nie może ulegać podobnemu rozkładowi podczas spalania w silniku mieszanki paliwowo-powietrznej, gdzie również panują wysokie temperatury, jest uzasadnione. Potencjalnie może to prowadzić do wytworzenia dodatkowych palnych składników, takich jak wodór.
Wtrysk wody jako metoda zapobiegania spalaniu detonacyjnemu
Jednym z głównych zastosowań wtrysku wody w silnikach jest zapobieganie spalaniu detonacyjnemu. Spalanie detonacyjne to nierównomierne spalanie mieszanki, które powoduje gwałtowne wzrosty ciśnienia, uszkadzając elementy silnika, takie jak tłoki, pierścienie i głowice. Jest ono słyszalne jako charakterystyczny, metaliczny dźwięk.
Wtrysk wody działa na kilka sposobów:
- Chłodzenie powietrza dolotowego: Cząsteczki wody wchłaniają ciepło z powietrza w kanale dolotowym.
- Parowanie wody: Dalsze odparowywanie wody schładza powietrze.
- Tworzenie pary wodnej w komorze spalania: Pozostała woda zamienia się w parę, co obniża temperaturę procesu spalania.
Obniżenie temperatury zapobiega spalaniu detonacyjnemu i pomaga w redukcji osadów węglowych. Eksperymenty z lat 30. XX wieku wykazały, że wtrysk wody skutecznie przeciwdziała spalaniu detonacyjnemu, umożliwiając pracę silnika na mieszance ubogiej bez ryzyka uszkodzeń. Dodatkowa zawartość benzyny w mieszance, używana wcześniej do chłodzenia procesu, mogła zostać zastąpiona przez wodę, co prowadziło do zmniejszenia zużycia paliwa.
Wpływ wtrysku wody na moc silnika
Odpowiedź na pytanie, czy wtrysk wody zwiększa moc silnika, nie jest jednoznaczna. Wtrysk wody chłodzi powietrze dolotowe, zwiększając jego gęstość, co teoretycznie powinno dostarczyć więcej tlenu. Z drugiej strony, zwiększona ilość pary wodnej w powietrzu oznacza mniej miejsca na tlen. Te dwa czynniki mogą się wzajemnie znosić.
Przyrost mocy jest możliwy przede wszystkim wtedy, gdy wtrysk wody jest połączony ze zmianami w mapach paliwowych i zapłonu, takimi jak zubożenie mieszanki, zwiększenie ciśnienia doładowania lub przyspieszenie zapłonu. Należy jednak pamiętać, że takie modyfikacje, szczególnie w silnikach doładowanych, niosą ze sobą ryzyko uszkodzenia silnika, jeśli nie zostaną przeprowadzone z należytą ostrożnością i monitorowaniem parametrów pracy.
Nowoczesne systemy i rozwiązania DIY
Współczesne podejścia do wykorzystania pary wodnej w silnikach obejmują zaawansowane systemy wtrysku wody oraz projekty typu "zrób to sam" (DIY).
Budowa i działanie systemów wtrysku wody
Profesjonalne systemy wtrysku wody powinny spełniać kilka kluczowych kryteriów:
- Równomierne dawkowanie wody: Do wszystkich cylindrów.
- Automatyczne uruchamianie: Dawkowanie powinno aktywować się w odpowiedzi na zapotrzebowanie silnika.
- Zawór odcinający: Zapewniający odcięcie dopływu wody, gdy wtrysk nie jest potrzebny.
- Informowanie o niskim stanie wody: Ostrzeżenie kierowcy i ewentualne ograniczenie mocy silnika.
- Niezawodność: System musi być trwały i odporny na warunki pracy.
Najlepsze systemy dawkują wodę proporcjonalnie do zapotrzebowania silnika na powietrze, z maksymalną dawką przy maksymalnym momencie obrotowym. Kluczowe jest doskonałe rozpylenie wody, aby cząsteczki były jak najmniejsze, co ułatwia parowanie i zapobiega osadzaniu się na ściankach kolektora dolotowego. Wymaga to wydajnej pompy i odpowiednio zaprojektowanych dysz.
Dysze wtrysku wody można instalować w różnych miejscach układu dolotowego, w zależności od typu silnika (wolnossący, doładowany). Dobór odpowiedniego dawkowania często odbywa się metodą prób i błędów, a masa wody potrzebna do tłumienia detonacji powinna wynosić około 20-30% masy paliwa.
Projekty "zrób to sam"
Możliwe jest zbudowanie własnego ciśnieniowego systemu wtrysku wody przy użyciu dostępnych na rynku komponentów. Takie systemy, mimo braku precyzyjnego dawkowania proporcjonalnego do obciążenia silnika, mogą być lepsze od wielu gotowych rozwiązań.
Jako przykład podany jest system wykorzystujący dyszę z urządzenia do nawadniania roślin. Dysza ta, zasilana sprężonym powietrzem i wodą, skutecznie rozpyla ciecz. Ciśnienie zasilania pochodzi z turbiny lub kompresora. W celu regulacji przepływu można zastosować zawór kulowy. W przypadku potrzeby większego dawkowania, można zainstalować kilka dysz.
Ważne jest zastosowanie filtra na przewodzie zasilającym wodę, aby zapobiec zatykaniu się dyszy. Zbiornik na ciecz musi być szczelny i wytrzymały na ciśnienie równe maksymalnemu doładowaniu silnika. Zaleca się instalację czujnika informującego o niskim stanie wody.
Generatory HHO
Instalacje generujące gaz HHO (mieszanina wodoru i tlenu) poprzez elektrolizę wody zyskują na popularności. Woda z dodatkiem sody kaustycznej jest poddawana elektrolizie przy użyciu elektrod niklowych. Powstały gaz HHO jest oczyszczany z pary wodnej i kierowany do układu dolotowego, gdzie miesza się z powietrzem i paliwem. Deklarowane korzyści to zwiększenie momentu obrotowego i zmniejszenie zużycia paliwa o około 30%, a także redukcja emisji szkodliwych substancji.
Przykładem jest Zetor z instalacją HHO-Power, gdzie zużycie wody jest marginalne (ok. 1 litr na dzień pracy), a koszt instalacji stosunkowo niski. Deklarowane oszczędności paliwa wynoszą do 30%, co przy obecnych cenach paliw może przynieść szybki zwrot z inwestycji.
Generator wodoru / Zrób to sam / hho generator
Eksperymenty z parą wodną w traktorach i samochodach
Praktyczne zastosowanie pary wodnej w celu zmniejszenia zużycia paliwa było przedmiotem wielu eksperymentów, w tym w kontekście traktorów i samochodów osobowych.
Wynalazek profesora Jana Mariana Gulaka
Profesor prawa Jan Marian Gulak opracował system spalania przegrzanej pary wodnej w silnikach spalinowych, z jednoczesnym spalaniem innych paliw. Jego pierwszy eksperymentalny samochód, Lancia z silnikiem Diesla 1.9, po wyposażeniu w instalację wodną, przejechał 100 km zużywając zaledwie 3,4 litra oleju napędowego i 6 litrów wody destylowanej. Instalacja, kosztująca 350 zł, składa się ze zbiorników na wodę i przewodów doprowadzających ją do kolektora, gdzie zamieniana jest na parę.
Wynalazek ten, opatentowany w 2003 roku, może być zastosowany we wszystkich silnikach spalinowych tłokowych. W testach na trasie Kielce-Radom, Lancia zużywała 65% wody i 35% oleju napędowego, a Mercedes 250 diesel odpowiednio 75% i 25%. Po włączeniu dopływu wody, silnik pracował "aksamitnie", bez klekotania.
Jednym z potencjalnych mankamentów jest możliwość skraplania się wody w komorze silnika po jego wyłączeniu, co może prowadzić do korozji. Problem ten można rozwiązać, przechodząc na zasilanie samym paliwem przed zakończeniem jazdy. Woda jest doprowadzana do kolektora wydechowego, gdzie nagrzewa się i zamienia w parę, która następnie trafia do kolektorów ssących. Tam para miesza się z powietrzem i w komorze spalania, po wtryśnięciu oleju na świece żarowe, rozkłada się na tlen i wodór, zwiększając siłę wybuchu.
Zużycie wody na 100 km wynosi 3-4 litry, najlepiej destylowanej lub deszczówki, aby uniknąć osadzania się kamienia. Profesor Gulak sugeruje, że oszczędności w paliwie mogą sięgać nawet 75%.
Gazogeneratory i paliwo drzewne
W obliczu potencjalnych niedoborów ropy naftowej, powrócono do koncepcji wykorzystania gazu drzewnego jako paliwa alternatywnego. Gazogeneratory, które można było zaczepić do pojazdów, były wykorzystywane w czasie II wojny światowej, gdy benzyna i olej napędowy były priorytetem dla wojska.
Gazogenerator, ładowany kawałkami drewna, w procesie spalania w ograniczonym dostępie tlenu wytwarzał palne gazy, takie jak wodór, tlenek węgla i metan. Gazy te, po oczyszczeniu, mogły zasilać silniki spalinowe. Przykładem jest Lanz Bulldog z 1942 roku, fabrycznie wyposażony w gazogenerator.
Choć taka metoda zasilania była niewygodna i ograniczona (gaz nie mógł być przechowywany ani sprężany), stanowiła dowód na możliwość autonomicznego napędzania maszyn rolniczych.
Konserwacja układu paliwowego w traktorach
Niezależnie od stosowanego paliwa, kluczowa dla długotrwałej i bezproblemowej pracy ciągnika jest odpowiednia konserwacja układu paliwowego.
Podstawowe zasady konserwacji
- Regularne przeglądy techniczne: Zgodnie z zaleceniami producenta, obejmujące kontrolę filtrów, przewodów paliwowych, zbiornika i układu wtryskowego.
- Codzienna obsługa: Sprawdzanie stanu filtrów paliwowych i ogólnego stanu technicznego elementów układu.
- Wybór paliwa: Tankowanie na sprawdzonych stacjach, gwarantujących paliwo wolne od zanieczyszczeń i wody. W przypadku zakupu hurtowego, należy żądać świadectwa jakości.
- Przechowywanie paliwa: Olej napędowy powinien być przechowywany w odpowiednich warunkach. W przypadku długotrwałego nieużywania ciągnika, zbiornik należy całkowicie napełnić.
- Kontrola wody w paliwie: Woda w oleju napędowym jest poważnym zagrożeniem dla układu wtryskowego. Należy regularnie sprawdzać separatory wody i usuwać ją natychmiast po wykryciu.
- Czystość podczas tankowania: Unikanie zanieczyszczeń, kurzu i błota.
Rola filtrów paliwa i układu wtryskowego
Filtry paliwa odgrywają kluczową rolę w oczyszczaniu paliwa przed dostaniem się do silnika. W nowoczesnych silnikach wysokoprężnych, takich jak te stosowane w ciągnikach Kubota, stosuje się precyzyjne układy wtrysku Common Rail. Ich obsługę należy powierzyć autoryzowanemu serwisowi, który posiada odpowiednie wyposażenie i urządzenia pomiarowe.
Objawy nieprawidłowej pracy układu paliwowego, takie jak trudności z rozruchem, szarpanie, spadek mocy czy wzrost zużycia paliwa, wymagają natychmiastowej diagnostyki w serwisie.
