Kompleksowy Przewodnik po Sprzęgłach Ciągnikowych: Funkcje, Awaria i Wymiana

Sprzęgło ciągnikowe to kluczowy element układu napędowego, który umożliwia płynne łączenie i rozłączanie silnika z przekładnią biegów. Odpowiada ono za kontrolę mocy, skuteczną zmianę biegów, bezpieczne zatrzymanie maszyny oraz precyzyjne manewrowanie ciągnikiem w różnorodnych warunkach pracy. W trudnych warunkach rolniczych sprzęgła muszą być wyjątkowo trwałe i odporne na duże obciążenia, co bezpośrednio wpływa na komfort jazdy, bezpieczeństwo użytkowania i efektywność eksploatacji maszyn rolniczych.

W naszym sklepie z częściami do maszyn rolniczych, oferującym szeroki wybór wysokiej jakości sprzęgieł dedykowanych do ciągników marki New Holland oraz innych, znajdą Państwo niezawodne komponenty. Oferowane sprzęgła do ciągników New Holland są produkowane przez renomowanych producentów, znanych ze swojej doskonałej jakości, a zespół obsługi klienta jest gotowy służyć profesjonalnym doradztwem w zakresie specyfikacji czy kompatybilności. Niezależnie od tego, czy zakupy są dokonywane online z dowolnego miejsca, czy w punkcie stacjonarnym, na przykład w Mariankach, ważny jest świadomy wybór.

Budowa i Rodzaje Sprzęgieł Ciągnikowych

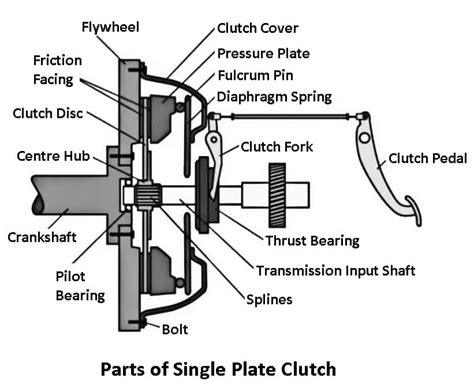

Sprzęgło to zespół współpracujących części, których zadaniem jest chwilowe rozłączanie napędu. Główne elementy to tarcza sprzęgła, docisk sprzęgła, łożysko oporowe oraz układ uruchamiający - mechaniczny lub hydrauliczny.

Główne Komponenty Sprzęgła

• Tarcza sprzęgła: Umieszczona jest pomiędzy kołem zamachowym a dociskiem. Jej powierzchnia cierna, często o średnicy np. 325 mm, odpowiada za płynne przenoszenie momentu obrotowego. W tarczach można również znaleźć zintegrowane tłumiki drgań skrętnych, które redukują wibracje przenoszone na układ napędowy. Jest to szczególnie istotne podczas pracy z ciężkim osprzętem lub przy częstych zmianach kierunku jazdy.
• Docisk sprzęgła: Generuje siłę nacisku i stabilizuje pracę tarczy, dociskając ją do koła zamachowego. Jego prawidłowe działanie pozwala uniknąć poślizgów. Docisk, np. o średnicy 350 mm, może występować w kilku wariantach, różniących się punktami mocowania w zależności od zastosowanej przekładni.
• Łożysko oporowe: Umożliwia płynny ruch elementów, zmniejszając tarcie między dociskiem a dźwignią wysprzęglającą. Przykładowo, łożysko oporowe o wymiarach 65x102x26 mm. Niektóre modele wyposażone są w wysprzęgliki zintegrowane z przekładnią, co upraszcza obsługę.
• Układ uruchamiający: Może być mechaniczny (linka, cięgna) lub hydrauliczny (pompka i siłownik). Sprzęgła z hydraulicznym wspomaganiem, gdzie nacisk pedału przekładany jest przez pompkę i siłownik, zapewniają większy komfort obsługi.

Wszystkie komponenty muszą być idealnie dopasowane, ponieważ nawet niewielkie odchylenia mogą prowadzić do problemów z przenoszeniem napędu. Drobna usterka w jednym z tych podzespołów może skutkować poważnymi konsekwencjami, takimi jak awaria przekładni lub uszkodzenie wału napędowego. Dlatego ważne jest, by podczas przeglądu zwracać uwagę nie tylko na główne komponenty, ale także na drobne detale.

Sprzęgła Suche a Mokre

Rodzaj sprzęgła ma bezpośrednie przełożenie na jego trwałość, wydajność oraz koszt. W ciągnikach rolniczych wyróżniamy dwa główne typy sprzęgieł:

• Sprzęgła suche: Stosowane są w starszych i prostszych konstrukcjach. Są zazwyczaj tańsze w zakupie, ale bardziej narażone na zużycie eksploatacyjne. Ich wymiana jest zazwyczaj mniej skomplikowana.
• Sprzęgła mokre (wielotarczowe): Pracują w kąpieli olejowej, co zapewnia lepsze chłodzenie oraz dłuższą żywotność przy intensywnej eksploatacji. To domena nowocześniejszych i mocniejszych maszyn. Ich konstrukcja zapewnia znacznie większą trwałość i płynność pracy, ale wiąże się to z wyższymi kosztami części i ewentualnie bardziej skomplikowaną wymianą. Warto pamiętać, że w przypadku sprzęgieł mokrych drobinki okładzin czy ewentualne opiłki z układu przedostają się do oleju przekładniowego. Mogą one stanowić ryzyko dla cylindrów uruchamianych za pomocą elektrozaworów w przekładniach typu powershift, dlatego regularna wymiana oleju przekładniowego i filtrów jest niezwykle ważna. Częstą przyczyną awarii sprzęgieł mokrych jest spadek ciśnienia oleju w koszu wysprzęglającym spowodowany nieszczelnością lub wadą pompy olejowej. To z kolei powoduje zmniejszenie siły docisku tarcz sprzęgłowych czy przekładek w sprzęgłach wielopłytowych, przez co bardzo mocno się nagrzewają i mogą „przypalić”.

Objawy Zużycia i Awarii Sprzęgła Ciągnikowego

Wczesne rozpoznanie problemów ze sprzęgłem może zaoszczędzić wiele pieniędzy i nerwów. Zużycie sprzęgła w ciągniku to naturalne zjawisko eksploatacyjne, ale ignorowanie objawów może prowadzić do poważniejszych awarii.

Typowe Objawy Zużytego Sprzęgła

• Ślizganie się sprzęgła: To najbardziej klasyczny objaw. Podczas przyspieszania obroty silnika rosną, ale ciągnik nie zwiększa proporcjonalnie prędkości. Może to również objawiać się tym, że ciągnik wolno uruchamia się na niskim biegu i trudno go uruchomić na wysokim biegu. Czasami się trzęsie, a przyczepność ciągnika jest znacznie zmniejszona. Wraz ze wzrostem obciążenia prędkość ciągnika wzrasta i maleje, a nawet może się zatrzymać, nie zmieniając jednak dźwięku silnika spalinowego.
• "Wysokie branie": Ciągnik rusza dopiero, gdy pedał sprzęgła jest prawie całkowicie puszczony, blisko górnego położenia.
• Nietypowe dźwięki: Hałas, piski, szum lub stukanie dochodzące z okolic skrzyni biegów, często ustępujące po wciśnięciu pedału sprzęgła. Hałasy te mogą świadczyć o zużyciu sprzęgła dociskowego.
• Trudności ze zmianą biegów: Sprzęgło nie wysprzęgla do końca, co objawia się szarpaniem przy ruszaniu lub problemami z włączeniem biegu.

Przyczyny Problemów ze Sprzęgłem

Przyczyny ślizgania się sprzęgła:

• Na powierzchni tarczy ciernej znajduje się olej, spowodowane uszkodzeniem uszczelek olejowych, wyciekiem oleju smarowego, niewłaściwą konserwacją lub nadmiernym wtryskiem oleju.
• Luz swobodny sprzęgła jest za mały lub nie ma luzu.
• Sprężyna dociskowa jest uszkodzona lub jej siła sprężysta jest osłabiona.
• Tarcza cierna jest zużyta, mimośrodowo zużyta, mocno spalona, zbyt cienka, a główka nitu jest odsłonięta.
• Płyta napędzana jest wypaczona i zdeformowana, a nierówności płaskie pomiędzy kołem zamachowym a tarczą dociskową są zbyt duże.
• Sprężyna powrotna jest rozluźniona lub uszkodzona.

Przyczyny niepełnego wysprzęglenia:

• Luz sprzęgła jest za duży, mały luz hamulca lub sprzęgło główne jest za małe, co skutkuje niewystarczającym skokiem roboczym sprzęgła i niejasnym rozdzieleniem sprzęgła.
• Wewnętrzne końce trzech dźwigni rozdzielających nie znajdują się w tej samej płaszczyźnie, a niektóre sprężyny dociskowe stają się miękkie lub pęknięte, co powoduje przekrzywienie tarczy dociskowej podczas rozdzielania i niejasne rozdzielenie sprzęgła.
• Nadmierna grubość tarczy ciernej i nieprawidłowy montaż zmniejszają efektywny skok roboczy sprzęgła, a separacja jest nieelastyczna.

Samodzielny Test Sprzęgła

Istnieje prosty test, który można wykonać samodzielnie, aby wstępnie ocenić stan sprzęgła:

1. Uruchom ciągnik, rozgrzej silnik do temperatury roboczej.
2. Włącz najwyższy bieg (np. 4. lub 5., w zależności od skrzyni).
3. Zaciągnij hamulec ręczny (lub nożny, jeśli nie ma ręcznego).
4. Spróbuj ruszyć, powoli puszczając sprzęgło.

Jeśli sprzęgło jest w dobrym stanie, silnik powinien zgasnąć niemal natychmiast. Jeśli silnik nie gaśnie, a sprzęgło ślizga się przez kilka sekund, zanim ciągnik zgaśnie, to znak, że tarcza jest zużyta i wymaga wymiany. Pamiętaj, aby wykonywać ten test na bezpiecznym, płaskim terenie.

Wymiana Sprzęgła w Ciągniku Rolniczym: Proces i Koszty

Wymiana sprzęgła w ciągniku rolniczym to jedna z operacji serwisowych, która potrafi znacząco obciążyć budżet gospodarstwa. Dla każdego rolnika kluczowe jest zrozumienie, co składa się na ostateczną cenę i jak można ją oszacować. Cała operacja jest złożona i wymaga precyzyjnej diagnozy, a ostateczny koszt zależy od wielu zmiennych, które wychodzą na jaw dopiero po "rozpołowieniu" maszyny.

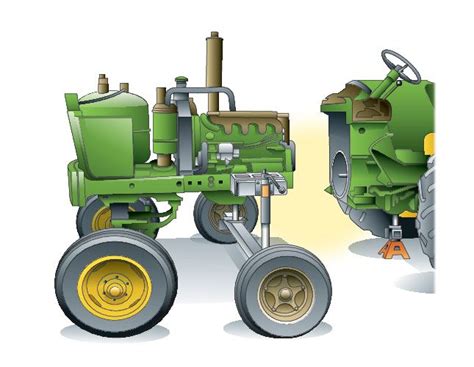

Proces "Rozpołowienia" Ciągnika

Koszty robocizny często stanowią największy składnik całkowitego wydatku. Wymiana sprzęgła w ciągniku to operacja bardzo czasochłonna. Pojęcie "rozpołowienia" ciągnika oznacza rozłączenie go na dwie główne części: silnik z przednią osią oraz skrzynię biegów z tylnym mostem. To właśnie ta operacja jest najbardziej czasochłonna i skomplikowana. Aby dostać się do sprzęgła, mechanik musi odłączyć wiele elementów: wały napędowe, przewody hydrauliczne, elektryczne, cięgna, układ kierowniczy, a często także kabinę czy zbiornik. Wymaga to nie tylko siły i precyzji, ale także specjalistycznego sprzętu, takiego jak podnośniki czy wózki do podtrzymywania poszczególnych sekcji ciągnika. Dlatego „rozpołowienie” stanowi główny składnik kosztów robocizny - to kilkanaście godzin ciężkiej i odpowiedzialnej pracy, która musi być wykonana z najwyższą starannością, aby uniknąć uszkodzenia innych podzespołów.

Podstawowe czynności podczas demontażu i montażu:

1. Odkręcenie wału napędowego po stronie skrzyni biegów; na czas naprawy można go przymocować do ramy.
2. Podstawienie podnośnika pod skrzynię biegów i przymocowanie jej za pomocą pasów do platformy podnośnika.
3. Odkręcenie śrub z tzw. poduszek zawieszenia skrzyni biegów i lekkie uniesienie zespołu skrzynia biegów - silnik w celu zamocowania podparcia pod kolektorami wydechowymi, dzięki czemu silnik pozostanie nieruchomy.
4. Po wyjęciu skrzyni wymontowuje się zestaw sprzęgła, koło zamachowe, uszczelniacz wału korbowego, łożysko podporowe wałka sprzęgłowego.
5. W przypadku zużycia, np. lekko stożkowej i nierównej powierzchni ciernej koła zamachowego, należy je wymienić.
6. Montaż elementów następuje w odwrotnej kolejności, z zachowaniem należytej czystości.
7. Należy włożyć nowy pierścień uszczelniający wału korbowego za pomocą odpowiedniego narzędzia.
8. Montuje się nowe koło zamachowe i łożysko podporowe wałka sprzęgłowego, przykręcając koło zamachowe nowymi śrubami momentem 210 Nm + 90 stopni, dokręcając na krzyż.
9. Montaż sprzęgła rozpoczyna się od ustawienia tarczy odpowiednią stroną do koła zamachowego (opis na piaście flywheel side) oraz jej ustawienia w osi wału korbowego za pomocą odpowiedniego narzędzia, dobranego do wymiarów łożyska pilotującego i piasty tarczy sprzęgła.
10. Po ustaleniu tarczy w prawidłowej pozycji montuje się docisk sprzęgła, wkręcając śruby najpierw w wolne otwory, a następnie w miejsce wykręconych szpilek, dokręcając je na krzyż ręcznie, a następnie wyjmując narzędzie do centrowania.

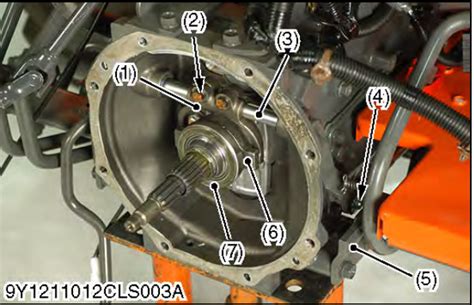

11. Należy zająć się układem wysprzęglającym znajdującym się w obudowie skrzyni biegów, w szczególności dźwignią wysprzęglającą i tuleją prowadzącą. Warto wyczyścić obudowę skrzyni biegów i tuleję prowadzącą.
12. W trakcie montażu skrzyni biegów należy obowiązkowo sprawdzać i kontrolować dystans pomiędzy silnikiem a obudową skrzyni biegów.
13. Wałek sprzęgłowy musi wejść do wielowypustów tarczy sprzęgła bez używania siły.
14. Podczas montażu należy obowiązkowo utrzymywać tuleję centrującą w prawidłowym położeniu, np. „na godzinie 3” w łożysku. Niestosowanie się do tego zalecenia uniemożliwia montaż skrzyni biegów.
15. Następnie wkłada się śruby do górnych uchwytów skrzyni biegów i dokręca.

Czynniki Wpływające na Koszt Wymiany Sprzęgła

Ostateczny koszt naprawy sprzęgła zależy od wielu czynników:

• Model i marka ciągnika: Wymiana sprzęgła w Ursusie C-360 to inna skala niż w nowoczesnym John Deere'ze czy New Hollandzie. Marki New Holland, Case, Ford oraz Fiat należą do grupy CNH i często mają wspólne części zamienne. Przykładowo, zestaw sprzęgła o numerze 5092796 stosowany jest w modelach New Holland seria TD: TD65D, TD75D, TD85D, TD90D, TD95D oraz ciągnikach Case JX.
• Typ sprzęgła: Suche sprzęgła są zazwyczaj tańsze w zakupie (orientacyjnie 1000-2500 zł za komplet), natomiast mokre, o większej trwałości, kosztują od 2000 zł do nawet 4000 zł.
• Koszt robocizny: Stawki godzinowe mechaników i warsztatów są bardzo zróżnicowane. Autoryzowane serwisy (ASO) renomowanych marek oferują najwyższe stawki (120-170 zł/godz.), gwarantując specjalistyczne narzędzia i oryginalne części. Niezależne warsztaty często proponują niższe stawki (70-100 zł/godz.) i mogą być opłacalnym wyborem dla starszych maszyn. Czasochłonność operacji waha się od 4 do nawet 16 godzin w bardziej zaawansowanych maszynach.
• Zakres prac dodatkowych ("ukryte" koszty): Podczas wymiany sprzęgła często okazuje się, że warto od razu wymienić uszczelniacz wału korbowego, łożyska lub planować koło zamachowe.

Przykładowe porównanie kosztów części:

Wybór Części Zamiennych: Oryginał, Zamiennik czy Regeneracja?

Decyzja o wyborze części oryginalnych, zamienników czy regenerowanych to zawsze kompromis między ceną a jakością i trwałością.

• Oryginalne części (OEM): To gwarancja najwyższej jakości i idealnego dopasowania, często z ochroną gwarancyjną. Ich cena jest zazwyczaj najwyższa, ale to opcja dla tych, którzy stawiają na bezkompromisową niezawodność i długowieczność.
• Zamienniki: Oferują szeroki wachlarz cen i jakości. Dla starszych modeli dostępne są dobre zamienniki w przystępnych cenach. Trzeba jednak uważać na najtańsze produkty niewiadomego pochodzenia, które mogą szybko zawieść. Wybierając sprawdzone zamienniki, można znacznie wydłużyć okres eksploatacji sprzęgła, unikając kosztownych napraw oraz przestojów w pracy.
• Regeneracja sprzęgła: Trzecia opcja, często wybierana dla starszych modeli, gdzie nowe części są drogie lub trudno dostępne. Polega na odnowieniu zużytych elementów. Jest to zazwyczaj tańsze niż zakup nowego oryginału i może być dobrym rozwiązaniem, pod warunkiem, że regeneracja zostanie wykonana przez doświadczony zakład, który udzieli gwarancji na usługę.

Właściwy dobór części sprzęgła do traktora powinien uwzględniać specyfikację techniczną maszyny, w tym model, rok produkcji oraz typ zastosowanego układu napędowego. Kluczowe parametry to średnica tarczy, typ docisku, wersja skrzyni biegów oraz sposób sterowania (mechaniczny lub hydrauliczny). Najlepiej korzystać z katalogu części dopasowanego do numeru seryjnego maszyny, porównać elementy z dotychczas zamontowanymi lub skonsultować się ze specjalistą.

Ukryte Koszty i Rekomendowane Prace Dodatkowe

Kiedy ciągnik jest już "rozpołowiony" z powodu wymiany sprzęgła, mechanik ma idealny dostęp do innych ważnych podzespołów, które również warto sprawdzić i ewentualnie wymienić.

• Wymiana uszczelniacza wału korbowego: Uszczelniacz wału korbowego jest stosunkowo tani (50-150 zł). Jednak jego wymiana w innym terminie wymagałaby ponownego "rozpołowienia" ciągnika, co generowałoby ten sam, wysoki koszt robocizny. Zawsze zaleca się wymianę uszczelniacza wału korbowego przy okazji wymiany sprzęgła, aby uniknąć przyszłych kosztów i frustracji.
• Łożyska oporowe i koło zamachowe: Dostęp do tych elementów jest najlepszy właśnie podczas wymiany sprzęgła. Jeśli mechanik zauważy jakiekolwiek oznaki zużycia łożysk (np. luzy, szumy), ich wymiana jest wysoce wskazana. Koszt łożysk to zazwyczaj kilkadziesiąt do kilkuset złotych, ale ich ignorowanie może doprowadzić do szybkiej awarii nowego sprzęgła. Koło zamachowe, jeśli posiada nierówności lub przypalenia, powinno zostać poddane planowaniu lub szlifowaniu. Zapewnia to idealną powierzchnię styku dla nowej tarczy sprzęgła, co jest kluczowe dla jego prawidłowej pracy i długowieczności.
• Wymiana oleju przekładniowego: Wymiana sprzęgła często wiąże się z koniecznością spuszczenia oleju przekładniowego, szczególnie jeśli sprzęgło jest mokre lub wymaga demontażu elementów skrzyni biegów. W takiej sytuacji warto rozważyć pełną wymianę oleju przekładniowego, zwłaszcza jeśli zbliża się termin jego regularnej wymiany lub jeśli olej jest już stary i zanieczyszczony. To dodatkowy koszt (cena oleju plus ewentualnie filtr), ale zapewnia optymalne warunki pracy dla skrzyni biegów i chroni ją przed przedwczesnym zużyciem.

Te dodatkowe prace, choć podnoszą początkowy koszt, są inwestycją w bezawaryjną przyszłość i pozwalają uniknąć ponownego "rozpoławiania" ciągnika w krótkim czasie. Nadmierne zużycie sprzęgła prowadzi do awarii: ścięcie okładziny ściernej, przegrzanie docisku tarczy sprzęgła czy nadmierne zużycie koła zamachowego powodują, że sprzęgło będzie „obślizgiwane”.

Długowieczność Sprzęgła i Zapobieganie Awarim

Sprzęgło pracuje na co dzień przy każdej pracy ciągnika. Szczególnie mocno eksploatowane jest podczas pracy z ładowaczem czołowym oraz przy transporcie ciężkich ładunków. Bardzo dużo zależy od indywidualnego stylu pracy operatora.

Naprawy sprzęgła rzadko wynikają z nagłych uszkodzeń; w ponad 90% przypadków to wynik wolniejszego lub szybszego zużycia. Nie warto czekać z wymianą sprzęgła, aż ciągnik stanie. Ignorowanie pierwszych objawów zużycia sprzęgła to prosta droga do znacznie droższych i poważniejszych awarii. Ślizgające się sprzęgło generuje ogromne ilości ciepła, które może uszkodzić koło zamachowe, docisk, a nawet uszczelniacze wału korbowego i wałka sprzęgłowego. W skrajnych przypadkach może dojść do uszkodzenia skrzyni biegów, co jest już kosztem idącym w tysiące, a nawet dziesiątki tysięcy złotych. Ponadto, ciągnik ze ślizgającym się sprzęgłem traci moc, zużywa więcej paliwa i pracuje mniej efektywnie.

Wczesna interwencja, choć kosztowna, zawsze okazuje się bardziej opłacalna niż czekanie, aż problem eskaluje i unieruchomi maszynę w najmniej odpowiednim momencie, np. w szczycie sezonu prac polowych.

Rekomendacje dotyczące wymiany i zakupu:

• Zawsze zaleca się wymianę kompletnego zestawu: tarczy sprzęgła, docisku i łożyska oporowego. Wymiana tylko jednego elementu, nawet jeśli pozostałe wydają się sprawne, to fałszywa oszczędność, ponieważ wszystkie te elementy współpracują ze sobą i zużywają się równomiernie. Istnieje duże ryzyko, że w niedługim czasie pozostałe zużyją się, co wymusi ponowne "rozpołowienie" ciągnika.
• Serwisanci na ogół zalecają wymianę całych zestawów sprzęgłowych, na przykład tarcz, tłumików drgań, zacisków i łożysk. Takie zestawy naprawcze (tzw. Rep Sety) są często nieco tańsze niż kupowane pojedynczo elementy.
• Zawsze proś o szczegółowy kosztorys przed rozpoczęciem prac.
• Unikanie przypadkowych zamienników to inwestycja w trwałość oraz bezpieczeństwo całego układu przeniesienia napędu. Różnice między częściami różnych producentów bywają spore, ale biorąc pod uwagę koszt i czas unieruchomienia maszyny, warto wybrać sprawdzoną jakość.
