Wymiana i Regulacja Sprzęgła w Ciągniku Ursus C-360 – Kompletny Przewodnik

Wymiana tarczy sprzęgła w ciągniku Ursus C-360 to jedna z najważniejszych czynności serwisowych, z którą prędzej czy później musi zmierzyć się każdy użytkownik tej kultowej maszyny. Choć konstrukcja „sześćdziesiątki” uchodzi za pancerną i prostą, to poprawny serwis układu przeniesienia napędu wymaga precyzji, cierpliwości oraz znajomości specyfiki dwustopniowego mechanizmu. Ten szczegółowy przewodnik krok po kroku przeprowadzi Cię przez cały proces, pomagając uniknąć typowych błędów, zaoszczędzić czas i zapewnić długotrwałe działanie sprzęgła. Właściwe wykonanie tej operacji nie tylko zapewnia prawidłowe działanie maszyny, ale także wpływa na jej trwałość i bezpieczeństwo użytkowania.

Rola Sprzęgła w Ciągniku Ursus C-360

Sprzęgło w Ursusie C-360 pełni kluczową funkcję łącznika między silnikiem a skrzynią przekładniową, umożliwiając płynne ruszanie, zmianę biegów, a także sterowanie pracą wałka odbioru mocy (WOM). W modelach C-360 i C-330 mamy do czynienia z dwustopniowym sprzęgłem, co oznacza, że odpowiednie operowanie pedałem pozwala na rozłączenie napędu kół (pierwszy stopień) lub samej przystawki odbioru mocy (drugi stopień). Jest to niezbędne nie tylko do zmiany przełożeń, ale także do ruszania z miejsca i bezpiecznego zatrzymania maszyny.

Budowa Dwustopniowego Sprzęgła C-360

Zrozumienie specyfiki układu napędowego „sześćdziesiątki” wymaga wiedzy o jego dwustopniowej naturze. Sercem tego mechanizmu jest docisk sprzęgła C-360, pełniący rolę zespołu dociskowego, który dzięki silnym sprężynom utrzymuje tarcze w stałym kontakcie z kołem zamachowym. Wewnątrz obudowy pracują dwie osobne tarcze:

• Tarcza pierwszego stopnia - odpowiedzialna za przekazywanie momentu obrotowego na koła jezdne.
• Tarcza drugiego stopnia - napędzająca WOM oraz pompę hydrauliczną.

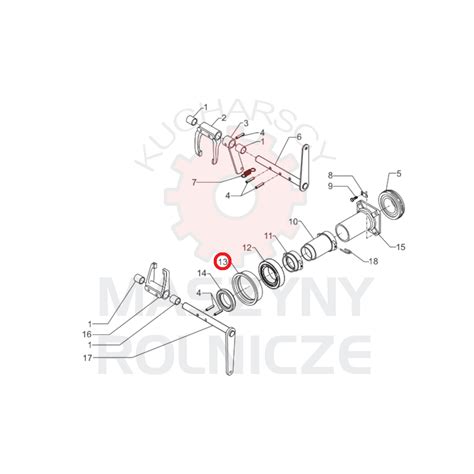

Kluczowym elementem sterującym są tzw. łapki (dźwigienki wyciskowe), które pod wpływem nacisku rozdzielają poszczególne stopnie. Za fizyczne przekazanie siły z pedału na te dźwigienki odpowiada łożysko oporowe C-360, które musi pracować osiowo i płynnie przesuwać się po tulei prowadzącej. Cała konstrukcja została zaprojektowana tak, aby wytrzymać potężne przeciążenia, jednak jej sprawność zależy od idealnego stanu okładzin ciernych tarcz oraz braku bicia osiowego na talerzu dociskowym.

Objawy Zużycia Sprzęgła - Kiedy Wymiana Jest Konieczna?

Kiedy sprzęgło Ursus C-360 nie działa prawidłowo, objawia się to zazwyczaj następującymi sygnałami:

• Ślizganie się sprzęgła - Najczęściej podczas ruszania pod obciążeniem lub na wyższych biegach. Silnik wchodzi na wysokie obroty, ale ciągnik przyspiesza wolniej, niż powinien, ponieważ moment obrotowy „ucieka” na sprzęgle. Okładziny cierne są zbyt cienkie lub przegrzane.
• Szarpana jazda - Ciągnik szarpie przy ruszaniu lub zmianie biegów.
• Trudności ze zmianą biegów - Biegi wchodzą z oporem lub zgrzytem, zarówno na postoju, jak i podczas jazdy.
• Charakterystyczny zapach spalenizny - Przegrzewanie okładzin świadczy o pracy sprzęgła w poślizgu.
• Konieczność coraz większej regulacji - Niezbędna do uzyskania właściwego luzu pedału, a problem ślizgania nadal występuje, mimo prawidłowego docisku.
• Szumy lub wibracje - Wskazują na nieprawidłowy montaż lub uszkodzenia elementów.
• Brak prawidłowego odłączenia sprzęgła - Prowadzi do uszkodzeń skrzyni biegów.

Najdokładniejsza weryfikacja zużycia okładzin ciernych jest możliwa dopiero po demontażu. Jeśli po regulacji problem ślizgania nadal występuje, a docisk sprzęgła C-360 jest prawidłowy, wymiana tarczy jest nieunikniona.

Przygotowanie do Wymiany Sprzęgła

Przed przystąpieniem do wymiany tarczy sprzęgła w ciągniku Ursus C-360, warto dokładnie się przygotować. Praca ta wymaga nie tylko odpowiednich narzędzi, ale także wiedzy na temat poszczególnych etapów, aby uniknąć niepotrzebnych błędów i zaoszczędzić czas.

Bezpieczeństwo i Miejsce Pracy

Wymiana sprzęgła wymaga rozpołowienia ciągnika, czyli rozłączenia silnika od skrzyni biegów. Jest to operacja wymagająca szczególnej ostrożności:

• Zadbaj o utwardzone, równe i stabilne podłoże.
• Przygotuj solidne podnośniki samochodowe oraz wsporniki (kobyłki) do zabezpieczenia obu sekcji ciągnika.
• Przed rozkręceniem śrub obudowy sprzęgła, zabezpiecz przednią oś przed przechyleniem, wbijając drewniane kliny między oś a wspornik.
• Użyj odpowiedniego ubioru ochronnego, takiego jak rękawice i okulary ochronne.
• Zapewnij sobie odpowiednią przestrzeń i dobrą wentylację.

Niezbędne Narzędzia i Materiały

Do wymiany tarczy sprzęgła w C-360 potrzebujesz kilku podstawowych narzędzi:

• Zestaw kluczy nasadowych i płaskich.
• Klucz dynamometryczny - do prawidłowego dokręcania śrub.
• Podnośnik samochodowy i wsporniki.
• Specjalne narzędzie do centrowania tarczy (tzw. centralizator lub wałek centrujący) - ułatwi prawidłowe ustawienie tarczy.
• Młotek, szczypce.
• Płytka wzorcowa lub suwmiarka - do regulacji łapek.
• Narzędzia do czyszczenia powierzchni (np. szczotka druciana, odtłuszczacz).
• Nowe tarcze sprzęgła (I i II stopnia), docisk, łożysko oporowe, ewentualnie łożysko pilotujące.
• Nowe uszczelniacze (wału korbowego, wałka sprzęgłowego, skrzyni biegów) - zaleca się ich wymianę prewencyjnie.

Pamiętaj, że jakość narzędzi ma znaczenie - lepiej zainwestować w solidny sprzęt, który posłuży na dłużej.

Demontaż Starego Sprzęgła (Rozpołowienie Ciągnika)

Demontaż starej tarczy sprzęgła to najbardziej czasochłonny etap całego procesu. Wymaga on rozpołowienia ciągnika.

Procedura Demontażu

1. Odłącz akumulator - Aby uniknąć przypadkowego uruchomienia silnika.
2. Podnieś i zabezpiecz ciągnik - Użyj podnośnika i wsporników, upewniając się, że obie sekcje ciągnika są stabilnie podparte i zabezpieczone przed przechyleniem. Można użyć specjalnego wózka do odjechania przodem ciągnika.
3. Odłącz skrzynię biegów od silnika - Odkręć wszystkie śruby mocujące obudowę sprzęgła do bloku silnika.
4. Rozjedź ciągnik - Ostrożnie rozsuń dwie części ciągnika, uzyskując dostęp do wnętrza obudowy sprzęgła.
5. Zdejmij osłonę sprzęgła.
6. Odkręć śruby mocujące docisk do koła zamachowego - Rób to stopniowo „na krzyż”, aby uniknąć naprężeń i uszkodzenia obudowy. Pamiętaj o wcześniejszym oznaczeniu pozycji docisku, co ułatwi ponowny montaż.
7. Ostrożnie wyjmij stary kompletny zespół dociskowy wraz ze starą tarczą sprzęgła.

Kontrola Elementów Po Demontażu

Po zdjęciu starego sprzęgła należy dokładnie sprawdzić stan wszystkich elementów:

• Koło zamachowe - Obejrzyj pod kątem pęknięć termicznych, głębokich bruzd lub przypaleń. Jeśli są widoczne, konieczne może być jego przetoczenie lub wymiana.
• Uszczelniacze - Sprawdź stan uszczelniacza wału korbowego (na silniku) oraz uszczelniacza wałka sprzęgłowego (na skrzyni biegów). Wycieki oleju na tarcze są najczęstszą przyczyną ich przedwczesnego zużycia i ślizgania. Zauważony wyciek oleju ze skrzyni biegów do komory sprzęgła wskazuje na konieczność wymiany uszczelnień.
• Łożyska - Zweryfikuj stan łożyska pilotującego (osadzonego w kole zamachowym), łożyska wałka pierwszego stopnia oraz łożyska wałka drugiego stopnia. Rozwalone łożyska są częstą przyczyną problemów.
• Wielowypusty na wałkach - Sprawdź ich stan; wytarte wielowypusty mogą powodować luz i niestabilną pracę.
• Docisk sprzęgła - Obejrzyj pod kątem pęknięć sprężyn talerzowych, połamanych palców docisku lub nierównomiernego zużycia, które mogą prowadzić do nierównomiernego dociskania tarczy.

Typowe Błędy Podczas Demontażu

Podczas demontażu starej tarczy sprzęgła łatwo popełnić błędy, które mogą utrudnić dalszą pracę:

• Nieprawidłowe odłączenie skrzyni biegów - Może prowadzić do uszkodzenia elementów.
• Brak oznakowania śrub i elementów przed demontażem - Utrudnia późniejszy montaż.
• Brak stabilnego podparcia ciągnika - Zagraża bezpieczeństwu i może uszkodzić ciągnik.

Pamiętaj, że precyzja i organizacja to klucz do sukcesu.

Montaż Nowego Sprzęgła

Montaż nowego sprzęgła do C-360 wymaga uwagi i precyzji, aby zapewnić jego prawidłowe działanie i długą żywotność.

Kroki Montażu

1. Oczyść powierzchnie - Dokładnie odtłuść powierzchnie koła zamachowego oraz nowego docisku. Usunięcie wszelkich pozostałości starego sprzęgła oraz zanieczyszczeń jest kluczowe dla lepszego przylegania.
2. Sprawdź nową tarczę sprzęgła - Zwróć uwagę na wszelkie widoczne pęknięcia, zarysowania lub oznaki zużycia. Powierzchnie cierne powinny być równe. W Ursusie C-360 tarcza zazwyczaj nie ma określonej strony, która musi być skierowana do góry, ale zawsze należy zweryfikować instrukcję producenta.
3. Zamontuj łożysko pilotujące - Jeśli było uszkodzone lub nie zostało wymienione.

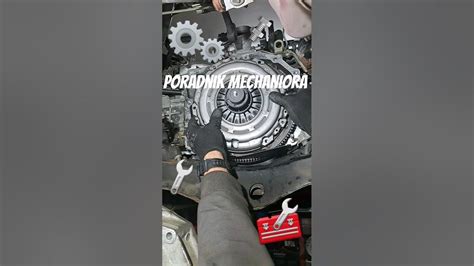

4. Osadź tarcze sprzęgła - Kluczowe jest użycie wałka centrującego (centralizatora), który pozwoli na idealne osiowe ustawienie tarczy pierwszego i drugiego stopnia względem łożyska w kole zamachowym oraz wałka sprzęgłowego. Bez poprawnego wycentrowania ponowne zjechanie ciągnika będzie niemożliwe i może doprowadzić do wygięcia blach tarcz.
5. Zamontuj docisk - Użyj specjalnego narzędzia do prawidłowego ustawienia docisku, a następnie zamocuj go do koła zamachowego.
6. Dokręć śruby mocujące docisk - Użyj klucza dynamometrycznego, aby dokręcić śruby zgodnie z zaleceniami producenta. Rób to stopniowo i równomiernie, najlepiej w schemacie diagonalnym, aby uniknąć odkształceń tarczy i zapewnić jej stabilne osadzenie. Zbyt słabe dokręcenie może prowadzić do poluzowania elementów.
7. Zamontuj nowe łożysko oporowe C-360 - Upewnij się, że lekko przesuwa się po tulei i jest odpowiednio nasmarowane, o ile producent nie zastosował łożyska zamkniętego.
8. Połącz ciągnik - Ostrożnie zsuń obie części ciągnika, tak aby wałek sprzęgłowy wszedł w tarczę i łożysko. Upewnij się, że wszystkie elementy są prawidłowo zamontowane i dopasowane.

Najczęstsze Błędy Podczas Montażu

Analiza warsztatowa pokazuje, że najwięcej problemów po serwisie wynika z pośpiechu oraz drobnych zaniedbań podczas montażu:

• Brak wymiany łożyska pilotującego - Osadzonego w kole zamachowym. Przy nowym zestawie sprzęgłowym często prowadzi to do wibracji i szybkiego wybicia wielowypustu wałka.
• Zlekceważenie minimalnych wycieków - Z uszczelniaczy silnika lub skrzyni biegów. Nawet śladowa ilość oleju sprawia, że nowe okładziny cierne tracą swoje właściwości, co powoduje „ślizganie” i konieczność ponownego rozpoławiania ciągnika.
• Odwrotne założenie tarcz sprzęgłowych - Uniemożliwia prawidłowe wysprzęglanie i może doprowadzić do mechanicznego uszkodzenia docisku.
• Brak precyzyjnego centrowania tarczy - Prowadzi do problemów z połączeniem ciągnika i przedwczesnego zużycia.

Regulacja Sprzęgła C-360

Po mechanicznym połączeniu silnika ze skrzynią najważniejszym etapem jest regulacja sprzęgła C-360, którą wykonuje się poprzez okienko rewizyjne w obudowie.

Procedura Regulacji

Regulacji dokonuje się na złożonym ciągniku, najlepiej przez otwory rewizyjne. Polega ona na ustawieniu odpowiednich odstępów między łożyskiem oporowym a dźwigienkami docisku (łapkami sprzęgła):

• W Ursusie C-360 łapki pierwszego stopnia (napęd skrzyni) ustawia się zazwyczaj w odległości około 4 mm od łożyska oporowego.
• Łapki drugiego stopnia (WOM) powinny znajdować się o 4-6 mm dalej niż łapki pierwszego stopnia, czyli od łożyska oporowego powinny być oddalone o ok. 8-10 mm.
• Precyzyjna regulacja za pomocą śrub na dźwigienkach gwarantuje, że po wciśnięciu pedału do połowy rozłączy się jazda, a po wciśnięciu do końca - również napęd wałka.

Po ustawieniu łapek należy wyregulować luz pedału sprzęgła, czyli tzw. martwy skok, który w tym modelu powinien wynosić około 20-30 mm. Właściwa regulacja sprzęgła C-360 gwarantuje, że przy lekkim naciśnięciu pedału rozłączy się napęd jazdy, a przy pełnym wciśnięciu - również napęd WOM.

Najczęstsze Błędy Podczas Ustawiania Sprzęgła C-360

Niewłaściwa regulacja sprzęgła to częsta przyczyna problemów. Oto najczęstsze błędy i sposoby ich unikania:

Testowanie Sprzęgła po Wymianie i Regulacji

Po zakończeniu montażu i regulacji nowej tarczy sprzęgła, konieczne jest sprawdzenie jej działania. Przetestuj działanie sprzęgła, aby upewnić się, że wszystko działa poprawnie. Obejmuje to testowanie obu stopni działania sprzęgła C-360.

1. Sprawdzenie przy wyłączonym silniku - Pedał sprzęgła powinien stawiać wyraźny, dwustopniowy opór. Obserwuj, czy pedał sprzęgła nie jest zbyt miękki lub twardy.
2. Test I stopnia (napęd jazdy):
   • Uruchom silnik, zaciągnij hamulec ręczny i wrzuć najwyższy bieg.
   • Powoli puszczaj pedał sprzęgła.
   • Silnik powinien zgasnąć natychmiast, co świadczy o prawidłowym trzymaniu sprzęgła i braku ślizgania. Jeśli silnik gaśnie powoli, sprzęgło jest za słabo dokręcone lub ślizga się.
   • Sprawdź, czy biegi wchodzą bez zgrzytów na postoju i podczas jazdy.
3. Test II stopnia (WOM):
   • Przy włączonym WOM i podpiętej maszynie o dużym zapotrzebowaniu na moc (jeśli to możliwe), sprawdź, czy napęd WOM nie wyłącza się samoczynnie.
   • Zweryfikuj, czy WOM ma pełną moc, gdy pedał sprzęgła jest lekko wciśnięty (rozłączona jazda).
   • Pełne wciśnięcie pedału powinno całkowicie zatrzymać wałek WOM.
   • Upewnij się, że nie występują niepokojące dźwięki ani wibracje.

Prawidłowo zamontowane i wyregulowane sprzęgło C-360 jest gwarancją bezawaryjnej pracy na polu.

Eksploatacja i Konserwacja Sprzęgła

Długotrwałe działanie tarczy sprzęgła zależy od jej prawidłowej eksploatacji i regularnej konserwacji. Unikaj gwałtownego ruszania i częstego "palenia" sprzęgła, ponieważ znacznie skraca to jego żywotność. Regularnie sprawdzaj stan sprzęgła podczas przeglądów technicznych. Drobne problemy, wykryte w porę, mogą zapobiec poważnym awariom. Zwracaj uwagę na wszelkie niepokojące dźwięki podczas pracy ciągnika, ponieważ mogą one wskazywać na nieprawidłowości w działaniu sprzęgła.

Kiedy Skonsultować Się z Mechanikiem?

Jeśli nie masz pewności co do swoich umiejętności, lepiej skonsultować się z doświadczonym mechanikiem. Profesjonalna pomoc może zaoszczędzić czas i pieniądze, zwłaszcza gdy pojawią się nieoczekiwane problemy. Mechanik dysponuje specjalistycznym sprzętem i doświadczeniem, które pozwalają na szybkie i skuteczne rozwiązanie nawet najbardziej skomplikowanych problemów.
