Rodzaje sprzęgieł w ciągnikach mają istotne znaczenie dla efektywności pracy maszyn rolniczych i komunalnych. W zależności od konstrukcji, wpływają one na sposób przenoszenia napędu oraz komfort obsługi. Typowymi rozwiązaniami w ciągnikach rolniczych i kompaktowych są sprzęgła jednotarczowe suche i wielotarczowe mokre.
Rodzaje sprzęgieł w ciągnikach determinują sposób współpracy silnika z przekładnią oraz osprzętem. Wybór odpowiedniego rozwiązania przekłada się bezpośrednio na trwałość podzespołów i wygodę operatora. Znajomość podstawowych typów sprzęgieł pozwala lepiej dobrać maszynę do konkretnego zastosowania.
Podstawowe rodzaje sprzęgieł w ciągnikach

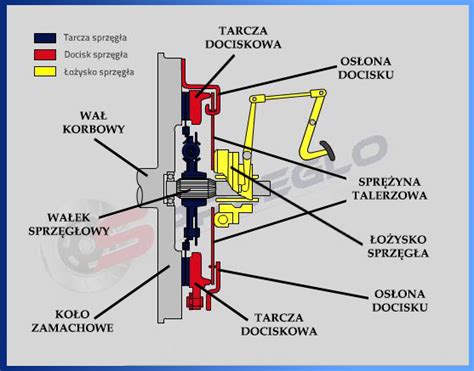

Sprzęgło stanowi kluczowy element układu napędowego maszyn, umożliwiając łączenie i rozłączanie wałów w celu przeniesienia momentu obrotowego. W konstrukcjach ciągników rolniczych i komunalnych można wyróżnić kilka podstawowych typów sprzęgieł, które różnią się budową, zasadą działania i zastosowaniem.
Sprzęgło jednotarczowe
Sprzęgło jednotarczowe to najprostszy i najczęściej spotykany typ sprzęgła, szczególnie w starszych lub tańszych konstrukcjach ciągników. W tej budowie całe obciążenie przenoszone jest przez jedną tarczę sprzęgłową. Oznacza to, że ta pojedyncza tarcza musi poradzić sobie nie tylko z przeniesieniem momentu obrotowego, ale również z odprowadzeniem całego ciepła generowanego podczas tarcia.
Tego rodzaju rozwiązanie jest odpowiednie dla maszyn pracujących pod ograniczonym obciążeniem. Sprzęgło jednotarczowe może również współpracować z mechanicznym rewersem, jednak bezsprzęgłowa zmiana kierunku jazdy wymaga bardziej zaawansowanych mechanizmów. Ze względu na swoją prostotę i niższy koszt produkcji, sprzęgło jednotarczowe jest często określane jako wariant budżetowy.

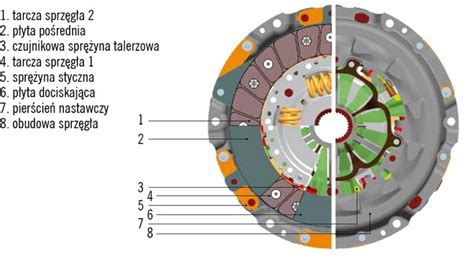

Sprzęgło wielotarczowe
Sprzęgło wielotarczowe to bardziej zaawansowane rozwiązanie, stosowane w ciągnikach przystosowanych do cięższych prac, zwłaszcza w połączeniu z mechaniczną przekładnią. Jego główną zaletą jest możliwość przenoszenia znacznie większych obciążeń. Wynika to z faktu, że zastosowanie wielu tarcz sprzęgłowych znacząco zwiększa całkowitą powierzchnię cierną. Dodatkowo, rozłożenie obciążenia na większą liczbę tarcz ułatwia odprowadzanie ciepła, co jest kluczowe podczas intensywnej eksploatacji.
Sprzęgła wielotarczowe są uważane za niezwykle wytrzymałe, a proces załączania kolejnych przełożeń odbywa się zazwyczaj płynnie i bez szarpnięć, co przekłada się na komfort pracy operatora i mniejsze obciążenie dla układu napędowego.
Podział sprzęgieł ze względu na sposób chłodzenia i smarowania
Kolejnym ważnym kryterium podziału sprzęgieł w ciągnikach jest sposób ich chłodzenia i smarowania. Wyróżniamy tu sprzęgła suche i mokre.
Sprzęgło suche
Sprzęgło suche pracuje bez zanurzenia w oleju. Taka konstrukcja jest zazwyczaj prostsza i tańsza w produkcji. Jednakże, brak chłodzenia i smarowania olejowego sprawia, że sprzęgło suche jest bardziej narażone na przegrzewanie i szybsze zużycie, szczególnie w trudnych warunkach pracy, gdzie występują wysokie temperatury i intensywne obciążenia. Przykładem ciągnika z takim rozwiązaniem jest Ursus C-330, który jest wyposażony w dwustopniowe sprzęgło suche.
Sprzęgło mokre
Z kolei sprzęgło mokre pracuje w kąpieli olejowej. Taka konfiguracja znacząco poprawia jego trwałość, skuteczność chłodzenia i odprowadzania ciepła. Dzięki temu sprzęgła mokre charakteryzują się większą żywotnością i lepszą odpornością na przegrzanie. Są one częściej stosowane w nowoczesnych ciągnikach, zwłaszcza tych wyposażonych w systemy takie jak rewersem bezsprzęgłowy lub przekładnie PowerShift, gdzie wymagana jest wysoka niezawodność i płynność działania.
Specyficzne rodzaje sprzęgieł w ciągnikach
Oprócz podstawowych podziałów, w ciągnikach rolniczych można spotkać również bardziej wyspecjalizowane rozwiązania sprzęgłowe.
Sprzęgło jazdy i sprzęgło wałka odbioru mocy (WOM)
W wielu nowoczesnych ciągnikach rolniczych wałek odbioru mocy (WOM) jest wyposażony w oddzielne sprzęgło. Taka konfiguracja ma na celu ochronę mechanizmu WOM, a tym samym całego ciągnika, przed nadmiernym obciążeniem, które mogłoby wynikać z pracy z maszynami towarzyszącymi. Sprzęgło jazdy odpowiada za przekazywanie momentu obrotowego z silnika do skrzyni biegów i układu jezdnego; jego naciśnięcie powoduje zatrzymanie ciągnika. Natomiast sprzęgło WOM umożliwia bezpieczne przekazanie napędu dla narzędzi zewnętrznych, takich jak kosiarki, glebogryzarki czy prasy.
Podsumowanie i dobór sprzęgła
Rodzaje sprzęgieł w ciągnikach obejmują szerokie spektrum rozwiązań, od prostych sprzęgieł jednotarczowych suchych po bardziej zaawansowane sprzęgła wielotarczowe mokre. Oddzielne sprzęgło WOM stanowi istotne zabezpieczenie mechanizmów ciągnika przed nadmiernym obciążeniem przez maszyny towarzyszące, co jest szczególnie ważne podczas precyzyjnych prac rolniczych i komunalnych, gdzie mogą występować bardzo duże obciążenia.
Wybór odpowiedniego typu sprzęgła zależy od wielu czynników, w tym od przeznaczenia ciągnika, charakteru prac, jakie będzie wykonywał, oraz rodzaju osprzętu. Dobre dopasowanie specyfikacji technicznej ciągnika do przewidywanych zastosowań przekłada się na zwiększenie efektywności pracy i wydłużenie żywotności maszyny. Producenci ciągników kompaktowych często podają w specyfikacjach maszyn rodzaj sprzęgła głównego, co ułatwia dokonanie świadomego wyboru.
| Typ sprzęgła | Opis działania | Zastosowanie |
|---|---|---|
| Sprzęgło jednotarczowe | Odłącza całkowicie napęd po naciśnięciu pedału | Proste ciągniki, prace bez napędu WOM |
| Sprzęgło dwustopniowe | Osobne sterowanie napędem jazdy i WOM | Prace z aktywnym osprzętem, np. prasy, kosiarki |
| Sprzęgło suche | Pracuje „na sucho”, bez oleju | Starsze modele, mniej wymagające zastosowania |
| Sprzęgło mokre | Zanurzone w oleju, odporne na przegrzanie | Nowoczesne ciągniki, praca w trudnych warunkach |
| Oddzielne sprzęgło jazdy i sprzęgło WOM | Pozwala na niezależne załączanie i rozłączanie napędu kół oraz wałka odbioru mocy | Współpraca z maszynami towarzyszącymi, precyzyjne prace rolnicze i komunalne |
Często zadawane pytania (FAQ)
Jakie są główne rodzaje sprzęgieł w ciągnikach?
W ciągnikach wyróżniamy głównie sprzęgła jednotarczowe i wielotarczowe, które różnią się budową i przeznaczeniem.
Czym charakteryzuje się sprzęgło jednotarczowe?
Sprzęgło jednotarczowe jest najprostszym rozwiązaniem, gdzie obciążenie przenoszone jest przez jedną tarczę sprzęgłową. Sprawdza się w tańszych konstrukcjach i przy mniejszych obciążeniach.
Jakie są zalety sprzęgła wielotarczowego?
Sprzęgło wielotarczowe pozwala na przenoszenie większych obciążeń dzięki wielu tarczom, co poprawia jego trwałość i efektywność w trudnych warunkach pracy.
Jakie różnice są między sprzęgłem mokrym a suchym?
Sprzęgło suche nie jest zanurzone w oleju, co czyni je tańszym, ale mniej odpornym na wysokie temperatury. Sprzęgło mokre pracuje w kąpieli olejowej, co zwiększa jego żywotność i odporność na przegrzewanie.
Co to jest oddzielne sprzęgło jazdy i sprzęgło WOM?
Oddzielne sprzęgło jazdy i sprzęgło WOM pozwala na niezależne sterowanie napędem kół i wałka odbioru mocy, co zwiększa bezpieczeństwo i wszechstronność ciągnika.
