Sprzęgło hydrokinetyczne w pojazdach: budowa i zasada działania

Sprzęgło hydrokinetyczne, znane również jako konwerter momentu obrotowego, stanowi kluczowy element wielu pojazdów, zwłaszcza tych z automatyczną skrzynią biegów. Jego głównym zadaniem jest przeniesienie momentu obrotowego z silnika na koła, umożliwiając jednocześnie płynną zmianę biegów. Mechanizm ten, choć powszechnie stosowany, często pozostaje zagadką dla wielu kierowców i entuzjastów motoryzacji.

Zasada działania sprzęgła hydrokinetycznego opiera się na wykorzystaniu cieczy hydraulicznej, najczęściej oleju, do przekazywania napędu. Ta innowacyjna konstrukcja, której początki sięgają XX wieku, zrewolucjonizowała sposób przenoszenia mocy w pojazdach, zapewniając niezrównany komfort jazdy.

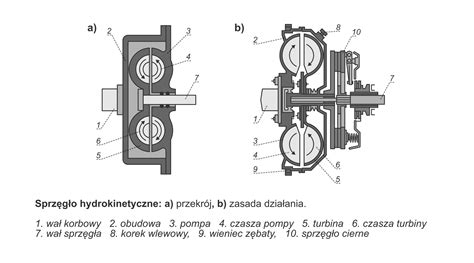

Budowa sprzęgła hydrokinetycznego

Podstawowa budowa sprzęgła hydrokinetycznego obejmuje trzy główne elementy:

• Pompa (element czynny): Napędzana bezpośrednio przez wał korbowy silnika (często zintegrowana z kołem zamachowym), wprawia w ruch ciecz hydrauliczną.
• Turbina (element bierny): Połączona z wałem sprzęgłowym skrzyni biegów, odbiera energię kinetyczną cieczy i przekazuje ją dalej.
• Kierownica przepływu (stator): Umieszczona pomiędzy pompą a turbiną, jej zadaniem jest optymalizacja przepływu cieczy, zwiększając efektywność przekazywania momentu obrotowego w zależności od różnicy prędkości obrotowych pompy i turbiny.

Wszystkie te komponenty zamknięte są w szczelnej metalowej obudowie wypełnionej cieczą hydrauliczną, najczęściej olejem przekładniowym używanym w skrzyni biegów. Brak bezpośredniego, mechanicznego połączenia między pompą a turbiną jest kluczowy dla zapewnienia płynności ruszania z miejsca.

Zasada działania sprzęgła hydrokinetycznego

Mechanizm działania sprzęgła hydrokinetycznego jest fascynującym przykładem wykorzystania praw fizyki do przenoszenia mocy. Proces ten można opisać w następujących krokach:

1. Uruchomienie silnika: Po uruchomieniu silnika wał korbowy wprawia w ruch pompę sprzęgła.
2. Generowanie przepływu cieczy: Pompa, obracając się, wytwarza energię kinetyczną w cieczy (oleju) wypełniającej obudowę. Ciecz ta, poruszając się z dużą prędkością, uderza w łopatki turbiny.
3. Napędzanie turbiny: Energia kinetyczna cieczy jest przekazywana na turbinę, powodując jej obrót. W tym momencie energia kinetyczna cieczy zamieniana jest z powrotem na energię mechaniczną.
4. Przeniesienie napędu: Obracająca się turbina przekazuje moment obrotowy na wał sprzęgłowy skrzyni biegów, a następnie na koła pojazdu.

Kluczową cechą sprzęgła hydrokinetycznego jest to, że pompa i turbina nie są ze sobą fizycznie połączone, a ich łopatki są ustawione naprzeciw siebie. Ruch cieczy wynika z różnicy prędkości obrotowych tych dwóch elementów. Gdyby pompa i turbina obracały się z tą samą prędkością, sprzęgło przestałoby efektywnie przekazywać moc, a jego działanie byłoby ograniczone.

Charakterystyczny ruch wirowy cieczy, spowodowany różnicą prędkości pracy pompy i turbiny, pozwala na płynne przenoszenie momentu obrotowego. Im większa prędkość i siła, z jaką ciecz oddziałuje na turbinę, tym większy moment obrotowy jest przenoszony.

Wpływ sprzęgła hydrokinetycznego na jakość jazdy

Budowa i zasada działania sprzęgła hydrokinetycznego mają istotny wpływ na jakość jazdy, zapewniając nieporównywalny komfort, zwłaszcza w warunkach miejskich, gdzie częste zmiany prędkości i biegów są normą.

Płynność i komfort: Sprzęgło hydrokinetyczne umożliwia płynną regulację momentu obrotowego, co przekłada się na łagodne rozpędzanie pojazdu. W przeciwieństwie do skrzyń biegów z mechanicznym sprzęgłem, nie występują tu szarpnięcia, co czyni podróż znacznie bardziej komfortową.

Wszechstronność: Konstrukcja ta pozwala na łatwe dostosowanie auta do różnych warunków jazdy - w terenie, mieście czy na autostradzie. Pojazd staje się bardziej wszechstronny i elastyczny w prowadzeniu.

Ochrona układu napędowego: Konstrukcja pozbawiona sztywnego elementu mechanicznego chroni układ napędowy przed przeciążeniami, nawet w przypadku chwilowego zablokowania kół lub gwałtownego hamowania. Sprzęgło hydrokinetyczne skutecznie tłumi drgania momentu obrotowego, wydłużając żywotność elementów układu napędowego.

Modernizacje i tarcza lock-up

Choć ciągły, delikatny poślizg w sprzęgle hydrokinetycznym prowadzi do pewnych strat mocy i zwiększonego zużycia paliwa, nowoczesne rozwiązania minimalizują te niedogodności. W nowszych samochodach z automatyczną skrzynią biegów stosuje się tarczę lock-up. Podczas jazdy ze stałą, wystarczająco dużą prędkością, tarcza ta tymczasowo spina mechaniczne części konwertera, łącząc pompę z turbiną. Pozwala to na zniwelowanie strat mocy wynikających z poślizgu i tym samym zmniejszenie zużycia paliwa.

Zastosowanie sprzęgła hydrokinetycznego

Ze względu na swoje unikalne właściwości, sprzęgło hydrokinetyczne znajduje zastosowanie w różnych typach pojazdów:

• Samochody osobowe z automatyczną skrzynią biegów: Jest to najczęstsze zastosowanie, gdzie komfort i płynność jazdy są priorytetem.
• Samochody ciężarowe i terenowe: Większe gabaryty i wymagania terenowe również przemawiają za wykorzystaniem tej technologii, która zapewnia płynne ruszanie pod obciążeniem.

Należy jednak zaznaczyć, że entuzjaści bardzo dynamicznej jazdy, gdzie liczy się natychmiastowa reakcja, mogą preferować inne rozwiązania, takie jak sprzęgła cierne w skrzyniach manualnych lub dwusprzęgłowe skrzynie automatyczne. Sprzęgło hydrokinetyczne, ze względu na swój naturalny poślizg, działa z nieco większym opóźnieniem.

Zalety i wady sprzęgła hydrokinetycznego

Każde rozwiązanie techniczne ma swoje mocne i słabe strony. Sprzęgło hydrokinetyczne nie jest wyjątkiem:

Zalety:

• Wyjątkowy komfort jazdy: Niezwykła płynność przekazywania momentu obrotowego, łagodne ruszanie i cicha praca silnika.
• Łatwa i płynna zmiana biegów: Minimalne odczuwanie zmiany przełożeń.
• Wydłużona żywotność układu napędowego: Delikatne sprzęganie i tłumienie drgań chronią komponenty.
• Zabezpieczenie przed przeciążeniami: Chroni silnik i skrzynię biegów przed uszkodzeniem.
• Ochrona przed przegrzaniem: Nawet podczas długiej jazdy w trudnych warunkach.

Wady:

• Zwiększone zużycie paliwa: Wynikające ze strat mocy podczas pracy w poślizgu (choć częściowo niwelowane przez lock-up).
• Duży rozmiar i waga: W porównaniu do tradycyjnych sprzęgieł.
• Mniejsza dynamika pracy: Odczuwalne opóźnienie w reakcji na dodanie gazu.
• Wyższa cena: Zarówno zakupu nowego elementu, jak i jego naprawy.
• Konieczność dodatkowego chłodzenia: Ze względu na generowanie wyższej temperatury w trakcie pracy.

Objawy awarii sprzęgła hydrokinetycznego

Choć producenci zapewniają o wysokiej trwałości sprzęgła hydrokinetycznego, awarie mogą się zdarzyć. Objawy uszkodzenia mogą być zróżnicowane:

• Szarpnięcia lub drgania podczas przyspieszania: Zwłaszcza przy zmianie biegów, wskazują na nierówno pracujące sprzęgło.
• Słabe przyspieszenie: Odczucie przypominające ślizgające się sprzęgło cierne.
• Wzrost zużycia paliwa: Niewłaściwe działanie może prowadzić do zwiększonego spalania.
• Wysoka temperatura oleju skrzyni biegów: Nieprawidłowa praca generuje nadmierne ciepło.
• Trudności w zmianie biegów: Opóźnienia lub niemożność wrzucenia biegu.
• Falowanie obrotów silnika: Szczególnie przy jeździe ze stałą prędkością.
• Dziwne dźwięki: Stukanie, szumy lub piszczenie dochodzące z okolic skrzyni biegów.

Należy pamiętać, że objawy te mogą wskazywać również na inne usterki skrzyni biegów. Jednoznaczna diagnoza możliwa jest jedynie w wyspecjalizowanym warsztacie.

Naprawa i wymiana sprzęgła hydrokinetycznego

Awaria sprzęgła hydrokinetycznego często wynika ze zużycia uszczelniaczy (oringów), które tracą swoje właściwości, prowadząc do wycieków oleju i spadku ciśnienia. Uszkodzenie może dotyczyć również łożysk lub innych elementów wewnętrznych.

Koszt naprawy: Zakup nowego sprzęgła hydrokinetycznego to znaczący wydatek, sięgający od kilku do kilkunastu tysięcy złotych, do czego należy doliczyć koszt montażu. Z tego powodu wielu kierowców decyduje się na regenerację konwertera momentu obrotowego.

Regeneracja polega na rozcięciu obudowy, dokładnej ocenie stanu wszystkich elementów, ich oczyszczeniu, wymianie zużytych części (uszczelniaczy, łożysk, czasem tarcz ciernych w przypadku lock-up) oraz ponownym, szczelnym zespawaniu obudowy. Proces ten musi być przeprowadzony przez wyspecjalizowany warsztat, aby zapewnić prawidłowe działanie i bezpieczeństwo.

Koszt regeneracji sprzęgła hydrokinetycznego waha się zazwyczaj od około 900 do 2000 zł, plus koszt montażu (około 1000 zł). Jest to znacznie bardziej ekonomiczne rozwiązanie niż zakup nowego podzespołu.

W przypadku podejrzenia awarii sprzęgła hydrokinetycznego, zaleca się niezwłoczne skonsultowanie się ze specjalistą, aby zapobiec dalszym, potencjalnie poważniejszym uszkodzeniom silnika lub skrzyni biegów.
