Modyfikacja i budowa zaczepów do ciągnika Władimirec T-25

Wielu właścicieli ciągników Władimirec T-25 doskonale wie, że pomimo swojej niezawodności i prostoty, fabryczne rozwiązania często wymagają dostosowania do współczesnych realiów rolnictwa. Jedną z najpopularniejszych modyfikacji, którą sam często widuję w warsztatach, jest samodzielne wykonanie lub adaptacja tylnego zaczepu. To nie tylko kwestia wygody, ale przede wszystkim potrzeby, aby nasz T-25 mógł współpracować z nowszymi maszynami i stać się jeszcze bardziej uniwersalny. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię krok po kroku przez cały proces od wyboru materiałów, przez techniki spawania, aż po kwestie bezpieczeństwa i prawne.

Potrzeba modernizacji zaczepu w T-25

Oryginalny zaczep w ciągniku T-25, choć solidny jak na swoje czasy, często okazuje się niewystarczający dla współczesnych potrzeb rolników. Kiedyś wystarczał do prostych prac z lekkimi maszynami, ale dziś, gdy chcemy agregować T-25 z nowszymi siewnikami, rozrzutnikami czy nawet małymi przyczepami o większej ładowności, jego ograniczenia szybko wychodzą na jaw. Niewystarczająca wytrzymałość, brak elastyczności w regulacji wysokości czy po prostu brak odpowiedniego punktu zaczepowego dla nowoczesnych maszyn sprawiają, że modernizacja staje się nie tyle opcją, co wręcz koniecznością. Sam widziałem, jak właściciele T-25 męczyli się z niedopasowanymi maszynami, co tylko potwierdza potrzebę solidnego i uniwersalnego zaczepu.

Rodzaje zaczepów i ich zastosowanie

Wybór odpowiedniego typu zaczepu jest kluczowy dla efektywności pracy. W zależności od przeznaczenia, możemy wyróżnić dwa główne rodzaje:

Zaczep polowy

• Charakterystyka: Najprostsza i najczęściej dorabiana konstrukcja. Zazwyczaj wykonuje się ją z grubościennej ceówki hutniczej (np. 100-120 mm) lub profilu zamkniętego.
• Zastosowanie: Idealny do prac polowych, takich jak ciągnięcie bron, kultywatorów, małych siewników czy opryskiwaczy.

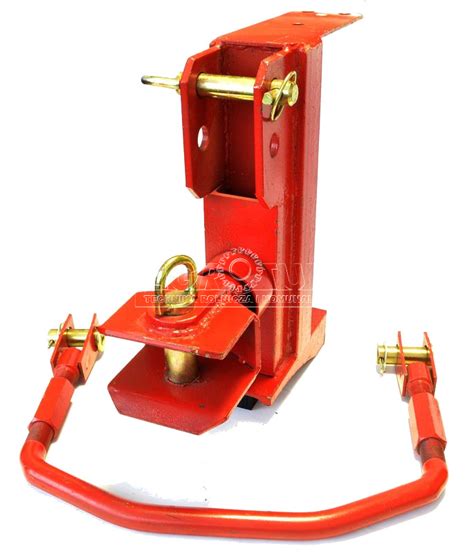

Zaczep transportowy (tzw. "automat")

• Charakterystyka: Bardziej skomplikowana konstrukcja, wymagająca precyzji. Użytkownicy często adaptują używane zaczepy z większych ciągników (np. Ursus C-360, Zetor), dorabiając odpowiednią płytę montażową (tzw. konsolę) mocowaną do korpusu T-25.
• Zastosowanie: Niezbędny do transportu przyczep na drogach publicznych, gdzie wymagane jest bezpieczne i pewne połączenie.

Wybór między zaczepem polowym a transportowym zależy przede wszystkim od planowanych zastosowań. Jeśli Twój T-25 ma służyć głównie do prac w polu, prosta belka polowa będzie wystarczająca i łatwiejsza w wykonaniu. Jeśli jednak planujesz transportować przyczepy po drogach publicznych, a także cenisz sobie wygodę i bezpieczeństwo, zaczep transportowy jest zdecydowanie lepszym, choć bardziej wymagającym rozwiązaniem.

DIY czy gotowy zestaw? Porównanie kosztów i ryzyka

Decyzja o samodzielnym wykonaniu zaczepu (DIY) czy zakupie gotowego rozwiązania to zawsze dylemat. Poniżej przedstawiam porównanie, które, mam nadzieję, pomoże Ci podjąć świadomą decyzję.

Należy pamiętać, że samodzielnie wykonany zaczep, zwłaszcza transportowy, może być powodem poważnych problemów podczas obowiązkowego badania technicznego pojazdu. Diagnosta ma prawo zakwestionować konstrukcję, która nie posiada tabliczki znamionowej i homologacji. To nie tylko kwestia formalności - brak atestu oznacza, że nikt nie gwarantuje jego bezpieczeństwa. W przypadku wypadku drogowego z udziałem przyczepy ciągniętej na niehomologowanym zaczepie, konsekwencje prawne i ubezpieczeniowe mogą być bardzo poważne. Zawsze podkreślam moim klientom, że bezpieczeństwo i zgodność z przepisami to podstawa.

Materiały i narzędzia niezbędne do budowy zaczepu

Zanim przystąpisz do pracy, upewnij się, że masz wszystko, co potrzebne:

• Stal konstrukcyjna S355JR: Na kluczowe elementy (belki, płyty montażowe, konsole) zalecana grubość to minimum 15-20 mm.
• Śruby: Do montażu konsoli i samego zaczepu do korpusu ciągnika należy używać wyłącznie śrub o wysokiej klasie twardości, tj. 8.8 lub 10.9.
• Spawarka: Najlepiej MIG/MAG (np. 135), choć spawanie elektrodą otuloną (111) również jest możliwe przy odpowiednich umiejętnościach.
• Narzędzia do cięcia i obróbki metalu: Szlifierka kątowa z tarczami do cięcia i szlifowania, wiertarka stołowa lub ręczna z odpowiednimi wiertłami do metalu.
• Narzędzia pomiarowe: Miarka, kątownik, poziomica.
• Środki ochrony osobistej: Prilbica spawalnicza, rękawice ochronne, fartuch skórzany, okulary ochronne.

Etapy budowy zaczepu

Proces budowy zaczepu wymaga precyzji i staranności na każdym etapie.

1. Planowanie i wymiarowanie

Precyzyjne planowanie i wymiarowanie to podstawa, aby uniknąć kosztownych błędów i frustracji. Zanim chwycisz za szlifierkę, dokładnie sprawdź oryginalne punkty montażowe w T-25. Zmierz odległości między otworami, średnice śrub i dostępną przestrzeń. Wykonaj szczegółowy szkic lub nawet model kartonowy, aby zwizualizować konstrukcję i upewnić się, że wszystko będzie pasować. Pamiętaj, że każdy milimetr ma znaczenie, zwłaszcza przy mocowaniu do korpusu ciągnika. Lepiej poświęcić więcej czasu na projektowanie niż później poprawiać źle wykonane elementy.

2. Wykonanie konsoli montażowej (dla zaczepu transportowego)

Konsola montażowa to serce całej konstrukcji, zwłaszcza w przypadku adaptacji zaczepu transportowego. Często jest to element adaptowany z innych ciągników lub wykonywany od podstaw, wymagający precyzyjnego cięcia i wiercenia otworów. Musi być ona idealnie dopasowana do korpusu tylnego mostu T-25 oraz do zaczepu, który zamierzasz zamontować. Użyj grubej blachy (np. 15-20 mm) i dokładnie wymierz otwory montażowe, aby idealnie pasowały do oryginalnych punktów mocowania w ciągniku. Pamiętaj o otworach na śruby mocujące sam zaczep - ich rozstaw musi być zgodny z rozstawem w kupionym zaczepie.

3. Spawanie elementów

Jakość spawów to absolutna podstawa wytrzymałości i bezpieczeństwa zaczepu. Zalecam stosowanie metody spawania MAG 135 (spawanie drutem w osłonie gazów aktywnych), która pozwala uzyskać głęboki przetop i mocne połączenia. Upewnij się, że krawędzie elementów są odpowiednio przygotowane (sfazowane), aby zapewnić pełny przetop spoin. Nie oszczędzaj na jakości drutu spawalniczego ani na gazie osłonowym. Spawaj w kilku przejściach, szczególnie grube elementy, aby uniknąć pęknięć i naprężeń. Pamiętaj, że bezpieczeństwo podczas spawania jest priorytetem - zawsze używaj odpowiedniego sprzętu ochronnego, takiego jak przyłbica, rękawice i odzież ochronna.

4. Montaż zaczepu do ciągnika

Po wykonaniu wszystkich elementów i ich pospawaniu, przyszedł czas na montaż zaczepu do korpusu ciągnika. To krytyczny etap, który wymaga precyzji. Upewnij się, że wszystkie powierzchnie styku są czyste i płaskie. Ponownie podkreślam konieczność użycia śrub o wysokiej klasie twardości (8.8 lub 10.9) - to nie jest miejsce na kompromisy! Dokręcaj śruby z odpowiednim momentem, używając klucza dynamometrycznego, jeśli masz taką możliwość. Zbyt słabe dokręcenie może prowadzić do luzów i uszkodzeń, a zbyt mocne do zerwania śruby lub uszkodzenia gwintu. Sprawdź, czy zaczep jest stabilny i nie ma żadnych luzów.

Przykładowe rozwiązania konstrukcyjne

Poniżej przedstawiam dwa popularne rozwiązania, które można zastosować w ciągniku T-25:

Belka polowa z ceownika

Jeśli potrzebujesz prostego i niezawodnego rozwiązania do prac polowych, solidna belka polowa z ceownika to doskonały wybór. Wykonaj ją z grubościennego ceownika hutniczego (np. 100-120 mm) lub profilu zamkniętego o odpowiedniej grubości ścianki. Belka jest montowana bezpośrednio do oryginalnych otworów w korpusie tylnego mostu T-25, często przy użyciu specjalnych uchwytów lub adapterów, które zapewniają stabilne mocowanie. Możesz nawiercić w niej dodatkowe otwory na różnych wysokościach, aby uzyskać regulację punktu zaczepowego. To rozwiązanie jest stosunkowo proste w wykonaniu, a jego wytrzymałość jest wystarczająca do większości prac polowych, takich jak ciągnięcie bron, kultywatorów czy małych siewników.

Adaptacja zaczepu transportowego z Ursusa C-360

Adaptacja używanego zaczepu transportowego z Ursusa C-360 (lub podobnego ciągnika) do T-25 to popularna i efektywna metoda na uzyskanie solidnego zaczepu transportowego. Kluczowym elementem jest tutaj proces dorabiania odpowiedniej płyty montażowej, czyli konsoli. Konsolę należy wykonać z grubej blachy stalowej (minimum 15-20 mm), która będzie pasować do rozstawu śrub w korpusie T-25. Następnie do tej konsoli spawamy lub przykręcamy adaptowany zaczep z Ursusa. Pamiętaj, aby precyzyjnie wymierzyć położenie zaczepu, tak aby znajdował się na odpowiedniej wysokości i nie kolidował z innymi elementami ciągnika. Warto również rozważyć wzmocnienie konsoli dodatkowymi wspornikami, aby zapewnić maksymalną sztywność i wytrzymałość całej konstrukcji.

Bezpieczeństwo i aspekty prawne

Bezpieczeństwo podczas użytkowania zaczepu jest absolutnym priorytetem.

Wytrzymałość konstrukcji

Wytrzymałość konstrukcji zaczepu to absolutna podstawa bezpieczeństwa. Zaczep jest elementem, który przenosi ogromne obciążenia, często dynamiczne, zwłaszcza podczas ruszania, hamowania czy jazdy po nierównym terenie z ciężką przyczepą. Pamiętaj, że zaczep, który zawiedzie podczas transportu, stanowi śmiertelne zagrożenie w ruchu drogowym. Dlatego tak ważne jest, aby na kluczowe elementy stosować stal o podwyższonej wytrzymałości (S355JR) i zalecaną grubość minimum 15-20 mm. Nigdy nie lekceważ tych zaleceń - oszczędność na materiale czy jakości spawów może mieć tragiczne konsekwencje. Musimy oszacować potencjalne obciążenia dynamiczne i projektować zaczep z dużym zapasem bezpieczeństwa.

Homologacja i badanie techniczne

Wspominałem już o tym, ale warto to podkreślić: samodzielnie wykonany zaczep, zwłaszcza transportowy, może stanowić poważny problem podczas obowiązkowego badania technicznego pojazdu. Diagnosta ma prawo zakwestionować konstrukcję, która nie posiada tabliczki znamionowej i homologacji. Brak homologacji oznacza, że pojazd z takim zaczepem nie spełnia wymogów bezpieczeństwa dopuszczających go do ruchu drogowego. To nie tylko ryzyko mandatu, ale przede wszystkim brak możliwości legalnego wyjazdu na drogę z przyczepą. W przypadku wypadku, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli przyczyną było niewłaściwe lub niehomologowane mocowanie. Zawsze warto rozważyć te aspekty przed podjęciem decyzji o DIY.

Typowe błędy i ich konsekwencje

• Pękające spawy: Często wynikają z niewłaściwej techniki spawania (brak pełnego przetopu), złego doboru elektrod/drutu lub zbyt małej fazy.
• Odkształcenia konstrukcji: Mogą być spowodowane zbyt cienką blachą, brakiem wzmocnień lub niewłaściwym rozłożeniem naprężeń.
• Niewłaściwy dobór materiałów: Użycie zwykłej stali czarnej zamiast stali konstrukcyjnej S355JR lub śrub niskiej klasy twardości.
• Brak precyzji w wymiarowaniu: Skutkuje niedopasowaniem elementów, luzami i koniecznością przeróbek. Wskazówka: Dokładne pomiary i szkice to podstawa.
• Zaniedbanie konserwacji: Brak zabezpieczenia antykorozyjnego prowadzi do szybkiego niszczenia konstrukcji.

Konserwacja i testowanie zaczepu

Po wykonaniu i zamontowaniu zaczepu, nie zapomnij o jego odpowiednim zabezpieczeniu. Dokładnie oczyść całą powierzchnię z resztek spawalniczych, rdzy i tłuszczu. Następnie nałóż warstwę podkładu antykorozyjnego, a po jego wyschnięciu dwie warstwy farby nawierzchniowej. Malowanie nie tylko poprawia estetykę, ale przede wszystkim chroni konstrukcję przed korozją, co jest kluczowe dla jej długiej żywotności. Regularnie sprawdzaj stan powłoki lakierniczej i w razie potrzeby wykonuj poprawki.

Przeczytaj również: Ciągnik bez rejestracji?

Test obciążeniowy

Zanim przystąpisz do pierwszej poważnej pracy z nowym zaczepem, przeprowadź test obciążeniowy "na sucho". To kluczowy krok, aby upewnić się, że konstrukcja jest bezpieczna i gotowa do użytku.

• Wizualna inspekcja: Dokładnie obejrzyj wszystkie spawy pod kątem pęknięć, niedoskonałości czy śladów zmęczenia materiału.
• Test statyczny: Podłącz do zaczepu maszynę lub przyczepę (bez ładunku) i sprawdź, czy zaczep stabilnie trzyma obciążenie.
• Test dynamiczny (na niskich obciążeniach): Przejedź ciągnikiem z podłączoną maszyną/przyczepą po nierównym terenie, wykonaj kilka skrętów i hamowań.

Pamiętaj, że bezpieczeństwo jest najważniejsze.

Nowoczesne rozwiązania w zaczepach rolniczych

W zaczepach transportowych i rolniczych stosowanych w ciągnikach na przestrzeni lat dokonano wielu zmian. Funkcjonalność ciągnika rolniczego w dużej mierze zależy od możliwości agregatowania go z różnymi maszynami. Duże znaczenie ma tu sposób łączenia maszyny z ciągnikiem. Jednym ze sposobów łączenia jest wykorzystanie zaczepu - stosuje się go zarówno do przyczep, jak i maszyn posiadających własny układ jezdny. Bez względu na rodzaj maszyny towarzyszącej, zawsze trzeba pamiętać przy jej sprzęganiu o zasadach bezpieczeństwa. To właśnie ten ostatni sposób agregatowania można uznać za najbardziej uniwersalny, ponieważ dotyczy zarówno prac transportowych, jak i polowych.

Współczesne ciągniki są wyposażane w urządzenia zaczepowe o różnej konstrukcji i różnych parametrach. Coraz więcej maszyn jest wyposażana w zaczepy kulowe. Oprócz wytrzymałości do ważnych parametrów zaczepów zaliczyć należy ich położenie w płaszczyźnie pionowej oraz poziomej. Szczególne znaczenie ma odległość zaczepu od tylnej osi ciągnika. Jak wiadomo, w pewnych warunkach siły oddziałujące na zaczep mogą powodować zjawisko odciążania kół napędowych, co negatywnie wpłynie na właściwości trakcyjne.

Automatyczne zaczepy transportowe

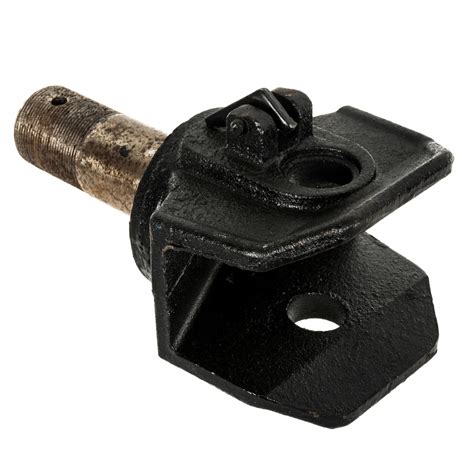

Automatyczny zaczep transportowy pozwala na agregatowanie przyczep i maszyn bez wychodzenia z kabiny. Z powyższych względów coraz powszechniej stosuje się automatyczne zaczepy transportowe, w których stosuje się mechanizm zatrzaskowy. W tych rozwiązaniach ucho przyczepy naciska na tzw. języczek, który uruchamia mechanizm i powoduje samoczynne wsunięcie sworznia w ucho dyszla. Nie jest przy tym wymagane ręczne manipulowanie przy zaczepie - sprzęgnięcie przyczepy lub maszyny z ciągnikiem nie wymaga pomocy drugiej osoby. Z uwagi na to, że samo sprzęgnięcie dyszla z zaczepem jest najbardziej niebezpieczną czynnością, można uznać, że zastosowanie zaczepu automatycznego znacząco zwiększa komfort i bezpieczeństwo pracy traktorzysty. Odłączenie przyczepy/maszyny wymaga ręcznego odblokowania sworznia, przy czym w wielu rozwiązaniach czynność tę można wykonać z kabiny (zaczepy są wyposażane w odpowiednie dźwignie lub linki). Należy pamiętać, że w trakcie jazdy na przyczepę mogą oddziaływać siły bezwładności, dlatego w miejscu połączenia zaczepu z ciągnikiem stosuje się elementy amortyzujące.

Zaczepy o zmiennej wysokości i systemy Piton-fix

Jeśli chodzi o nowoczesne konstrukcje zaczepów transportowych, coraz częściej można zaobserwować stosowanie zaczepów ze zmienną wysokością położenia - najczęściej jest ona ustalana za pomocą sworznia umieszczanego w otworach w dwóch pionowych szynach prowadzących. Zaczepy rolnicze na ogół są mocowane niżej niż zaczepy transportowe. Celem takiego działania jest uniknięcie niekorzystnego rozkładu sił, które mogłyby powodować odciążenie tylnej osi ciągnika. Inną odmianą zaczepu rolniczego jest system Piton-fix. Konstrukcję zbliżoną do układu Piton-fix można spotkać w rolniczych zaczepach kulowych. W tym wypadku sworzeń zakończony jest od góry kulą (najczęściej o średnicy 80 mm). Na tę kulę jest nakładana końcówka dyszla maszyny (od góry musi być ona zabezpieczona zapadką i sworzniem blokującym). Zastosowanie zaczepu kulowego wymaga specjalnej końcówki zaczepowej w maszynie. Ma ona postać czaszy przyspawanej lub przykręcanej do dyszla. Kolejnym rozwiązanie zaczepu rolniczego jest tzw. hitch. Elementem sprzęgającym jest hak, którego położenie może być płynnie zmieniane za pomocą układu hydraulicznego ciągnika.

Zasady bezpieczeństwa przy sprzęganiu maszyn

Niezależnie od typu zaczepu, zawsze należy pamiętać o zasadach bezpieczeństwa:

• Przestrzegaj zaleceń producenta dotyczących maksymalnego obciążenia zaczepu - każdy zaczep we współczesnych ciągnikach musi posiadać tabliczkę znamionową, na której zostały określone dopuszczalne obciążenia.
• Zachowaj szczególną ostrożność przy sprzęganiu - głównym zagrożeniem są tu urazy dłoni powstałe np. na skutek przyciśnięcia dłoni przez dyszel. Ostrożność należy zachować również w przypadku zaczepów automatycznych - bezwzględnie zabronione jest manipulowanie przy mechanizmie zapadkowym tych zaczepów, ponieważ przypadkowe naciśnięcie języczka odblokowującego mogłoby spowodować niezamierzone opadnięcie sworznia i przygniecenie dłoni.

Tekst powstał we współpracy z dr inż. Markiem Brennenstuhlem, pracownikiem dydaktyczno-naukowym Instytutu Inżynierii Rolniczej Uniwersytetu Przyrodniczego we Wrocławiu.
