Prawidłowe podłączenie i zrozumienie schematu instalacji elektrycznej w ciągniku jest kluczowe dla jego sprawnego funkcjonowania. Stacyjka w ciągniku stanowi kluczowy element instalacji elektrycznej, od którego zależy prawidłowe działanie całego pojazdu. Pełni ona funkcję włącznika zapłonu i steruje systemami elektrycznymi, takimi jak oświetlenie czy kierunkowskazy.
Schemat instalacji elektrycznej ciągnika pełni rolę mapy całego systemu elektrycznego pojazdu. Jest on niezbędny podczas diagnostyki problemów, przeprowadzania napraw oraz prawidłowego podłączania nowych elementów. Schemat zawiera szczegółowe informacje o połączeniach między komponentami, co jest kluczowe przy diagnostyce problemów i wprowadzaniu modyfikacji. Instalacja elektryczna ciągnika to złożony system wymagający dokładnego zrozumienia, a schemat stanowi podstawę efektywnej obsługi i naprawy popularnych modeli.
Rola stacyjki w systemie elektrycznym ciągnika
Stacyjka to centralny element systemu elektrycznego, kontrolujący zasilanie różnych obwodów pojazdu. Jej podstawową funkcją jest uruchamianie silnika poprzez załączanie obwodu zapłonowego, a także zarządzanie zasilaniem pozostałych układów elektrycznych.
Funkcje poszczególnych pozycji stacyjki
W zależności od modelu ciągnika i konstrukcji stacyjki, poszczególne pozycje kluczyka mogą odpowiadać za różne funkcje:
- Pozycja wyłączona (0): Całkowite odcięcie zasilania, silnik zgaszony. Czasami w tej pozycji możliwe jest odcięcie zapłonu poprzez podłączenie do masy.
- Pozycja zapłonu (1): Włączenie zapłonu, zasilanie układów kluczowych do pracy silnika (np. pompa paliwa, cewka zapłonowa w starszych modelach).
- Pozycja akcesoriów (ACC): Włączenie dodatkowych obwodów, takich jak radio czy oświetlenie kabiny, bez uruchamiania silnika.
- Pozycja świateł (lub dedykowana pozycja): Włączenie oświetlenia zewnętrznego pojazdu.
- Pozycja rozruchu (START): Chwilowe podanie prądu na rozrusznik w celu uruchomienia silnika.
Schematy podłączenia dla różnych modeli ciągników
Należy pamiętać o specyfice poszczególnych modeli ciągników. Komponenty, takie jak stacyjka, mimo podobieństw konstrukcyjnych, nie zawsze są kompatybilne między różnymi modelami.

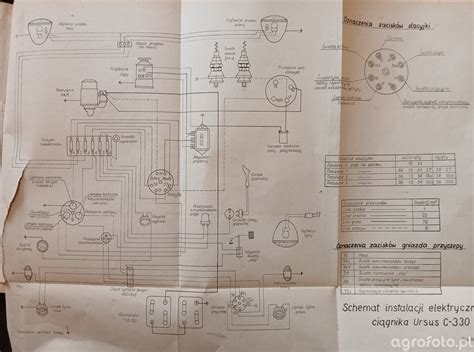

Przykład podłączenia stacyjki od Ursusa C-330 (zastosowanie uniwersalne)
W przypadku chęci adaptacji stacyjki od Ursusa C-330 do innego pojazdu, na przykład Motorynki, kluczowe jest zrozumienie jej pinoutu i funkcji poszczególnych wyjść. Celem jest uzyskanie następujących funkcji:
- Położenie 0 (z wciśniętym kluczykiem): Gaszenie pojazdu (prąd idzie na masę).
- Położenie 1: Włączenie zapłonu.
- Położenie 2: Włączenie świateł i praca silnika.
- Pozycja kluczyka 3: Brak reakcji (nieaktywne).
Wymaga to precyzyjnego połączenia przewodów do odpowiednich styków stacyjki, zgodnie ze schematem instalacji elektrycznej pojazdu docelowego.
Easy-To-Understand Key Switches and Ignition Systems
Podłączenie stacyjki w ciągniku Case 4230
W przypadku ciągnika Case 4230, szczególnie gdy stacyjka nie jest oryginalna i została podłączona na zwykłe wtyczki, proces podłączenia może być bardziej złożony. Oryginalne stacyjki często wykorzystują dedykowane kostki połączeniowe.
Typowe przewody w stacyjce z nieoryginalnym podłączeniem mogą obejmować:
- Zasilanie (+ po akumulatorze): Najczęściej najgrubszy czerwony przewód.
- AUX (Akcesoria): Zasilanie dla dodatkowych odbiorników.
- HTR (świece żarowe): Zasilanie dla świec żarowych (w dieslach).
- STR (Starter): Podłączenie do rozrusznika.
Precyzyjne określenie funkcji poszczególnych przewodów i pinów na stacyjce jest kluczowe. W przypadku braku pewności, pomocne może być porównanie z oryginalną stacyjką lub schematem instalacji elektrycznej dla danego modelu ciągnika. Dokumentacja techniczna, taka jak shop manuale, może zawierać szczegółowe schematy połączeń.
Bezpieczeństwo podczas pracy z instalacją elektryczną
Podczas pracy z instalacją elektryczną ciągnika, priorytetem powinna być ostrożność i bezpieczeństwo. Zawsze należy odłączyć akumulator przed przystąpieniem do jakichkolwiek prac, aby uniknąć zwarcia i porażenia prądem. W przypadku wątpliwości co do sposobu podłączenia lub identyfikacji przewodów, zaleca się konsultację z wykwalifikowanym mechanikiem lub zapoznanie się z oficjalną dokumentacją techniczną pojazdu.
