Wymiana uszkodzonej stacyjki w traktorku-kosiarce na uniwersalny zamiennik może często prowadzić do problemów z podłączeniem, zwłaszcza gdy brakuje oryginalnych oznaczeń przewodów lub kompatybilnego schematu. Traktorki-kosiarki są wyposażone w systemy elektryczne, które odpowiadają za rozruch silnika, oświetlenie, działanie solenoidu oraz różne funkcje bezpieczeństwa.
Charakterystyka stacyjek w traktorkach-kosiarkach
Stacyjki w traktorkach-kosiarkach to mechaniczne przełączniki wielopozycyjne, które zazwyczaj posiadają od 4 do 6 wyprowadzeń. W nowszych modelach profesjonalnych mogą pojawić się wielopinowe wiązki do modułów diagnostycznych lub ECU, jednak sama stacyjka na kluczyk rzadko przekracza 7 pinów. W kontekście problemów z podłączeniem, "stacyjki 66-pinowe" to niemal na pewno pomyłka i chodzi o stacyjki 6-pinowe.
Oznaczenia pinów i ich funkcje
Stare stacyjki rzadko posiadają czytelne oznaczenia, co utrudnia identyfikację przewodów. Najczęstsze pomyłki dotyczą pinów B (Battery) i M (Magneto/Mass). Różnice między producentami mogą dotyczyć kolejności, kształtu pinów, a nawet używanych liter (np. „R” zamiast „A”).
- B (Battery/Zasilanie): Przewód zasilający (+12V z akumulatora).
- S (Start/Rozrusznik): Przewód sterujący solenoidem rozrusznika. Rozrusznik pobiera duży prąd (60-120 A), lecz stacyjka steruje jedynie cewką solenoidu (kilkaset mA).
- G (Ground/Masa): Przewód masy, często używany do gaszenia silnika poprzez zwarcie cewki zapłonowej do masy.
- L (Lights/Światła): Przewód zasilający obwód świateł.
- M (Magneto/Mass): Może być używany do uziemienia cewki zapłonowej w celu zatrzymania silnika.
- A (Accessories/Akcesoria): Zasilanie akcesoriów po przekręceniu kluczyka.
- 15/54: Zasilanie po stacyjce.
- 30: Zasilanie z akumulatora.
- 50: Sterowanie rozrusznikiem.
Jak podłączyć stary traktor ogrodowy do zapłonu akumulatora i ładowania stojana
Pozycje kluczyka i ich funkcje
Typowa stacyjka w traktorku-kosiarce posiada kilka pozycji, z których każda odpowiada za aktywację określonych obwodów:
- OFF: Wszystkie obwody wyłączone. Silnik zgaszony.
- RUN (Zapłon): Zapala diody na pulpicie, aktywuje obwód zapłonowy. Silnik może pracować.
- START (Rozruch): Aktywuje solenoid rozrusznika. Po uruchomieniu silnika, kluczyk automatycznie wraca do pozycji RUN.
Problemy z podłączeniem i ich rozwiązania
Użytkownicy często napotykają problemy, takie jak palenie bezpiecznika po podłączeniu uniwersalnej stacyjki, trudności z gaszeniem silnika lub brak zasilania świateł. Wynika to zazwyczaj z niezgodności w schematach podłączenia między starym a nowym elementem.
Identyfikacja przewodów
Przed rozpięciem starej stacyjki zaleca się wykonanie zdjęć, aby udokumentować oryginalne połączenia. Następnie należy zidentyfikować, które piny zwierają się w poszczególnych pozycjach kluczyka (OFF, RUN, START) za pomocą multimetru.W przypadku braku oznaczeń na starej stacyjce, kluczowe jest zidentyfikowanie B (zasilanie) i M (masa). Jeśli stacyjka nie ma masy, a posiada tylko trzy piny (zasilanie, zasilanie po stacyjce, sterowanie solenoidem), problem z gaszeniem silnika jest bardzo prawdopodobny. W takiej sytuacji należy rozważyć zastosowanie dodatkowego przekaźnika lub przycisku do gaszenia.

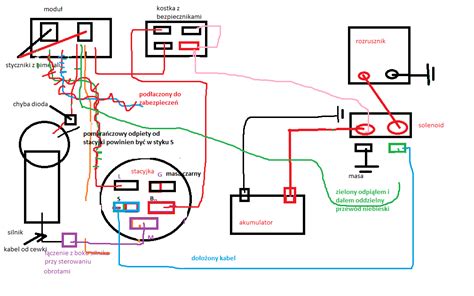

Przykładowe podłączenia
W przypadku stacyjki z oznaczeniami 30, 50 i 15/54, do uniwersalnej stacyjki z oznaczeniami b, g, s, m, l, można zastosować następujące połączenia:
- B do 30 (zasilanie).
- S do 50 (rozrusznik).
- G do 15/54 (zasilanie po stacyjce).
Jeśli stary schemat obejmuje gaszenie silnika poprzez zwarcie cewki do masy, a nowa stacyjka nie zapewnia takiej funkcji, konieczne może być dodanie zewnętrznego przełącznika lub zmiana stacyjki na inną, z odpowiednią funkcją.
Wyłączniki bezpieczeństwa
W traktorach-kosiarkach niezwykle ważne są wyłączniki bezpieczeństwa, takie jak czujnik fotela, hamulca, PTO (Power Take-Off) czy czujnik biegu wstecznego. Ich ominięcie lub usunięcie może naruszać normy bezpieczeństwa, co stwarza ryzyko wypadku. Zawsze upewnij się, że wszystkie systemy bezpieczeństwa są sprawne i poprawnie podłączone.
Wymagane informacje do diagnozy
Aby uzyskać precyzyjną pomoc w podłączeniu stacyjki, warto przygotować następujące informacje:
- Marka i model kosiarki.
- Marka i model silnika (np. Briggs & Stratton).
- Zdjęcia starej i nowej stacyjki (z widocznymi literami pinów).
- Zdjęcia wtyczki wiązki elektrycznej.
Ten wątek ma służyć zarówno autorowi problemu, jak i przyszłym poszukiwaczom rozwiązań tego samego problemu. W przypadku braku pewności co do poprawności podłączenia, zawsze warto skorzystać z pomocy doświadczonego fachowca.
Przykładowe stacyjki i ich zastosowanie
Na rynku dostępne są różne zamienniki stacyjek pasujące do popularnych modeli traktorków-kosiarek:
- Pasuje do kosiarek/traktorków Castel Garden TC102, TC122, XT165HD, XT200HD.
- Pasuje do traktorków Alpina BT92, BT102; Castel Garden J92, TC102, TC122.
- Pasuje do traktorków GGP TC102, TC122; Alpina BT102, BT122, One 102Y, One 122YH; Castel Garden XT140, XT165HD; Mountfield 1540H, 1840H.
- Pasuje do Castel Garden F72, J92, TC102, TC122; Honda HF2113, HF2213, HF2315, HF2417; Stiga Estate, Tornado.
- Pasuje do Alpina One 102YH, Castel Garden TC102, TC122, Stiga Estate od 2008 roku.
- Pasuje do traktorków marki GGP z elektrosprzęgłem i załączaniem noży poprzez przycisk: Alpina BT84, BT92, BT98, BT102, BT108; Castel Garden XD, XG, XJ, XT, XX.
- Pasuje do Castel Garden XT140HD, XT170HD, XT200HD; Iseki CM7216H, CM7220H; Stiga Estate 6102HW, Estate 6122HW, Estate 7122HWS, Estate Pro 20.
