Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy ma w mniejszym lub większym stopniu rozbudowany system elektryczny, który odpowiada za określone funkcje w urządzeniu. W kosiarkach i traktorkach możemy spotkać elektryczne rozruszniki silnika, solenoidy (elektromagnesy), stacyjki, światła, różnego rodzaju czujniki, regulatory napięcia itp. Wszystko to połączone jest ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przesyłają sygnały elektryczne.
Instalacja elektryczna ciągnika to złożony system wymagający dokładnego zrozumienia, a schemat stanowi podstawę efektywnej obsługi i naprawy popularnych modeli.
Rola Stacyjki w Instalacji Elektrycznej Traktorka
Stacyjka w ciągniku stanowi kluczowy element instalacji elektrycznej, od którego zależy prawidłowe działanie całego pojazdu. Pełni ona funkcję włącznika zapłonu i steruje systemami elektrycznymi, takimi jak oświetlenie czy kierunkowskazy.
Stacyjka to centralny element systemu elektrycznego, kontrolujący zasilanie różnych obwodów pojazdu. Jej podstawową funkcją jest uruchamianie silnika poprzez załączanie obwodu zapłonowego, a także zarządzanie zasilaniem pozostałych układów elektrycznych. Jest to kolejny podstawowy element traktorka, który jest wyposażony w rozrusznik elektryczny. Zadaniem stacyjki jest uruchomienie, inicjowanie lub też kończenie danego procesu. Stacyjki działają w różnych konfiguracjach oraz różnych ustawieniach, zawsze jednak w systemie zero-jedynkowym.
Funkcje Poszczególnych Pozycji Stacyjki
W zależności od modelu ciągnika i konstrukcji stacyjki, poszczególne pozycje kluczyka mogą odpowiadać za różne funkcje:
- Pozycja wyłączona (0): Całkowite odcięcie zasilania, silnik zgaszony. Czasami w tej pozycji możliwe jest odcięcie zapłonu poprzez podłączenie do masy.
- Pozycja zapłonu (1): Włączenie zapłonu, zasilanie układów kluczowych do pracy silnika (np. pompa paliwa, cewka zapłonowa w starszych modelach).
- Pozycja akcesoriów (ACC): Włączenie dodatkowych obwodów, takich jak radio czy oświetlenie kabiny, bez uruchamiania silnika.
- Pozycja świateł (lub dedykowana pozycja): Włączenie oświetlenia zewnętrznego pojazdu.
- Pozycja rozruchu (START): Chwilowe podanie prądu na rozrusznik w celu uruchomienia silnika.
Łatwe w obsłudze przełączniki kluczykowe i układy zapłonowe
Schematy Podłączenia i Specyfika Modeli
Prawidłowe podłączenie i zrozumienie schematu instalacji elektrycznej w ciągniku jest kluczowe dla jego sprawnego funkcjonowania. Schemat instalacji elektrycznej ciągnika pełni rolę mapy całego systemu elektrycznego pojazdu. Jest on niezbędny podczas diagnostyki problemów, przeprowadzania napraw oraz prawidłowego podłączania nowych elementów. Schemat zawiera szczegółowe informacje o połączeniach między komponentami, co jest kluczowe przy diagnostyce problemów i wprowadzaniu modyfikacji.
Należy pamiętać o specyfice poszczególnych modeli ciągników. Komponenty, takie jak stacyjka, mimo podobieństw konstrukcyjnych, nie zawsze są kompatybilne między różnymi modelami.
Przykład Podłączenia Stacyjki od Ursusa C-330 (Zastosowanie Uniwersalne)

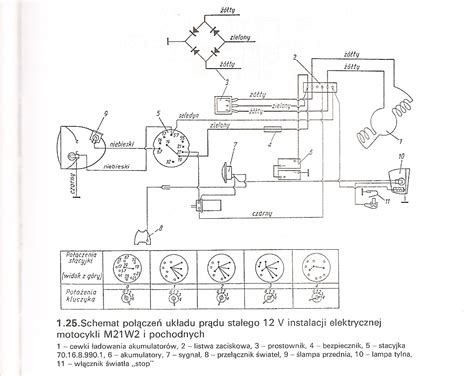

W przypadku chęci adaptacji stacyjki od Ursusa C-330 do innego pojazdu, na przykład Motorynki, kluczowe jest zrozumienie jej pinoutu i funkcji poszczególnych wyjść. Celem jest uzyskanie następujących funkcji:
- Położenie 0 (z wciśniętym kluczykiem): Gaszenie pojazdu (prąd idzie na masę).
- Położenie 1: Włączenie zapłonu.
- Położenie 2: Włączenie świateł i praca silnika.
- Pozycja kluczyka 3: Brak reakcji (nieaktywne).
Wymaga to precyzyjnego połączenia przewodów do odpowiednich styków stacyjki, zgodnie ze schematem instalacji elektrycznej pojazdu docelowego.
Podłączenie Stacyjki w Ciągniku Case 4230
W przypadku ciągnika Case 4230, szczególnie gdy stacyjka nie jest oryginalna i została podłączona na zwykłe wtyczki, proces podłączenia może być bardziej złożony. Oryginalne stacyjki często wykorzystują dedykowane kostki połączeniowe. Typowe przewody w stacyjce z nieoryginalnym podłączeniem mogą obejmować:
- Zasilanie (+ po akumulatorze): Najczęściej najgrubszy czerwony przewód.
- AUX (Akcesoria): Zasilanie dla dodatkowych odbiorników.
- HTR (świece żarowe): Zasilanie dla świec żarowych (w dieslach).
- STR (Starter): Podłączenie do rozrusznika.
Precyzyjne określenie funkcji poszczególnych przewodów i pinów na stacyjce jest kluczowe. W przypadku braku pewności, pomocne może być porównanie z oryginalną stacyjką lub schematem instalacji elektrycznej dla danego modelu ciągnika. Dokumentacja techniczna, taka jak shop manuale, może zawierać szczegółowe schematy połączeń.
Rozwiązywanie Problemów z Podłączeniem Stacyjki
Problem z Traktorkiem MTD F 125
Użytkownik zakupił traktorek MTD F 125 z silnikiem Briggs 12.5 hp, w którym uszkodzona była stacyjka, co powodowało uruchamianie "na krótko". Po wymianie stacyjki i solenoidu, doszło do pomieszania przewodów. Zidentyfikowano oznaczenia stacyjki: L (światła), B (+ akumulatora), G (masa), S (rozrusznik), M (magneto). Przy obecnej konfiguracji, po włączeniu zapłonu przepala się bezpiecznik, a rozrusznik nie reaguje. Użytkownik zidentyfikował czujniki w skrzyni biegów i pod siedzeniem, ale nie jest pewien, czy stacyjka jest oryginalna. Możliwe przyczyny problemów z rozruchem mogą obejmować uszkodzenie diody prostowniczej.
Problem z żółto-zielonym przewodem, który idzie również od solenoidu, wymaga ustalenia jego prawidłowego podłączenia. Wskazówki mogą pochodzić z podobnych schematów, np. ze Stiga Villa, choć tam instalacja może się różnić.
Problem z Traktorkiem Countax i Uniwersalną Stacyjką
Użytkownik napotkał problem z podłączeniem uniwersalnej stacyjki do kosiarki traktorka Countax po uszkodzeniu oryginalnej. Po zakupie nowej stacyjki z Allegro, wystąpiło zwarcie, które spaliło bezpiecznik. Użytkownik próbował zamienić przewody L i G, jednak potrzebuje dalszej pomocy w poprawnym podłączeniu pozostałych przewodów. Stara stacyjka miała układ przewodów podobny do 5-pinowej, z dwoma przewodami plus i minus, masą oraz dwoma ze świateł. Zgodnie ze schematem, stacyjka ma oznaczenia S i S+, ale brakuje L. Sugerując się schematem, podłączono S+/L. Do momentu włączania rozrusznika jest w porządku.
Problem z Instalacją w Ursusie C4011
Podczas wymiany instalacji w Ursusie C4011, użytkownik napotkał problem ze słabą widocznością podłączenia pod stacyjkę na posiadanym skanie. Stworzony rysunek według schematu nie pasował do działania sygnału dźwiękowego i świateł stop, które działały po wyjęciu kluczyka, co sugerowało błąd w schemacie lub stacyjce. W innym przypadku, w Ursusie C-355, podłączenie stopu i trąbki "przed kluczykiem" spowodowało, że światła stop zaświeciły się samoistnie podczas pierwszych przymrozków. Zostały znalezione schematy lepszej jakości, które wskazały na możliwe odwrócenie złączy 56a i 56b w stacyjce lub schemacie. Instalacja wymagała poprawek, aby trąbka i stopy nie były pod stałym prądem. Po wprowadzeniu modyfikacji, instalacja działa poprawnie, włączając kontrolki i licznik motogodzin.
Bezpieczeństwo Podczas Pracy z Instalacją Elektryczną
Podczas pracy z instalacją elektryczną ciągnika, priorytetem powinna być ostrożność i bezpieczeństwo. Zawsze należy odłączyć akumulator przed przystąpieniem do jakichkolwiek prac, aby uniknąć zwarcia i porażenia prądem. Dokumentacja techniczna i schematy elektryczne są nieocenione w prawidłowej diagnostyce i naprawie.
Kompatybilność Stacyjki z Różnymi Modelami Traktorków
Poniżej przedstawiono przykładowe modele traktorków i kosiarek, do których pasują popularne zamienniki stacyjek:
- Pasuje do kosiarki, traktorka Castel Garden TC102, TC122, XT165HD, XT200HD.
- Pasuje do traktorków: Alpina BT92, BT102. Castel Garden J92, TC102, TC122.
- Pasuje do traktorka GGP TC102, TC122. Alpina BT102, BT122, One 102Y, One 122YH. Castel Garden XT140, XT165HD. Mountfield 1540H, 1840H.
- Pasuje do Castel Garden F72, J92, TC102, TC122. Honda HF2113, HF2213, HF2315, HF2417. Stiga Estate, Tornado.
- Pasuje do: Alpina One 102YH, Castel Garden TC102, TC122. Stiga Estate od 2008 roku.
- Pasuje do traktorków marki GGP z elektrosprzęgłem i załączaniem noży poprzez przycisk: Alpina BT84, BT92, BT98, BT102, BT108. Castel Garden XD, XG, XJ, XT, XX.
- Pasuje do: Castel Garden XT140HD, XT170HD, XT200HD. Iseki CM7216H, CM7220H. Stiga Estate 6102HW, Estate 6122HW, Estate 7122HWS, Estate Pro 20.
