Licznik motogodzin i obrotomierz to kluczowe elementy deski rozdzielczej w każdej maszynie roboczej, w tym w pojazdach marki JCB. Służą one do precyzyjnego monitorowania czasu pracy silnika oraz jego prędkości obrotowej, co jest niezbędne dla prawidłowej eksploatacji i serwisowania maszyny.
Rodzaje i funkcja liczników motogodzin w maszynach JCB
W maszynach JCB spotyka się różne typy liczników motogodzin, od tradycyjnych, mechanicznych po nowoczesne rozwiązania hybrydowe.
Mechaniczne i elektromechaniczne liczniki motogodzin
Oryginalny mechaniczny licznik motogodzin (wkład) o numerze 704/19705 jest przeznaczony do maszyn JCB i stanowi kluczowy element deski rozdzielczej, odpowiedzialny za precyzyjne rejestrowanie czasu pracy silnika. Jako wkład, jest on montowany wewnątrz głównego panelu wskaźników. Licznik 704/19705 to elektromechaniczny wkład, który posiada fizyczne, obracające się bębenki z cyframi, a nie wyświetlacz LCD.
Licznik ten pasuje do szerokiej gamy maszyn JCB, w tym koparko-ładowarek 3CX, 4CX, ładowarek i ciągników Fastrac. Należy jednak pamiętać, że podana lista ma charakter poglądowy.

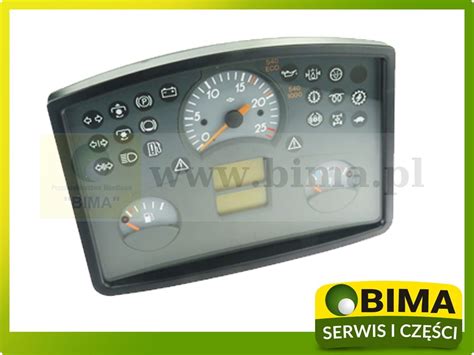

Nowoczesne liczniki hybrydowe
W nowszych maszynach JCB często stosuje się nowoczesne, hybrydowe panele wskaźników. Łączą one funkcjonalność analogowego obrotomierza (ze wskazówką) z cyfrowym wyświetlaczem motogodzin (ekran LCD). Jest to istotny przyrząd do monitorowania pracy silnika, niezbędny do kontrolowania obrotów podczas pracy i planowania konserwacji.
Zasada działania i źródła sygnału
Zarówno liczniki motogodzin, jak i obrotomierze w maszynach JCB opierają swoje działanie na sygnałach elektrycznych pochodzących z różnych źródeł.
Sygnał dla licznika motogodzin
Licznik motogodzin otrzymuje sygnał elektryczny, zazwyczaj +12V, w momencie, gdy silnik pracuje. Sygnał ten może pochodzić na przykład z czujnika ciśnienia oleju lub bezpośrednio z alternatora, w zależności od modelu maszyny. Licznik motogodzin i obrotomierz często korzystają z tych samych impulsów, przy czym licznik motogodzin zazwyczaj zaczyna zliczanie czasu powyżej pewnej wartości obrotów.
Sygnał dla obrotomierza
Sygnał wysyłany na obrotomierz pochodzi z zacisku W alternatora. Obrotomierz zlicza tak naprawdę częstotliwość, ponieważ zacisk "W" to wyprowadzenie prądu zmiennego jednej z faz stojana alternatora. Z każdego alternatora da się uzyskać taki sygnał. Napięcie przemienne na zacisku W, po uruchomieniu silnika i dodaniu gazu, wynosi zazwyczaj 7-7.5 Vac.
Niektóre pojazdy mogą zbierać impulsy z koła zamachowego, jednak w maszynach JCB dominującym źródłem sygnału dla obrotomierza jest alternator.
Typowe problemy i diagnostyka liczników motogodzin
Niesprawny licznik motogodzin jest główną przyczyną zaniedbań serwisowych, gdyż brak kontroli nad przebiegiem prowadzi do opóźnień w wymianach oleju silnikowego, hydraulicznego oraz filtrów. Poniżej przedstawiono najczęstsze problemy i metody ich diagnostyki.
Brak wskazań i pusty wyświetlacz
Najczęstszym problemem jest sytuacja, gdy wyświetlacz licznika nie wskazuje ilości motogodzin pracy, pozostając pustym, podczas gdy obrotomierz działa poprawnie. Możliwe przyczyny usterki to:
- Uszkodzony procesor w liczniku.
- Problemy z taśmą łączącą wyświetlacz LCD.
- Brak sygnałów z czujników (np. wału alternatora, ciśnienia pompy hydraulicznej, oleju silnikowego).
Diagnostyka i naprawa wyświetlacza
Jeśli licznik jest rozebrany, a wyświetlacz pozostaje pusty mimo prób jego "ożywienia", problem najczęściej tkwi w tasiemce, która odkleja się od wyświetlacza. Aby się do niej dostać, należy ostrożnie zdjąć wskazówkę (osadzona bardzo mocno na ośce) i odkleić cyferblat. Ukaże się płytka wyświetlacza, driver i odklejona tasiemka. Delikatne podgrzanie taśmy łączącej wyświetlacz grotem lutowniczym może przywrócić kontakt i funkcjonalność. W przypadku całkowitego braku wyświetlania, uszkodzenie procesora jest prawdopodobne, co często utrudnia naprawę.
Procedury diagnostyczne przed wymianą
Zanim podejmie się decyzję o wymianie licznika, należy sprawdzić:
- Zasilanie: Za pomocą miernika należy upewnić się, czy do wtyczki licznika dochodzi sygnał +12V po uruchomieniu silnika.
- Ostrożny demontaż: Panel wskaźników jest delikatny i wymaga ostrożności podczas demontażu.
- Sygnały: Do diagnostyki przydatny jest oscyloskop do weryfikacji sygnałów.
Wymiana licznika
W przypadku konieczności wymiany, nowy licznik kosztuje około 1500 zł, co często skłania do wymiany zamiast kosztownej naprawy. Ważne uwagi dotyczące podłączenia nowego licznika to:
- Sprawdzenie stanu wtyczek: Problemy elektryczne często wynikają z wilgoci i korozji na stykach. Przed podłączeniem nowego licznika należy dokładnie sprawdzić stan wtyczek w wiązce maszyny.
- Różnice w złączach: Nowe liczniki często posiadają inne złącze niż stare, co wymaga użycia dołączonej wiązki adaptera.
- Programowalność i zerowanie: Po wymianie, licznik będzie działał od zera, ponieważ jest integralną częścią wskaźnika.
Dodatkowo, schemat pinów do podłączenia licznika obejmuje: +12V, masę i wzbudzenie z alternatora.
Naprawa licznika motogodzin i obrotomierza VDO w JCB 3CX 4CX
Problemy z obrotomierzem i ich rozwiązywanie
Brak wskazań obrotomierza to kolejny częsty problem, który może utrudniać prawidłową eksploatację maszyny. W koparce JCB 3CX z 1999 roku, problem braku wskazań obrotomierza często wynika z uszkodzonego przewodu sygnałowego z zacisku W alternatora.
Uszkodzenia okablowania

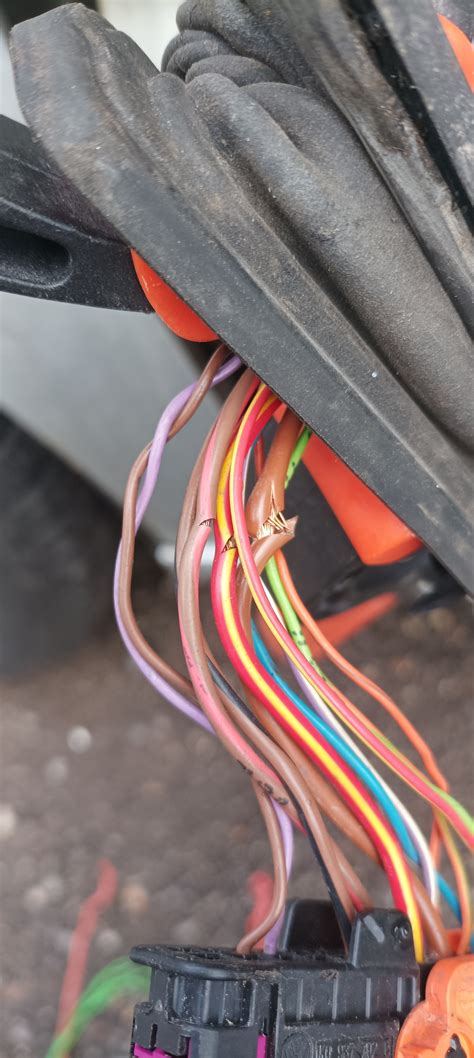

Jednym z typowych scenariuszy jest uszkodzenie przewodu sygnałowego. Użytkownicy zgłaszają, że przewód ekranowany kruszy się, a jego izolacja topi się, prowadząc do zwarć. Mimo wymiany alternatora na nowy i położenia nowego przewodu ekranowanego (np. 2x1.0 mm LGY), obrotomierz nadal może nie wskazywać obrotów.
Dyskusje ekspertów wskazują, że przewód ekranowany jest konieczny ze względu na potencjalne zakłócenia, które mogą uniemożliwić prawidłowe działanie obrotomierza. Sygnał z zacisku W to napięcie przemienne generowane przez jedną fazę stojana alternatora, które obrotomierz interpretuje jako częstotliwość obrotów. Napięcie na zacisku W pojawia się dopiero po podłączeniu kostki do zegarów, które mają stałe zasilanie 12 V, masę i wzbudzenie.
Wątpliwości mogą budzić również rozgałęzienia przewodu masowego w kostce, które nie były prawidłowo podłączone, co sugeruje potrzebę dokładnego sprawdzenia całej wiązki elektrycznej.
Fałszowanie przebiegu i weryfikacja historii maszyny
W przypadku zakupu używanej maszyny JCB, kwestia przestawiania liczników motogodzin jest tak samo powszechna, jak w samochodach. Handlarze często prezentują maszyny z niewiarygodnie niskimi przebiegami, co powinno wzbudzić czujność.
Nienaturalnie niski przebieg
Przykładem może być plac z trzema maszynami z lat 2006-2007, które wszystkie mają od 2000 do 2700 motogodzin przebiegu. Jest to wynik co najmniej podejrzany, biorąc pod uwagę wiek maszyn. Na chłopski rozum, maszyna mająca ponad dwie dekady i 6000 mtg przebiegu, średnio przepracowała 250 mtg rocznie, co jest wynikiem śmiesznym - taka maszyna pracując na co dzień uzyskuje taki przebieg w około dwa miesiące. Producenci silników średnio przewidują wartość remontową w granicach 10 000 - 13 000 mtg, a silniki zadbane mogą przeżyć nawet do 20 000 mtg. Reasumując, przy maszynie, która liczy dobre parę lat, trzeba mieć świadomość, że być może nadszedł już czas na regenerację, niezależnie od wskazań licznika.
Metody weryfikacji
Aby uniknąć zakupu maszyny z fałszowanym przebiegiem, zaleca się:
- Oględziny bez zapowiedzi, aby handlarz nie zdążył przygotować maszyny do sprzedaży.
- Sprawdzenie dokumentów serwisowych - ich brak lub wątpliwa historia powinny być sygnałem ostrzegawczym.
- Poszukiwanie maszyn od prywatnych właścicieli z udokumentowaną historią serwisową.
Znaczenie prawidłowego działania liczników dla eksploatacji
Prawidłowe działanie liczników motogodzin i obrotomierzy jest fundamentem efektywnej i ekonomicznej eksploatacji maszyn JCB.
Planowanie przeglądów serwisowych
Niesprawny licznik motogodzin to główna przyczyna zaniedbań serwisowych. Brak kontroli nad przebiegiem prowadzi do opóźnień w wymianach oleju silnikowego, hydraulicznego oraz filtrów, co może skutkować poważnymi awariami i kosztownymi naprawami. Prawidłowe odczyty motogodzin umożliwiają terminowe przeprowadzanie konserwacji i wymian eksploatacyjnych, co znacznie wydłuża żywotność maszyny.
Optymalizacja pracy silnika
Obrotomierz pozwala utrzymać silnik w optymalnym zakresie obrotów, co przekłada się na niższe zużycie paliwa i mniejsze obciążenie silnika. Kontrolowanie obrotów podczas pracy jest kluczowe dla efektywności i ekonomii.
Naprawa licznika motogodzin i obrotomierza VDO w JCB 3CX 4CX
Dostępność części i schematów elektrycznych
Na rynku dostępne są liczne części zamienne do maszyn JCB, zarówno oryginalne, jak i tańsze zamienniki, co dotyczy również liczników motogodzin i obrotomierzy. Producenci tacy jak CAT i JCB są wiodącymi markami w dziedzinie koparko-ładowarek, a ich części są ogólnodostępne.
Potrzeba schematów instalacji elektrycznych
Wielu użytkowników maszyn JCB zgłasza problemy z instalacją elektryczną, które uniemożliwiają prawidłowe działanie maszyny. Uszkodzenia mogą dotyczyć różnych elementów, takich jak wiązka od elektrozaworów, wycieraczki, kierunkowskazy, światła czy deska rozdzielcza. W takich sytuacjach kluczowe staje się posiadanie odpowiedniego schematu instalacji elektrycznej. Użytkownicy poszukują schematów do konkretnych modeli, takich jak JCB 532/120 (rok produkcji około 2000), JCB 530 sxl (rok produkcji 2002), JCB 525.67/561061, a także modeli z serii 2CX, 3CX, 4CX (produkowanych po około 2000 roku).
W przypadku uszkodzenia okablowania, które nie jest oryginalne, identyfikacja podłączeń może być utrudniona. Użytkownicy często dostarczają zdjęcia tabliczek znamionowych oraz ramy maszyny w celu uzyskania pomocy. Brak oryginalnego numeru seryjnego na szybach może dodatkowo komplikować sprawę. W odpowiedziach pojawiają się prośby o zdjęcia oraz informacje dotyczące wartości uszkodzonych elementów, takich jak oporniki. Dzielenie się dokumentacją i zdjęciami płytek drukowanych jest kluczowe w procesie naprawy.
