Pług Obrotowy z Zabezpieczeniem Resorowym: Budowa, Działanie i Regulacje

Pług obrotowy z zabezpieczeniem resorowym to maszyna rolnicza ceniona za swoją niezawodność, solidność konstrukcji oraz efektywność w różnorodnych warunkach glebowych. Łączy on wytrzymałość materiałów z zaawansowanymi rozwiązaniami technicznymi, zapewniając skuteczną orkę bez zbędnych przestojów.

Charakterystyka Konstrukcji Pługa Obrotowego

Pługi te charakteryzują się solidną konstrukcją, która zapewnia prostotę obsługi. Odpowiedni prześwit pod ramą, wynoszący zazwyczaj 76 cm, oraz rozstaw korpusów na poziomie 100 cm lub 85 cm, gwarantują skuteczne przykrycie znacznej ilości resztek pożniwnych oraz poplonów. Zastosowanie wysokiej jakości stali gatunkowej pozwoliło na uzyskanie bardzo wytrzymałej konstrukcji przy jednocześnie niskiej masie całkowitej maszyny.

Rama pługa, często wykonana z profilu 140 x 140 mm ze stali o podwyższonych parametrach i ulepszonej termicznie, zapewnia pewność, że pług poradzi sobie nawet w trudnych warunkach. Elementy robocze, takie jak lemiesze i dłuta, są zazwyczaj wykonane ze stali borowej, hartowanej, co wydłuża ich żywotność i odporność na ścieranie.

Zabezpieczenie Resorowe: Gwarancja Bezawaryjnej Pracy

Kluczowym elementem wyróżniającym ten typ pługa jest resorowe zabezpieczenie korpusu. Sprawdza się ono najlepiej na glebach, gdzie pług narażony byłby na częste ścinanie śrub bezpiecznikowych. Głównymi zaletami tego rozwiązania są:

• Niezależna reakcja: Każdy korpus niezależnie reaguje na przeszkody, takie jak kamienie czy korzenie.
• Minimalizacja sił: Resor pozwala na zminimalizowanie sił powstających podczas kolizji, chroniąc konstrukcję pługa.
• Błyskawiczny powrót: Korpus natychmiast wraca do zadanego precyzyjnie położenia roboczego po minięciu przeszkody, co eliminuje przestoje w pracy.

Unikatowa technologia wykonania punktów przegubowych, znajdujących się na łączeniu każdego korpusu z kieszenią, pozwala bez stresu prowadzić orkę w niemal każdych warunkach. Każdy resor tworzy układ piór wykonanych ze stali sprężynowej, odpowiedzialnych za utrzymanie położenia korpusów i ich odchylenie w razie zadziałania na lemiesz siły przekraczającej tę ustaloną na śrubach regulacyjnych. Dostępne jest również wzmocnienie resora poprzez dodanie dwóch dodatkowych piór, co może zoptymalizować efekty pracy.

Elementy Robocze i Efektywność Orki

Korpusy i Odkładnice

Korpusy pługa, w połączeniu z odpowiednio dobranymi odkładnicami, zapewniają wysoką jakość orki. Dostępne są odkładnice pełne, ażurowe lub cylindryczno-śrubowe, które stawiają niewielkie opory, wydatnie wpływając na zmniejszenie zużycia paliwa. Korpusy sprawdzają się nawet przy prędkościach dochodzących do 10 km/h. Praca każdego korpusu daje efekt wyrównanych krawędzi bruzd przy pełnym odwróceniu każdej skiby, nawet przy dużej ilości resztek organicznych. Znakomicie sprawdzają się również przy kruszeniu większych brył gleby. Głęboka orka jest możliwa w zakresie od 15 do 35 cm, przy szerokościach roboczych od 35 do 50 cm na każdą skibę.

Standardowo na lemieszach osadzone są dwustronne dłuta, poddawane specjalnej obróbce cieplnej, co wydłuża ich żywotność. Po wytarciu jednej strony, dłuta można obrócić o 180°, a po całkowitym zużyciu wymienić na nowe.

Listwy Ścinające, Kroje Talerzowe i Przedpłużki

• Listwy ścinające: Montowane standardowo na każdym korpusie, sprawdzają się na glebach z dużą ilością resztek pożniwnych. Nie zmniejszają prześwitu między korpusami, co minimalizuje ryzyko zapychania się maszyny w przeciwieństwie do stosowania przedpłużków w niektórych konfiguracjach.
• Kroje talerzowe: Karbowane kroje o średnicy 500 mm (dostępne dla obu typów zabezpieczeń: śrubowego i resorowego) znacząco poprawiają efekt wizualny pracy pługa. Odcinają skibę od calizny, warunkując najdokładniejsze jej odwrócenie, pozostawiając czystą bruzdę o gładkich ścianach. Zwiększają również efekt przykrycia resztek pożniwnych. Kroje są zabezpieczone przed uszkodzeniem w ciężkich warunkach glebowych za pomocą sprężyny z regulowaną siłą docisku.
• Przedpłużki: Pług może zostać doposażony w komplet przedpłużków, aby uzyskać najpełniejszy efekt zmieszania z ziemią i przykrycia resztek pożniwnych. Ich optymalną pozycję pracy umożliwia wielostopniowa regulacja skokowa, zmieniana za pomocą śruby regulacyjnej. Każdy przedpłużek posiada uniwersalne zabezpieczenie przeciążeniowe w postaci śruby zrywalnej, a jego uchwyt montowany jest do kieszeni korpusu głównego, co gwarantuje tożsamą geometrię pracy z korpusem. Przedpłużki szczególnie dobrze sprawdzają się w pracy na ścierniskach kukurydzianych.

Kompleksowe Systemy Regulacji Pługa

Prawidłowe ustawienie pługa jest kluczowe dla efektywności orki i trwałości maszyny. Różne pługi oferują odmienne mechanizmy regulacji, a w przypadku pługów obrotowych z zabezpieczeniem resorowym dostępne są zarówno rozwiązania znane ze starszych konstrukcji, jak i nowoczesne udoskonalenia.

Regulacja Szerokości Orki

Szerokość pierwszej skiby

Regulacja szerokości pierwszej skiby ma fundamentalne znaczenie dla prawidłowej pracy pługa i jest dostosowywana do rozstawu tylnych kół ciągnika. W praktyce, regulacji tej dokonuje się często w drugim przejeździe, aby pierwszy korpus nieco nadkładał, wyrównując powierzchnię z poprzednim przejazdem. Ma to również związek ze ściąganiem pługa i wpływa na równomierną szerokość pozostałych skib.

• W starszych pługach zagonowych ramowych zawieszanych, regulację pierwszej skiby i punktu pociągowego umożliwiała oś wykorbiona w stojaku, zmieniana za pomocą korbki. W rzeczywistości jednak, ta regulacja zmieniała szerokość wszystkich skib jednocześnie, wpływając także na kąt natarcia lemieszy.
• W pługach obracalnych jednobelkowych ustawienia te dokonuje się zazwyczaj za pomocą śruby rzymskiej lub siłownika.

Niektóre źródła podają, że zmiana szerokości skiby powinna być następstwem zmiany głębokości orki, aby zachować jednakowy stosunek szerokości do głębokości korpusu (im głębiej, tym szerzej i na odwrót). Na zimę często zaleca się pozostawienie gleby w ostrej skibie (wysztorcowanej), co oznacza głęboką i wąską orkę.

Szerokość robocza całego pługa

Regulacja szerokości roboczej całego pługa, zwłaszcza w starszych modelach, często nie występowała. Współczesne pługi obrotowe oferują mechaniczne skokowe lub hydrauliczne płynne zmiany szerokości. Ciekawą cechą jest to, że zmiana tej szerokości zazwyczaj nie zmienia kąta natarcia lemiesza, co jest możliwe dzięki zasadzie czworoboku przegubowego.

Czterostopniowa skala regulacji szerokości pracy każdego korpusu, o wartościach 35, 40, 45, 50 cm, jest zorganizowana w prosty sposób. Szerokość orki można zmienić przez zmianę położenia śruby regulacyjnej, która określa szerokość pracy każdej skiby. Ta zmienna szerokość pozwala na dostosowanie pługa do zmieniających się warunków glebowych (zmniejszenie szerokości) lub do wykonywania płytkiej orki (zwiększenie szerokości do maksimum), co pozwala w pełni wykorzystać moc ciągnika.

Liniowanie

Regulacja liniowania oraz szerokości pierwszej skiby (w układzie równoległobocznym) odbywa się za pomocą śrub rzymskich, co pozwala na proste uzyskanie optymalnego punktu ciągu. Dla wyższego komfortu obsługi dostępne są pługi z hydrauliczną regulacją liniowania, w których siłownik wyposażony w sekwencyjny zawór dodatkowo wspiera proces obrotu, zwężając pług podczas obrotu i przenosząc skopiowane ustawienie pracy pługa z lewych na prawe korpusy i odwrotnie.

Zmiana szerokości przez odejmowanie/dokładanie korpusów

W niektórych pługach, zwłaszcza tych z belką o budowie kołnierzowej lub teleskopowej, możliwe jest zmienianie szerokości orki poprzez odejmowanie i dokładanie korpusów. To rozwiązanie zapewnia elastyczność i pozwala na dostosowanie liczby skib do aktualnych potrzeb i mocy ciągnika.

Regulacja Głębokości Orki

Regulacja głębokości orki w pługach obrotowych jest realizowana na kilka sposobów:

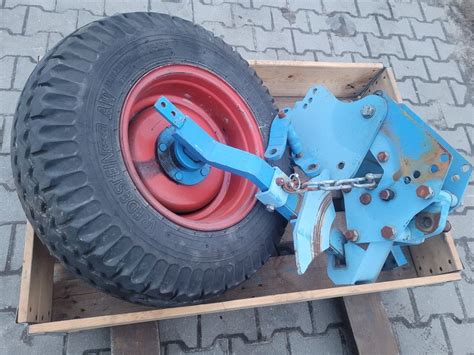

• Koło kopiująco-transportowe: Powszechnie stosowane, stabilizuje pracę maszyny i pewnie utrzymuje zadaną głębokość roboczą, która jest ograniczana na skali regulacji za pomocą kostek stalowych. Jest to rozwiązanie standardowe w wielu pługach obrotowych.
• Regulacja śrubowa: Uważana za najbardziej precyzyjną, często stosowana w połączeniu z kołem kopiująco-transportowym.
• Regulacja siłowa (pozycyjna): W nowoczesnych ciągnikach i pługach często stosuje się regulację siłową lub pozycyjną, która wykorzystuje system hydrauliki ciągnika do utrzymania zadanej głębokości. Ta metoda zazwyczaj wyklucza potrzebę koła kopiującego w roli głównego regulatora głębokości.
• Regulacja ciśnieniowa (dociążanie): Jeśli rolnik chce pracować z wykorzystaniem koła kopiującego w nowoczesnym ciągniku, musi ustawić podnośnik na dociążanie (regulację ciśnieniową), czyli podnoszenie pod mocno zmniejszonym ciśnieniem, aby nie podnieść pługa od ziemi. Należy pamiętać, że wtedy traci się dociążanie tylnej osi ciągnika masą pługa.
• Koło kopiująco-transportowe z amortyzatorem: W nowszych rozwiązaniach w układ regulacji głębokości wbudowany jest siłownik amortyzujący, który ogranicza gwałtowną zmianę położenia koła podczas obrotu pługa.

Inne Regulacje i Ustawienia

• Kąt nachylenia pługa: Ustawia się go odrębnie dla każdej strony (lewej i prawej korpusów). Gwarantem równomiernej pracy jest prosty układ śrub umiejscowionych przy głowicy maszyny. Ustaloną pozycję (kąt) pracy korpusów blokuje się przez zabezpieczenie uchwytów zawiasowych.
• Przesuwanie wzdłużne pługa: W nowszych pługach możliwe jest przesuwanie wzdłużne pługa tak, aby wychylić pierwszy korpus poza rozstaw kół ciągnika. Dzięki temu oba koła ciągnika jadą po caliźnie (nie po zaoranym), co może zwiększyć stabilność i komfort pracy.

Głowica i Belka Zaczepowa

Nowoczesne pługi obrotowe wyposażone są w konstrukcję głowicy drugiej generacji, która sprosta trudnym warunkom i może współpracować z nowymi typami ciągników. Bezobsługowa praca przez lata jest zasługą trzpienia obrotu o zwiększonej średnicy, wykonanego w opatentowanej technologii i osadzonego na układzie bliźniaczych łożysk igłowych. Za płynny obrót pługa odpowiada siłownik obrotu, umiejscowiony za wieżyczką. Dzięki lekkiej konstrukcji i optymalnemu przeniesieniu środka ciężkości maszyny, obrót wykonywany jest bardzo szybko, bez zaburzania stabilności zestawu.

Dla optymalnego dopasowania do ciągnika, dostępna jest belka zaczepowa II lub III kategorii. Dodatkowo, aby optymalnie przenieść środek ciężkości pługa w kierunku ciągnika, belka może być zblokowana w jednej z czterech pozycji.

Optymalizacja Pracy i Kosztów

Konstrukcja pługów obrotowych z zabezpieczeniem resorowym kładzie nacisk na efektywność i ekonomiczność. Lekka konstrukcja przekłada się na mniejsze zużycie paliwa, a długa żywotność podzespołów roboczych - na niskie koszty eksploatacji. Dzięki zastosowaniu zaawansowanych technologii obróbki stali, uzyskuje się optymalną wytrzymałość podzespołów, co jest niewidoczne dla oka, ale odczuwalne z każdą godziną pracy w polu. Koncepcja pługa obrotowego wpisuje się w ideę wydajnej i szybkiej orki bez zbędnych przestojów, co pozwala na ograniczenie kosztów produkcji i skupienie się na uprawach.
