Opryskiwacz to maszyna niezbędna w rolnictwie, sadownictwie i ogrodnictwie, służąca do ochrony roślin oraz nawożenia upraw. Pozwala na szybkie i wydajne rozprowadzanie środków ochrony roślin i nawozów. W zależności od miejsca przeznaczenia, opryskiwacze mogą być stosowane w różnych sektorach produkcji rolnej. Stosowanie opryskiwaczy przynosi szereg korzyści, takich jak szybkość i wydajność pracy, oszczędność środków chemicznych oraz możliwość użytkowania w różnych sezonach.
Opryskiwacze można klasyfikować na różne sposoby, uwzględniając ich zastosowanie (rolnicze, sadownicze, ogrodnicze), sposób napędu oraz technikę rozpylania cieczy. Maszyny te składają się z wielu współpracujących ze sobą elementów, które zapewniają optymalne rozpylanie substancji roboczych.
Podstawowe elementy konstrukcji opryskiwacza
Każdy opryskiwacz, niezależnie od typu i przeznaczenia, składa się z kluczowych podzespołów, które decydują o jego funkcjonalności:
Zbiornik na ciecz
Zbiornik jest jednym z podstawowych elementów opryskiwacza, jego pojemność jest zróżnicowana i zależy od konkretnego modelu maszyny. Kluczowe jest, aby jego kształt był obły, co ułatwia utrzymanie go w czystości. Na dnie zbiornika zazwyczaj znajduje się wgłębienie ułatwiające całkowite opróżnianie.
Pompa do opryskiwacza
Pompa jest sercem opryskiwacza i jednym z jego najważniejszych podzespołów. W typowych opryskiwaczach ciągnikowych najczęściej spotykane są pompy przeponowe, przeponowo-tłokowe oraz pompy tłokowe. Niezwykle istotne jest odpowiednie dopasowanie wydajności pompy do wielkości zbiornika i szerokości roboczej opryskiwacza - im większe te parametry, tym wydajniejsza powinna być pompa.
Mieszadło
Każdy zbiornik opryskiwacza musi być wyposażony w mieszadło. Jego zadaniem jest zapobieganie rozwarstwianiu się cieczy roboczej oraz osadzaniu się substancji na dnie zbiornika. Najczęściej stosowanymi są mieszadła hydrauliczne, które mogą mieć budowę rurową lub eżektorową. Zasilanie mieszadła zazwyczaj jest niezależne od zaworu sterującego i pobierane jest bezpośrednio z pompy. Mieszadło pomaga również w rozpuszczaniu koncentratów nawozów.
Filtry
Filtry mają za zadanie oczyszczanie cieczy roboczej z zanieczyszczeń mechanicznych przed jej przepływem przez pompę i zawór rozdzielczy. Zanieczyszczenia mogą negatywnie wpływać na żywotność elementów układu cieczowego oraz zapychać dysze, utrudniając prawidłowe opryskiwanie. Układ filtrujący zazwyczaj składa się z kilku filtrów o coraz gęstszych siatkach.
Zawór sterujący i manometr
Zawór sterujący odpowiada za utrzymanie stałego ciśnienia roboczego i dystrybucję cieczy do poszczególnych elementów belki polowej i mieszadła. Precyzja jego działania ma bezpośredni wpływ na dokładność dozowania cieczy. Manometr służy do monitorowania ciśnienia roboczego i sygnalizowania ewentualnych nieprawidłowości w pracy układu. Spadek ciśnienia może być oznaką zapchanego filtra tłocznego.

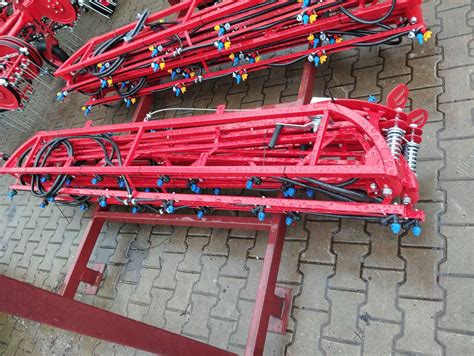

Belka polowa opryskiwacza
Belka polowa jest kluczowa dla równomiernego pokrycia opryskiwanej powierzchni cieczą. Materiał, z którego jest wykonana, musi być odporny na odkształcenia, a jednocześnie lekki. Belki często składają się z kilku połączonych zawiasowo elementów, co umożliwia ich rozkładanie do znacznych szerokości roboczych (nawet 40 m) oraz ułatwia transport maszyny.
Dysze do opryskiwacza
W opryskiwaczach polowych najczęściej stosuje się dysze ciśnieniowe, które rozbijają ciecz na krople o odpowiedniej średnicy. Popularne są między innymi rozpylacze dwustrumieniowe, tworzące dwa strumienie cieczy pod kątem 60°.
Działanie opryskiwacza i jego zastosowanie
Opryskiwacz jest maszyną, która rozbija strugę cieczy na krople o określonej średnicy i kieruje je na rośliny, krzewy lub drzewa. Podstawową metodą ochrony roślin jest metoda chemiczna, polegająca na stosowaniu pestycydów w celu zwalczania chorób, chwastów i szkodników. Opryskiwacze mogą być również wykorzystywane do rozpylania środków grzybobójczych.
Należy pamiętać, że opryskiwacz jest maszyną, przez którą "przelatuje" znacząca część środków finansowych w gospodarstwie. Używanie niesprawnego sprzętu może prowadzić do nieefektywnego wykorzystania środków ochrony roślin i strat finansowych. Dlatego kluczowe jest dbanie o jego sprawność i stan techniczny.
Naprawa i modernizacja opryskiwaczy
Regularna konserwacja i wymiana zużytych elementów, takich jak rozpylacze, filtry czy uszczelki, są niezbędne do prawidłowego funkcjonowania opryskiwacza. Rynek oferuje szeroki wybór części zamiennych oraz możliwość modernizacji starszych maszyn.
Ocena stanu technicznego przed modernizacją
Przed przystąpieniem do modernizacji należy krytycznie ocenić stan techniczny opryskiwacza. Szczególną uwagę należy zwrócić na:
- Stan zbiornika: Uszkodzenia zbiornika można zazwyczaj naprawić za pomocą specjalistycznych zestawów naprawczych, dostosowanych do rodzaju tworzywa. Nienaprawialne są jedynie białe zbiorniki z dodatkiem talku.
- Stan belki roboczej i jej zawieszenia: Belki stalowe są zazwyczaj łatwe w naprawie, natomiast belki aluminiowe wymagają większych umiejętności spawalniczych. W skrajnych przypadkach uszkodzona belka może wymagać wymiany poszczególnych segmentów. Zawieszenie belki, odpowiadające za jej poziomowanie, również jest istotnym elementem.
- Układ cieczowy: Musi być szczelny i wykonany z materiałów odpornych na działanie środków chemicznych.
Modernizacja układu sterowania
Wiele starszych opryskiwaczy wyposażonych jest w mechaniczne sterowanie sekcjami, co jest niewygodne w obsłudze. Możliwa jest modernizacja poprzez montaż sterownika elektrycznego, umożliwiającego sterowanie opryskiem z kabiny ciągnika. Bardziej zaawansowanym rozwiązaniem jest komputer pokładowy, który utrzymuje stałą dawkę oprysku na hektar niezależnie od prędkości jazdy. Wymaga on montażu przepływomierza, zaworu proporcjonalnego, zestawu sekcji zamykanych elektrycznie i samego komputera. Montaż takiego systemu może przynieść oszczędności w zużyciu środków chemicznych o 10-20%.
Dla jeszcze większej precyzji i oszczędności możliwe jest wyposażenie opryskiwacza w system automatycznego sterowania sekcjami z wykorzystaniem GPS. Koszt takiego rozwiązania jest wyższy, ale może przynieść znaczące oszczędności (od 5 do nawet 25%) na polach o nieregularnych kształtach.
W przypadku ciągników wyposażonych w system ISOBUS, możliwe jest zastosowanie komputera roboczego pracującego w tym standardzie, który może sterować sekcjami roboczymi, współpracować z anteną GPS, automatycznym poziomowaniem belki oraz innymi systemami ciągnika.
Problem z pompą po wymianie membran
Pojawił się problem z pompą po wymianie membran i przepłukaniu układu ropą. Po zalaniu olejem (Turdus zamiast Hipolu) pompa przestała podawać ciecz, mimo że wcześniej działała poprawnie. Po odkręceniu korka spustowego ciecz wypływa, jednak po jego zakręceniu ciśnienie nie jest utrzymywane. Kręcenie wałkiem ani włączenie WOM nie przynosi efektu. Brak widocznego odpowietrznika w pompie sugeruje, że problem może leżeć w innym miejscu układu lub w samej pompie po wymianie elementów.
Możliwe przyczyny problemu:
- Nieprawidłowy montaż membran lub zaworków: Nawet niewielkie przesunięcie lub uszkodzenie membrany lub zaworka podczas montażu może prowadzić do utraty szczelności i braku podciśnienia.
- Zanieczyszczenie układu: Resztki ropy lub inne zanieczyszczenia mogły dostać się do pompy lub zaworów, blokując ich działanie.
- Niewłaściwy rodzaj oleju: Chociaż Hipol i Turdus to oleje przekładniowe, mogą różnić się właściwościami, które wpływają na pracę uszczelnień i zaworków.
- Problem z odpowietrzeniem układu: Mimo braku widocznego odpowietrznika, w układzie mogło pozostać powietrze, które uniemożliwia prawidłowe zassanie cieczy.
- Uszkodzenie wałka lub mechanizmu napędowego: Choć mniej prawdopodobne, warto sprawdzić, czy wałek pompy obraca się swobodnie i czy WOM jest prawidłowo podłączony.
W takiej sytuacji zaleca się ponowne sprawdzenie wszystkich elementów pompy, oczyszczenie układu cieczowego oraz upewnienie się, że montaż membran i zaworków został wykonany poprawnie. Warto również skonsultować się z instrukcją obsługi konkretnego modelu pompy lub poszukać informacji na forach specjalistycznych.
