Hydrauliczny Dźwig Samochodowy (HDS) – Kompleksowe Informacje i Sterowanie Radiowe

Jeśli pracujesz w logistyce, budownictwie lub leśnictwie, z pewnością widziałeś samochód ciężarowy z zamontowanym ramieniem hydraulicznym, który w kilka minut rozładowuje palety materiałów budowlanych lub układa kłody drewna na przyczepie. HDS odgrywa kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków, co przekłada się na efektywność i bezpieczeństwo pracy w tych sektorach.

W tym artykule znajdziesz konkretne informacje o tym, czym jest hydrauliczny dźwig samochodowy, jakie rodzaje HDS występują w praktyce, jak zbudowane są żurawie HDS, jakie zasady BHP obowiązują przy ich obsłudze oraz jakie są zalety sterowania radiowego.

Czym jest HDS i dlaczego jest kluczowy?

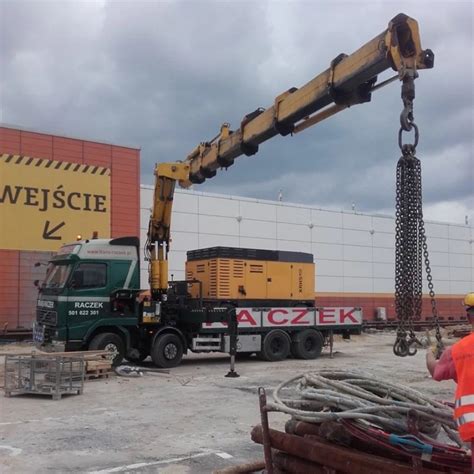

HDS to skrót od „hydrauliczny dźwig samochodowy”. Jest to specjalistyczne urządzenie montowane na podwoziu samochodowym, które umożliwia precyzyjne podnoszenie i przemieszczanie ciężkich ładunków. HDS to pojazd wyposażony w układ hydrauliczny służący do podnoszenia i transportowania ciężkich ładunków.

Główną zaletą HDS jest samodzielny załadunek i rozładunek towarów bez potrzeby korzystania z dodatkowego sprzętu. Tam, gdzie standardowo potrzebne byłyby wózki widłowe, suwnice czy dźwigi stacjonarne, pojazd wyposażony w HDS radzi sobie samodzielnie. Główną korzyścią wynikającą ze stosowania HDS jest możliwość wykonywania transportu i operacji załadunkowo-rozładunkowych jednym pojazdem i jedną załogą.

Zasada Działania HDS

Zasada działania HDS jest stosunkowo prosta - opiera się na zastosowaniu hydrauliki siłowej. Pompa hydrauliczna napędzana silnikiem pojazdu (przez przystawkę mocy PTO) tłoczy olej pod ciśnieniem 350 bar do rozdzielaczy i siłowników. Wytworzone ciśnienie jest kierowane do siłowników odpowiadających za ruchy ramienia i wysięgnika, co pozwala na precyzyjne operacje podnoszenia i przemieszczania ładunków.

Zastosowanie HDS w Różnych Branżach

Żurawie samochodowe to maszyny najczęściej umieszczane na podwoziu samochodu ciężarowego. Wykorzystywane najczęściej są do prac przeładunkowych bądź montażowych. Ze względu na swoje cechy, żurawie najczęściej używane są na placach budów, w przemyśle, budownictwie oraz w sektorze usługowym.

• W branży logistycznej dźwigi HDS sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio „pod inwestycję” lub do klienta, który nie dysponuje własnym sprzętem do rozładunku. Operator HDS obsługuje rampy załadunkowe, place składowe i magazyny.
• W branży budowlanej HDS to codzienne narzędzie pracy. Załadunek materiałów w hurtowni, rozładunek na placu budowy, podawanie ładunku na wyższe kondygnacje, dachy czy stropy - wszystko to możliwe dzięki wysięgnikowi o zasięgu nawet do 30 metrów.
• W leśnictwie żurawie leśne to osobna kategoria HDS, wyposażona w specjalne chwytaki (grapple) i rotatory do przenoszenia drewna. Operator zajmuje się załadunkiem i układaniem kłód drzew na przyczepach, obsługą składnic drewna oraz pracą na zrywkach.

Samochody HDS wykorzystywane są także do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.

Rodzaje i Kategorie Żurawi HDS

Na rynku można znaleźć kilka rodzajów HDS, które różnią się przede wszystkim lokalizacją montażu na pojeździe oraz specjalizacją zastosowań. Przepisy UDT rozróżniają kilka kategorii żurawi, a każda z nich ma inne zastosowanie w codziennej pracy:

Kategorie żurawi według UDT:

• Żurawie przenośne: To lekkie urządzenia montowane na pojeździe lub podstawie mobilnej, często składane i łatwe do transportu. Ich udźwig sięga zazwyczaj 1-5 ton przy zasięgu 10-15 metrów. Wykorzystywane są najczęściej w transporcie ogólnym do obsługi różnorodnych ładunków. Ich główną zaletą jest mobilność i stosunkowo niska cena (50-150 tys. zł).
• Żurawie przeładunkowe: To typowe dźwigi HDS montowane na samochodach ciężarowych, używane do załadunku i rozładunku towarów paletowych oraz materiałów budowlanych na krótkich trasach. Udźwig wynosi 10-20 ton, a zasięg 12-18 metrów. Służą do obsługi placów składowych, hurtowni i punktów dystrybucyjnych.
• Żurawie przewoźne: To urządzenia, które można zdjąć z pojazdu lub przestawić. Znajdują zastosowanie w bazach materiałowych, portach przeładunkowych i wszędzie tam, gdzie potrzebna jest elastyczność lokalizacji.
• Żurawie leśne: To wyspecjalizowane urządzenia z rotatorami i chwytakami do drewna, przystosowane do pracy w trudnym terenie. Wyróżnia je wzmocniona konstrukcja, dłuższe wysięgniki (do 16-20 m), zabezpieczenia antykorozyjne i systemy antyprzechyłowe.

W firmach budowlanych i drogowych dominują żurawie przenośne i przeładunkowe. W logistyce najczęściej pracuje się z żurawiami przewoźnymi o dużym udźwigu, natomiast w leśnictwie - wyłącznie z żurawiami leśnymi z osprzętem do drewna.

Podział ze względu na montaż i specjalizację:

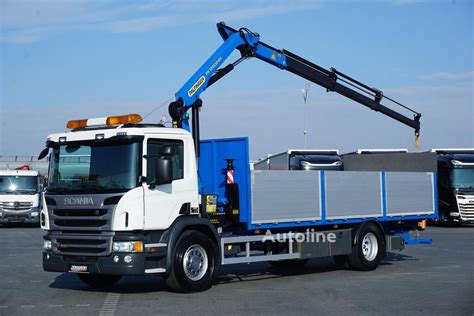

• HDS montowane za kabiną - najbardziej uniwersalne, pozwalają obsłużyć ładunki bezpośrednio za pojazdem oraz po bokach.
• HDS montowane na tylnym zwisie.
• HDS na demontowanej konsoli - to rozwiązanie pozwala na zdemontowanie HDS w kilka minut, by zyskać dodatkową ładowność na pace. Proponowane jest szczególnie do branży budowlanej.
• HDS montowane wzdłużnie - stosunkowo rzadko spotykane rozwiązanie, na które decydują się przede wszystkim firmy z branży produkcyjnej; pozwala na transport bardzo długich elementów.
• Żurawie specjalistyczne - wyposażone w dodatkowe osprzęty jak chwytaki, widły, hak lub magnesy, dzięki czemu nadają się do obsługi specyficznych ładunków.

Budowa Hydraulicznego Dźwigu Samochodowego

Budowa HDS jest podobna niezależnie od producenta - czy to Hiab, Palfinger, Fassi czy inny. Różnice dotyczą głównie detali konstrukcyjnych, systemów sterowania i dodatkowego wyposażenia. Główne elementy to:

1. Podstawa żurawia: To rama pośrednia i płyta montażowa łączące urządzenie z podwoziem pojazdu. Prawidłowy montaż ma kluczowe znaczenie dla stateczności całego układu i trwałości samochodu.
2. Kolumna: Pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia.
3. Wysięgnik: Główna część robocza żurawia, składająca się z sekcji teleskopowych (najczęściej 3-6). Konstrukcja wysięgnika składa się z układu przekrojów zamkniętych oraz segmentów teleskopowych wysuwanych w sposób hydrauliczny. Często przy przenośnych żurawiach samochodowych stosuje się metodę przedłużenia wysięgnika o dodatkowe ramię teleskopowe montowane na końcu wysięgnika. Zasięg ramienia w zależności od modelu wynosi od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.
4. Układ hydrauliczny: To serce każdego HDS. Pompa hydrauliczna napędzana silnikiem pojazdu (przez przystawkę mocy PTO) tłoczy olej pod ciśnieniem 350 bar do rozdzielaczy i siłowników.
5. Podpory (łapy): To wysuwane ramiona ze stopami, które stabilizują pojazd podczas pracy. Typowy HDS ma 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór zwiększa udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem. Praca żurawi samochodowych odbywa się na tak zwanych łapach czyli podporach zamontowanych na odpowiednio stabilnym i nośnym podłożu.

Większość dźwigów hydraulicznych samochodowych przygotowana jest do natychmiastowego użycia bez konieczności montażu wysięgnika. Istnieją również konstrukcje, które muszą zostać zmontowane na budowie, między innymi są to pojedyncze elementy wysięgnika lub dodatkowe oprzyrządowania robocze.

Sterowanie HDS: Od Konsoli po Pilot Radiowy

Sterowanie HDS odbywa się z konsoli na pojeździe, za pomocą pilota przewodowego lub pilota radiowego. Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD pokazujące parametry pracy. Sterowanie radiowe oferuje szereg korzyści:

• Zasięg i swoboda: Pilot radiowy pozwala na sterowanie HDS z zasięgiem do 100 metrów, co zapewnia operatorowi większą swobodę ruchów i lepszą widoczność obszaru pracy, w tym samego ładunku.
• Bezpieczeństwo i precyzja: Konsola z profesjonalnym joystickiem pozwala na bezpieczną obsługę nawet przy użyciu rękawic roboczych. Nowatorski system sterowania oparty na falach wysokiej częstotliwości pozwala na lepszą płynność i proporcjonalność ruchu, co przekłada się na większą precyzję operacji.
• Zgodność z normami: System sterowania jest zgodny z klasą 1 rozporządzenia w sprawie bezpieczeństwa europejskiego EN 300220-1, co określa specyfikacje dotyczące niezawodnego sprzętu radiowego.
• Długa żywotność baterii: Nadajnik zasilany jest przez wysokiej pojemności baterię o długiej żywotności, pozwalającą na ponad 2000 godzin pracy ciągłej. Przy jednozmianowym dziennym cyklu pracy to 2 lata eksploatacji, co wielokrotnie przewyższa żywotność tradycyjnych baterii.

Wszystkie nowe żurawie HMF ze sterowaniem radiowym wyposażone są w system bezpieczeństwa RCL 5400.

Bezpieczna Obsługa i Przepisy UDT

Statystyki są jednoznaczne - większość wypadków z udziałem HDS wynika z utraty stateczności, nieprawidłowego podparcia, błędów w zawieszeniu ładunku i braku komunikacji między operatorem a pomocnikiem. Do obowiązków operatora należy przede wszystkim zapewnienie sobie i innym bezpieczeństwa. Operator dźwigów HDS musi podjąć niezbędne środki ostrożności, aby móc wykonywać swoją pracę w sposób wydajny i bezpieczny.

Zasady BHP przy obsłudze HDS:

• Przed rozpoczęciem pracy zawsze rozłóż podpory na pełny rozstaw.
• Sprawdź wskaźniki poziomowania pojazdu.
• Unikaj pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu.
• Każdy żuraw ma tabelę (diagram) udźwigu określającą maksymalne obciążenie w funkcji zasięgu. Zakaz „szacowania na oko” jest bezwzględny.
• Przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie - ta zależność jest odwrotnie proporcjonalna do kwadratu zasięgu.
• Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach stosuj podkłady drewniane lub stalowe o wymiarach minimum 50×50 cm.
• Wyznacz obszar pracy żurawia - promień pracy plus minimum 5 metrów. Oznakuj strefę taśmą lub barierami. Bezwzględny zakaz przebywania osób pod ładunkiem i w zasięgu ramienia.
• Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności. Stosuj ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefonów.

Dozór Techniczny (UDT) i uprawnienia:

Żurawie HDS w Polsce podlegają dozorowi technicznemu sprawowanemu przez Urząd Dozoru Technicznego (UDT). Wszystkie żurawie HDS muszą być sprawdzane przez dozór techniczny. Dozorowi technicznemu nie podlegają żurawie przeładunkowe o udźwigu do 250 kg.

Uprawnienia UDT są wymagane dla operatorów żurawi przenośnych, przeładunkowych, przewoźnych i leśnych. Dotyczy to pracowników firm budowlanych, logistycznych, transportowych i leśnych. Każda kategoria upoważnia do obsługi określonego typu urządzeń.

Rodzaje i zakres badań, którym podlegają dźwigi HDS, reguluje Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176), wydane na podstawie Rozporządzenia Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468).

Rodzaje badań UDT:

• Badania okresowe: Przeprowadzane są w celu stwierdzenia, czy eksploatujący wykonał zalecenia wydane przez inspektora UDT wpisane w protokół z poprzedniego badania. Oprócz tego inspektor UDT sprawdza, czy w toku użytkowania nie powstały uszkodzenia lub czy nie zmienił się ogólny stan żurawia.
• Doraźne badania eksploatacyjne: Zlecane są w momencie, w którym została przeprowadzona modernizacja, naprawa, wymiana elementu oraz po ponownym montażu dźwigów HDS. Głównym celem badania jest wykrycie, czy wykonany montaż bądź naprawa nie miały większego wpływu na bezpieczną eksploatację dźwignicy.
• Doraźne badania powypadkowe i poawaryjne: Wykonywane są tylko i wyłącznie na prośbę eksploatującego w momencie, gdy podczas użytkowania dźwigu HDS doszło do wypadku bądź awarii.

Szkolenia dla operatorów HDS:

Jeśli planujesz zostać operatorem HDS lub chcesz rozszerzyć swoje kwalifikacje, profesjonalne szkolenie to najlepsza inwestycja. Podczas zajęć teoretycznych poznasz przepisy UDT, nauczysz się czytać tabele udźwigu i dokumentację techniczną. Omówione zostaną typowe zagrożenia w pracy operatora oraz metody ich minimalizowania. Praktyka to kluczowy element szkolenia - około 70% czasu kursu. Kurs kończy się omówieniem przebiegu egzaminu państwowego - zarówno części teoretycznej (przykładowe pytania testowe), jak i praktycznej (wymagane manewry). Zdobycie uprawnień UDT to pierwszy krok do legalnej i bezpiecznej pracy jako operator HDS.

Wyposażenie Dodatkowe i Producenci HDS

Hydrauliczny dźwig samochodowy - czyli popularny HDS występuje w wielu różnorodnych konfiguracjach. Producenci żurawi samochodowych, tacy jak HMF, Hiab, Palfinger czy Fassi, oferują szeroki wachlarz rozwiązań.

Akcesoria dodatkowe:

Żurawie hds w wersji podstawowej dostarczamy do klienta z hakiem, co jest standardem. Ze względu jednak na indywidualne potrzeby klienta i jego firmy, urządzenia mogą zostać dodatkowo wyposażone w szereg akcesoriów, takich jak:

• chwytaki paletowe
• chwytaki do złomu
• rotatory
• wyciągarki
• łyżki do materiałów sypkich
• wiertnice
• widły paletowe i inne.

Od kilku lat niezmiennie poleca się niezawodne akcesoria do żurawi hds duńskiej marki BSV. Firma ta jest w stanie wyprodukować akcesoria na indywidualne zlecenie każdego klienta - i nie musi to być wcale zlecenie na hurtowe ilości akcesoriów.

Niestandardowe montaże HDS (przykłady HMF):

• Żurawie samochodowe HMF na pojazdach gaśniczych: We współpracy z firmą SZCZĘŚNIAK Pojazdy Specjalne Sp. z o.o. od wielu lat dostarczane są pojazdy do szkół pożarniczych i do jednostek Państwowej Straży Pożarnej na terenie całego kraju.
• Żurawie samochodowe HMF dla wojska: Jedną z flagowych realizacji była dostawa we współpracy z firmą SZCZĘŚNIAK Pojazdy Specjalne Sp. z o.o. dla armii czeskiej.
• HDS na traktorze: Żurawie przeładunkowe marki HMF można również spotkać na traktorach.
• HDS na pojeździe gąsienicowym: Realizowano projekty zakładające montaż hds HMF na Prinoth PANTHER.
• Żuraw samochodowy na ratraku: Taką realizację z hdsem marki HMF można podziwiać w Białce Tatrzańskiej.

Wybór żurawia samochodowego to nie taka prosta sprawa. To tak, jakby zapytać: ile kosztuje samochód? A gdzie marka, wyposażenie, rocznik? Odpowiednie dobranie rodzaju żurawia, przestrzeganie przepisów UDT i dbanie o regularne przeglądy techniczne pozwolą uzyskać sprzęt, który znacząco usprawni codzienną pracę przedsiębiorstwa, minimalizując koszty i czas realizacji zadań logistycznych.
