Elektrozawory, nazywane również zaworami elektromagnetycznymi, stanowią kluczowy element automatyki w nowoczesnych maszynach rolniczych, takich jak siewniki czy rozsiewacze marki Kuhn. Ich zadaniem jest precyzyjne sterowanie przepływem cieczy lub gazów za pomocą sygnałów elektrycznych, co pozwala na automatyzację procesów bez konieczności użycia siły fizycznej operatora.
Podstawowa zasada działania
Elektrozawór to inteligentny „strażnik” przepływu. W stanie spoczynku (bez napięcia) zawór pozostaje w swojej pozycji bazowej - albo zamkniętej (NC - Normally Closed), albo otwartej (NO - Normally Open). Gdy przez cewkę przepływa prąd, powstaje pole elektromagnetyczne, które przyciąga metalowy rdzeń (nurnik), pokonując opór sprężyny i zmieniając położenie zaworu.
Logika pracy w układach hydraulicznych

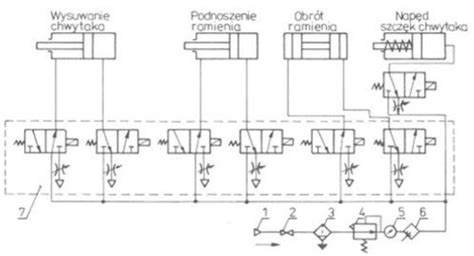

W typowych układach stosowanych w maszynach rolniczych, elektrozawór rozdzielający działa w oparciu o przypisane porty:
- Port 1: Zasilanie ciśnieniem.
- Port 2 i 4: Wyjścia sygnału na odbiorniki.
- Port 3 i 5: Odpowietrzenie do atmosfery.
W stanie bez zasilania, ciśnienie z portu 1 jest kierowane na port 2, podczas gdy port 4 jest połączony z odpowietrzeniem. Po przesterowaniu cewki sygnałem elektrycznym, zawór zmienia położenie: port 1 podaje ciśnienie na port 4, a odpowietrzenie odbywa się z portu 2 do 3.
Zastosowanie w siewnikach Kuhn
W siewnikach serii VENTA oraz rozsiewaczach MDS, elektrozawory pełnią szereg istotnych funkcji:
Precyzyjne dozowanie i ścieżki technologiczne
- System VISTAFLOW: Inteligentne zawory ścieżek technologicznych monitorują przepływ nasion w przewodach. Dzięki nim możliwe jest zakładanie ścieżek nawet przy niekompatybilnych szerokościach roboczych siewnika i opryskiwacza.
- Elektryczny napęd aparatów wysiewających: Pozwala na modulowanie dawki wysiewu w czasie rzeczywistym, ręcznie lub za pomocą systemu GPS, bez konieczności opuszczania kabiny ciągnika.
Diagnostyka i serwis
Nawet najbardziej niezawodne systemy wymagają kontroli. Najczęstsze problemy z elektrozaworami to:
- Zanieczyszczenia: Drobinki brudu lub rdzy mogą zablokować ruch rdzenia.
- Uszkodzenia elektryczne: Przepalenie cewki na skutek przegrzania lub skoków napięcia.
- Zużycie uszczelnień: Utrata elastyczności uszczelek prowadząca do nieszczelności układu.
1265597LG Cewka elektrozaworu 12V 23x36,5 mm
Rodzaje zaworów elektromagnetycznych
| Typ zaworu | Charakterystyka |
|---|---|
| Bezpośredniego działania | Otwierają lub zamykają główny otwór; idealne dla niskich przepływów. |
| Pośredniego działania (serwomechanizm) | Wykorzystują ciśnienie medium do wspomagania otwarcia zaworu; wymagają minimalnej różnicy ciśnień. |
| Półbezpośrednie | Łączą cechy obu powyższych, działając od zera barów przy zachowaniu wysokiej przepustowości. |
| Bistabilne (zatrzaskowe) | Wymagają jedynie chwilowego impulsu prądu do zmiany stanu, co pozwala na oszczędność energii. |
Zrozumienie działania tych komponentów pozwala na bardziej efektywną eksploatację maszyn Kuhn, zapewniając precyzyjne dawkowanie materiału siewnego i niezawodną pracę w trudnych warunkach polowych.
