Wózki widłowe to maszyny niezbędne w magazynach, zakładach przemysłowych i na placach budowy, kluczowe dla efektywnego przenoszenia ładunków. Serce ich funkcjonowania stanowi sterownik silnika oraz cały system elektroniki, który zarządza pracą maszyny, zapewniając płynność, precyzję i niezawodność działania. Bez wątpienia, sterowniki są centralnym elementem elektrycznych oraz spalinowych wózków widłowych i paletowych.
Rola i Funkcje Sterowników w Wózkach Widłowych

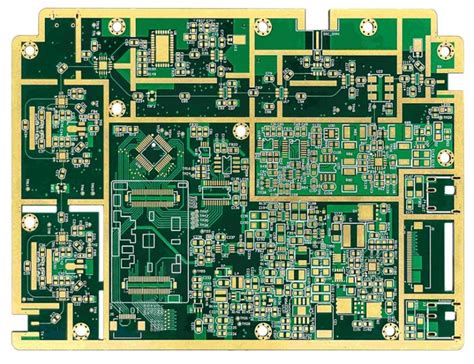

Sterowniki elektroniczne wózków widłowych, takie jak modele Linde H25 i Linde E16, są kluczowe dla prawidłowego funkcjonowania pojazdu. Zarządzają one pracą silnika, odpowiadają za kontrolę jazdy, podnoszenie oraz dodatkowe funkcje urządzenia. Współczesne sterowniki działają w oparciu o zintegrowane układy elektroniczne, które komunikują się z silnikami prądu stałego lub zmiennego.
Najnowsze modele są wyposażone w algorytmy optymalizujące zużycie energii i monitorujące stan podzespołów w czasie rzeczywistym. Wybór odpowiedniego sterownika ma ogromne znaczenie dla funkcjonowania całego urządzenia. Każdy model wózka wymaga konkretnego sterownika, a inwestycja w odpowiedni to gwarancja efektywności, bezpieczeństwa i oszczędności.
Typy Silników i Ich Sterowanie
Wyróżniamy trzy główne rodzaje silników w wózkach widłowych: spalinowe (benzynowe, na olej napędowy, LPG) oraz elektryczne. Silniki spalinowe zapewniają większą wydajność i siłę, przez co mogą przenosić większe ładunki. Natomiast jeśli urządzenie posiada silnik elektryczny, jego główny atut stanowi wydajna, ekologiczna i cicha praca.
Wózki widłowe z napędem elektrycznym stają się standardem w nowoczesnych magazynach. Serce każdego takiego pojazdu stanowi silnik elektryczny - urządzenie zamieniające energię elektryczną w energię mechaniczną. Kluczowym elementem jest wirnik, który znajduje się wewnątrz obudowy silnika. Cały proces polega na tym, że dostarczane źródła prądu - najczęściej akumulator - powodują przepływ prądu w uzwojeniach. W wyniku oddziaływania pola magnetycznego powstaje moment obrotowy, który wprawia wirnik w ruch.
Starsze konstrukcje bazują na silnikach prądu stałego (DC), charakteryzujących się prostotą i łatwą kontrolą momentu obrotowego. Nowsze rozwiązania wykorzystują silniki prądu przemiennego (AC), które są bardziej efektywne energetycznie i trwałe, umożliwiając stosowanie silników bezszczotkowych i zapewniając dużą precyzję obrotu wirnika.
Sterowanie Układem Hydraulicznym

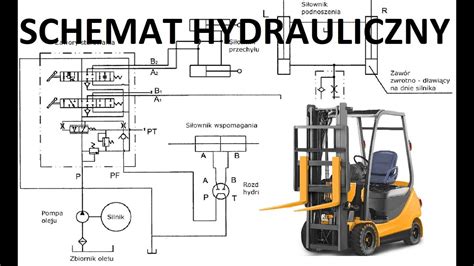

Do prawidłowego działania wózka widłowego niezbędny jest układ hydrauliczny, który odpowiada za unoszenie ładunków oraz bezpieczeństwo pracy. Sterowniki silnika często integrują się ze sterowaniem hydrauliką. Układ napędowy hydrauliczny wózka widłowego składa się ze zbiornika paliwa, pompy hydraulicznej, zaworów hydraulicznych i cylindrów hydraulicznych. Pompa hydrauliczna dostarcza olej do zaworów hydraulicznych, które z kolei, sterowane elektronicznie, kontrolują cylindry hydrauliczne, aby wykonywać różne czynności wózka widłowego. Przykładowo, sterowanie elektrozaworami wymaga płynnej regulacji napięcia (0-6 V) dla precyzyjnego ruchu masztu, a potencjometry pełnią rolę dźwigni sterującej.
Sterowniki w Zintegrowanych Systemach Bezpieczeństwa
Sterownik silnika jest również integralną częścią szerszego systemu bezpieczeństwa wózka widłowego. Może on współpracować z układem hamulcowym, na przykład poprzez odcięcie mocy silnika w sytuacjach awaryjnych, co zapobiega utracie kontroli. Ponadto, sterowniki mogą być zintegrowane z urządzeniami zabezpieczającymi przed przewróceniem oraz innymi wyłącznikami bezpieczeństwa, zwiększając stabilność wózka widłowego podczas pracy.
Typowe Usterki i Naprawa Sterowników
Awaria sterownika w wózku widłowym jest niemiłym zaskoczeniem - paraliżuje maszynę i wstrzymuje prace, często następuje bez wcześniejszych ostrzeżeń. Nowy sterownik to konkretny wydatek, bo zazwyczaj kosztuje przynajmniej 10 000 złotych, a bywa, że i kilka razy więcej. Cena nowego sterownika wynika z jego złożoności, obsługi mocnych silników oraz konieczności zapewnienia wysokiej precyzji i płynności ruchu. Producenci zdają sobie sprawę z kluczowej roli tego elementu i nierzadko narzucają wysoką marżę, a niektóre modele są nawet zalewane żywicą, aby utrudnić potencjalną regenerację.
Jednakże, nie należy się załamywać, ponieważ nawet mocno uszkodzone egzemplarze sterowników da się uratować. Firmy specjalizujące się w naprawie elektroniki przemysłowej oferują kompleksowe usługi naprawy różnego rodzaju sterowników elektronicznych. Sterowniki do wózków widłowych mogą być spalone, uszkodzone mechanicznie lub niesprawne w wyniku zwarcia.
Typowe usterki obejmują:
- Błąd sterownika związany z brakiem jazdy.
- Sterownik nie wykrywa pomiaru napięcia na boczniku prądowym.
- Pękające cewki wysokiego napięcia lub brak pracy na jeden cylinder (w przypadku sterownika silnika Kubota EG544-11000, występującego w wózkach Still i Jungheinrich).
- Usterki, takie jak te w sterownikach JLG E400 AJP (np. sterownik 1600292 z błędem 7740 lub 774).
Serwisy elektroniki w Gliwicach, takie jak Irapol, specjalizują się w profesjonalnej naprawie sterowników do wózków widłowych (Linde, Cesab, Manitou, Cat, JCB, Crown i wiele innych), a także do koparek, ładowarek, myjek i innych urządzeń przemysłowych. Naprawa sterowników Mitsubishi F8TJ0371 3729 czy Still EG544 jest często oferowana. Regeneracja sterowników jest często bardziej opłacalna od wymiany i pozwala na szybsze przywrócenie wózka do sprawności, zwłaszcza gdy dystrybutor nie ma części zamiennych na miejscu. Firmy te oferują pełną gwarancję na swoje usługi, często twierdząc, że naprawione elementy elektroniczne są lepszej jakości niż fabryczne.
Samodzielna Budowa Sterowników: Wyzwania i Ryzyka
W obliczu wysokich kosztów nowych sterowników, pojawia się temat samodzielnej budowy lub modyfikacji. Dyskusja często dotyczy budowy własnego sterownika hydrauliki do wózka widłowego z uszkodzonym oryginalnym modułem elektronicznym. Taki projekt może obejmować obsługę oryginalnych, specyficznych potencjometrów (np. dwu-wyjściowych o zakresie około 30 stopni i rezystancji 0,5k-4,9kΩ), sterowanie 6 cewkami elektrozaworów za pomocą PWM, kontrolę ciśnienia oleju oraz diagnostykę stanu potencjometrów i cewek (w tym wykrywanie zwarć i uszkodzeń MOSFET-ów).
Układ testowy może być realizowany na mikrokontrolerze (np. ATmega lub PIC18F4431) z wykorzystaniem driverów do sterowania zaworami. Koszt elementów do samodzielnej budowy może wynosić około 200 PLN, co jest znacznie mniej niż oryginalny sterownik (~10 000 PLN). Wspomniano także alternatywne podejścia do sterowania hydrauliką, takie jak proste układy mechaniczne ze stycznikami i krańcówkami, oraz bardziej zaawansowane rozwiązania z magistralą CAN.
Bezpieczeństwo i Aspekty Prawne
Jednak samodzielne konstrukcje i przeróbki wiążą się z poważnymi kwestiami bezpieczeństwa, odpowiedzialności cywilnej, wymogów Urząd Dozoru Technicznego (UDT) oraz certyfikacji CE. UDT sprawuje nadzór nad bezpieczeństwem użytkowania wózków widłowych. Stosowanie niezatwierdzonych modyfikacji lub samodzielnie wykonanych sterowników może skutkować utratą gwarancji, certyfikatów i dopuszczenia do użytkowania przez UDT.
Cena gotowych, fabrycznych sterowników jest wysoka również dlatego, że wlicza w sobie ewentualne ryzyko i odpowiedzialność cywilną producenta. Samodzielna przeróbka, np. wymiana modułu na inny, musi być zatwierdzona i odebrana przez odpowiednie organy. Nie ma możliwości, aby przypadkowy elektronik stworzył układ do wózka widłowego i uzyskał "legalizację UDT" ot tak sobie. Cały projekt musi być zatwierdzony, proces produkcji nadzorowany, układ musi spełniać wymagania narzucone normami, a także konieczne jest uzyskanie niezbędnych certyfikatów. Brak spełnienia tych wymogów niesie ze sobą ogromne ryzyko - spadająca paleta o wadze 1 tony z kilku metrów może zagrozić zdrowiu i życiu obsługi, co podkreśla konieczność dokładnego zastanowienia się nad bezpieczeństwem.
Istnieją także głosy krytyki dotyczące jakości nowych, fabrycznych urządzeń, które często bywają gorzej dopracowane i zawierają więcej błędów niż starsze konstrukcje, a znak CE jest czasem interpretowany jako "Chinese Export", co podważa zaufanie do standardów. Niemniej jednak, odpowiedzialność za ewentualne szkody zawsze spada na osobę, która dokonała modyfikacji.
Produkcja wózka widłowego krok po kroku cz. IV: Oś napędowa, silnik i kabina
Podsumowanie
Prawidłowa praca wszystkich elementów wózków widłowych zależy od stosowania markowych, dedykowanych części zamiennych. Sterowniki silnika są niekwestionowanym "sercem" każdego wózka widłowego, a ich niezawodność bezpośrednio przekłada się na wydajność, precyzję i przede wszystkim bezpieczeństwo pracy. Złożoność tych układów, wysokie koszty nowych części oraz rygorystyczne wymagania prawne i bezpieczeństwa sprawiają, że ich naprawa i wybór powinny być powierzone profesjonalistom, mającym doświadczenie w naprawie elektroniki przemysłowej, zarówno nisko, jak i wysoko napięciowej.
