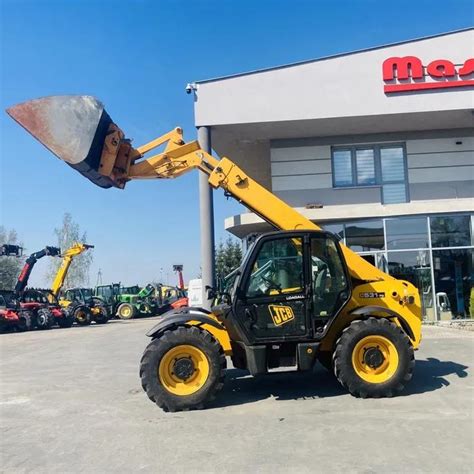

Sterownik skrzyni biegów w ładowarkach teleskopowych JCB: diagnostyka i typowe usterki

Prawidłowe działanie skrzyni biegów jest kluczowe dla efektywności i bezpieczeństwa pracy ładowarek teleskopowych JCB. Problemy ze sterownikiem skrzyni biegów (TCU - Transmission Control Unit) mogą objawiać się w różny sposób, od opóźnień w zmianie biegów po całkowity brak niektórych przełożeń, zarówno w trybie manualnym, jak i automatycznym.

Diagnostyka i typowe problemy sterownika skrzyni biegów JCB

Objawy problemów ze skrzynią biegów

Użytkownicy ładowarek, takich jak JCB 530 SXL z 2002 roku, często zgłaszają różnorodne objawy wskazujące na problemy ze sterowaniem skrzynią biegów. Przy manualnej zmianie biegów, realizowanej przełącznikiem w lewej manetce, wszystkie biegi mogą działać zarówno do przodu, jak i do tyłu, jednakże niektóre z nich mogą włączać się z opóźnieniem.

W trybie automatycznej zmiany biegów, często pojawia się odczucie braku niektórych przełożeń, na przykład pierwszego i czwartego biegu. Może to skutkować ograniczeniem prędkości maksymalnej maszyny. Przykładowo, podczas jazdy w manualu na trzecim biegu maszyna może osiągać maksymalnie 20 km/h. W trybie automatycznym prędkość może wzrosnąć do 27 km/h, jednak po przekroczeniu tej wartości skrzynia może się rozłączyć, powodując spowolnienie maszyny do 25 km/h. Po ponownym wciśnięciu pedału gazu ładowarka może przyspieszyć do 27 km/h, by po przekroczeniu tej prędkości ponownie zwolnić.

W niektórych przypadkach sporadycznie zdarza się, że skrzynia "rozblokowuje się", umożliwiając działanie czwartego biegu, co objawia się wyższą prędkością, na przykład około 35 km/h przy 2000 obr/min.

Kody błędów i ich interpretacja

W przypadku awarii sterownik skrzyni biegów może generować kody błędów, które są kluczowe w diagnostyce. Przykładem jest błąd ZF 83, który pojawił się w ładowarce ze skrzynią biegów ZF 4WG-190. Zgodnie z informacjami diagnostycznymi, błąd ten wskazuje na problem pomiędzy modułem sterującym skrzyni biegów (TCU) a biegiem K4. Taka sytuacja może wystąpić na przykład podczas jazdy na czwartym biegu w momencie redukcji na trzeci.

Metody diagnostyki

Aby zlokalizować przyczynę usterki, należy przeprowadzić szczegółową diagnostykę. Użytkownik podejrzewał problemy z czujnikami, ECU, filtrami oraz wiązką elektryczną. Zalecane kroki diagnostyczne obejmują:

• Wizualna inspekcja okablowania: Należy sprawdzić wszystkie kable idące od sterownika do skrzyni biegów pod kątem przetarć, pęknięć czy innych uszkodzeń mechanicznych.
• Sprawdzenie zasilania elektrozaworów: Konieczne jest zweryfikowanie, czy na elektrozaworach w skrzyni biegów, odpowiedzialnych za poszczególne biegi (np. K4), pojawia się prawidłowe napięcie.
• Pomiar rezystancji cewek: Elektrozawory są wyposażone w cewki, których rezystancja jest istotnym parametrem. Odstępstwa od wartości nominalnych mogą wskazywać na uszkodzenie. Wartości referencyjne dla sprawnych cewek są kluczowe do porównania.
• Diagnostyka modułu TCU: W przypadku, gdy powyższe kroki nie przynoszą rozwiązania, należy rozważyć diagnostykę samego modułu TCU.
• Sprawdzenie manetki zmiany biegów: Problemy mogą również leżeć po stronie manetki zmiany biegów, która odpowiada za przekazywanie sygnałów do sterownika.

Przykład rozwiązania problemu: Uszkodzona cewka

W jednym z udokumentowanych przypadków, problem z działaniem skrzyni biegów został skutecznie rozwiązany poprzez wymianę uszkodzonej cewki. Po pomiarach okazało się, że rezystancja uszkodzonej cewki wynosiła 5.86 do 6 Ω (mierzone prostym miernikiem za 30 zł), podczas gdy na dobrych cewkach wartość ta wynosiła 2.86 Ω. Oznaczało to, że rezystancja uszkodzonej cewki była dwukrotnie wyższa niż powinna. Fizyczne otwarcie starej cewki potwierdziło jej uszkodzenie, wyjaśniając problem z brakiem prawidłowego działania.

Ważne komponenty i ich rola

System sterowania skrzynią biegów w ładowarkach JCB opiera się na kilku kluczowych elementach:

• TCU (Transmission Control Unit): Główny sterownik odpowiedzialny za zarządzanie pracą skrzyni biegów, odbierający sygnały z czujników i manetki, a następnie sterujący elektrozaworami.
• Czujniki: Monitorują parametry pracy skrzyni, takie jak prędkość obrotowa wałów, temperatura oleju czy pozycja biegów.
• Elektrozawory (solenoidy): Odpowiadają za otwieranie i zamykanie kanałów hydraulicznych w skrzyni, co umożliwia załączanie poszczególnych biegów. Cewki w elektrozaworach są ich kluczowym elementem wykonawczym.
• Wiązka elektryczna: Zapewnia połączenie komunikacyjne i zasilanie między TCU, czujnikami i elektrozaworami.

Systematyczna diagnostyka i porównywanie wyników pomiarów z wartościami referencyjnymi są niezbędne do szybkiego i skutecznego rozwiązania problemów ze sterownikiem skrzyni biegów w ładowarkach teleskopowych JCB.
