Sworzeń mostu, często nazywany również sworzniem zwrotnicy lub kingpinem, jest kluczowym elementem w systemie kierowniczym i zawieszenia maszyn budowlanych, takich jak ładowarki teleskopowe czy koparko-ładowarki JCB. Jego prawidłowe działanie ma fundamentalne znaczenie dla bezpieczeństwa i precyzji pracy maszyny. Zapieczony lub uszkodzony sworzeń może prowadzić do poważnych problemów, objawiających się na przykład niepożądanym ruchem mostu.
Rozpoznanie Problemu Zapieczonego Sworznia
Jednym z pierwszych sygnałów problemu ze sworzniem może być sytuacja, gdy "most Ci się rusza". Zapieczony sworzeń jest częstym problemem, który znacznie utrudnia, a czasem uniemożliwia jego demontaż w standardowy sposób. Wymiana zapieczonych sworzni wymaga zastosowania specyficznych metod i narzędzi, co często stanowi spore wyzwanie nawet dla doświadczonych mechaników.
Konstrukcja Sworznia i System Blokujący
Standardowy sworzeń mostu w maszynach JCB posiada od wewnątrz śrubę blokującą, która zabezpiecza go przed przemieszczeniem. Z kolei od zewnątrz w samym sworzniu powinien znajdować się otwór gwintowany, przeznaczony do wyciągania elementu przy użyciu specjalistycznych narzędzi.
Metody Usuwania Zapieczonych Sworzni
Metoda 1: Grzanie i Uderzanie
Jedną z podstawowych technik ułatwiających demontaż zapieczonych sworzni jest grzanie. Ciepło powoduje rozszerzenie materiału, co może poluzować zapieczone połączenie. "Grzanie może pomóc, jeżeli Ci się sworznie zapiekły." W wielu przypadkach "w sytuacji pozostaje grzać palnikiem, duże narzędzie perswazji w dłoń i tłuc", czyli stosować uderzenia młotkiem.
Łączenie mostu w Milsku

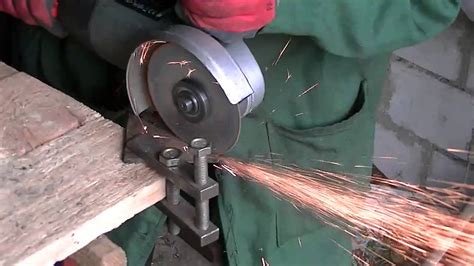

Metoda 2: Cięcie Fleksem (Szlifierką Kątową)
W przypadku silnie zapieczonych sworzni, gdy inne metody zawodzą, konieczne może być ich przecięcie. "Wymianę zapieczonych sworzni robię w następujący sposób: przecinam te sworznie dużym fleksem (szlifierką kątową), tarcza tnąca mieści się między drążkiem a zwrotnicą." Proces ten wymaga precyzji i może być realizowany etapami: "najpierw z góry, potem podnoszę na windzie drążek kierowniczy i wkładam tarczę od dołu."
Metoda 3: Nawiercanie, Gwintowanie i Wyciąganie
Alternatywną metodą jest próba nawiercenia sworznia. "Ja myślałem o nawierceniu z jednej strony, a później naparzanie młotkiem." Ta metoda może być rozwinięta poprzez wykonanie gwintu w nawierconym otworze i użycie specjalnego narzędzia. "Sworzeń wiercimy, gwintujemy i używamy takiego, jakby to nazwać, ściągaczo-pobijaka." Należy jednak pamiętać, że jest to zadanie wymagające i trudne, o czym świadczy doświadczenie, gdzie "na każdy centymetr sworznia urywała się szpilka od tego ściągacza."
Specyfika Sworzni Kulistych
W niektórych maszynach JCB, zwłaszcza starszych rocznikowo, mogą występować sworznie kuliste wkładane w zwrotnice na stożku. W takim przypadku "można podeprzeć podnośnik pod sworzeń od dołu, podwindować do góry i uderzać przez jakieś drewno w zwrotnicę przy samym gnieździe." To pozwala na wykorzystanie siły podnośnika do wsparcia procesu demontażu.
Wyzwania i Skrajne Przypadki Demontażu
"To masz problemik z tym sworzniem" - ta uwaga dobrze oddaje trudność zadania. Jak pokazuje praktyka, "urwany sworzeń przeważnie jest tak zapieczony, że nawet nie drgnie." W skrajnych przypadkach demontażu zapieczonego sworznia, w maszynach, które zostały "rozbebeszone prawie do samej ramy", konieczne było zastosowanie drastycznych środków. "U siebie musieliśmy palnikiem rozcinać ramę zaraz przy tej śrubie blokującej i rozszerzać." Takie działania są ostatecznością i wiążą się z ryzykiem uszkodzenia konstrukcji, dlatego "wypalać się bałem, bo by prawdopodobnie (uszkodziło ramę)." Ogólnie panuje zgoda co do tego, że problem zapieczonych sworzni jest bardzo poważny i często wymaga niestandardowych rozwiązań.
