W nowoczesnych systemach sterowania żurawi HDS marki Hiab (takich jak MiniSpace, Space 3000/4000/5000/6000) sygnały dźwiękowe oraz kody pojawiające się na wyświetlaczu są kluczowymi informacjami diagnostycznymi. Zrozumienie sposobu komunikacji sterownika pozwala na szybszą identyfikację usterek i przywrócenie sprawności maszyny.

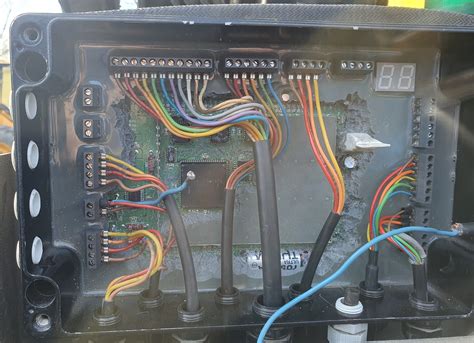

Interpretacja komunikatów na wyświetlaczu
Na wyświetlaczu sterownika mogą pojawiać się liczby jedno- lub dwucyfrowe. Należy zwrócić szczególną uwagę na liczbę z kropką w prawym dolnym rogu - nie jest to numer błędu, lecz informacja o łącznej ilości usterek zapisanych w systemie. Dopiero kolejne liczby wskazują na konkretne problemy techniczne.
Przykładowe kody błędów i ich przyczyny:
- Kod 03: Często oznacza przerwę w obwodzie, np. po wciśnięciu przycisku bezpieczeństwa (Emergency Stop) lub problem z połączeniem wtyczki na pilocie.
- Kod 14: Może dotyczyć uszkodzenia konkretnego czujnika (np. czujnika nr 3).
- Kod 40: Często wskazuje na zbyt niski lub zbyt wysoki sygnał z czujnika (np. na bocianie), co sugeruje przerwy w okablowaniu.
- Kod 51: Błąd szyny CAN.
Instalacja Testera 👉 MultiDiag Pro + Q-Next + DELPHI 🚗💽🔌
Najczęstsze problemy techniczne
Wielu użytkowników żurawi Hiab boryka się z problemami wynikającymi z eksploatacji okablowania. Przerwy w obwodzie często nie wynikają z awarii samych czujników, lecz z uszkodzeń mechanicznych przewodów, szczególnie w miejscach połączeń (wtyczek) oraz w okolicach wysięgnika (tzw. bociana).
- Wtyczki i połączenia: Częstą przyczyną błędów jest wyrobienie się gniazd lub utlenienie styków. W sytuacjach awaryjnych delikatne poruszanie wtyczką przy sterowniku może tymczasowo przywrócić działanie żurawia.
- Uszkodzenia kabli: Jeśli błąd pojawia się sporadycznie, warto sprawdzić ciągłość przewodu („przegwizdać” go miernikiem). Często dochodzi do złamania żyły wewnątrz izolacji metr od łącznika.
- Cewki elektrozaworów: W przypadku niektórych błędów (np. kod 1-2 w systemie MiniSpace) problemem może być zwarcie lub przerwa w obwodzie cewki głównego elektrozaworu. Prawidłowa rezystancja cewki powinna wynosić 20-100 Ohm.
Procedury przeciążeniowe i ograniczniki
Systemy zabezpieczające w żurawiach Hiab opierają się na czujnikach ciśnienia oraz czujnikach żyroskopowych, które tworzą mapę pozycji ramion. Gdy system wykryje niedozwolone obciążenie, sterownik automatycznie rozłącza hydraulikę.
Ważne uwagi dotyczące serwisu:
- Wszelkie modyfikacje w układzie sterowania, takie jak wymiana czujników na nieoryginalne czy ingerencja w sterownik, są wyłapywane podczas przeglądów UDT.
- Każdy dźwig posiada książkę UDT, w której opisana jest zasada działania ogranicznika. Po zadziałaniu blokady operator może wykonywać tylko określone ruchy, zależnie od położenia ramion.
- Samodzielne naprawy elektroniki bez odpowiedniej diagnostyki są ryzykowne i mogą prowadzić do kosztownych uszkodzeń podzespołów.
