Sygnalizacja Usterek i Rozwiązywanie Problemów w Traktorkach Ogrodowych Partner

Traktorki ogrodowe, takie jak te marki Partner (często powiązanej z Husqvarną), są niezastąpionymi pomocnikami w pielęgnacji dużych powierzchni trawników. Podobnie jak każde urządzenie mechaniczne, mogą one napotkać różnego rodzaju usterki. Zrozumienie sygnałów ostrzegawczych i umiejętność podstawowej diagnostyki jest kluczowe dla szybkiego rozwiązania problemu i utrzymania sprzętu w dobrej kondycji. Poniżej przedstawiono najczęstsze objawy usterek oraz wskazówki, jak je zidentyfikować i usunąć.

Diagnostyka na podstawie diod LED stacji ładującej (systemy podobne do Automower®)

W przypadku robotów koszących lub traktorków z zaawansowanymi systemami ładowania, wykorzystującymi przewód ograniczający, komunikaty o błędach często sygnalizowane są poprzez diodę LED stanu na stacji ładującej. Choć poniższe opisy dotyczą głównie Husqvarna Automower® Connect, zasady diagnostyki kolorów diod LED mogą być podobne w niektórych systemach Partner lub innych powiązanych marek.

Dioda LED miga na niebiesko - problem z przewodem lub połączeniem

Migające niebieskie światło oznacza, że stacja ładująca nie może uzyskać kompletnego sygnału pętli. Jest to zazwyczaj spowodowane przerwanym przewodem ograniczającym lub wadliwym połączeniem.

• Wadliwe połączenie stacji ładującej: Sprawdź, czy przewód ograniczający stacji ładującej jest prawidłowo podłączony. Upewnij się, że końcówki przewodów są całkowicie wsunięte, a styki są czyste i dobrze zamocowane. Dowiedz się, jak rozwiązać ten problem: Jak podłączyć przewód ograniczający i przewody doprowadzające do stacji ładującej Automower®
• Przerwany lub uszkodzony przewód: Przewód mógł zostać przecięty albo uszkodzony podczas prac ogrodniczych, w wyniku pogody lub przez zwierzęta. Rozwiąż problem, postępując zgodnie z naszym przewodnikiem krok po kroku Jak znaleźć i naprawić przerwę w przewodzie instalacji Automower®.
• Sprawdzanie przewodu za pomocą multimetru: Odłącz przewód ograniczający od stacji ładującej i zmierz rezystancję (omy) na obu końcach przewodu. Prawidłowo działająca pętla zazwyczaj wykazuje niską wartość rezystancji. Jako wytyczną należy przyjąć około 0,8 oma na 100 m przewodu - na przykład instalacja o długości 200 m powinna wykazywać około 1,6 oma. Znacznie wyższa wartość, na przykład kilkaset omów, wskazuje na przerwę lub uszkodzenie przewodu.
• Przewód działa prawidłowo, ale kontrolka nadal miga na niebiesko: Jeśli rezystancja mieści się w oczekiwanym zakresie i wszystkie połączenia są prawidłowe, problem może dotyczyć płytki drukowanej stacji ładującej. Skontaktuj się z dilerem Husqvarna w celu pogłębienia kontroli.

Dioda LED świeci ciągłym niebieskim światłem - przewód jest podłączony, ale nie działa prawidłowo

Brak komunikatu o błędzie na wyświetlaczu robota, ale dioda LED na stacji ładującej miga na niebiesko. W niektórych przypadkach dioda LED na stacji ładującej może migać na niebiesko, podczas gdy robot nie wyświetla komunikatu o błędzie. Może się to zdarzyć, gdy robot koszący znajduje się z dala od stacji ładującej i nie próbował jeszcze wrócić do stacji. Robot koszący zazwyczaj wyświetla błąd, gdy próbuje znaleźć sygnał pętli.

Umieść robota koszącego w stacji ładującej, aby sprawdzić, czy pojawia się komunikat o błędzie.

• Jeśli błąd pojawi się, wykonaj czynności opisane w części „Dioda LED na stacji ładującej miga na niebiesko” powyżej.
• Jeśli nie pojawi się żaden błąd, a robot koszący ładuje się i pracuje normalnie, obserwuj instalację w ciągu kilku najbliższych dni. Przerywane, migające niebieskie światło może wskazywać na poluzowane połączenie przewodu lub częściowo uszkodzony przewód.

Dioda LED nie świeci - problem z zasilaniem lub energią elektryczną

Jeśli dioda LED na stacji ładującej jest całkowicie wyłączona, stacja ładująca nie jest zasilana.

• Sprawdź źródło zasilania: Sprawdź, czy zasilacz, przewód niskiego napięcia lub przewód zasilający nie są uszkodzone lub czy nie zostały nieprawidłowo podłączone do gniazda zasilania albo stacji ładującej.
• Sprawdź, czy nie wystąpiła awaria zasilania: Sprawdź, czy nie wystąpiła awaria zasilania lub czy włączony jest wyłącznik różnicowoprądowy.

Dioda LED świeci na czerwono - awaria zasilacza lub płytki stacji ładującej

Ciągłe czerwone światło wskazuje na możliwą awarię sprzętu w zasilaczu lub płytki drukowanej stacji ładującej.

• Spróbuj odłączyć zasilanie od stacji ładującej na 30 sekund, a następnie podłącz je ponownie.
• Jeśli czerwona kontrolka nadal świeci, skontaktuj się z dilerem Husqvarna w celu dalszej diagnostyki i naprawy.

Dioda LED świeci ciągłym zielonym światłem - problem z wykrywaniem sygnału

Ciągłe zielone światło oznacza, że stacja ładująca działa prawidłowo i wysyła sygnał pętli, ale robot koszący nie jest w stanie go wykryć. Może to być spowodowane odległością, układem instalacji lub zakłóceniami.

• Przerywana utrata sygnału podczas koszenia: Jeśli robot koszący znajdzie sygnał w stacji ładującej, ale utraci go podczas koszenia, niektóre obszary ogrodu mogą znajdować się zbyt daleko od przewodu ograniczającego lub w pobliżu źródeł zakłóceń. Obserwuj, gdzie w ogrodzie robot koszący traci sygnał, i sprawdź, czy te obszary nie znajdują się w pobliżu metalowych przedmiotów, zakopanych kabli lub na krawędzi zasięgu sygnału. W niektórych przypadkach miejscowe uszkodzenie przewodu ograniczającego w określonym obszarze może również spowodować przerywaną utratę sygnału.
• Po wykonaniu czynności serwisowych lub wymianie podzespołu: Jeśli błąd pojawił się po serwisowaniu robota koszącego lub stacji ładującej, może być konieczne wygenerowanie nowego sygnału pętli. Umieść urządzenie w stacji ładującej i stwórz nowy sygnał pętli. Możesz to zrobić w aplikacji, a w przypadku starszych robotów z klawiaturą - na samym robocie.
• Robot znajduje się zbyt daleko od przewodu ograniczającego: Upewnij się, że wszystkie części obszaru pracy znajdują się w zakresie sygnału przewodu ograniczającego. W przypadku innych modeli robotów koszących Automower® maksymalna odległość wynosi 35 m (115 stóp). Jeśli przewód instalacji przekracza maksymalną długość, siła sygnału może być zbyt słaba, aby robot koszący mógł ją wykryć. Zmniejsz długość przewodu instalacji.
• Zakłócenia spowodowane metalowymi przedmiotami: Metalowe przedmioty, takie jak ogrodzenia, stal zbrojeniowa lub zakopane kable w pobliżu stacji ładującej i przewodu ograniczającego, mogą zakłócać sygnał. Odsuń stację ładującą lub przewód ograniczający od źródła zakłóceń.
• Stacja ładująca nie została prawidłowo zainstalowana: Stacja ładująca może nie być skonfigurowana zgodnie z instrukcjami instalacji. Sprawdź instalację i dostosuj ją zgodnie z instrukcjami produktu: Przewodnik krok po kroku dla instalacji przewodu ograniczającego | Przewodnik krok po kroku dla instalacji bezprzewodowych.

Dioda LED miga na zielono - tryb ECO jest aktywny

Jeśli tryb ECO jest aktywny, sygnał pętli ze stacji ładującej jest wyłączony, gdy robot nie ma zaplanowanego koszenia. Jeśli ręcznie uruchomisz robota koszącego w obszarze pracy, może on nie wykryć sygnału.

• Aby włączyć sygnał pętli, umieść robota koszącego w stacji ładującej i uruchom go z tego miejsca.
• Aby ręcznie uruchomić robota koszącego w obszarze pracy: przed wyjęciem go ze stacji ładującej wciśnij przycisk STOP, aby włączyć sygnał pętli.

Dioda LED miga na żółto - problem z przewodem doprowadzającym

Migające żółte światło oznacza, że stacja ładująca wykrywa problem z przewodem doprowadzającym. Uszkodzenie to często nie jest widoczne i może wpływać na sygnał pętli, nawet jeśli przewód i połączenia wydają się być nienaruszone.

Sprawdź diodę LED na stacji ładującej i postępuj zgodnie z odpowiednią sekcją powyżej. Jeśli problem nadal występuje po sprawdzeniu przewodu i połączeń, mogło dojść do uszkodzenia wewnętrznych podzespołów robota koszącego lub stacji ładującej.

Typowe usterki i objawy w traktorkach ogrodowych Partner (i podobnych)

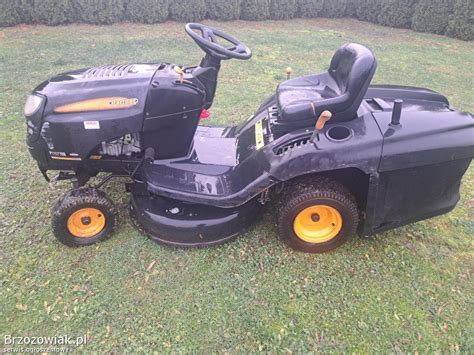

Poza systemami z diodami LED, traktorki ogrodowe często sygnalizują problemy poprzez swoją pracę, dźwięki lub widoczne objawy. Traktorek Partner P115B, z silnikiem Tecumseh, jest często przedmiotem zapytań dotyczących usterek. Oto najczęstsze z nich:

Problemy z uruchamianiem silnika

Słabe kręcenie rozrusznika lub brak rozruchu

• Symptomy: Traktorek kręci słabo, nie ma siły, żeby przełamać kompresję, rozrusznik jest nowy, ale problem nadal występuje. Po próbie z akumulatora z auta bez większych zmian. Obudowa rozrusznika (metalowy walec z zębatką przy silniku), przewód plus oraz stycznik (kostka gdzie wchodzi i wychodzi plus oraz są dwa cienkie przewody fioletowy i czarny) są gorące. Kiedy wkręcę świece, to już gdy jest moment przełamania, staje, nie ma siły. Słabo kręci, a na kablu bezpośrednio dobrze. Traktorek ma ciężko silnik obrócić, jakby aku słabe, jak ruszy to już kręci normalnie, zawsze odpali, tylko tak się męczy.
• Możliwe przyczyny i rozwiązania:
  • Problem z dekompresatorem: Słabe kręcenie rozrusznika lub problem z odpalaniem będzie spowodowany uszkodzonym lub przestawionym dekompresatorem na wale rozrządu. Na wałku rozrządu jest dekompresator, który przy powolnym obracaniu wału uchyla zawór, zmniejszając w ten sposób kompresję. U Ciebie zostało pewnie wspomnienie po nim. Można to obejść kasując luz na zaworach wydechowych, ale po dłuższym czasie może zaszkodzić gniazdom zaworowym.
  • Słaby akumulator lub połączenia: Potrzebujesz mieć naładowany i sprawny akumulator (przy słabszym iskra będzie ginęła przy kręceniu rozrusznikiem, na szarpak odpali pięknie). Pomimo nowego akumulatora problem może nadal występować. Sprawdź napięcie zasilania na płytce podczas kręcenia rozrusznikiem. Płytka zabezpieczeń w Stigach (a właścicielem marki ALPINA jest STIGA, model bliźniaczy Stigi to: 2098 Tornado) jest zwykle czuła na napięcie w instalacji elektrycznej, ze względu na konstrukcję diodową. Jak będziesz miał trochę słabszy akumulator to przekaźniki przestają być załączane (a jest ich trzy: gaszenie, rozrusznik, sprzęgło koszenia). Jedna kontrolka pokazuje też, że jest słaby akumulator, ale jest to raczej niemożliwe, bo jest to całkiem nowy akumulator.
  • Problemy ze stycznikiem/rozrusznikiem: Gorąca obudowa rozrusznika oraz gorący przewód plus i stycznik wskazują na duże obciążenie lub wewnętrzne zwarcie. Jeżeli by tak miało być (ładowanie przy rozruchu), to jeszcze bardziej byś obciążył rozrusznik.
  • Brak paliwa lub wilgotna świeca: Spróbuj wystartować "na plaka". Zobacz, czy paliwo doszło do pompki paliwa i czy pompuje w trakcie kręcenia. Jeśli wilgotne (świece), to tak, jakby paliwo się nie chciało zapalić. Kiedyś robiłem też tak, ale z motorowerem (silnik 2-suwowy), że po odkręceniu świecy wlewałem 2 krople paliwa bezpośrednio do cylindra, po czym wkręcałem świecę i odpalałem.
  • Olej zgęstniał: Jeśli traktorek miał ciężko obrócić silnik, a akumulator odłączony stał w domu, a po odczekaniu kilku minut palił ponownie, może to być spowodowane zgęstniałym olejem.

Silnik kręci, ale nie odpala lub gaśnie po chwili

• Symptomy: Traktorek kosiarka kręci, nie odpala i słychać stukanie w środku. Odpala na ssaniu tylko, nawet gdy ciepły. Falowanie silnika przy załączonym kosisku. Po wiosennej wymianie oleju jedno koszenie przebiegło normalnie. Traktorek weed eater 12HP po 10 min koszenia gaśnie.
• Możliwe przyczyny i rozwiązania:
  • Problemy z gaźnikiem/paliwem: Odpalanie tylko na ssaniu i falowanie silnika przy załączonym kosisku często wskazuje na problemy z gaźnikiem (zabrudzenie, zła regulacja). Jeśli nic nie było robione przy silniku ostatnio, ani czyszczenie gaźnika, wymiana filtra powietrza, świecy, a problem pojawił się nagle lub narastał z czasem, warto sprawdzić układ paliwowy.
  • Stukanie w silniku: Na moje oko jest to odgłos przeciwwagi wału korbowego. Miałem tak samo, ale po mocnym rozgrzaniu silnika i tylko na wolnych obrotach. Dałem wał z przeciwwagą do regeneracji.
  • Zabezpieczenia: Poza tym są zabezpieczenia m.in. czujnik na fotelu operatora i chyba czujnik na zamontowany kosz do trawy. Jak przy włączaniu kosiska zmniejszyć obciążenie siedzenia, będzie gasnąć. Jeśli pod siedzeniem jest wyłącznik zabezpieczający/gaszący traktorek bez obsługi, może on być przyczyną.

Problemy z układem ładowania

• Symptomy: Kontrolka ładowania nie świeci, choć czasami się po przekręceniu kluczyka zapali i zgaśnie. Coś tam ładuje, z tego co mierzyłem to ok 12,5 V i pomału rośnie. A po odpięciu akumulatora na zapalonym (wiem że się nie powinno robić) światła dużo jaśniej świecą, więc coś ładuje. Kontrolka ładowania gaśnie po uruchomieniu silnika, ale miernik pokazuje napięcie na akumulatorze podczas pracy 12,6V, czyli w zasadzie spoczynkowe. Brak ładowania. Dioda w ładowarce nie zmieniła koloru z czerwonego - ładuję na zielony - naładowane.
• Możliwe przyczyny i rozwiązania:
  • Uszkodzony regulator napięcia: Brak ładowania, traktorek kosiarka Partner typ P185107HRP silnik B&S model 31N707, podejrzewam, że padł regulator napięcia, tylko nie mogę go znaleźć. Jedynie czego się dopatrzyłem, to na jednym z dwóch przewodów wychodzących z cewek ładującej jest chyba dioda.
  • Awaria prądnicy/alternatora: W moim traktorku sobie robionym miałem prądnicę od C360. Niestety dokonała ona swojego żywota. Po zamianie na alternator z Peugeota 405 1.9D nie chce mi ładować, choć w aucie chodził do samego końca.
  • Problemy z okablowaniem/stacyjką: Traktorek odpalam poprzez zetknięcie kabla, który idzie od rozrusznika z akumulatorem (coś jest chyba nie tak ze stacyjką). Po takim zetknięciu wszystkie kontrolki gasną. Mam w swojej kosiarce stacyjkę z pięcioma pinami i chcę założyć właściwą z sześcioma - potrzebny schemat podłączenia.

Problemy z napędem i przeniesieniem mocy

Brak mocy lub słaba jazda

• Symptomy: Posiadam traktorek jak na foto. Przy ruszaniu ma brak mocy, tym bardziej pod górkę. Kupiony większy akumulator i to samo. Traktorek ma bardzo słabą moc w jeździe, tak jakby się ślizgał pasek, ale nie ślizga się, jest nowy oryginalny. Moc po dźwięku silnika wszystko ok, tylko przeniesienie napędu coś nie tak. Traktorek MTD YARD-MAN HE4160 ze skrzynią HYDRO porusza się do przodu z bardzo małą prędkością. Do tyłu jedzie znacznie szybciej i ma nieporównywalnie większą moc. Traktorek Partner P185107HRB, problem polega na braku siły, gdy jedziemy pod górkę (bez znaczenia, czy kosimy, czy nie).
• Możliwe przyczyny i rozwiązania:
  • Problemy ze skrzynią biegów: W traktorku Dino z (pół?) automatyczną skrzynią biegów problem jest (czasami nie) z napędem, wsteczny działa ok, ale po włączeniu biegów do przodu traktorek nie rusza. Kiedy włączę wyższy bieg, za jakiś czas jest szarpnięcie i rusza. Potem zmiana biegów jest już ok. Może to wskazywać na skrzynię do roboty.

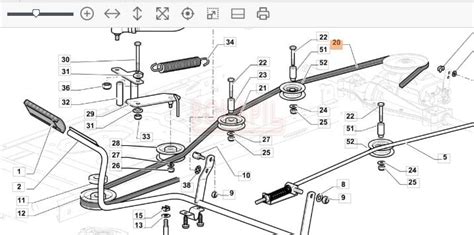

  • Paski i koła pasowe: Słaba moc w jeździe może być spowodowana ślizgającym się paskiem, mimo że jest nowy i oryginalny. Pasek zaczyna się powoli obracać przy każdych obrotach, tak samo jest w przypadku postoju przy odpalonym. Wymieniłem niedawno pasek klinowy napędu jazdy na nowy - dedykowany do CTH150. Czy taki pasek podczas normalnej pracy traktorka powinien być mocno ciepły? Da się go utrzymać w ręce, ale jest bardzo gorący. Na oryginalnym pasku traktorek pracował 4 lata. Wymieniłem go, ponieważ zaczął się tak nagrzewać, że czuć było gumą i traktorek "słabo" jeździł. Po wymianie traktorek jeździ super, ale pasek nadal się stosunkowo mocno nagrzewa. Dym może pochodzić z paska. W MTD zwykle nie ma sprzęgła, jest to inaczej rozwiązane niż w Partnerach i Husqvarnach. Wymiana paska pomoże.
  • Usterki wariatora: Jak mam włączony 6 bieg, to wariator samoczynnie nie przełącza mi się i traktorek jedzie tak, jakby był 1 lub 2 bieg. Jednak przy użyciu niewielkiej siły jestem w stanie przesunąć wariator do tyłu i traktorek osiąga pożądaną prędkość. Sprawdzałem wszystko wielokrotnie i nie byłem w stanie zlokalizować usterki.

Problemy ze zmianą biegów

• Symptomy: Mam problem z traktorkiem Partner P115B, że biegi wchodzą bez problemu, gdy silnik wyłączony. Gdy silnik pracuje, wejdzie jeden bieg i kolejne blokuje. Nie można przesunąć dźwigni zmiany biegów. W czasie jazdy można zmieniać biegi, ale bez sprzęgła; po naciśnięciu sprzęgła (hamulca) biegi się blokują. Na zapalonym silniku kleszczą się biegi; po zgaszeniu problem ustaje. Sprawdziłem klucze w skrzyni, są ok.
• Możliwe przyczyny i rozwiązania:
  • Regulacja sprzęgła/hamulca: Blokowanie się biegów po naciśnięciu sprzęgła (hamulca) może wskazywać na niewłaściwą regulację lub usterkę w mechanizmie sprzęgła/hamulca, który jest często połączony ze zmianą biegów.
  • Wewnętrzne problemy skrzyni: Kleszczenie się biegów na zapalonym silniku, a ich normalna praca po zgaszeniu, wskazuje na problem w skrzyni biegów. Wymiana oleju uważana za zakończoną.

Traktorek nie zatrzymuje się w położeniu neutralnym

• Symptomy: Kosiarka Traktorek Partner P13592HRB (skrzynia automatyczna) nie zatrzymuje się po włączeniu biegu neutralnego; cały czas jedzie. Jak jedziemy do przodu i wrzucimy neutral, to jedzie do przodu; jak jedzie do tyłu i wrzucimy mu neutral, to jedzie do tyłu.
• Możliwe przyczyny i rozwiązania:
  • Problem leży prawdopodobnie w mechanizmie sterowania skrzynią automatyczną, który nie rozłącza napędu prawidłowo w pozycji neutralnej. Wymaga to dokładnej diagnostyki układu przeniesienia napędu.

Problemy z kosiskiem i jego załączaniem

• Symptomy: Dzisiaj podczas koszenia kosisko zawadziło o lekki pagórek i traktorek się zatrzymał. Nie załączały się noże. Podczas jazdy bez włączania wajchy napędu noży słychać jest załączanie i szwist noży. Pasek zaczyna się powoli obracać. Przy każdych obrotach. Tak samo jest w przypadku postoju przy odpalonym. Problem polega na tym, że podczas puszczania sprzęgła traktorek samoistnie słabnie, po czym gaśnie (nie jedzie ani w przód ani w tył). Nie jestem w stanie kosić na wysokość mniejszą niż najwyższa (6, zazwyczaj koszę na 4) w traktorku Partner P145107HRB. Nawet na najwyższym położeniu kosiska koszenie potrwa ok. Noże założone prawidłowo, naostrzone, a jednak prawa strona nie kosi trawy, tylko ją kładzie.
• Możliwe przyczyny i rozwiązania:
  • Uszkodzone sprzęgło kosiska: Wymienione wczoraj sprzęgło (nie załączały się noże). Sprzęgło jest cierne stalowe, nie posiada okładzin na 99%. Dym może pochodzić z paska. Zazwyczaj uszkadza się wieloklin na wewnętrznym talerzu, ktoś już o tym pisał. Załączenie polega na dociśnięciu talerza za pomocą trzech kulek ułożonych w "stożkowych" rowkach, po puszczeniu sprzęgło ma hamować noże.
  • Nieprawidłowe załączanie/szwist noży: Dźwignia napinająca pasek, sam pasek lub niewłaściwa regulacja mogą być przyczyną samoczynnego załączania się noży lub ich szwistu. Pasek dobierasz po numerach. Jeżeli to nie masz w ogóle, weź sznurek, obejmij wszystkie koła od noży i napędowy, i po długości sznurka dobierzesz w sklepie rolniczym albo motoryzacyjnym. Zazwyczaj w takich kosiarkach pasek ślizga się po rolce w momencie opuszczenia dźwigni, pasek jest napięty i napędza noże.
  • Problemy z wysokością koszenia: Jeśli nie można kosić na niższych wysokościach, problem może leżeć w mechanizmie regulacji wysokości kosiska lub jego blokadzie.
  • Nieprawidłowe koszenie (kładzenie trawy): Noże założone prawidłowo i naostrzone, a jednak prawa strona nie kosi trawy, tylko ją kładzie. Nie wiem, co może być przyczyna.

Inne usterki i objawy

• Traktorek samoistnie gaśnie: Traktorek coraz częściej po paru minutowej jeździe przestaje reagować na gaz i nie chce jechać. Zaczyna strasznie hałasować i tak jakby czuć smród palącego się paska. Dodam, że jest tam skrzynia hydrostatyczna. Przed wieloma laty kupiłem traktorek-kosiarkę o nazwie Partner. Więcej stał bezużytecznie niż pracował. Przez jakiś czas sprawował się dobrze, ale widocznie padły w nim jakieś czujniki, bo przy opuszczaniu kos lub napełnianiu kosza - gaśnie silnik. Facet stwierdził, że jeśli zalalibyśmy silnik, to by nie odpalił w ogóle.
• Problemy z kierownicą/zawieszeniem: Ma luzy w kierownicy itp. W moim traktorku wytarł się sworzeń (chyba poprawnie to nazywam). Przednie koła mają trochę luzy. Koła od rozsiewacza KOS są takie same jak w kosiarkach listwowych, traktorek dzik czy w innych sprzętach rolniczych o oznaczeniach 16-6.00.
• Problemy z regulacją obrotów silnika: Witam, mam problem z traktorkiem kosiarką gdy dodam gazu na max chodzi tak jak by miał połowę gazu i go dusi co może być przyczyną. Silnik uruchamiałeś wcześniej? Odpala na ssaniu tylko, nawet gdy ciepły. Falowanie silnika przy załączonym kosisku. Ile powinny wynosić maksymalne i minimalne obroty silnika w Husqvarna CTH-150 TWIN?
• Traktorek jedzie tylko na szybkim biegu: Problem polega na tym, że ma niby 2 biegi do przodu, jeden do tyłu i cały czas jedzie na szybkim biegu. Od czego zacząć sprawdzać, żeby to naprawić?
