Szybkozłącza Pneumatyczne do Powietrza: Kompleksowy Przewodnik

Szybkozłączki pneumatyczne, choć często niepozorne i niewielkie, pełnią niezwykle ważną rolę w systemach sprężonego powietrza, nawet w pracy dużych maszyn. Są to kluczowe komponenty nowoczesnych układów pneumatycznych, które umożliwiają szybkie, łatwe i bezpieczne łączenie oraz rozłączanie przewodów bez potrzeby użycia narzędzi. Ich główną zaletą jest mechanizm automatycznego zamknięcia, który pozwala na szybkie rozłączenie i połączenie instalacji bez konieczności wyłączania źródła sprężonego powietrza. Układy pneumatyczne, wykorzystywane na szeroką skalę, dzięki szybkozłączkom mogą przyspieszać pracę i obniżać jej koszty.

Czym jest i jak działa szybkozłącze pneumatyczne?

Szybkozłączka pneumatyczna, często nazywana również złączką pneumatyczną lub złączem pneumatycznym, to istotny element całego układu pneumatycznego. Odpowiada ona za ukierunkowanie sprężonego, czystego medium od kompresora, przez przewody, aż do odbiornika, którym może być np. wiertarka pneumatyczna lub klucz udarowy. Działanie szybkozłączek opiera się na zwolnieniu zaczepu, które następuje na skutek odciągnięcia zewnętrznego kołnierza złączki i samoczynnego rozłączenia.

Ważnym elementem szybkozłączki do sprężonego powietrza jest króciec, który zasadniczo możemy określić mianem końcówki. Odpowiada on za przepływ medium i powinien być dopasowany do średnicy przewodu, który zamierzamy podłączyć do układu.

Rodzaje szybkozłączy pneumatycznych

Szybkozłączki pneumatyczne można podzielić ze względu na konstrukcję, zastosowanie, parametry pracy oraz sposób montażu.

Podział ze względu na zastosowanie i konstrukcję gwintu

Do połączenia dwóch elementów układu pneumatycznego potrzebna jest szybkozłączka powietrza, która może być przystosowana do uniwersalnych węży pneumatycznych. Wyróżnia się:

• Szybkozłącze do powietrza z gwintem wewnętrznym
• Szybkozłączka do powietrza z gwintem zewnętrznym
• Szybkozłączka do powietrza pod przewód kalibrowany

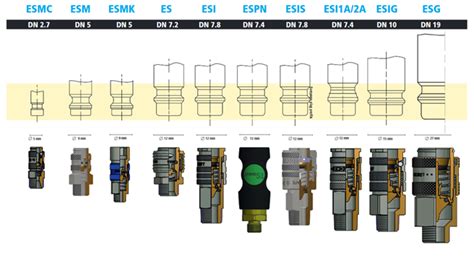

Poszczególne typy szybkozłączek różnią się także średnicą gwintu. W ten sposób możemy wyróżnić szybkozłączki o różnych średnicach nominalnych (DN), np.: DN 2.7, DN 5, DN 7.2, DN 7.8, DN 7.4, DN 10, a także DN 19.

Podział ze względu na sposób montażu i mechanizm

Sposób montażu złączki również ma wpływ na to, jakie rodzaje szybkozłączy pneumatycznych są dostępne:

• Szybkozłączki wtykowe i wkręcane.
• Zawory kulowe: łączą dwa elementy układu i jednocześnie umożliwiają zamknięcie przepływu powietrza w wybranym momencie.
• Szybkozłączki pneumatyczne push-to-connect: Umożliwiają bezproblemowe podłączanie i rozłączanie przewodów, rur i węży, wykorzystywane wszędzie tam, gdzie inwestorom zależy na podwyższonym poziomie bezpieczeństwa i niezawodności.
• Szybkozłączki disconnect: Wykorzystują mechanizm sprężynowy, dzięki któremu można swobodnie łączyć i rozłączać rury oraz węże pneumatyczne.
• Złącza w wersji gwintowanej: Kluczową rolę odgrywają połączenia gwintowane, wymagające zastosowania klucza. Sięga się po nie w momencie, gdy w grę wchodzi wysokie ciśnienie oraz agresywne środowisko.
• Złącza pneumatyczne z krzywką oraz rowkiem: Korzystają z mechanizmu krzywkowego i sprawdzają się przy łączeniu oraz rozłączaniu rur i węży o większych średnicach, gwarantując podwyższoną szczelność.

Podział ze względu na liczbę wlotów i wylotów

Szybkozłączki pneumatyczne mogą służyć do rozprowadzania sprężonego powietrza do kilku przewodów lub jako łącznik pomiędzy dwoma przewodami:

• Złącze przelotowe: Służy jako łącznik pomiędzy dwoma przewodami. Do podłączenia przewodu, np. z kompresorem lub odbiornikiem, stosuje się szybkozłączki wyposażone w jeden wlot oraz jeden wylot.
• Trójniki (Y lub T) i czwórniki (X): Mogą posłużyć do rozprowadzania sprężonego powietrza do kilku przewodów. Trójniki posiadają zazwyczaj jeden wlot i dwa wyloty, a czwórniki dwa osobne wloty i dwa osobne wyloty.
• Listwy rozdzielające: Specjalistyczne listwy (mogą posiadać nawet 6 wylotów powietrza) wykorzystywane są na szeroką skalę w warsztatach i serwisach, gdzie używa się wielu narzędzi zasilanych sprężonym powietrzem.
• Kolektory ścienne i rozdzielacze: Znajdują zastosowanie tam, gdzie wykorzystuje się szybkozłączki z myślą o rozdzielaniu powietrza.

Materiały wykonania szybkozłączy i cechy

Wybierając szybkozłączki pneumatyczne, należy zwrócić uwagę na materiał, z którego są wykonane, gdyż ma to kluczowe znaczenie dla ich trwałości i odporności na warunki eksploatacji. Szybkozłączki pneumatyczne muszą być odporne na wilgoć i wychładzanie.

• Mosiądz: Jest to najczęściej stosowany materiał. Modele mosiężne odznaczają się niezwykłą trwałością, odpornością na uszkodzenia mechaniczne i korozję, a przy tym kosztują stosunkowo niewiele. Z powodzeniem można je stosować w trudnym środowisku pracy, w tym przy podwyższonej wilgotności powietrza, zapewniając stabilne połączenie i dobrą szczelność.
• Mosiądz niklowany: Jeżeli szybkozłączki mają pracować w naprawdę trudnych, wymagających warunkach, np. w przemyśle ciężkim czy górnictwie, zdecydowanie lepiej postawić na modele niklowane, które są wzmocnione.
• Stal nierdzewna: Niekiedy w grę wchodzą szybkozłączki ze stali nierdzewnej, gdy konieczne jest spełnienie podwyższonych wymogów sanitarnych lub praca w agresywnym środowisku. Są one odporne na wysokie ciśnienie robocze i szeroki zakres temperatur.
• Tworzywo sztuczne: Szybkozłączki z tworzywa sztucznego są rzadziej stosowane w przemyśle, gdyż są zwyczajnie nieodporne na wahania temperatur oraz naprężenia, a ich trwałość jest niższa.

Aby zwiększyć szczelność układu, stosuje się dodatkowe uszczelnienia do gwintów.

Parametry wyboru szybkozłączki pneumatycznej

Wybór odpowiedniej szybkozłączki pneumatycznej jest kluczowy dla efektywnej i bezawaryjnej pracy całego urządzenia. Należy uwzględnić:

• Dopuszczalny zakres temperatur
• Maksymalne ciśnienie robocze
• Średnica przepływu i średnica złączy
• Rodzaj gwintu
• Materiał wykonania
• Sposób montażu
• Konkretne zastosowanie

Produkty dostępne w ofercie producentów mają spełniać określone standardy międzynarodowe, dzięki czemu pasują do różnych przewodów i systemów. Współpraca z uznanymi producentami, takimi jak RECTUS czy PREVOST, zapewnia dostęp do szybkozłączy o wysokiej odporności na uszkodzenia mechaniczne i innowacyjnych rozwiązaniach zwiększających bezpieczeństwo użytkowania. Przykładowo, szybkozłącza pneumatyczne serii 1625 firmy RECTUS, przeznaczone do węży o średnicy 10 mm, oferują wydajność przepływu na poziomie 2020 l/min.

Zalety stosowania szybkozłączy pneumatycznych

Stosowanie szybkozłączy pneumatycznych przynosi szereg korzyści, poprawiając efektywność i bezpieczeństwo pracy:

• Szybkie łączenie oraz rozłączanie rur, węży i przewodów.
• Szczelność i niezawodność wykonywanego połączenia, zmniejszając ryzyko wycieków i niekontrolowanych wahań ciśnienia.
• Szerokie zastosowanie w różnorodnych branżach.
• Możliwość zastosowania szybkozłączek w agresywnym środowisku (dotyczy odpowiednio dobranych modeli).
• Poprawa produktywności i zmniejszenie czasu ewentualnych przestojów.
• Zwiększenie bezpieczeństwa wśród zatrudnionych pracowników, dzięki bezpiecznemu rozłączaniu (szczególnie w modelach przemysłowych).
• Bezproblemowa wymiana szybkozłączek pneumatycznych i ich regularna konserwacja, co przekłada się na wydłużenie żywotności.

W większości szybkozłączek pneumatycznych zastosowano wysokiej klasy zawór zwrotny, odpowiadający za zapobieganie poważnym wyciekom i powstawaniu groźnych nieszczelności przy transferowaniu wybranych mediów.

Zastosowanie szybkozłączy pneumatycznych

Szybkozłączki pneumatyczne są wykorzystywane na szeroką skalę wszędzie tam, gdzie sprężone powietrze jest medium napędowym lub transportowym, zapewniając efektywną i bezawaryjną pracę:

• Przemysł: Są niezbędne do prawidłowej eksploatacji układów pneumatycznych, np. na zautomatyzowanych liniach produkcyjnych, w liniach transportowych, na stanowiskach służących do obróbki.
• Warsztaty samochodowe i serwisy: Do podłączania narzędzi pneumatycznych, takich jak klucze udarowe, pistolety lakiernicze, wiertarki, noże, pompki, pistolety do przedmuchiwania, głowice pneumatyczne i wkrętarki.
• Budownictwo: Do transferu sprężonego powietrza i podłączania sprzętu pneumatycznego, np. młotów pneumatycznych, wiertarek, gwoździarek.
• Rolnictwo: Do podłączania siewników i opryskiwaczy pneumatycznych.

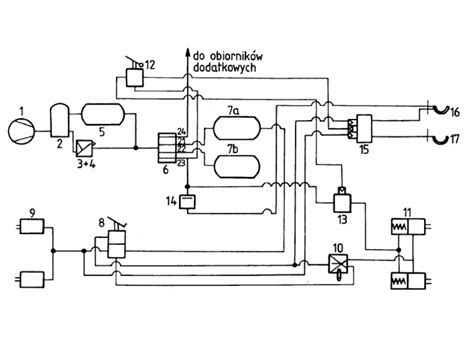

• Pojazdy: W pojazdach wyposażonych w napęd pneumatyczny (np. do zasilania narzędzi lub systemów pokładowych).
• Górnictwo i przemysł ciężki: Modele wzmacniane, takie jak niklowane, znajdują zastosowanie w tych trudnych i wymagających warunkach.

Szybkozłącza przemysłowe a standardowe: kluczowe różnice

Na rynku dostępne są dwa podstawowe typy szybkozłączy, różniące się przeznaczeniem i parametrami. Ważne jest, aby wybierać modele najwyższej jakości, które posłużą przez długi czas.

W warunkach przemysłowych, gdzie jest wiele punktów poboru sprężonego powietrza podpiętego przez całą dobę, wybór szybkozłączy przemysłowych jest kluczowy dla obniżenia kosztów (minimalizacja strat powietrza) i zwiększenia bezpieczeństwa pracy.

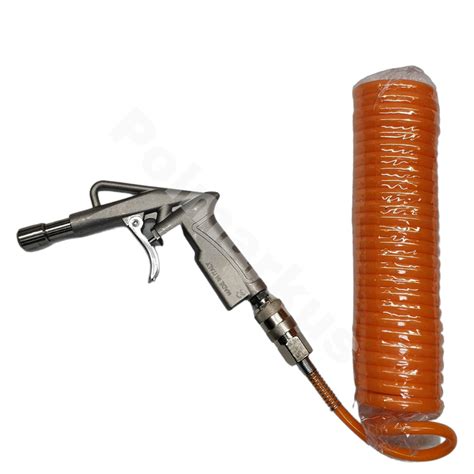

Szybkozłącze ze spiralą - idealne do elastycznych zastosowań

Szybkozłącze ze spiralą to idealne rozwiązanie do elastycznego zastosowania w systemach sprężonego powietrza. Wstępnie zamontowany wąż spiralny zapewnia porządek i swobodę ruchów w miejscu pracy, eliminując problem plączących się przewodów.

To rozwiązanie umożliwia szybkie podłączenie narzędzi pneumatycznych, takich jak klucze udarowe, pompki do opon czy pistolety do przedmuchiwania. Idealnie nadaje się do warsztatów, zakładów przemysłowych oraz dla majsterkowiczów, ceniących sobie komfort i ergonomię pracy. Dzięki temu rozwiązaniu, nawet w pracy dużych maszyn czy w intensywnych warunkach warsztatowych, można zachować porządek i efektywność, znacząco obniżając koszty i oszczędzając czas.

Wybór i konserwacja

Dobór szybkozłączek pneumatycznych wymaga odpowiedniego doświadczenia i dokładnej analizy układów, do których poszukujemy złącza. Najważniejsze jest to, aby skupić się na szczelnym połączeniu pomiędzy punktem A a punktem B, które powstanie na skutek zastosowania przewodu, rury lub węża pneumatycznego. Tym samym zmniejsza się ryzyko występowania wycieków i niekontrolowanych wahań ciśnienia.

Konserwacja szybkozłączek jest bezproblemowa, co przekłada się na wydłużenie ich żywotności. Nie ma też problemów z ich regularną konserwacją. Każda osoba, która ma z nimi styczność, docenia ich trwałość i możliwość intensywnej eksploatacji nawet w trudnych warunkach środowiskowych.

Przy zakupie należy kierować się wyżej wymienionymi czynnikami, a zatem zwrócić uwagę nie tylko na parametry pracy, ale również na wymiary szybkozłączki pneumatycznej oraz sposób montażu. Często wyznacznikiem odpowiedniej szybkozłączki jest także konkretne zastosowanie. Nie warto jednak działać w pośpiechu, gdyż łatwo o popełnienie błędu.
