Szybkozłącza Pneumatyczne do Powietrza – Kompleksowy Przewodnik

Wprowadzenie do Szybkozłączy Pneumatycznych

Szybkozłączka pneumatyczna to element powszechnie stosowany w wielu zakładach przemysłowych, co jest zrozumiałe, biorąc pod uwagę jej funkcjonalność. Dzięki szybkozłączkom możliwe jest szybkie i efektywne łączenie oraz rozłączanie różnorodnych przewodów, rur i węży pneumatycznych. Choć kluczowe jest ich prawidłowe wykorzystanie, szybkozłącza pneumatyczne są na szczęście bardzo łatwe w obsłudze.

Co to są Szybkozłącza Pneumatyczne? - Terminologia i Podstawy

Szybkozłączka pneumatyczna występuje na rynku pod kilkoma różnymi nazwami, często nazywa się je również złączkami pneumatycznymi lub złączami pneumatycznymi. Jeśli ktoś potrzebuje prostego sposobu na szybkie łączenie i rozłączanie przewodów, powinien sięgnąć właśnie po szybkozłącza pneumatyczne. Nadają się one między innymi do bezpiecznego przesyłu gazu, powietrza czy też rozmaitych mediów. Szybkozłącza to kluczowe elementy każdej instalacji pneumatycznej, które umożliwiają szybkie, szczelne, bezpieczne i wygodne połączenie przewodów oraz narzędzi i urządzeń pneumatycznych. Ich charakterystyka polega na tym, że cały proces połączenia lub rozłączenia dokonuje się w jednej chwili, co jest szczególnie przydatne podczas częstej zamiany narzędzi podłączanych do kompresora.

Zasada Działania Szybkozłączy Pneumatycznych

Podstawowa zasada działania szybkozłączek pneumatycznych nie jest zbyt skomplikowana i opiera się na zwolnieniu zaczepu. Dochodzi do tego na skutek odciągnięcia kołnierza złączki (zewnętrznego) oraz samoczynnego rozłączenia. Szybkozłącze pneumatyczne pozwala w szybki, prosty, wygodny i bezpieczny sposób łączyć przewody spiralne z odbiornikami bez użycia narzędzi. Mechanizm ten pozwala na płynny przepływ sprężonego powietrza.

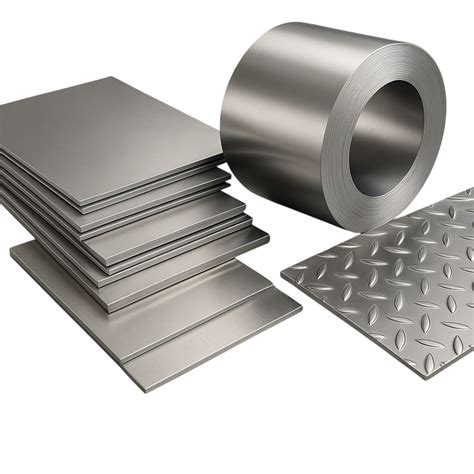

Materiały Wykonania i Odporność

Bardzo ważną informacją dla potencjalnych użytkowników jest to, że w szybkozłączkach pneumatycznych nie ma miejsca na elementy korozyjne. Szybkozłączki są stosowane na szeroką skalę przy transferze mediów i sprężonego powietrza, dlatego muszą być odporne na wilgoć i wychładzanie. Głównie tworzy się je z mosiądzu (również obrabianego galwanicznie). Niekiedy w grę wchodzą szybkozłączki ze stali nierdzewnej, gdy konieczne jest spełnienie podwyższonych wymogów sanitarnych lub praca w agresywnych środowiskach.

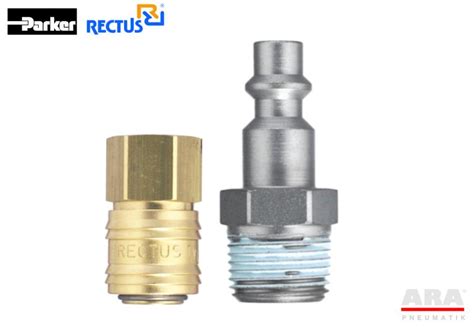

Rodzaje Szybkozłączy Pneumatycznych

Szybkozłącza pneumatyczne występują w wielu typach, a wybór odpowiedniego zależy od miejsca wykorzystania oraz rodzaju transferowanych mediów. Istnieje kilka różnych typów szybkozłączy, z których każdy został zaprojektowany w celu zaspokojenia konkretnych potrzeb i wymagań.

Podział ze względu na mechanizm połączenia:

• Szybkozłączki pneumatyczne push-to-connect: Umożliwiają bezproblemowe podłączanie i rozłączanie przewodów, rur i węży. Są wykorzystywane wszędzie tam, gdzie inwestorom zależy na podwyższonym poziomie bezpieczeństwa oraz niezawodności stosowanych połączeń.
• Szybkozłączki disconnect: Wyróżniają się mechanizmem sprężynowym, dzięki któremu można swobodnie łączyć i rozłączać rury oraz węże pneumatyczne.
• Złącza w wersji gwintowanej: Kluczową rolę odgrywają w nich połączenia gwintowane, wymagające zastosowania klucza. Sięga się po nie w momencie, gdy w grę wchodzą wysokie ciśnienie oraz agresywne środowisko.
• Złącza pneumatyczne z krzywką oraz rowkiem: Korzystają z mechanizmu krzywkowego i sprawdzają się przy łączeniu oraz rozłączaniu rur i węży o większych średnicach, gwarantując podwyższoną szczelność.

Podział ze względu na odcięcie dopływu powietrza:

W zależności od konstrukcji zaworu, szybkozłączki można podzielić na:

• Szybkozłączki pneumatyczne z obustronnym odcięciem dopływu powietrza: Posiadają zawory zarówno w gnieździe żeńskim, jak i we wtyku męskim, co zapobiega wyciekom po rozłączeniu. Istnieją również "bezwyciekowe" szybkozłączki obustronnie odcinające, z których podczas rozłączania nie wykapuje substancja.
• Szybkozłączki pneumatyczne z jednostronnym odcięciem dopływu powietrza: Zawór znajduje się tylko w gnieździe żeńskim, a wtyk męski nie posiada zaworu.
• Szybkozłączki pneumatyczne z wolnym przelotem: Nie posiadają żadnego odcięcia dopływu powietrza.
• Szybkozłącza bezpieczne: Wyposażone są w mechanizm odpowietrzający, który eliminuje ryzyko nagłego rozłączenia pod ciśnieniem. Są zalecane w salonach samochodowych czy lakierniach.

Inne konfiguracje:

• Szybkozłącza wtykowe: To elementy armatury pneumatycznej, które umożliwiają błyskawiczne i bezpieczne łączenie przewodów tekalanowych (z poliamidu) bez konieczności stosowania narzędzi.
• Rozgałęźniki z szybkozłączami: Umożliwiają podłączenie kilku narzędzi pneumatycznych do jednego źródła powietrza.

Zalety Stosowania Szybkozłączy Pneumatycznych

Szybkozłączki pneumatyczne kryją w sobie wiele zalet, które przemawiają za ich szerokim zastosowaniem:

• Szybkość działania: Umożliwiają szybkie łączenie oraz rozłączanie rur, węży i przewodów, co jest szczególnie przydatne w środowiskach produkcyjnych i budowlanych.
• Szczelność i niezawodność: Zapewniają pełną szczelność, eliminując ryzyko wycieków sprężonego powietrza i innych mediów, co jest kluczowe dla bezpiecznej pracy nawet w trudnych warunkach.
• Szerokie zastosowanie: Dzięki różnorodności typów i materiałów mogą być wykorzystywane w wielu gałęziach przemysłu i środowiskach.
• Poprawa produktywności: Zmniejszają czas ewentualnych przestojów, ułatwiając i przyspieszając pracę.
• Zwiększenie bezpieczeństwa: Eliminują ryzyko nagłego rozłączenia pod ciśnieniem i zapewniają bezpieczne połączenia, co przekłada się na komfort i bezpieczeństwo pracowników.
• Bezproblemowa wymiana i konserwacja: Są łatwe w naprawie, wymianie oraz regularnej konserwacji, co wydłuża ich żywotność.

Zastosowanie Szybkozłączy Pneumatycznych w Przemyśle

Szybkozłączki pneumatyczne mają bardzo wszechstronne zastosowanie. Stosuje się je w instalacjach pneumatycznych wszędzie tam, gdzie kluczowe znaczenie ma szybka i wygodna obsługa systemów sprężonego powietrza.

• Budownictwo: Wykorzystywane do transferu sprężonego powietrza i podłączania sprzętu pneumatycznego, np. kompresorów.
• Motoryzacja: Niezastąpione w warsztatach samochodowych i lakierniach do podłączania kluczy pneumatycznych, wkrętarek, noży, pompek do opon, pistoletów lakierniczych, głowic pneumatycznych i kompresorów. (W tym kontekście znajdą zastosowanie również w obsłudze pojazdów ciężarowych i naczep, np. do sprawdzania ciśnienia w oponach czy zasilania narzędzi.)
• Rolnictwo: Używane do podłączania siewników i opryskiwaczy pneumatycznych oraz innych urządzeń.
• Produkcja: Powszechnie stosowane w środowiskach produkcyjnych do transferu gazu, powietrza lub rozmaitych mediów, ułatwiając podłączanie urządzeń i narzędzi pneumatycznych.
• Przemysł farmaceutyczny, chemiczny i spożywczy: Wymagają szybkozłączy ze stali nierdzewnej ze względu na konieczność zachowania wysokiej higieny oraz pracy w agresywnym środowisku.
• Formy wtryskowe: Specjalne szybkozłączki wysokotemperaturowe stosowane są do budowy układów regulacji temperatury (woda, glikol, olej) w formach wtryskowych, gdzie temperatura pracy może wynosić nawet do 200°C.
• Systemy nawadniania: Wykorzystywane do szybkiego montażu węży w układach nawadniania na działkach, w sadach i ogrodach.

Dobór Szybkozłączy Pneumatycznych - Kluczowe Aspekty

Dobieranie szybkozłączek pneumatycznych wymaga odpowiedniego doświadczenia, ponieważ jest uzależnione od kilku różnych parametrów. Najważniejsze jest skupienie się na szczelnym połączeniu, które powstanie na skutek zastosowania przewodu, rury lub węża pneumatycznego, minimalizując ryzyko wycieków.

Przed zakupem szybkozłącza warto zwrócić szczególną uwagę na:

• Średnicę nominalną: Określenie średnicy nominalnej przewodu lub szybkozłącza jest podstawową zasadą prawidłowego doboru.
• Parametry techniczne: Główne parametry to ciśnienie, z jakim szybkozłącze będzie pracowało (standardowo od 0 do 35 bar, czasami na lekkiej próżni).
• Warunki pracy: Należy uwzględnić środowisko pracy (agresywne, wysokie temperatury, wilgotność) oraz transferowane medium.

Ze względu na to, że typy szybkozłączy można sklasyfikować w oparciu o zastosowanie, rozmiar, gwint, konfigurację, kształt, materiał i rodzaj połączenia, ważne jest, aby zrozumieć swoje zastosowanie i media, aby wybrać najlepiej dopasowane szybkozłącze. W przypadku jakichkolwiek wątpliwości, najlepiej robić to w porozumieniu z doświadczonym fachowcem.

Konserwacja i Przyszłość Szybkozłączy Pneumatycznych

Szybkozłącza pneumatyczne są stosunkowo łatwe w konserwacji i naprawie. Prawidłowa konserwacja jest niezbędna do zapewnienia optymalnej wydajności i przedłużenia ich żywotności. Obejmuje to regularne sprawdzanie korpusu szybkozłącza pod kątem pęknięć, wgnieceń lub innych uszkodzeń mechanicznych, jak również sprawdzanie uszczelek i uszczelnień pod kątem oznak zużycia lub uszkodzenia. Ważne jest również przestrzeganie właściwych procedur obsługi podłączania i odłączania szybkozłącza, a także utrzymywanie go w czystości i wolnego od osadów, co może zapobiec uszkodzeniom i wadliwemu działaniu.

Szybkozłącza pneumatyczne przeszły długą drogę przez lata i prawdopodobnie w przyszłości będziemy świadkami dalszych innowacji i ulepszeń. Jednym z trendów, który prawdopodobnie się pojawi, jest integracja inteligentnych technologii. Prawdopodobnie będziemy również świadkami dalszych wysiłków na rzecz poprawy wydajności i trwałości układów pneumatycznych, w tym rozwoju energooszczędnych szybkozłączy pneumatycznych i innych elementów. Ogólnie rzecz biorąc, przyszłość szybkozłączy pneumatycznych rysuje się w jasnych barwach, z wieloma ekscytującymi możliwościami i wyzwaniami na horyzoncie.
