Szybkozłącza Pneumatyczne: Kompendium Wiedzy i Zastosowanie

Szybkozłącza pneumatyczne, powszechnie znane również jako szybkozłączki lub złączki pneumatyczne, stanowią kluczowy element w każdym systemie wykorzystującym sprężone powietrze. Ich podstawowym zadaniem jest zapewnienie szybkiego, prostego i przede wszystkim szczelnego łączenia oraz rozłączania narzędzi, węży i innych komponentów wykonawczych z główną instalacją pneumatyczną. Umożliwiają one efektywną i szybką zmianę podczas pracy, na przykład z różnymi narzędziami pneumatycznymi lub różnymi mediami. Szybkozłączki zapewniają szczelne połączenie, minimalizując ryzyko wycieków powietrza i pozwalając na efektywną pracę. Są one projektowane tak, aby wytrzymać wysokie ciśnienia i temperatury, typowe dla aplikacji pneumatycznych.

Budowa i Komponenty Szybkozłączy

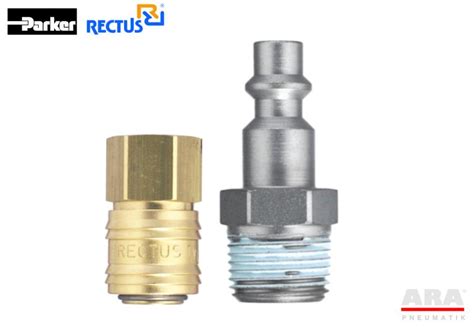

Kompletny zestaw szybkozłączy składa się z dwóch podstawowych elementów: gniazda szybkozłączki i króćca szybkozłączki (wtyku złącza). Najczęściej stosowane szybkozłączki pneumatyczne można podzielić na dwie główne grupy funkcjonalne: szybkozłączki jednostronnie odcinające (z zaworem w gnieździe i wtyczką ze swobodnym przelotem) oraz szybkozłączki obustronnie odcinające.

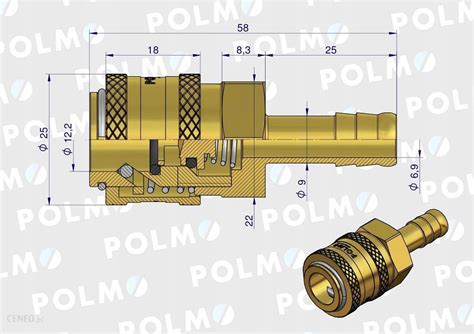

Gniazdo Szybkozłączki

Gniazdo to element montowany zazwyczaj na stałe do instalacji lub kompresora. Jest ono wyposażone w zawór odcinający, który zapobiega niekontrolowanemu wypływowi powietrza po rozłączeniu. Gniazdo zbudowane jest z korpusu, zaworu odcinającego (normalnie zamknięty NC) oraz elementów ruchomych, takich jak sprężyna, pierścień zatrzasku i kulki. Zastosowanie zaworu odcinającego w gnieździe szybkozłączki umożliwia precyzyjne odcięcie powietrza dopływającego z instalacji pneumatycznej, zabezpieczając przed niepowołanym wyciekiem.

Króciec Szybkozłączki (Wtyk)

Króciec to element montowany na wężu lub bezpośrednio na narzędziu. Jest to część wsuwana do gniazda. Króciec szybkozłączy jest elementem dociskowo-zabezpieczającym, nieposiadającym elementów ruchomych (w wersji jednostronnie odcinającej) lub posiadającym dodatkowy zawór odcinający (w wersji obustronnie odcinającej). Część wtykowa króćca jest znormalizowana, dzięki czemu pasuje on do gniazda szybkozłączy o tym samym przepływie nominalnym NW. Część przyłączeniowa króćca oraz gniazda może być zakończona gwintem lub złączem pod wąż. Gwinty dzielimy na zewnętrzne oraz wewnętrzne (metryczne, stożkowe, cylindryczne) o różnych średnicach, np. G 1/8, G 1/4 czy G1/2. Jako oznaczenie końcówek złączy pod wąż używa się rozmiaru średnicy zewnętrznej węża, która przyjmuje wartości 4, 6, 9 itp. Odpowiednie wyprofilowanie końcówki pod wąż ułatwia wciśnięcie węża w króciec, jednocześnie utrudniając jego ześlizgnięcie się. Dla całkowitego wyeliminowania ryzyka przypadkowego zsunięcia węża z szybkozłączki, wąż dodatkowo zabezpieczany jest opaską zaciskową.

Standardy Przepływu Nominalnego (NW)

Wybór odpowiedniego szybkozłącza jest w dużej mierze determinowany przez stosowany standard przepływu nominalnego (NW). Głównym parametrem różnicującym szybkozłączki jest wartość średniego przepływu nominalnego NW. Dostępne wersje mieszczą się w przedziale od 2,7 do 12 NW. Szybkozłącze i jego poszczególne parametry są kompatybilne tylko z elementami w swojej kategorii NW. Im większa wartość przepływu nominalnego, tym większa średnica szybkozłączy:

• Standard NW 7.2 (Nominalny Przekrój 7.2 mm) to absolutny rynkowy faworyt i najczęściej stosowany typ w Europie. Ze względu na swoją uniwersalność, szybkozłączka NW 7.2 jest idealna do większości zastosowań warsztatowych, przemysłowych i ogólnych.
• Standard NW 5 (Nominalny Przekrój 5 mm) jest stosowany tam, gdzie wymagany jest mniejszy przepływ lub bardziej kompaktowa budowa.
• Dla bardzo energochłonnych narzędzi (np. duże szlifierki, piaskarki, duże klucze pneumatyczne) lub instalacji, gdzie strata ciśnienia z powodu ograniczenia przepływu musi być minimalna, oferowane są szybkozłącza o większych przekrojach, takich jak NW 10 czy NW 13.

Rodzaje Szybkozłączy Pneumatycznych

Nowoczesne szybkozłączki wykraczają poza prostą funkcję łączenia, oferując różne mechanizmy odcinania i bezpieczeństwa.

Szybkozłącza Jednostronnie Odcinające

Jest to najczęściej stosowany typ szybkozłączy. Posiadają one zawór tylko w gnieździe. Po rozłączeniu powietrze zostaje odcięte z instalacji, ale pozostaje w wężu i narzędziu. Szybkozłączki jednostronnie odcinające charakteryzują się niewielkimi rozmiarami. Średnice nominalne mieszczą się w zakresie od 2,7 do 12 NW.

Oferta szybkozłączy jednostronnie odcinających (przykłady):

• Szybkozłącza i króćce z mosiądzu:
  • NW 2,7: z gwintem zewnętrznym i wewnętrznym (do M5 do G1/8), przyłączem do węża prostym oraz skręcanym (średnice fi 3 oraz 4).
  • NW 5: z gwintem zewnętrznym i wewnętrznym (do G1/8 do G 3/8), przyłączem do węża prostym oraz skręcanym (średnice fi 4 do 9). Dostępne także szybkozłączki do węży spiralnych (ze sprężyną i bez, sztywne oraz obrotowe).
  • NW 7,2: z gwintem zewnętrznym lub wewnętrznym (od M 12 do G ½), przyłączem do węża (średnice od 6 do 13). Oferta obejmuje również szybkozłączki NW 7,2 ze sprężyną do węży spiralnych sztywne i obrotowe oraz NW 7,2 ze złączem do węży i gwintem (średnice 6-10 i gwinty M14 i G1/4). Przepływ wynosi 1000 l/min.
  • NW 12: z gwintem wewnętrznym i zewnętrznym oraz złączem G1/2 i G3/4. Maksymalne ciśnienie dochodzi do 16 bar. Wykorzystywane tam, gdzie przepływy są wyjątkowo natężone.
• Szybkozłącza i króćce z mosiądzu niklowanego:
  • NW 2,7: z gwintem zewnętrznym i wewnętrznym (od M5 do G1/8), o średnicach wewnętrznych 3 i 4. Sprężyna, pierścień zatrzasku i kulki wykonane ze stali nierdzewnej.
  • NW 5: z gwintem zewnętrznym i wewnętrznym (od G1/8 do G3/8) i średnicy od 4 do 9, NW 5 ze sprężyną do węży spiralnych o konstrukcji sztywnej i obrotowej. Dostępne również NW 5 ze złączem wtykowym (złącze 6 i 8 mm).
  • NW 7,2: z gwintem zewnętrznym i wewnętrznym (od G1/8 do G1/2), o średnicach od 6 do 13.
  • NW 7,8: z gwintem zewnętrznym i wewnętrznym (od G1/4 do G1/2) i średnicach 6, 9 i 13. Duży przepływ równy 2100 l/min.
  • NW 10: z gwintem zewnętrznym i wewnętrznym (G3/8 do G3/4) i średnicami 10, 13, 16 mm. Przeznaczone do zastosowań o dużym zużyciu mechanicznym. Solidna i wytrzymała konstrukcja.
• Szybkozłącza i króćce ze stali szlachetnej:
  • NW 5: z gwintem zewnętrznym i wewnętrznym (G1/8 do G3/8) i średnicy wewnętrznej węża równej 6. Uszczelnienie Viton, stal szlachetna 1.4305.
  • NW 7,2: z gwintem zewnętrznym i wewnętrznym (od G1/4 do G1/2) i średnicy wewnętrznej od 6 do 13. Uszczelnienie Viton, stal szlachetna 1.4305.
  • NW 7,8: z gwintem zewnętrznym i wewnętrznym (od G1/4 do G1/2) i średnicy od 6 do 13. Stosowane w urządzeniach ciśnieniowych, instalacjach pomiarowych, technologii przemysłowej, systemach ochronnych.
• Szybkozłącza i króćce ze stali:
  • Króciec NW 7,4: z gwintem zewnętrznym i wewnętrznym (od G1/4 do G1/2), średnica wewnętrzna między 6-13.
  • NW 7,6: z gwintem zewnętrznym i wewnętrznym (od G1/4 do G1/2), średnica wewnętrzna między 6-13.
  • NW 10: z gwintem zewnętrznym i wewnętrznym (G3/8 i G1/2) i średnicy wewnętrznej 10 i 13 mm.

Szybkozłącza Obustronnie Odcinające

Te złączki do sprężonego powietrza posiadają zawory zarówno w gnieździe, jak i w wtyku. Po rozłączeniu powietrze zostaje zatrzymane po obu stronach. Są idealne do pracy z cieczami lub do minimalizacji wycieku drogiego lub niebezpiecznego medium. Szybkozłączka obustronnie odcinająca zabezpiecza przed wyciekiem medium - zarówno od strony gniazda, jak i wtyczki. Znajdujący się dodatkowy w króćcu zawór odcinający zabezpiecza przed wypływem powietrza z węża. W przeciwieństwie do szybkozłączy jednostronnie odcinających kompatybilność jest ograniczona do króćców obustronnie odcinających. Znajdują zastosowanie w sprzęcie ratowniczym i narzędziach hydraulicznych, w narzędziach do napinania śrub oraz do ściągania łożysk.

Oferta szybkozłączy obustronnie odcinających (przykłady):

• Szybkozłączka obustronnie odcinająca, wyposażona w zawory zwrotne, zbudowana z mosiądzu o uszczelnieniu Perbunan:
  • NW 5: z gwintem zewnętrznym i wewnętrznym, G1/8 i G1/4 i średnicy 4 i 9.
  • NW 7,2: z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/2 i średnicy od 6 do 13.

Szybkozłącza Bezpieczne

Absolutny standard w nowoczesnym przemyśle. Mechanizm bezpieczny eliminuje ryzyko tzw. efektu bata - nagłego, niekontrolowanego wyskoczenia wtyku po rozłączeniu pod ciśnieniem. Rozłączenie odbywa się dwuetapowo: najpierw następuje odpowietrzenie (dekompresja), a dopiero potem mechaniczne rozdzielenie elementów. Procesowi temu towarzyszy charakterystyczny dźwięk (syk) wydobywającego się sprężonego powietrza. Szybkozłącza z grupy "Bezpieczna Pneumatyka" są coraz częściej stosowane przez firmy.

Dostępne modele szybkozłączy bezpiecznych:

• NW 7,4: z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/2 i złączem 6, 9, 13.
• NW 7,6: z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/2 i wewnętrzną średnicą węża od 6 do 13.
• NW 7,8: z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/2 i średnicą złącza od 6 do 13.
• NW 10: z gwintem zewnętrznym i wewnętrznym, dostępne G3/8 i G1/2.

Inne Specjalistyczne Rozwiązania

• Szybkozłączka z upustem powietrza: o przepływie 1100 l/min w wersjach:
  • NW 7,2: z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/2, o przyłączach od 6 do 13.
  • NW 7,4: z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/2, średnica złączy od 6 do 13.
• Niezamienna szybkozłączka pneumatyczna: charakteryzuje się dużą przepustowością i kolorowym oznakowaniem złączek i wtyczek. Kolory ściśle określają pasujące do siebie elementy, co w maksymalny sposób ułatwia identyfikację. Dostępne modele:
  • NW 5: z gwintem zewnętrznym i wewnętrznym, G1/8 i G1/4.
  • NW 7,8: z gwintem zewnętrznym i wewnętrznym, G1/4 i G3/8.

Materiały i Trwałość Szybkozłączy

Trwałość szybkozłącza zależy od materiału, z jakiego zostało wykonane, oraz od jakości zastosowanych uszczelnień.

Wybór Materiału

• Mosiądz (niklowany): Standard i najczęściej wybierany materiał. Konstrukcja mosiężna wzmocniona powłoką niklowaną zwiększa odporność na zużycia mechaniczne.
• Stal Nierdzewna: Niezbędna w przemyśle spożywczym, farmaceutycznym, chemicznym oraz wszędzie tam, gdzie wymagana jest maksymalna higiena i odporność na agresywne media lub czynniki zewnętrzne (np. wilgoć, sól).
• Stal: Zapewnia najwyższy poziom bezpieczeństwa, często stosowana w aplikacjach o wysokich wymaganiach wytrzymałościowych.

Uszczelnienia

Większość nieszczelności w szybkozłączach wynika z uszkodzenia lub zużycia wewnętrznych elementów uszczelniających (o-ringów). W szybkozłączach stosowane są uszczelnienia wykonane z trwałych materiałów, takich jak:

• NBR (Perbunan): Standardowe uszczelnienie, szybkozłącze z mosiądzu, mosiądzu niklowanego, ze stali szlachetnej do pracy w temperaturze od -20°C do +100°C.
• Viton: Dla wyższych temperatur i mediów chemicznych, szybkozłącze ze stali szlachetnej, do pracy w temperaturze -20°C do +200°C.
• EPDM: Inny materiał uszczelniający, stosowany w specyficznych aplikacjach.

Zastosowanie Szybkozłączy w Praktyce

Szybkozłącze pneumatyczne należy do grupy najczęściej stosowanych elementów armatury pneumatycznej. Ich duże i różnorodne zastosowanie sprawia, że właściwy wybór szybkozłączy powinien być odpowiednio przeanalizowany pod względem ich docelowego wykorzystania. Szybkozłączki idealnie nadają się do zastosowania w:

• Technice medycznej i dentystycznej: w sprzęcie pomiarowym ciśnienia krwi, urządzeniach produkujących insulinę, przyrządach w gabinetach dentystycznych, aparaturze do oddychania.
• Technologii pomiarowej i laboratoryjnej: systemach smarowania, systemach pomiarowych.
• Przemyśle chemicznym: napełnianiu cystern i butli ciśnieniowych, transporcie mediów o dużej lepkości, czyszczeniu parą, w środowisku chemicznym, kombinezonach chemicznych.
• Przemyśle spożywczym i farmaceutycznym: przy pobieraniu próbek, podawaniu wody osolonej, napełnianiu kolb infuzyjnych, produkcji kosmetyków.
• Narzędziach pneumatycznych: w warsztatach, w przemyśle.
• Ogólnym przemyśle: urządzeniach ciśnieniowych, robotach, maszynach pakujących, przy budowie maszyn, w instalacjach przemysłowych i wysokociśnieniowych, wyposażeniu zakładów produkcyjnych czy montażowych.
• Transporcie i załadunku: w technice klimatyzacji, aplikacjach z dziedziny przemysłu zbrojeniowego, w szeroko rozumianym transporcie i załadunku, na stacjach benzynowych, w wyposażeniu płetwonurka.

Konserwacja i Prawidłowy Montaż

Nawet najlepsze szybkozłączki wymagają odpowiedniej konserwacji, aby utrzymać swoją kluczową cechę - szczelność. Regularnie należy sprawdzać stan techniczny o-ringów i w razie potrzeby je wymieniać. Prawidłowy montaż to podstawa. Króćce i gniazda z gwintem muszą być montowane z użyciem odpowiednich materiałów uszczelniających, aby uniknąć wycieków w punkcie połączenia z instalacją. Zamiast tradycyjnego konopnego uszczelnienia, zalecane jest użycie taśmy teflonowej (PTFE) lub specjalistycznych płynnych uszczelniaczy anaerobowych, które zapewniają trwałą i pewną szczelność. Dla prawidłowej pracy szybkozłączy nie powinno się podłączać szybkozłączek pod ciśnieniem. Należy dbać o czystość podłączanych urządzeń oraz sprawdzać stan uszczelnienia i zużycia. Warto również stosować zaślepki zabezpieczające.

Dobór Szybkozłączy: Kluczowe Parametry

Przy doborze szybkozłączy należy znać podstawowe informacje dotyczące:

• Rodzaju medium, jakie będzie obsługiwane.
• Maksymalnej temperatury medium i otoczenia.
• Maksymalnego ciśnienia roboczego i jego spadku.
• Rodzaju odcięcia (jednostronne, dwustronne).
• Przybliżonej wielkości przepływu.

Elementy Uzupełniające Ofertę

W ofercie można znaleźć również dodatkowe elementy usprawniające pracę z systemami pneumatycznymi:

• Rozdzielacze wraz z szybkozłączami pneumatycznymi: dostępne z gwintem zewnętrznym i wewnętrznym, od G1/4 do G1/8. Dwu- i trójdrożne rozdzielacze zbudowane z mosiądzu o maksymalnym ciśnieniu roboczym równym 35 bar. Rozdzielacz pneumatyczny z 2 szybkozłączkami składa się z dwójnika i szybkozłączki, natomiast rozdzielacz z 3 szybkozłączkami poza szybkozłączką zawiera też trójnik. Zapewniają brak spadków ciśnienia roboczego na wyjściu.
• Systemy rozprowadzania sprężonego powietrza: pozwalają na ruch poszczególnych segmentów o 180 stopni. Złącze G1/2 z 2 lub 3 wejściami. Zastosowano uszczelnienie NBR.
