Tabliczka znamionowa wózka widłowego: Informacje i przepisy

Wózek widłowy to niezwykle ważny sprzęt w branży logistycznej, bez którego funkcjonowanie magazynów byłoby trudne do wyobrażenia. Codziennie przewozi się nimi tony towarów, co sprawia, że znajomość i umiejętność prawidłowej obsługi wózka jest kluczowa dla wykwalifikowanych pracowników. Jak każdy pojazd, wózek widłowy posiada pewne oznaczenia, a zrozumienie ich znaczenia oraz wiedza, gdzie ich szukać i jak je czytać, stanowi podstawę bezpiecznej pracy i higieny pracy.

Znaczenie tabliczki znamionowej w wózku widłowym

Tabliczka znamionowa wózka widłowego to niewielki, ale niezwykle istotny element każdego urządzenia transportu bliskiego. Z pozoru niepozorna tabliczka umieszczona na korpusie pojazdu zawiera kluczowe informacje techniczne, bez których bezpieczne i zgodne z przepisami użytkowanie wózka byłoby niemożliwe. Zarówno operator, jak i osoby odpowiedzialne za zarządzanie flotą wózków widłowych powinny znać jej znaczenie i umieć odczytać dane, które zawiera.

Tabliczka znamionowa jest podstawowym dokumentem identyfikacyjnym urządzenia technicznego, który w przypadku wózków widłowych pełni funkcję nie tylko informacyjną, ale również prawną. Musi być trwale przymocowana do konstrukcji, czytelna i odporna na uszkodzenia mechaniczne oraz czynniki środowiskowe. W praktyce oznacza to wykonanie z metalu lub trwałego laminatu, z grawerem lub nadrukiem niewrażliwym na ścieranie. Brak któregokolwiek z tych elementów lub ich niespójność z dokumentacją skutkuje wstrzymaniem eksploatacji.

Dlaczego tabliczka znamionowa jest niezbędna?

Tabliczka znamionowa odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i sprawności działania wózka widłowego. Zawiera istotne informacje, takie jak dane techniczne, numer seryjny oraz maksymalna nośność, co pozwala operatorom na łatwe zidentyfikowanie maszyny i korzystanie z niej zgodnie z przeznaczeniem. Dzięki temu można skutecznie zminimalizować ryzyko wystąpienia incydentów w miejscu pracy.

W obszarze logistyki priorytetem jest bezpieczeństwo oraz efektywność. Tabliczka znamionowa wspiera utrzymanie standardów bezpieczeństwa oraz zgodność z obowiązującymi regulacjami. Dodatkowo, zawarte na niej informacje pozwalają na szybkie zlokalizowanie wózka w razie potrzeby jego serwisowania lub wymiany części, co zwiększa wydajność operacyjną.

Identyfikacja i bezpieczeństwo sprzętu

Tabliczka znamionowa odgrywa istotną rolę w identyfikacji oraz zapewnieniu bezpieczeństwa sprzętu. Pozwala na szybkie zrozumienie parametrów technicznych wózka widłowego, co umożliwia operatorom łatwe sprawdzenie, czy urządzenie jest zgodne z normami bezpieczeństwa i ocenę jego stanu przed rozpoczęciem pracy.

To jednak nie wyczerpuje jej funkcji. Tabliczka wspomaga regularne przeglądy techniczne oraz kontrole przeprowadzane przez Urząd Dozoru Technicznego (UDT), co jest kluczowe dla zachowania bezpieczeństwa sprzętu. Wózek widłowy, który jest dobrze oznakowany i posiada aktualną tabliczkę, znacząco redukuje ryzyko wypadków. Dodatkowo, ułatwia efektywne zarządzanie flotą maszyn w przedsiębiorstwie.

W pracy z wózkami widłowymi bezpieczeństwo to priorytet. Z tego powodu tabliczka znamionowa odgrywa kluczową rolę w codziennej eksploatacji urządzeń. Zgodnie z polskimi przepisami, wózki widłowe podlegają nadzorowi UDT. W ramach tego nadzoru wymagane są regularne przeglądy techniczne, które obejmują m.in. kontrolę stanu tabliczki znamionowej. W przypadku braku tabliczki lub nieczytelnych danych wózek może zostać wycofany z eksploatacji.

Informacje zawarte na tabliczce znamionowej

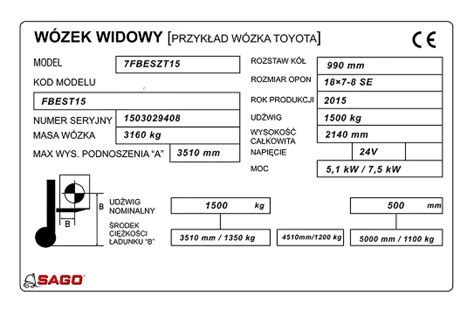

Tabliczka znamionowa wózka widłowego to skarbnica kluczowych informacji niezbędnych do jego właściwej obsługi i utrzymania. Znajdują się na niej dane techniczne, takie jak maksymalna nośność czy parametry maszyny, które są istotne dla operatorów, aby uniknąć przeciążenia i zapewnić bezpieczeństwo podczas pracy.

Na tabliczce widnieje również numer seryjny, rok produkcji oraz dane dotyczące producenta i modelu wózka. Informacje te są nieodzowne przy serwisowaniu, zamawianiu części zamiennych oraz identyfikacji sprzętu, co znacząco usprawnia konserwację i naprawy.

Dodatkowo, tabliczka zawiera certyfikaty bezpieczeństwa, w tym certyfikat CE, który potwierdza zgodność z europejskimi normami. Takie certyfikaty są kluczowe z perspektywy przepisów prawnych, gwarantując, że urządzenie spełnia wszystkie wymogi w różnych gałęziach przemysłu.

Najczęściej diagram udźwigu jest prezentowany w formie grafiki, np. wykresu lub przedstawiony w łatwej do odczytania tabelce. Pozwala to uniknąć przewrócenia wózka widłowego, upadku ładunku z wysokości czy uszkodzenia masztu wózka w wyniku np. przeciążenia.

Zmiany osprzętu mogą zdarzać się dość często, dlatego warto pamiętać, że wówczas również potrzebny jest nowy diagram możliwości pracy urządzenia. Operator zawsze musi mieć szansę na dostosowanie udźwigu do środka ciężkości i innych parametrów do techniki pracy. Warto pamiętać, że stosowany dodatkowy osprzęt musi być przeznaczony do danego urządzenia i będzie miał wpływ na obniżenie parametrów wózka. To z kolei przekłada się w dużej mierze na bezpieczeństwo pracy nie tylko samego operatora wózka widłowego, ale też innych osób znajdujących się na magazynie.

Kluczowe informacje i parametry techniczne

Tabliczka znamionowa wózka widłowego dostarcza kluczowych informacji niezbędnych do jego efektywnej obsługi. Zawiera ona między innymi:

• Udźwig nominalny: maksymalny ciężar, jaki wózek jest w stanie bezpiecznie unieść.
• Masa własna: waga pojazdu bez ładunku.
• Typ masztu: pozwala ustalić maksymalną wysokość, na jaką można podnieść ładunek.
• Wymiary opon: wpływają na stabilność i zwrotność wózka.
• Rodzaj skrzyni biegów: ma znaczenie dla komfortu pracy operatora.
• Numer seryjny (fabryczny): unikalny identyfikator konkretnego egzemplarza wózka widłowego.
• Rok produkcji
• Nazwa producenta i model wózka
• Diagram udźwigu: środki ciężkości, wysokość podnoszenia.

Wszystkie te dane umożliwiają dostosowanie wózka do specyficznych wymagań oraz zapewniają zgodność z normami bezpieczeństwa. Wózki renomowanych producentów, takich jak Toyota Material Handling, Linde Material Handling czy Jungheinrich, posiadają tabliczki o rozszerzonym zakresie danych, często uwzględniające konfigurację masztu i osprzętu.

Certyfikaty i oznaczenia bezpieczeństwa

Certyfikaty oraz oznaczenia bezpieczeństwa na tabliczce znamionowej wózka widłowego mają kluczowe znaczenie dla zgodności z przepisami i bezpieczeństwa pracy. Certyfikat CE stanowi dowód, że urządzenie spełnia europejskie normy, co jest niezbędne w wielu branżach przemysłowych. Dzięki tym oznaczeniom operatorzy i inspektorzy mogą być pewni, że wózek spełnia wymagania bezpieczeństwa i jest odpowiednio przetestowany. Przeprowadzanie regularnych przeglądów UDT i nadzór techniczny opierają się na tych certyfikatach, co skutecznie minimalizuje ryzyko awarii oraz wypadków.

Lokalizacja i interpretacja danych

Tabliczkę nituje się, przykręca lub przykleja w bezpiecznym miejscu urządzenia lub pojazdu, tak by dostęp do niej był bezproblemowy, ale żeby zapobiec jej zniszczeniu. Najczęściej montuje się ją przy kabinie operatora lub na masztach urządzenia. Te informacje są bardzo ważne dla operatora i powinien się on z nimi oczywiście zapoznać przed przystąpieniem do pracy. Drugim miejscem, gdzie można znaleźć te dane, jest instrukcja obsługi, jednak tabliczka znamionowa jest znacznie bardziej praktyczna w codziennej eksploatacji.

Numer seryjny to kręgosłup identyfikacji technicznej. Musi występować na tabliczce znamionowej oraz na stałym elemencie konstrukcyjnym - ramie lub płycie nośnej. Zgodność tych numerów jest weryfikowana podczas badań UDT i kontroli wewnętrznych. W starszych konstrukcjach numer bywał nabijany mechanicznie, co dziś utrudnia odczyt. W nowoczesnych modelach stosuje się laserowe znakowanie, często uzupełnione kodem QR lub RFID. To kierunek słuszny, choć tradycjonaliści słusznie zauważają, że elektronika bywa zawodna w trudnych warunkach magazynowych. W takich przypadkach identyfikacja musi być potwierdzona przez producenta lub uprawnioną jednostkę.

Dozór techniczny i przepisy

Dla Urzędu Dozoru Technicznego tabliczka znamionowa jest pierwszym punktem odniesienia. Dane z niej trafiają do ewidencji i są podstawą decyzji o dopuszczeniu do eksploatacji. Każda zmiana parametrów technicznych - nawet pozornie drobna - wymaga aktualizacji dokumentacji. Konserwatywne podejście UDT bywa krytykowane, ale z perspektywy bezpieczeństwa jest uzasadnione. Wózek widłowy pracuje często na granicy parametrów, a błędne dane udźwigu mogą prowadzić do poważnych wypadków. W praktyce oznacza to konieczność przeprowadzenia badań doraźnych i uzyskania decyzji administracyjnej.

Każdy wózek widłowy musi podlegać dozorowi technicznemu, co wynika z przepisów ustawy o dozorze technicznym. Wózki nie mogą być włączone do użytkowania na magazynie, zanim nie uzyskają odpowiedniej decyzji zezwalającej na ich wykorzystanie. Zielona naklejka Urzędu Dozoru Technicznego jest odpowiednim potwierdzeniem tego, że wózek posiada ważną decyzję, która zezwala na jego pracę. Bardzo ważnym elementem tej naklejki jest data, która mówi o tym, do kiedy ważne są badania techniczne danego wózka.

Wózki widłowe, jak każdy pojazd, muszą przechodzić okresowe badania, w czasie których wykrywane są usterki, a także eksperci sprawdzają ewentualne niedociągnięcia, które należy naprawić, aby dalej korzystać z pojazdu. Takie okresowe przeglądy to najlepsza forma zapobiegania ewentualnym wypadkom związanym z naturalną eksploatacją sprzętu, która może w końcu zacząć zagrażać ludziom.

Zakup i wymiana tabliczki znamionowej

Zakup tabliczki znamionowej to prosta sprawa i kosztuje jedynie 8,61 zł z VAT. W przypadku uszkodzenia tabliczki, można bez problemu zamówić jej duplikat. Pozwala to na precyzyjne odtworzenie wszystkich niezbędnych informacji, co gwarantuje zgodność danych na nowym egzemplarzu. Konieczne jest dołączenie fotografii starej tabliczki oraz skanu dokumentu rejestracyjnego wózka widłowego. Ważne jest, aby była dobrze widoczna i wytrzymała. Można to osiągnąć poprzez zastosowanie trwałego graweru lub naklejek znamionowych.

Zmiana tabliczki znamionowej jest dopuszczalna wyłącznie w ściśle określonych przypadkach: jej zniszczenia, utraty czy nieczytelności. Proces musi odbywać się z udziałem producenta lub jego autoryzowanego przedstawiciela. Na rynku funkcjonują firmy oferujące „rekonstrukcję” tabliczek na podstawie oględzin urządzenia. To rozwiązanie szybkie, ale ryzykowne. Brak potwierdzenia producenta oznacza, że tabliczka nie ma mocy prawnej. Z doświadczenia wynika, że tradycyjne, formalne ścieżki są bezpieczniejsze niż skróty.

Eksploatacja urządzenia bez czytelnej tabliczki znamionowej jest naruszeniem przepisów i skutkuje natychmiastowym wstrzymaniem pracy. W praktyce oznacza to, że nawet sprawny technicznie wózek staje się bezużyteczny. Koszty przestoju, wynajmu zastępczego sprzętu i procedur legalizacyjnych wielokrotnie przewyższają koszt prawidłowej tabliczki.

Jeśli planujesz zakup używanego wózka, dokładna analiza tabliczki znamionowej powinna być jednym z pierwszych kroków. Przechowuj kopię tabliczki, np. zdjęcie, jako zabezpieczenie.

Wymagania prawne odnośnie tabliczek znamionowych

Wymagania prawne odnośnie tabliczek znamionowych są regulowane przez różne akty prawne, w zależności od branży i typu produktu. Zgodnie z obowiązującymi przepisami, każda maszyna i urządzenie powinny być oznakowane w sposób czytelny i trwały.

• W przemyśle maszynowym tabliczki znamionowe muszą być odporne na trudne warunki pracy, w tym wysokie temperatury, drgania i zanieczyszczenia.
• W tych branżach tabliczki znamionowe muszą być odporne na działanie substancji chemicznych i środków dezynfekujących.

Pierwszym krokiem powinno być ustalenie, jakim przepisom podlega dany produkt i jakie informacje muszą znaleźć się na tabliczce zgodnie z tymi przepisami. Tabliczki znamionowe są istotnym elementem oznakowania produktów, który pełni zarówno funkcję informacyjną, jak i prawną. Wybór odpowiedniego materiału i technologii wykonania tabliczki znamionowej ma kluczowe znaczenie dla zapewnienia jej trwałości i czytelności przez cały okres użytkowania produktu. Firma Oficyna, z wieloletnim doświadczeniem w produkcji tabliczek znamionowych, oferuje kompleksowe rozwiązania dostosowane do potrzeb klientów z różnych branż.

Materiały i technologie wykonania

Wybór materiału i technologii wykonania tabliczki znamionowej jest kluczowy dla jej trwałości i czytelności:

• Tabliczki ze stali nierdzewnej kwasoodpornej: to najbardziej wytrzymałe rozwiązanie, idealne do zastosowań w trudnych warunkach przemysłowych.
• Tabliczki aluminiowe: są lżejsze od stalowych, a jednocześnie zachowują dobrą odporność na warunki atmosferyczne.
• Laminat grawerski: materiał składający się z warstw o różnych kolorach. Podczas grawerowania laserowego usuwana jest wierzchnia warstwa, odsłaniając kontrastowy kolor spodniej warstwy.
• Mosiądz: to materiał, który łączy elegancki wygląd z dobrą trwałością.

Wózki widłowe a ruch drogowy

Wózki widłowe są urządzeniami wykorzystywanymi na placach przeładunkowych, w halach magazynowych i produkcyjnych. To niewielkie pojazdy, które z założenia nie powinny znaleźć się na drodze publicznej. Zgodnie z definicją zawartą w ustawie z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym wózek widłowy może być nazywany pojazdem, spełniając dwa z najważniejszych zapisów. Nie jest jednak zgodny z przepisem art. 66 ust. 1 p.r.d., który wskazuje na konieczność zastosowania rozwiązań, które pozwalają na zachowanie bezpieczeństwa innych uczestników ruchu i samego kierowcy. Brak zgodności z przepisami z art. 66 ust. 1 p.r.d. sprawia, że wózek widłowy nie może uzyskać dowodu i tablicy rejestracyjnej. Wózki widłowe są przeznaczone do transportu wewnątrzzakładowego, zarówno na halach, jak i na otwartych przestrzeniach, np. na placach przeładunkowych. Wskazuje na to m.in. fakt, że nie podlegają one badaniom technicznym w stacjach diagnostycznych, a także do ich kierowania konieczne jest zdobycie konkretnych uprawnień.

Wózki widłowe muszą przechodzić okresowe przeglądy, ale nie wykonuje się ich w tradycyjnych stacjach diagnostycznych. Kontrolę przeprowadza pracownik Urzędu Dozoru Technicznego. Zdarza się, że obiekty należące do jednego przedsiębiorstwa znajdują się po dwóch różnych stronach drogi publicznej. Wówczas występuje konieczność pokonania tej trasy. Jest to możliwe, ale wymaga dopełnienia wielu obowiązków. Przede wszystkim pojazd musi mieć zdjęte widły, które sprawiają, że nie zapewnia on odpowiedniego bezpieczeństwa podczas jazdy po drogach publicznych. Jeśli zostaną wprowadzone wszystkie modyfikacje, możliwe jest wyjechanie wózkiem widłowym na drogę publiczną.

Na tak zmodyfikowany wózek widłowy muszą zostać wyrobione również tablice oraz dowód rejestracyjny. Z tego powodu zwykle okazuje się, że znacznie bardziej opłacalnym rozwiązaniem jest zainwestowanie w dwa osobne wózki widłowe po obu stronach drogi lub przearanżowanie pracy firmy, by nie było konieczności wymiany towarów na paletach. Dowód rejestracyjny i tablica to nie wszystko. Wózek dopuszczony do jazdy po drogach publicznych musi mieć też wykupione ubezpieczenie OC, dokument potwierdzający dopuszczenie go do ruchu przez Urząd Dozoru Technicznego, a także potwierdzenie uprawnień kierowcy.

Jazda wózkiem widłowym po ulicy jest możliwa, ale nie zawsze się opłaca. Jest to bowiem pojazd stworzony z myślą o transporcie wewnątrzzakładowym. Zmodyfikowanie takiego urządzenia bywa kosztowne i wymaga ponownego wykonania badań, które potwierdzą bezpieczeństwo korzystania z przekształconego pojazdu. Gdy jest taka możliwość, lepiej więc zrezygnować z poruszania się wózkiem widłowym po drogach publicznych. Przewóz takich urządzeń lepiej zorganizować z użyciem lawet i specjalnych platform. Wózki widłowe do wynajęcia docierające do klientów prosto od producenta czy wypożyczalni przewozi się zwykle na lawetach lub ciężarówkach z platformami, w zależności od masy i wielkości urządzenia. Robi się tak nawet w sytuacji, gdy odległość pomiędzy punktem A i B wynosi zaledwie kilka kilometrów.

Bezpieczeństwo i higiena pracy (BHP) przy obsłudze wózków widłowych

Każdy pracownik, który ma obsługiwać wózek widłowy, musi przejść stosowne szkolenie i zdać egzamin. Wózek magazynowy oraz wózek widłowy jest ogromną pomocą dla pracowników, którzy dzięki możliwości korzystania z nich mogą wykonywać swoją pracę o wiele mniejszym nakładem sił, szybciej, sprawniej i bezpieczniej. O ile oczywiście zachowują wszelkie zasady bezpieczeństwa. Niestety, brak zachowywania zasad bezpieczeństwa szybko prowadzi do wypadku z udziałem wózka widłowego, a ten może być nawet śmiertelny w skutkach. Zatem bardzo ważne jest, aby każdy pracownik magazynowy, który pracuje z wózkiem widłowym, wiedział, jak powinien być oznakowany ten pojazd, aby korzystać z niego bez obaw.

Za postępowanie zgodnie z przepisami BHP przy obsłudze wózków widłowych odpowiada operator pojazdu. Aby kierować takim urządzeniem, konieczne jest przejście odpowiedniego szkolenia, a następnie uzyskanie pozytywnego wyniku na egzaminie państwowym. Przyszli operatorzy uczą się, jak korzystać z wózków widłowych w sposób bezpieczny dla siebie, przewożonych towarów, osób postronnych i innych pracowników. To oni powinni dbać o stan techniczny pojazdu i sposób jego eksploatacji.

Odzież ochronna a BHP wózka widłowego

Podczas pracy na wózku widłowym konieczne jest korzystanie z odpowiedniej odzieży ochronnej. Musi być ona dostosowana nie tylko do budowy ciała użytkownika, lecz także aktualnej pory roku. W skład podstawowego wyposażenia operatora wózka widłowego wchodzą pełne buty z podeszwą antypoślizgową i podnoskiem, który chroni palce, a także kask.

Ocena stanu technicznego wózka a przepisy BHP

Przepisy BHP mówią również o konieczności każdorazowej kontroli stanu technicznego wózka widłowego, zanim zostanie on użyty do podnoszenia ciężkich przedmiotów. Zadanie to jest obowiązkiem operatora. Musi on upewnić się, że układ kierowniczy, hamulcowy i napędowy działają prawidłowo. Niezwykle istotne jest też sprawdzenie osprzętu i mechanizmów podnoszenia. Nie można zapominać również o elementach oświetlenia i sygnalizacji, które mają za zadanie informować inne osoby o zbliżającym się pojeździe.

Bezpieczeństwo podczas obsługi wózka widłowego

Operator wózka widłowego, podczas jego obsługi, musi pamiętać o zachowaniu odpowiednich norm bezpieczeństwa. Konieczne jest dostosowanie prędkości do warunków pracy. Warto unikać gwałtownego hamowania, ruszania i skręcania, by nie potrącić pracowników poruszających się po hali. W trakcie przejazdów bez ładunku widły powinny być opuszczone jak najniżej, a maszt musi zostać przechylony do tyłu. Przed cofaniem operator ma obowiązek upewnić się, że za pojazdem nie ma ludzi lub przeszkód.

Strefy bezpieczeństwa a wózek widłowy

Jeśli w danym obiekcie są obecne osoby postronne, konieczne jest odpowiednie zabezpieczenie przestrzeni, w której odbywają się prace z użyciem wózka widłowego. Takie miejsca powinny być oznakowane widocznymi taśmami i znakami lub całkowicie grodzone, uniemożliwiając wstęp osób niepowołanych.

BHP wózka widłowego a jazda do tyłu

Wózki widłowe są zdolne do poruszania się do tyłu. Jazda na wstecznym biegu jest dopuszczalna jedynie w sytuacji, gdy ładunek zasłania widok z przodu lub konieczne jest zjechanie załadowanym pojazdem z pochyłości. Cofanie jest możliwe również podczas manewrowania w trudno dostępnych przestrzeniach. Taka jazda wymaga jednak zachowania szczególnej ostrożności. Zjeżdżając pochyłości, należy unikać skręcania. Taki zabieg mógłby bowiem doprowadzić do utraty równowagi pojazdu i jego przewrócenia.

BHP a podejmowanie ładunku z półek

Operator wózka widłowego musi upewnić się, że dany towar nie jest zbyt ciężki dla danego pojazdu. Następnie powinien on wsunąć widły w konstrukcję palety i powoli ją podnieść. Proces ten powinien przebiegać powoli, by nie zahaczyć o konstrukcję regału.

Wózki widłowe z napędem spalinowym co do zasady nie mogą być użytkowane w zamkniętych pomieszczeniach. Wyjątkiem są wózki napędzane gazem - o ile jest zapewniony odpowiednio wydajny system wentylacji. Wózki widłowe spalinowe wymagają przestrzegania dodatkowych przepisów. Przed uruchomieniem silnika konieczne jest upewnienie się, że dźwignia do zmiany biegów znajduje się w położeniu neutralnym.

Czym grozi nieprzestrzeganie przepisów BHP przy obsłudze wózka widłowego?

Przepisy BHP dotyczące obsługi wózków widłowych mają za zadanie pomóc w zapewnieniu odpowiedniego poziomu bezpieczeństwa podczas realizowanych prac. Nieprzestrzeganie tych wytycznych niesie za sobą ryzyko poważnych wypadków. Zarówno wózki, jak i podnoszone dzięki nim ładunki, są bardzo ciężkie. Zderzenie z innym pojazdem czy pracownikiem może więc okazać się tragiczne w skutkach. Wykrycie nieprawidłowości w obsłudze wózków widłowych może narazić przedsiębiorcę również na wysokie kary finansowe. Pracodawca powinien kontrolować, jak przebiega praca z wykorzystaniem tych pojazdów i czy operatorzy mają odpowiednie uprawnienia.
