Tabliczka znamionowa – klucz do bezpieczeństwa i zgodności

Tabliczka znamionowa to niewielki, ale niezwykle istotny element każdego urządzenia, maszyny czy pojazdu. Pełni kluczową funkcję w identyfikacji oraz przekazywaniu kluczowych informacji technicznych, takich jak numer seryjny, rok produkcji, parametry techniczne czy warunki eksploatacji. W wielu branżach jest niezbędnym wyposażeniem, a jej obecność jest regulowana przez odpowiednie przepisy prawne.

Czym jest tabliczka znamionowa?

Tabliczka znamionowa to trwały nośnik informacji, który zawiera podstawowe dane identyfikacyjne dotyczące urządzenia, pojazdu lub maszyny. Jest to element, który musi zostać umieszczony w sposób widoczny i trwały, aby spełniać swoje funkcje przez cały okres użytkowania produktu. Właściwie każdy pojazd, a nawet urządzenie elektryczne musi być wyposażone w tabliczkę znamionową, która pozwala zidentyfikować markę, model, rok produkcji, nazwę producenta oraz numer seryjny. Niekiedy zawiera także certyfikat bezpieczeństwa oraz certyfikat CE.

Tabliczka znamionowa wózków widłowych

Tabliczka znamionowa wózka widłowego to niewielki, ale niezwykle istotny element każdego urządzenia transportu bliskiego. Z pozoru niepozorna tabliczka umieszczona na korpusie pojazdu zawiera kluczowe informacje techniczne, bez których bezpieczne i zgodne z przepisami użytkowanie wózka byłoby niemożliwe. Zarówno operator, jak i osoby odpowiedzialne za zarządzanie flotą wózków widłowych powinny znać jej znaczenie i umieć odczytać zawarte w niej dane.

Tabliczka znamionowa wózka widłowego to metalowa lub plastikowa płytka, montowana na widocznym i łatwo dostępnym miejscu wózka widłowego - najczęściej przy kabinie operatora lub na masztach urządzenia. Zgodnie z przepisami Urzędu Dozoru Technicznego (UDT), każdy wózek widłowy eksploatowany w magazynie, zakładzie przemysłowym czy centrum logistycznym musi posiadać czytelną tabliczkę znamionową.

Kluczowe informacje na tabliczce znamionowej wózka widłowego:

• Producent i model wózka - określa, kto wyprodukował urządzenie i jaki to typ/model.
• Numer seryjny (fabryczny) - unikalny identyfikator konkretnego egzemplarza wózka widłowego.
• Udźwig nominalny - maksymalna masa ładunku, jaką wózek może bezpiecznie podnieść na określoną wysokość.
• Wysokość podnoszenia - maksymalna wysokość, na jaką wózek może podnieść ładunek.
• Masa własna - waga samego wózka bez ładunku.
• Rok produkcji - informuje o dacie wyprodukowania wózka.
• Wykres udźwigu (diagram udźwigu) - często prezentowany w formie grafiki (wykresu) lub łatwej do odczytania tabelki. Zawiera informacje o środku ciężkości i pozwala uniknąć przewrócenia wózka, upadku ładunku lub uszkodzenia masztu w wyniku przeciążenia.
• Informacje o osprzęcie - w przypadku zmiany osprzętu, konieczny jest nowy diagram możliwości pracy urządzenia. Stosowany dodatkowy osprzęt musi być przeznaczony do danego urządzenia i będzie miał wpływ na obniżenie parametrów wózka.

Dla operatorów wózków widłowych, podestów ruchomych czy ładowarek teleskopowych tabliczka znamionowa jest szczególnie ważna, ponieważ przekłada się na prawidłowe i bezpieczne korzystanie z maszyny. Operator zawsze musi mieć możliwość dostosowania udźwigu do środka ciężkości i innych parametrów do techniki pracy. Brak tabliczki lub nieczytelne dane wózka mogą skutkować wycofaniem go z eksploatacji przez UDT.

Tabliczka znamionowa w samochodach i maszynach

W przypadku samochodów i innych pojazdów treść tabliczek znamionowych określa Rozporządzenie Ministra Infrastruktury z 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Brak tabliczki znamionowej może skutkować problemami z rejestracją pojazdu, kontrolą drogową czy corocznym badaniem technicznym na stacji diagnostycznej, a w przypadku innych maszyn może uniemożliwić serwisowanie.

Każda maszyna wprowadzana na rynek UE musi posiadać tabliczkę znamionową. Jest to nie tylko wymóg formalny, ale również element zapewniający identyfikację i bezpieczeństwo. Obowiązek umieszczenia tabliczki znamionowej wynika z dyrektywy maszynowej 2006/42/WE.

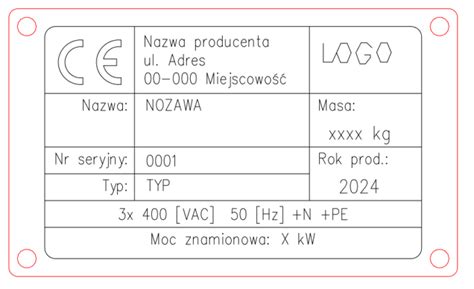

Obowiązkowe elementy tabliczki znamionowej CE:

• Nazwa i adres producenta.
• Oznaczenie maszyny (typ, model).
• Numer seryjny - unikalny dla każdej sztuki.
• Rok budowy (rok produkcji, nie sprzedaży).
• Znak CE - potwierdzający zgodność z dyrektywą maszynową.

Dodatkowo można zamieścić parametry techniczne, np. moc, napięcie, częstotliwość, ciśnienie robocze, masę maszyny czy stopień ochrony IP. Brak prawidłowego oznakowania oznacza ryzyko kar, problemów przy odbiorze maszyny, a nawet brak możliwości jej legalnej sprzedaży.

Jak prawidłowo oznaczyć maszynę tabliczką znamionową:

1. Sprawdź przepisy - upewnij się, że maszyna podlega pod dyrektywę maszynową i czy nie obowiązują dodatkowe normy (np. ATEX, urządzenia ciśnieniowe).
2. Zbierz dane - przygotuj wszystkie informacje, które muszą znaleźć się na tabliczce.
3. Wybierz materiał - aluminium, stal nierdzewna, tworzywo grawerowane.
4. Zadbaj o trwałość i czytelność - litery i cyfry minimum 2-3 mm, odporność na ścieranie i warunki pracy.
5. Umieść tabliczkę w odpowiednim miejscu - w widocznym i łatwo dostępnym dla użytkownika.

Rodzaje tabliczek znamionowych i metody produkcji

Tabliczki znamionowe różnią się nie tylko treścią, ale także materiałem wykonania i technologią produkcji. Wybór odpowiedniego materiału i technologii druku ma kluczowe znaczenie dla trwałości i czytelności tabliczek znamionowych.

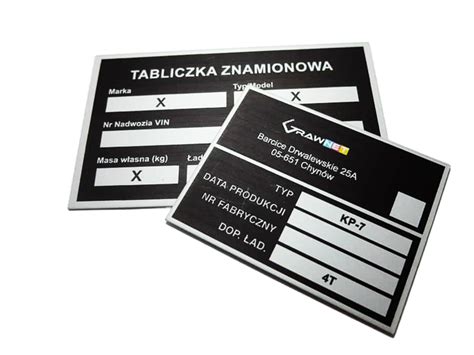

Materiały używane do produkcji tabliczek znamionowych:

• Metalowe (aluminium, stal nierdzewna, mosiądz) - charakteryzują się wysoką odpornością na warunki atmosferyczne, chemikalia oraz ścieranie. Stosowane są m.in. w przemyśle.
• Z tworzyw sztucznych (PVC, poliwęglan) - pokryte warstwą laminatu ochronnego, co zabezpiecza nadruk przed ścieraniem. Są ekonomicznym rozwiązaniem, sprawdzającym się w mniej wymagającym środowisku.

Technologie druku i znakowania:

• Druk UV - popularna metoda, w której tusz utrwalany jest promieniowaniem ultrafioletowym.
• Grawerowanie laserowe lub mechaniczne - metoda usuwania wierzchniej warstwy materiału w celu wygrawerowania treści. Zapewnia wysoką trwałość.
• Druk w anodowanym aluminium - jedna z najbardziej zaawansowanych technologii, która łączy trwałość z precyzją druku. Polega na nanoszeniu tuszu na specjalnie przygotowaną blachę aluminiową z mikroporami. Po wydrukowaniu następuje chemiczne utrwalenie, które zamyka tusz w strukturze aluminium. Kolor czarny jest całkowicie odporny na promieniowanie UV, co sprawia, że tabliczki idealnie sprawdzają się w zastosowaniach zewnętrznych.

Znaczenie numeru VIN na tabliczce znamionowej

Numer VIN (Vehicle Identification Number) to unikalny identyfikator pojazdu, często umieszczany na tabliczce znamionowej. Poniżej przedstawiono przykład interpretacji numeru VIN z instrukcji obsługi samochodu z 1994 roku (na przykładzie Żuka):

VIN SUL 00621JR0571360 oznacza:S - EuropaU - PolskaL - Lublin006 - typ samochodu (furgon)2 - rodzaj silnika - wysokoprężny 4C901 - odmiana silnika - podstawowaJ - układ napędowy - silnik 4C90, skrzynia biegów typ A13.2, tylny most typ 3005R - rok produkcji 1994 (choć czasem na tabliczce podano R, a w opisie P - błąd)Reszta to kolejny numer produkcyjny.

Podobna tabliczka jest podana dla wersji benzynowej (np. VIN SUL 00611HR0571357), gdzie litera H oznacza wersję z silnikiem benzynowym. Tabliczki znamionowe z różnych roczników mogą się nieco różnić w oznaczeniach, jednak sam VIN powinien być tego samego typu, czyli z SUL na początku.

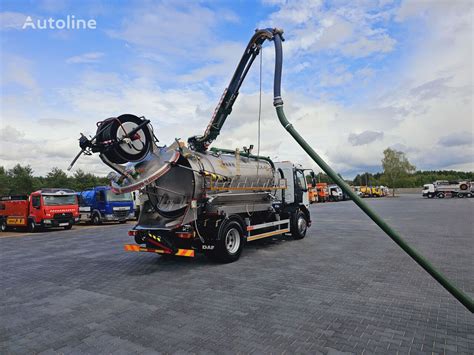

WUKO - Potoczna nazwa metody czyszczenia kanalizacji

W kontekście tabliczek znamionowych, termin "WUKO" pojawia się jako skrót od Wytwórni Urządzeń Komunalnych - polskiej firmy z Łodzi, specjalizującej się między innymi w produkcji pojazdów asenizacyjnych. Potocznie jednak "WUKO" odnosi się do metody hydrodynamicznego czyszczenia kanalizacji przy użyciu specjalistycznych pojazdów.

Na czym polega metoda WUKO?

Metoda WUKO to hydrodynamiczne czyszczenie rur kanalizacyjnych, które jest bezpieczne dla środowiska, ponieważ nie wykorzystuje detergentów, środków żrących ani substancji niebezpiecznych. Do jej przeprowadzenia niezbędny jest specjalistyczny pojazd asenizacyjny, wyposażony w zabudowy ciśnieniowe.

Przebieg procesu czyszczenia kanalizacji metodą hydrodynamiczną:

1. Do instalacji bądź sieci kanalizacyjnej wprowadzany jest wąż, na końcu którego założona jest specjalna dysza.
2. Dobór rodzaju węża oraz dyszy uzależniony jest od rodzaju instalacji, jej średnicy, a także rodzaju zabrudzenia.
3. Wąż połączony jest z pompą ciśnieniową zamontowaną na pojeździe.
4. Woda podawana z pompy przepływa przez wąż pod wysokim ciśnieniem, w wyniku czego z dyszy wydobywa się strumień wody pod wysokim ciśnieniem, osiągającym poziom od 170 do nawet 200 bar. Przepływ wody może wynosić nawet 500 l/min, w zależności od użytego pojazdu.
5. Tak silne uderzenie strumienia wody kierowane na ściany kanalizacji prowadzi do odrywania się i rozbijania zanieczyszczeń. Strumień prowadzi je w kierunku studni rewizyjnej, skąd zanieczyszczenia mogą być zassane z powrotem na zbiornik.

Niektóre pojazdy WUKO posiadają technologię recyklingu wody, co pozwala na odzyskanie zużytej wody i ponowne wykorzystanie jej do dalszego czyszczenia kanałów kanalizacyjnych. Jest to tzw. "recykling wody".

Zalety i zastosowanie metody WUKO:

• Skuteczność - metoda ciśnieniowa WUKO jest jedną z największych zalet ze względu na jej efektywność.
• Uniwersalność - sposób czyszczenia kanalizacji można wykorzystać w przypadku rur o dowolnej średnicy tworzących instalacje sanitarne i deszczowe.
• Dobór dysz - wąż doprowadzający wodę na zakończeniu ma dokręcaną wymienną dyszę, której kształt i rozmiar dopasowuje się do rodzaju instalacji, typu osadów oraz miejsc zatoru. W zależności od potrzeb wybiera się dyszę, z której woda może wypływać rotacyjnie lub punktowo.
• Usuwanie trudnych osadów - w połączeniu z wysokim ciśnieniem i odpowiednim kątem wypływu strumienia wody rozbijane są nawet stare osady wapienne, zalegający piasek, tłuszcz i kamień moczowy.

Zabudowy ciśnieniowe montuje się najczęściej na dwóch rodzajach pojazdów - samochodach ciężarowych i mniejszych autach typu bus. WUKO na pojazdach ciężarowych wykorzystywane jest do usuwania dużych awarii zlokalizowanych przy zakładach przemysłowych i obiektach użyteczności publicznej. Mniejsze pojazdy mogą udrożnić rury wewnątrz obiektu.

Metoda WUKO wykorzystywana jest do czyszczenia sieci kanalizacyjnych jeszcze przed odbiorem technicznym instalacji, ale również oczyszcza się rurociąg użytkowany, aby przywrócić w sieci projektowany przepływ ścieków.
