Opis problemu z niedziałającym sprzęgłem Agria 2400
Problem z niedziałającym sprzęgłem w ciągniczku jednoosiowym Agria 2400 często pojawia się po demontażu skrzyni i jej elementów. Jeden z użytkowników zgubił kluczowy element sprzęgła podczas tych prac. Analizując dostępny w internecie rysunek techniczny skrzyni, zauważył, że brakuje mu jednego elementu - walca z wycięciem.
Ponieważ nigdzie nie znalazł wymiarów tego elementu, dorobił go „na oko”. Niestety, po uruchomieniu elementy sprzęgła zespawały się. Element w kształcie śruby (bez gwintu) „przyspawał” się do tarczy sprzęgłowej i do wspomnianego walca z wycięciem. Spowodowało to konieczność dorobienia nowych części.
Kolejna próba z większym luzem również zakończyła się spawaniem i ukręcaniem elementów przy naciskaniu sprzęgła.
Diagnoza uszkodzeń i kluczowe elementy sprzęgła

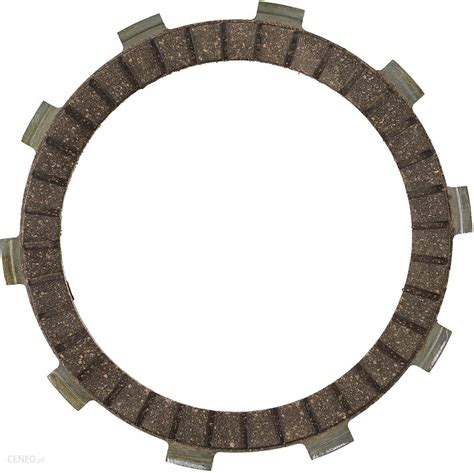

W przypadku problemów z mechanizmem sprzęgła w Agrii 2400, często konieczna jest wymiana uszkodzonych części. Prawdopodobnie do wymiany są przekładki sprzęgła: ostatnia (od strony zabezpieczenia) i pierwsza (od strony sprężyn), które mogą być mocno zmasakrowane. Możliwe jest również, że kosz sprzęgłowy jest powyginany.
Użytkownik zgłosił również uszkodzenie środka sprzęgła (zdj. 2), spowodowane próbami demontażu przy użyciu młota. Kosz sprzęgłowy, choć zmaltretowany w środku (wymagał przyspawania ściągacza do osi), generalnie działa na sprężynach w miarę dobrze.
Kolejnym problemem była zbyt luźna zębatka wchodząca w sprzęgło, co powodowało wysuwanie się całego środka przy naciskaniu, choć przez chwilę sprzęgło działało.
Sprzęgło suche - brak oleju
Ważnym aspektem jest to, że sprzęgło w Agrii 2400 jest suche. Nie ma prawa tam być oleju, do czego służy uszczelniacz na wałku. Obecność oleju w tym obszarze może prowadzić do nieprawidłowego działania lub uszkodzeń.
Znaczenie precyzji wykonania i doboru materiałów
Sprzęgło jest precyzyjnym urządzeniem, dlatego wszystkie elementy muszą do siebie ładnie dolegać i być równe. W przypadku dorabianych części, kluczowe są wymiary i materiał wykonania.
Materiały elementów sprzęgła
- Element w kształcie walca z wycięciem: Oryginalnie wykonany jest z mosiądzu. Jak zauważył jeden z forumowiczów, jego wypustka wchodzi w specjalne miejsce w obudowie skrzyni, co zapewnia prowadzenie i zapobiega obracaniu się.
- Element w kształcie śruby (bez gwintu), wychodzący ze skrzyni: Powinien być wykonany z utwardzonego materiału odpornego na ścieranie. Użytkownik próbował używać stali nierdzewnej i czarnej stali, co prowadziło do wycierania się tego elementu. Zalecane jest użycie twardego metalu, podobnego do tego, z którego wykonane są wały.
Rola luzu i dopasowania
Zbyt ciasne spasowanie elementów sprzęgła, prowadzące do jego "spawania", było prawdopodobnie przyczyną problemu użytkownika. Sprzęgło musi być luźne i nie może cały czas pracować. Zbyt mocno naciągnięta linka może powodować, że wałek nie zatrzyma się, a wszystko będzie trzeć i nie rozłączać się do końca.
Popychacz teoretycznie powinien obracać się razem z silnikiem i bębnem po naciśnięciu sprzęgła, natomiast zębatka, tarcze i element z mosiądzu powinny stać w miejscu. Jeśli coś blokuje popychacz lub materiał jest niewłaściwy, dochodzi do wycierania.
Zakładamy nowe sprzęgło do Renatki ;) cz3
Alternatywne rozwiązania i dalsze kroki
W obliczu uporczywych problemów z uszkodzonymi elementami i nieprecyzyjnym wykonaniem, rozważane są alternatywne rozwiązania:
- Konsultacja z tokarzem: Najprostszym i najskuteczniejszym rozwiązaniem jest udanie się do dobrego tokarza. Specjalista może wytoczyć brakujące elementy z najtwardszego dostępnego materiału. Może być również konieczne rozwiercenie uszkodzonego fragmentu w sprzęgle, aby nowe części idealnie do siebie pasowały.
- Wymiana sprzęgła na inne: Ze względu na specyficzne wyjście ze skrzyni na wieloklinie dużego rozmiaru, wymiana sprzęgła na model z innej maszyny jest sporym wyzwaniem. Wymagałoby to dorobienia odpowiednich przejść.
- Sprzęgło odśrodkowe: Inna opcja to zamocowanie sprzęgła odśrodkowego, jednak nie ma pewności, czy spełni ono oczekiwania użytkownika i będzie odpowiednie do pracy z Agria 2400.
W każdym przypadku, przed przystąpieniem do demontażu czy modyfikacji, zaleca się dokładne zapoznanie się z informacjami technicznymi lub konsultację ze specjalistą, aby uniknąć dalszych uszkodzeń.
