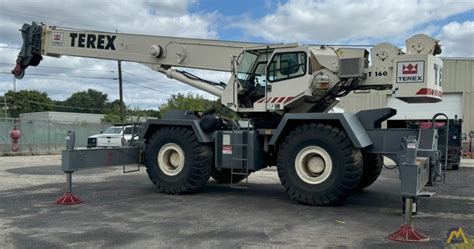

Wprowadzenie do serii Terex RT 160
Seria Terex RT 160 została opracowana w celu zapewnienia niezawodnej wydajności w szerokim zakresie zastosowań podnoszących. Łączy ona w sobie wytrzymałą konstrukcję z zaawansowanymi systemami hydraulicznymi, co czyni ją wszechstronnym narzędziem na placu budowy.
Wysięgnik i Jib
Wysięgnik Główny
Dźwig jest wyposażony w zsynchronizowany czterosekcyjny wysięgnik, który rozciąga się od 34 do 115 stóp (10,4 do 35 metrów). Wysięgnik ten został zbudowany z wytrzymałej, czteropłytowej konstrukcji i wyposażony w antytarciowe podkładki ślizgowe, co zapewnia płynne i precyzyjne operacje.
Opcjonalny Jib (Krata)
Opcjonalne jiby obejmują samochowane jiby kratowe o długości od 38 do 60 stóp (11,6 do 18,3 metra). Dzięki ręcznym przedłużeniom umożliwiają one osiągnięcie całkowitej wysokości do szczytu wysięgnika do 186 stóp (56,7 metra). Jib może być odchylany pod kątem 0°, 17° lub 30°, co zapewnia dodatkową elastyczność podczas pracy w różnych konfiguracjach.
System Podnoszenia (Wciągarka)
Możliwości podnoszenia żurawia są napędzane przez silniki tłokowe o osi zgiętej z przekładnią planetarną. Główna wciągarka charakteryzuje się prędkością liny wynoszącą 504 stopy/min (około 153,6 m/min) oraz dopuszczalną siłą uciągu liny na poziomie 11 000 funtów (około 4990 kg) na każdą część liny. Pojemność magazynowania liny wynosi do 554 stóp (około 168,85 metra).
Start and operation of MacGregor Electro-hydraulic crane
Podwozie i Podpory
Podwozie nośnika RT 160 to solidna konstrukcja z napędem na cztery koła i skrętem wszystkich kół. Wytrzymała struktura integruje podnośniki hydrauliczne oraz wielopozycyjne podpory, które mogą rozciągać się do 7,2 metra, zapewniając stabilność podczas operacji podnoszenia.
Układ Napędowy
Zasilanie żurawia zapewnia sześciocylindrowy turbodoładowany silnik wysokoprężny Cummins 6CT8.3L. Generuje on moc 215 KM przy 2500 obr./min oraz moment obrotowy 558 ft-lbs (około 756,5 Nm) przy 1500 obr./min, co gwarantuje odpowiednią moc do wszystkich funkcji żurawia.
Układ Hydrauliczny
Moc hydrauliczna jest dostarczana przez dwie podwójne pompy zębate, generujące łączny przepływ 139 GPM (około 526,16 L/min). Ten zaawansowany system hydrauliczny wspiera płynne i efektywne działanie wszystkich podzespołów żurawia.
Sterowanie Operatora
Elementy sterowania operatora są ergonomicznie rozmieszczone i obejmują dźwignie joysticka, pedały nożne oraz wskaźniki na desce rozdzielczej. Wskaźniki te monitorują kluczowe funkcje, takie jak ciśnienie powietrza, temperatura oleju, prędkość wciągarki i nominalne wskaźniki udźwigu, zapewniając operatorowi pełną kontrolę i informację.
