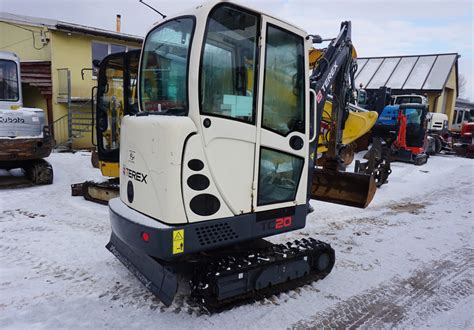

W niniejszym artykule przedstawiono instrukcję i przydatne informacje dotyczące wymiany silnika obrotu kabiny w minikoparce Terex TC 16, a także ogólne wskazówki serwisowe i diagnostyczne dla tego typu maszyn. Model Terex TC 16 często bywa również produkowany pod nazwą Schaeff HR 16, ponieważ obie marki korzystały z tej samej fabryki, która obecnie należy do firmy Yanmar, kontynuującej produkcję koparek Schaeff.
Diagnostyka i rozwiązywanie problemów
Problemy z silnikiem spalinowym
Właściciele minikoparek często borykają się z różnymi problemami silnikowymi. Przykładowo, w minikoparce Yanmar z 3-cylindrowym silnikiem 3TNE68, problemem może być dym wydobywający się z odmy i spod korka wlewu oleju, któremu towarzyszy wyciek oleju z odmy. Taka sytuacja zazwyczaj wskazuje na zużycie pierścieni tłokowych lub inne problemy z układem korbowo-tłokowym, wymagające remontu silnika. W przypadku nowej minikoparki (np. JPC 10 z silnikiem jednocylindrowym KOOP diesel), nadmierne zużycie oleju hydraulicznego i ciemny, gryzący dym przy wyższych obrotach i obciążeniu mogą sugerować usterki w układzie hydraulicznym lub problemy ze spalaniem w silniku. Warto wtedy sprawdzić ciśnienie sprężania.
Inny typowy problem to trudności z uruchomieniem ciepłego silnika, jak ma to miejsce w minikoparce Kubota KX-41 (diesel 3-cylindrowy). Jeśli zimny silnik pali dobrze, a rozgrzany wymaga użycia samostartu, przyczyną mogą być m.in. uszkodzone wtryskiwacze, niska kompresja na ciepłym silniku, problemy z pompą wtryskową lub świecami żarowymi.
Problemy z układem hydraulicznym
Awaryjność układu hydraulicznego to częsta bolączka minikoparek. W przypadku chińskich maszyn, notoryczne wycieki z silników jazdy, gdzie koło zębate gąsienicy napędzane jest bezpośrednio z wałka hydromotoru (bez zwolnicy), mogą prowadzić do odkształceń wałka i wygniatania uszczelniacza. Jeśli siłownik nie ma wystarczającej siły, może to świadczyć o zbyt niskim ciśnieniu ustawionym na zaworze hydraulicznym. Z kolei dławienie silnika spalinowego podczas obciążania siłownika sugeruje, że bilans mocy silnika jest zbyt mały w stosunku do wymagań układu hydraulicznego, lub że pompa nie osiąga odpowiednich obrotów.
W przypadku problemów z kontrolką cieczy chłodzącej w Schaeff HR-12, gdzie silnik gaśnie i nie chce ponownie odpalić, a kontrolka świeci się cały czas, może to wskazywać na uszkodzony czujnik temperatury cieczy chłodzącej lub poważniejszą awarię układu chłodzenia.
Problemy z instalacją elektryczną i ładowaniem
Brak ładowania w minikoparce, np. typu Bobcat, z alternatorem i zewnętrznym mechanicznym regulatorem napięcia, wymaga sprawdzenia obu tych podzespołów. Jeśli są sprawne po testach w specjalistycznym zakładzie, problem może leżeć w okablowaniu - często pomagają polutowanie kabli zasilających za złączem i pod kabiną, a także usunięcie źle łączących wtyków. W minikoparce z silnikiem Kubota, alternator jednofazowy generujący zmienne napięcie (25-50V) bez regulatora napięcia jest problemem, który uniemożliwia prawidłowe ładowanie akumulatora i zasilanie układów.
Wymiana silnika obrotu kabiny i inne prace serwisowe
Wymiana silnika obrotu kabiny Terex TC 16
Szczegółowa instrukcja wymiany silnika obrotu kabiny w Terex TC 16 wymaga schematu instalacji elektrycznej. Konkretnie, istotne jest zlokalizowanie przewodu przesyłającego impuls do licznika motogodzin. Jeśli licznik nie działa, a wszystkie inne kontrolki są sprawne, prawdopodobnie ten przewód jest przerwany. Sprawdzenie ciągłości i połączeń tego przewodu jest kluczowe dla prawidłowego funkcjonowania licznika.
Problemy z gąsienicami
Spadająca gąsienica zazwyczaj oznacza, że jest ona za luźna. Do jej ponownego założenia nie jest konieczne luzowanie. Proces polega na podniesieniu koparki z jednej strony na lemieszu, a z drugiej na łyżce, tak aby jedna strona gąsienicy była w powietrzu. Następnie jedna osoba uruchamia silnik jazdy, a druga za pomocą długiej brechy nadrzuca gąsienicę na zębatkę silnika jazdy.
Dobór i wymiana olejów oraz filtrów
- Olej do zwolnicy: W minikoparkach, np. JCB 8015, wymagany jest specjalny olej do zwolnicy. Należy zawsze kierować się zaleceniami producenta.
- Filtr hydrauliki: W "zabytkowych" minikoparkach, jak Powerfab model 1200XD, brak filtra hydrauliki po odkręceniu obudowy może wskazywać na wcześniejsze usunięcie lub niewłaściwą konserwację. W takim przypadku należy zidentyfikować właściwy typ filtra na podstawie specyfikacji maszyny lub wymiarów obudowy. Mycie filtrów w ropie przez poprzedniego właściciela jest niewłaściwe i może prowadzić do uszkodzeń układu.
Poszukiwanie dokumentacji technicznej
W przypadku starszych lub mniej popularnych modeli, takich jak Yanmar B-19 z silnikiem 3TNE 68, znalezienie książki serwisowej lub podstawowych informacji o silniku może być wyzwaniem. Warto szukać również pod nazwami podobnych silników Yanmar lub pokrewnych marek.
Regeneracja wału korbowego
Jeśli mechanik stwierdził niemożność naprawy wału korbowego w minikoparce, warto poszukać specjalistycznej firmy zajmującej się regeneracją. Profesjonalne firmy często są w stanie wykonać szlif wału i dorobić panewki, co jest tańszą alternatywą niż wymiana całego silnika.
jak sterować operować koparką? podstawy do zabawy
Specyficzne silniki i komponenty
Silnik Perkins w Caterpillarze
W przypadku minikoparek Caterpillar, zdarza się, że są one wyposażone w silniki Perkins. Jeśli posiadasz model 301.5 z 2005 roku, z numerem silnika 5DW09320 i modelem 3003 (numer 266-3054), a potrzebujesz momentów dokręcania śrub głowicy i korb, należy szukać danych technicznych dla silników Perkinsa, mimo że tabliczka na silniku może być marki Caterpillar.
Silnik Lamborghini
W niektórych minikoparkach zainstalowany jest wysokoprężny silnik Lamborghini 13/3 kW. Aby uzyskać szczegółowe informacje, takie jak typ silnika, książka serwisowa lub instrukcja obsługi, konieczne jest dokładne zidentyfikowanie modelu silnika.
Uwagi ogólne i bezpieczeństwo
- Bezpieczeństwo pracy: Zawsze należy pamiętać o bezpieczeństwie podczas pracy z minikoparką. Systemy takie jak zawory liniowe są ustawione powyżej głównego zaworu i mają chronić wąż przed rozerwaniem lub tłoczysko przed skrzywieniem w przypadku nadmiernego wzrostu ciśnienia (np. podczas przewracania koparki i opierania się na ramieniu).
- Rozwaga przy modyfikacjach: Stawianie osobnego silnika (np. od C-330) napędzającego pompę hydrauliczną do obsługi WOM i TUZ w ciągniku sadowniczym Ford (model 3000) jest pomysłem kosztownym, a sprawność takiej hydrauliki będzie niższa niż przekładni zębatej.
- Napędy gąsienic: Koszt samych gąsienic (gumowo-metalowych) do minikoparek to wydatek od 1000 zł wzwyż. Podwozie od minikoparki to koszt minimum 5-6 tysięcy złotych. Opcją może być zakup sprawnego dedykowanego podwozia, a następnie przerobienie napędu spalinowego na elektryczny, jeśli to konieczne.
