W dzisiejszym przemyśle budowlanym i logistycznym, żurawie odgrywają kluczową rolę w bezpiecznym i efektywnym przemieszczaniu ciężkich ładunków. Aby zapewnić bezpieczeństwo i efektywność pracy, niezbędna jest znajomość i umiejętność czytania diagramów udźwigu, które są kluczowe dla prawidłowego użytkowania maszyn. Poniższy artykuł ma na celu szczegółowe omówienie zasad interpretacji tabel udźwigu żurawi Terex oraz ich wpływu na codzienną obsługę.
Co to jest Diagram Udźwigu?
Diagram udźwigu żurawia to wykres lub tabela, który pokazuje, jak zmienia się maksymalny udźwig żurawia w zależności od wysokości podnoszenia i odległości środka ciężkości ładunku od osi obrotu. Jest to kluczowy dokument, który pozwala określić, jaką wagę ładunku może podnieść żuraw w różnych warunkach.
Kluczowe Pojęcia
- Udźwig nominalny - jest to wartość, którą żuraw może udźwignąć przy określonych warunkach, np. przy minimalnym wysięgu i wysokości. Wartość udźwigu nominalnego jest zwykle podana na tabliczce znamionowej pojazdu oraz w dokumentacji.
- Udźwig rzeczywisty - wartość charakterystyczna dla żurawi unoszących, która może być równa lub mniejsza od nominalnego.
- Udźwig zredukowany - stanowi wyznaczony przez producenta ostateczny i maksymalny możliwy do podniesienia ciężar bez uszczerbku dla konstrukcji powyżej ustalonej dla udźwigu nominalnego wysokości przy określonym środku ciężkości.
- Wysokość podnoszenia - wraz ze wzrostem wysokości podnoszenia, zdolność żurawia do uniesienia ładunku maleje. Jest to związane ze zmianą punktu podparcia i obciążeniem układu podnoszenia.

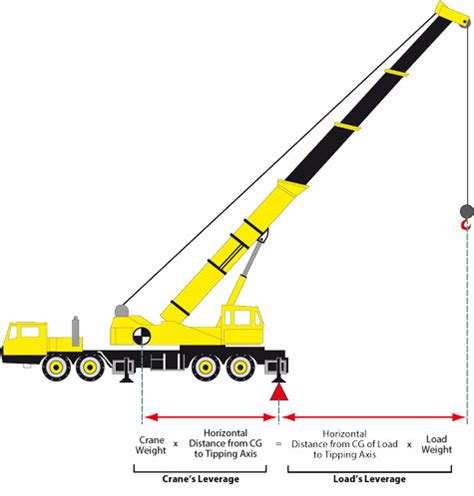

- Odległość środka ciężkości ładunku - określa, jak daleko od osi obrotu żurawia znajduje się środek ciężkości ładunku. Ma on ogromny wpływ na stabilność maszyny. Diagramy udźwigu pokazują, jak zmienia się maksymalna waga ładunku w zależności od tego, jak daleko znajduje się jego środek ciężkości.
Znaczenie Diagramów Udźwigu dla Bezpieczeństwa
Prawidłowe odczytywanie diagramów udźwigu jest absolutnie niezbędne do zapewnienia bezpieczeństwa pracy oraz efektywności transportu ładunków. Operatorzy muszą uwzględniać wszystkie zmienne, takie jak odległość środka ciężkości, wysokość podnoszenia oraz udźwig nominalny, w celu uniknięcia przeciążenia żurawia i zapewnienia stabilności.
Stateczność żurawia jest odpowiedzialna za zachowanie stabilności podczas wykonywania pracy oraz manewrów związanych z załadunkiem, przemieszczeniem oraz rozładunkiem towaru. Jednym z podstawowych zagrożeń, które wynika z pracy na żurawiach, jest utrata stateczności oraz ryzyko przewrócenia pojazdu.
Prawidłowe odczytanie wartości z diagramu jest kluczowe dla bezpieczeństwa pracy. Informacje te zawarte są w najprostszy sposób, który umożliwia ich szybkie i poprawne odczytanie.
Tabele Udźwigu Żurawi Terex
Poniższa tabela przedstawia wybrane modele żurawi różnych producentów, w tym Terex, wraz z ich podstawowymi parametrami udźwigu. Warto zauważyć, że firma Terex-Demag jest wiodącym producentem żurawi o wysokich parametrach.
| Typ żurawia | Udźwig maksymalny | Wysięgnik podstawowy | Dodatkowy wysięgnik pomocniczy | Liczba osi |
|---|---|---|---|---|
| TEREX-DEMAG AC 500-2 | 500 t | 14,7 - 56 m | 90 m | 8 |
| LIEBHERR LTM 1300-6.2 | 300 t | 14,7 - 78 m | 14 - 70 m | 6 |
| DEMAG AC 250 | 250 t | 14,5 - 80 m | 36 m | 6 |
| TEREX EXPLORER 5800 | 220 t | 12,7 - 70 m | 33 m | 5 |
| FAUN ATF 220G-5 | 220 t | 13,2 - 68 m | 37,2 m | 5 |
| LIEBHERR LTM 1200-5.1 | 200 t | 13,2 - 72 m | 36 m | 5 |
| FAUN ATF 180G-5 | 180 t | 13,2 - 60 m | 37,2 m | 5 |
| DEMAG AC 160 | 160 t | 13,1 - 63,9 m | 33 m | 5 |
| LIBHERR LTM 1130-5.1 | 130 t | 12,7 - 60 m | 19 m | 5 |
| GROVE GMK 5130-2 | 130 t | 12,9 - 60 m | 32 m | 5 |
| FAUN ATF 110G-5 | 110 t | 13 - 52 m | 30,1 m | 5 |
| GROVE GMK 5095 | 95 t | 11,65 - 60 m | 22 m | 5 |
| FAUN ATF 90G-4 | 90 t | 11,1 - 51,2 m | 18 m | 4 |
| FAUN HK 60 | 60 t | 10,4 - 40,2 m | 16 m | 4 |
| GROVE GMK 3055 | 55 t | 9,6 - 43 m | 15 m | 3 |
Szczegółowy Opis Wybranych Modeli Terex
TEREX-DEMAG AC 500-2
- Udźwig maksymalny: 500 t
- Wysięgnik podstawowy: 14,7 - 56 m
- Dodatkowy wysięgnik pomocniczy: 90 m
- Liczba osi: 8
TEREX EXPLORER 5800
- Udźwig maksymalny: 220 t
- Wysięgnik podstawowy: 12,7 - 70 m
- Dodatkowy wysięgnik pomocniczy: 33 m
- Liczba osi: 5
Żuraw terenowy TEREX TRT35

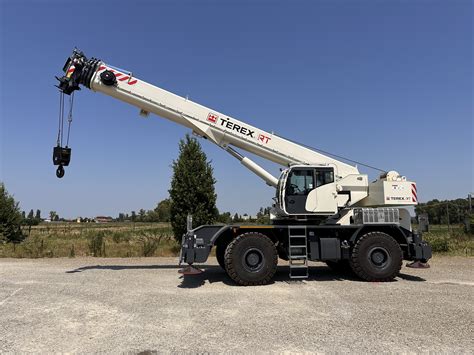

Model TEREX TRT35 to doskonałe połączenie innowacyjnego systemu operacyjnego TEOS Terex i zaawansowanych parametrów technicznych. Posiada maksymalny udźwig 35 ton i długość wysięgnika głównego 30,1 m. Dzięki czterosekcyjnemu wysięgnikowi, operator może osiągnąć najwyższą wydajność podczas podnoszenia, niezależnie od jego długości.
Pomimo kompaktowych wymiarów (szerokość zaledwie 2,5 metra), żuraw ten zapewnia łatwe manewrowanie w ciasnych przestrzeniach miejskich. Cztery opcje kierowania zwiększają zwrotność żurawia, co przekłada się na lepszą precyzję i elastyczność w operacjach. Niezawodność i efektywność zapewnia 4-cylindrowy silnik Cummins QSB4.5 Stage V - Tier 4F.
Terex CSE 40 - dostawa i montaż żurawia wieżowego
Technologie wspierające operatora w żurawiach Terex
- Całkowicie czytelny i przejrzysty monitor dotykowy o przekątnej 10 cali, umożliwiający wyświetlanie wszystkich niezbędnych informacji.
- Intuicyjne elementy sterujące - opracowany system sterowania zapewnia natychmiastowy dostęp do podstawowych i najczęściej używanych funkcji.
- Menu diagnostyczne - komunikaty błędów i ostrzeżeń są wyraźnie widoczne dla większego bezpieczeństwa.
Wykorzystanie tych technologii zapewnia większą precyzję i bezpieczeństwo pracy operatora.
Dostęp do Katalogów Części Terex
Firma Terex udostępnia katalogi części, które są niezbędne do prawidłowej konserwacji i naprawy żurawi. Dostęp do nich możliwy jest poprzez dedykowaną platformę online. Na górnej czerwonej listwie znajdują się przyciski takie jak "Catalogue of parts", "Shopping cart", "Search", "Back", "Next" oraz "Help".
Nawigacja po Katalogu Online
Po wpisaniu numeru seryjnego żurawia i wciśnięciu "Go", użytkownik uzyskuje dostęp do katalogu. Jeżeli pojawi się tylko ekran ramowy bez danych żurawia, oznacza to, że katalog do tego modelu jest jeszcze w tradycyjnej formie. W takiej sytuacji należy kliknąć na link "Machine records, parts lists and drawings for equipment which has not yet found its way into the parts catalogue".
Na nowej stronie, na górnej czerwonej listwie, dostępne są opcje: "Home", "Machine record", "Bill of material" oraz "Drawings". W lewym oknie znajdują się przyciski "open all / close all" rozwijające i zwijające menu. Znajdowanie poszukiwanego katalogu części polega na stopniowym rozwijaniu listy poprzez klikanie na odpowiednie znaki "+", tj. kolejno: wybór rodzaju żurawia, wybór typu żurawia, wybór numeru seryjnego żurawia.
Interpretacja Danych w Katalogu
Katalog zawiera trzy główne okna: "Spis treści", "Rysunki" i "Tabela".
- Spis treści - menu z linkami, gdzie "Typ żurawia" pokazuje rysunek ogólny całego żurawia, a w "Tabela" odnośniki opisowe dotyczące rysunków.
- Rysunki - okno wyświetlające wybrany element. Numery na rysunku podświetlone są na zielono (prowadzi do bardziej szczegółowego rysunku), żółto (najdrobniejsza część, brak dalszych przejść) oraz różowo (oznacza, że w tabeli jest podświetlona właśnie ta część).
- Tabela - zawiera dane takie jak: "Order" (koszyk zakupowy), "Lupa" (opis danych i dodatkowe informacje), "Pos." (numer części na rysunku), "Description" (nazwa angielska części), "Part No." (numer części w wykazie Terex) oraz "Quantity" (ilość sztuk).
Prawidłowe korzystanie z tych narzędzi jest kluczowe dla efektywnej identyfikacji i zamawiania części zamiennych, co bezpośrednio wpływa na ciągłość pracy i bezpieczeństwo żurawi Terex.
