System Torquelock to innowacyjne rozwiązanie stosowane w maszynach budowlanych JCB, mające na celu zwiększenie wydajności i bezpieczeństwa pracy. Zapewnia on lepsze prowadzenie i sterowanie maszynami, takimi jak koparki czy ładowarki, umożliwiając precyzyjne dostosowanie momentu obrotowego do warunków pracy.
Mechanizm działania i specyfikacja TorqueLock JCB
Torquelock JCB działa poprzez regulację momentu obrotowego w zależności od potrzeb i warunków pracy. Dzięki zastosowaniu specjalnych czujników i systemów sterowania, maszyna jest w stanie dostosować moc do wymagań konkretnego zadania, zapewniając optymalną wydajność i minimalizując zużycie paliwa. System ten ma na celu zapobieganie przypadkowemu rozruszaniu się osi obrotowej, co mogłoby prowadzić do niebezpiecznych sytuacji. Moment obrotowy jest blokowany w sposób stabilny i niezawodny.
Z technicznego punktu widzenia, Torquelock blokuje napęd na 4. biegu skrzyni typu powershift, co zazwyczaj następuje od prędkości około 23 km/h. W praktyce, w niektórych modelach, takich jak JCB 4CX, skrzynia biegów Autoshift z TorqueLock umożliwia osiągnięcie prędkości do 40 km/h, a nawet więcej w przypadku modeli 4cx-ów, które mogą rozpędzać się do 43 km/h na 5. biegu lub 50 km/h na 6. biegu (choć ta ostatnia prędkość może być osiągana z górki).
W nowszych modelach, takich jak koparko-ładowarka JCB 4CX, zastosowano sześciobiegową skrzynię biegów Autoshift z TorqueLock. Funkcja ta ma nie tylko skracać czas przejazdu, ale również pomagać w oszczędzaniu paliwa. Przewaga JCB z włączonym TorqueLockiem na równym terenie i z górki jest zauważalna od prędkości 23 km/h. Jednakże, przy podjazdach, które wymagają pokonywania ich na niższych biegach (1, 2, 3), różnice w porównaniu do innych marek mogą być mniej widoczne.
Przykłady zastosowania w różnych modelach JCB:
- JCB 4CX: Sześciobiegowa skrzynia biegów Autoshift z TorqueLock, prędkość maksymalna do 40 km/h lub więcej w zależności od biegu.
- Model 532-60 Agri: Czterobiegowa skrzynia biegów powershift JCB z prędkością maksymalną 40 km/h i funkcją TorqueLock.
- Model 413S Agri: Potencjalna prędkość maksymalna wynosząca prawie 50 km/h, umożliwiająca dotrzymanie kroku ciągnikom.
Korzyści z zastosowania TorqueLock JCB
Główną korzyścią z zastosowania systemu TorqueLock jest redukcja zużycia paliwa, zwłaszcza podczas przejazdów. Oszczędności wynikają ze zmniejszenia strat na sprzęgle hydrokinetycznym. Choć sprzęgło to ma wysoką sprawność (około 95%), jest ona największa przy dużych obrotach i maleje wraz ze spadkiem obrotów. TorqueLock minimalizuje te straty, zapewniając bardziej bezpośrednie przeniesienie mocy.
Dodatkowe korzyści obejmują:
- Zwiększona efektywność pracy: Lepsza kontrola nad maszyną i optymalne wykorzystanie jej potencjału.
- Poprawa bezpieczeństwa: Precyzyjne sterowanie momentem obrotowym zwiększa stabilność i niezawodność maszyny.
- Większa kontrola dla operatora: Możliwość precyzyjnego dostosowania mocy do wymagań zadania.
Problemy z działaniem TorqueLock i ich rozwiązywanie
Użytkownicy zgłaszają różne problemy z działaniem systemu TorqueLock. Jednym z nich jest jego sporadyczne załączanie się, czasem na krótki czas, szczególnie podczas wilgotnej pogody. Częstą przyczyną takich problemów może być uszkodzenie czujnika prędkości lub problemy z wiązką elektryczną. Zaleca się sprawdzenie czujnika prędkości silnika oraz czujnika prędkości skrzyni biegów, a także połączeń elektrycznych, które mogą być narażone na wilgoć, na przykład w okolicach baku paliwa.
Ważne jest, aby w przypadku wymiany czujników, stosować oryginalne części, ponieważ zamienniki często powodują błędy w systemie sterowania. Komputer maszyny wysyła prąd na cewkę sterującą TorqueLockiem tylko wtedy, gdy odczyty z czujników prędkości silnika i skrzyni biegów są niemal wyrównane. Jeśli prędkości te znacznie się różnią, TorqueLock nie włączy się. W przypadku pojawienia się błędów czujnika, zaleca się jego wymianę na oryginalny.
Innym problemem może być nieprawidłowe działanie po wymianie filtra paliwa. Jeśli po wymianie filtr paliwa z odstojnikiem wody powoduje problemy z obrotami silnika, należy sprawdzić jego poprawność działania lub obejść go tymczasowo w celu diagnostyki.
Warto zaznaczyć, że nie wszystkie maszyny oznaczone jako "wolnobieżne" w Polsce spełniają definicję prawną (prędkość do 25 km/h). Maszyny z TorqueLockiem, osiągające prędkości powyżej 25 km/h, teoretycznie wymagają rejestracji i odpowiednich uprawnień, co może stanowić problem prawny w praktyce.
WYMIANA TULEJ W KOPARKO-ŁADOWARCE
Torquelock w kontekście innych maszyn i technologii
Technologia TorqueLock nie jest nowością wyłącznie w maszynach JCB. Podobne rozwiązania stosowano już wcześniej, na przykład w maszynach Massey Ferguson z lat 90-tych (np. MF 860 z 1995 roku), gdzie wciskając przycisk, uzyskiwano efekt bezpośredniego przełożenia mocy z silnika na most.
W kontekście koparko-ładowarek, producenci tacy jak CAT, CASE, HIDROMEK czy Mecalac również wprowadzają innowacje mające na celu zwiększenie wydajności i komfortu pracy. Przykładowo:
- CAT stosuje silniki C3.6 (Stage V) z systemem oczyszczania spalin i oferuje tryby zarządzania mocą (Ekonomiczny, Standardowy, Standard Plus).
- CASE oferuje nowy tryb ECO, który pozwala ograniczyć zużycie paliwa nawet o 10%.
- HIDROMEK HMK 102B Alpha posiada sześciobiegową, w pełni automatyczną skrzynię biegów oraz opcjonalną blokadę dyferencjału, która pomaga oszczędzać paliwo.
- Mecalac TLB oferuje rozwiązania takie jak system telematyczny MyMecalac Connected Service.
JCB również stale rozwija swoje technologie, wprowadzając systemy takie jak EcoDig (zmniejszenie zużycia paliwa nawet o 15% podczas kopania dzięki pompie wielotłoczkowej) czy EcoRoad (ograniczenie zużycia paliwa o 25% podczas jazdy po drogach dzięki blokadzie zmiennika momentu). Systemy takie jak Auto Check, Auto Idle, Auto Throttle i Auto Drive zaprojektowane są do automatyzacji procesów i optymalizacji pracy silnika.
Skrzynie biegów w maszynach budowlanych: Powershift i Autoshift
Silnik spalinowy generuje moc, ale to skrzynia biegów jest mózgiem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. W świecie maszyn budowlanych, od legendarnych koparko-ładowarek JCB 3CX po gigantyczne ładowarki kołowe CAT, ewolucja skrzyń biegów była kluczem do zwiększenia wydajności, komfortu i oszczędności.

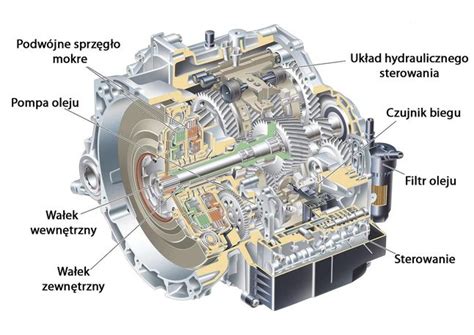

Skrzynia Powershift (nazywana też semi-automatic) to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. Wyeliminowała ona największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych tarcz ciernych i przekładek stalowych. Gdy operator wybiera bieg, elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.
Najczęstszą diagnozą awarii skrzyni Powershift jest "spalenie tarcz". Jest to jednak tylko objaw. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne. Główne przyczyny niskiego ciśnienia i awarii to:
- Niski poziom lub stary, przepracowany olej.
- Zapchany filtr oleju skrzyni.
- Nieszczelne uszczelnienia na tłoku sprzęgłowym.
- Awaria pompy ładującej skrzyni.
Profesjonalna diagnostyka polega na pomiarze ciśnień w specjalnych portach pomiarowych na skrzyni biegów.
Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie. Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa.
System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.
Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką, takie jak:
- Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
- Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego.
Użytkowanie i opinie o JCB 4CX
Operatorzy cenią JCB 4CX za jego wszechstronność, dobrą przejezdność i wydajność w trudnych warunkach. Maszyna ta jest chwalona za zwrotność, która wspomaga precyzyjne operacje, choć czasami jej rozmiar może być przeszkodą w ciasnych miejscach. Hydraulika działa wydajnie, a system Powerslide ułatwia zmiany pozycji.
Wielu użytkowników docenia komfort kabiny, która jest przestronna, ergonomiczna i zapewnia dobrą widoczność. Zawieszenie fotela również działa bardzo dobrze, redukując zmęczenie operatora podczas długich zmian. Jednakże, niektórzy wskazują, że klimatyzacja mogłaby być mocniejsza w gorące dni.
Jeśli chodzi o zużycie paliwa, opinie są zróżnicowane. Niektórzy użytkownicy zgłaszają zużycie poniżej 8 litrów na godzinę przy normalnej eksploatacji, podczas gdy inni odnotowują wyższe wartości, sięgające 7 litrów na godzinę lub więcej w porównaniu do starszych modeli.
Podczas użytkowania w trudnych warunkach, takich jak błotnisty teren, maszyna wykazuje solidną wydajność, choć niektórzy użytkownicy zauważają, że może się zapadać w głębokim błocie. Niezawodność jest generalnie oceniana jako wysoka, maszyna zazwyczaj uruchamia się bez problemów.
Pojawiają się również sugestie dotyczące usprawnienia sterowania, na przykład poprzez zastąpienie dwóch oddzielnych dźwigni jedną. Dostęp do serwisowanych komponentów mógłby być nieco usprawniony dla szybszej konserwacji.
W przypadku zakupu używanej maszyny, takiej jak JCB 4CX, zaleca się dokładne sprawdzenie jej stanu technicznego, w tym działania systemu TorqueLock. W przypadku problemów z jazdą, zwłaszcza gdy objawy pojawiają się po rozgrzaniu maszyny, warto rozważyć potencjalne problemy ze sprzęgłem elektrohydraulicznym lub innymi elementami układu napędowego.
