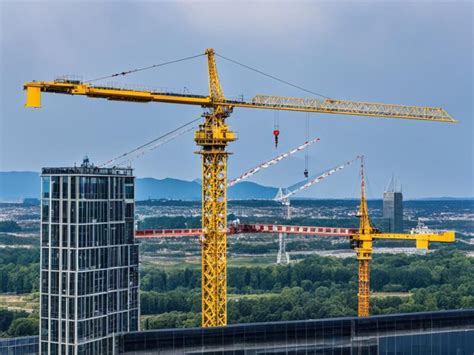

Żurawie wieżowe zaliczane są do jednych z największych maszyn, wykorzystywanych na placach budowy. Są one niezbędne przy realizacji dużych projektów budowlanych, stanowiąc kluczowe narzędzie w procesie wznoszenia nowych konstrukcji. Używa się ich zarówno podczas wznoszenia obiektów mieszkalnych, jak i przemysłowych - do budowy wielokondygnacyjnych budynków. Dzięki swojej imponującej wysokości i zdolności do przenoszenia ciężkich ładunków na duże odległości, żurawie są niezastąpione w nowoczesnym budownictwie.
Żuraw wieżowy to specjalistyczny dźwig budowlany, często nazywany także budowlanym, składający się z pionowej wieży (masztu) i poziomego lub nachylonego pod kątem wysięgnika. Jest to stacjonarna lub półstacjonarna dźwignica budowlana, której podstawowym zadaniem jest podnoszenie, opuszczanie oraz transportowanie materiałów budowlanych, takich jak beton, stal, prefabrykaty, elementy konstrukcyjne czy sprzęt budowlany.

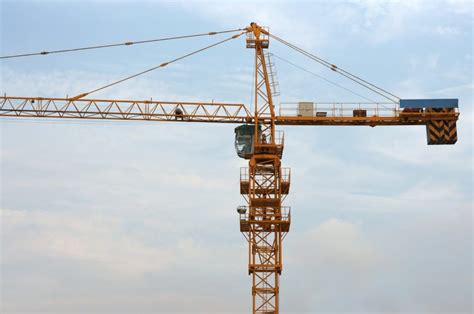

Podstawowe Elementy Konstrukcyjne Żurawia Wieżowego
Budowa żurawia wieżowego na pozór nie wydaje się skomplikowana, jednak jego działanie opiera się na nowoczesnych technologiach i specjalistycznych elementach. Kluczowe elementy współpracują ze sobą, aby żuraw wieżowy mógł efektywnie i bezpiecznie wykonywać swoje zadania na placu budowy.
Fundament i Podstawa
Fundament odpowiada za przeniesienie wszystkich obciążeń na grunt i zapewnia stabilność całej konstrukcji. Podstawa żurawia stacjonarnego jest jednym z najważniejszych elementów konstrukcji. To ona odpowiada za stabilność całej maszyny oraz przenoszenie obciążeń na podłoże. Najczęściej jest to rama krzyżowa z balastem. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. W zależności od warunków budowy żuraw może być:
- zakotwiony w fundamencie,
- posadowiony na ramie balastowej,
- montowany do konstrukcji wznoszonego budynku.
W przypadku żurawi przejezdnych, podstawa jest dodatkowo wyposażona w system kół lub gąsienic, co umożliwia przemieszczanie całego żurawia po placu budowy.
Maszt (Wieża)
Maszt to pionowa konstrukcja złożona z prefabrykowanych segmentów kratowych. Pionowy maszt, często nazywany też wieżą, jest centralnym elementem konstrukcji żurawia stacjonarnego. O wysokości żurawia decyduje właśnie wieża, która składa się z połączonych sekcji o długości od jednego do kilkunastu metrów. Maszt zapewnia żurawiowi niezbędną wysokość i stanowi jego główny punkt podparcia. Dzięki segmentowej budowie, wysokość masztu może być łatwo dostosowywana do potrzeb danego projektu. Maszt jest zazwyczaj wykonany ze stali o dużej wytrzymałości, co zapewnia stabilność całej konstrukcji. Dodatkowo, maszt żurawia może być wzmocniony przy pomocy odciągów, które zapobiegają jego chybotaniu się pod wpływem wiatru lub obciążenia.
Mechanizm Obrotu
Na wieży zwieńczonej mechanizmem obrotowym montowany jest wysięgnik. Mechanizm obrotu jest jednym z kluczowych elementów konstrukcyjnych żurawia wieżowego, zazwyczaj umieszczony w górnej części masztu, tuż pod wysięgnikiem. Dzięki niemu możliwe jest przenoszenie ładunków w dowolnym kierunku w obrębie placu budowy, gdyż umożliwia obrót wysięgnika w zakresie 360 stopni. Mechanizm obrotu składa się z łożysk obrotowych oraz silników napędowych, które odpowiadają za płynny ruch wysięgnika. Pełni on kilka kluczowych funkcji:
- Elastyczność działania: Umożliwia przenoszenie ładunków w dowolnym kierunku.
- Precyzja: Zaawansowane systemy sterowania pozwalają na dokładne pozycjonowanie ładunku.
- Bezpieczeństwo: Wyposażony w systemy zabezpieczające, które zapobiegają niekontrolowanemu obracaniu się wysięgnika.
Wysięgnik
Wysięgnik to długie, poziome ramię robocze żurawia, montowane na wieży. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. Wysięgnik to część, która odpowiada za przenoszenie ładunków. Istnieją dwa główne rodzaje wysięgników:
- Wysięgniki poziome (płaskie): Są to najpopularniejsze typy wysięgników, charakteryzujące się stałą pozycją podczas pracy. Pozwalają na przenoszenie ładunków na duże odległości w poziomie.
- Wysięgniki wychylne (obrotowe): Pozwalają na zmianę kąta nachylenia, co umożliwia precyzyjne ustawienie ładunku w pożądanej pozycji. Są bardziej elastyczne w użyciu, jednak wymagają bardziej skomplikowanego sterowania. Ich zaletą jest możliwość pracy na różnych wysokościach oraz pod różnymi kątami.
Przeciwwysięgnik i Przeciwwagi
Po przeciwnej stronie wysięgnika znajduje się krótszy przeciwwysięgnik, na którym umieszczone są ciężkie przeciwwagi. Ich zadaniem jest równoważenie momentów sił powstających podczas podnoszenia ładunków, co zapobiega przechyleniu lub przewróceniu żurawia.
Wciągarka, Liny i Hak
Wciągarka to mechanizm napędzany silnikiem elektrycznym, który nawija lub odwija stalową linę. Na końcu liny znajduje się hak roboczy, do którego mocowany jest transportowany ładunek. Lina nośna jest kluczowym elementem w mechanizmie podnoszenia żurawia. To na niej zawieszany jest hak. Liny nośne muszą być wykonane z materiałów o wysokiej wytrzymałości, aby sprostać obciążeniom. System linowy umożliwia precyzyjne sterowanie wysokością podnoszenia. Liny są nawijane na bębny napędowe, które umożliwiają ich podnoszenie i opuszczanie. W zależności od konstrukcji żurawia, liny nośne mogą być wielowarstwowe, co dodatkowo zwiększa ich nośność i bezpieczeństwo pracy.
Kabina Operatora
U styku wieży i wysięgnika umieszczona jest kabina operatora, z której steruje się całym urządzeniem. Kabina operatora umieszczona jest zwykle w górnej części żurawia, w miejscu zapewniającym dobrą widoczność placu budowy. Operator steruje wszystkimi ruchami żurawia przy pomocy pulpitu sterowniczego, opartego na operowaniu dwoma sterownikami.
Zasada Działania Żurawia Wieżowego Krok po Kroku
Serce żurawia wieżowego to jego mechanizm. Praca żurawia wieżowego opiera się na skoordynowanym działaniu kilku podstawowych ruchów mechanicznych, realizowanych przez skomplikowany układ silników, przekładni, lin i bloczków, który umożliwia precyzyjne podnoszenie i opuszczanie ładunków.
Podnoszenie i Opuszczanie Ładunku
Podnoszenie odbywa się za pomocą wciągarki, która nawija stalową linę na bęben. Im szybciej lina jest nawijana, tym szybciej ładunek unosi się do góry. Opuszczanie polega na kontrolowanym odwijaniu liny. Cały proces jest precyzyjnie regulowany, aby zapewnić bezpieczeństwo i dokładność.
Ruch Poziomy Ładunku
Zmiana położenia ładunku w poziomie realizowana jest poprzez przesuw wózka po wysięgniku. Dzięki temu hak może zbliżać się do masztu lub oddalać od niego, co pozwala dokładnie ustawić ładunek w wybranym miejscu.
Obrót Żurawia
Mechanizm obrotu umożliwia obracanie całej górnej części żurawia wraz z wysięgnikiem, przeciwwysięgnikiem i ładunkiem. Dzięki temu operator może transportować materiały w dowolnym kierunku wokół placu budowy.
Rodzaje Żurawi Wieżowych
Istnieje kilka głównych rodzajów żurawi wieżowych, różniących się między sobą sposobem montażu, zakresem działania oraz konstrukcją. Najpopularniejsze typy to:
- Żurawie stacjonarne: Montowane na stałe na podłożu lub na fundamentach budynku. Wykorzystywane są głównie na dużych placach budowy, gdzie jest wystarczająco dużo miejsca na zainstalowanie tego typu konstrukcji. Podstawa stacjonarna jest montowana na stałe na podłożu, najczęściej na fundamencie betonowym. Tego typu podstawa zapewnia żurawiowi wysoką stabilność oraz dużą nośność.
- Żurawie przejezdne: Montowane na podwoziach gąsienicowych lub kołowych, co umożliwia ich przemieszczanie w obrębie placu budowy. Są bardziej elastyczne niż żurawie stacjonarne. Podstawa przejezdna jest szczególnie przydatna na placach budowy, gdzie wymagane jest częste przemieszczanie żurawia.
- Żurawie wspornikowe: Wyróżniają się tym, że wysięgnik jest podparty tylko z jednej strony, co pozwala na pracę w ograniczonych przestrzeniach. Wykorzystywane są głównie w gęsto zabudowanych obszarach miejskich.
- Żurawie samomontujące się (szybkomontujące): Są to żurawie, które mogą samodzielnie się złożyć i rozłożyć. Ich montaż i demontaż jest szybki, co czyni je idealnymi do krótkotrwałych projektów budowlanych. Ich konstrukcja umożliwia przygotowanie do pracy w krótkim czasie bez użycia dodatkowych urządzeń.
Bezpieczeństwo i Technologia w Eksploatacji Żurawi Wieżowych
Bezpieczeństwo żurawia wieżowego jest priorytetem. Współczesne żurawie są naszpikowane elektroniką. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny, gwarantując optymalne bezpieczeństwo. Dzięki temu można nawet zdalnie monitorować jego stan i działanie w czasie rzeczywistym.
Systemy Zabezpieczeń
Nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń. Obejmują one zarówno fizyczną budowę maszyny, jak i systemy monitorujące jego działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach. Do podstawowych systemów można wymienić:
- wbudowaną wagę podwieszanego ładunku, dzięki której nie dochodzi do przeciążenia żurawia,
- stację pogodową do monitorowania siły wiatru.
Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek. Stabilność żurawia zapewniają odpowiednio zaprojektowany fundament, przeciwwagi dobrane do maksymalnych obciążeń, precyzyjne obliczenia momentów sił oraz systemy zabezpieczeń, takie jak ograniczniki udźwigu, czujniki przeciążeniowe i systemy kontroli wiatru. Żurawie wieżowe są projektowane w taki sposób, aby pracowały bezpiecznie nawet przy dużych wysokościach i znacznych obciążeniach, o ile są użytkowane zgodnie z dokumentacją techniczną.
Procedury Bezpieczeństwa i Dozór Techniczny
Każda firma, która eksploatuje żurawie wieżowe, powinna posiadać jasno określone procedury bezpieczeństwa. Obejmują one zasady postępowania w różnych sytuacjach, od rutynowych prac po sytuacje awaryjne. Oczywiście należy zdawać sobie sprawę, że nie każdy może używać tego typu urządzenia. Wszystkie żurawie podlegają dozorowi technicznemu. Jednak dla żurawi o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób) ustalono formę dozoru uproszczonego. Urządzenia te nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia. Uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym.
Podstawa prawna dozoru technicznego:
- Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468), wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym.
- Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).
Warto również zauważyć, że montaż żurawia wieżowego wiąże się ze znaczną optymalizacją kosztów budowy. Żuraw wieżowy to sprzęt stacjonarny. Oznacza to, że jego demontaż i montaż odbywa się w tym samym miejscu. Mając to na uwadze, nie powinien dziwić fakt, że wykorzystuje się go nie tylko w przypadku dużych budów lecz również budowy domków jednorodzinnych.
Aspekty Wyboru Żurawia Wieżowego
Wybór odpowiedniego żurawia wieżowego jest kluczowy dla powodzenia projektu budowlanego. Podczas wyboru żurawia należy wziąć pod uwagę kilka podstawowych aspektów, takich jak udźwig, wysięg oraz moment roboczy.
Udźwig
Udźwig żurawia to maksymalna masa ładunku, jaką żuraw może podnieść. Jest to jeden z kluczowych parametrów, który należy wziąć pod uwagę podczas wyboru żurawia. W zależności od potrzeb projektu, żuraw musi mieć odpowiedni udźwig, aby móc przenosić wszystkie niezbędne materiały budowlane. Udźwig żurawia zależy od jego konstrukcji, wysokości masztu oraz długości wysięgnika. Im większy udźwig, tym większe możliwości pracy żurawia, jednak wraz ze wzrostem udźwigu rosną również koszty związane z jego zakupem oraz eksploatacją.
Wysięg
Wysięg żurawia to maksymalna odległość, na jaką żuraw może przenieść ładunek. Jest to ważny parametr, który wpływa na zasięg działania żurawia oraz jego efektywność na placu budowy. Wysięg żurawia zależy od długości wysięgnika oraz jego konstrukcji. Podczas wyboru żurawia należy wziąć pod uwagę wymagany wysięg, aby zapewnić możliwość przenoszenia ładunków na odpowiednią odległość. Wysięg żurawia musi być dostosowany do potrzeb projektu oraz warunków panujących na placu budowy.
Wartość Użyteczna Podnoszenia
Wartość użyteczna podnoszenia to parametr, który określa, jak efektywnie żuraw może przenosić ładunki w stosunku do swojej konstrukcji i możliwości. Kryteria oceny wartości użytecznej podnoszenia obejmują:
- Nośność żurawia: Maksymalna masa ładunku, jaką żuraw może podnieść.
- Wysięg żurawia: Maksymalna odległość, na jaką żuraw może przenieść ładunek.
- Wysokość masztu: Wpływa na maksymalną wysokość, na jaką żuraw może podnieść ładunek.
- Stabilność konstrukcji: Oceniana na podstawie jakości fundamentu, masztu oraz innych elementów konstrukcyjnych.
Te kryteria pozwalają na ocenę, czy dany żuraw spełnia wymagania projektu oraz czy jest w stanie efektywnie przenosić ładunki na placu budowy.
Moment Roboczy i Moment Wywrotu
Moment roboczy żurawia to parametr, który określa siłę potrzebną do podniesienia i przemieszczenia ładunku. Jest to ważny aspekt pracy żurawia, który wpływa na jego stabilność oraz bezpieczeństwo pracy. Moment roboczy zależy od masy ładunku, długości wysięgnika oraz wysokości masztu. Wysoki moment roboczy pozwala na podnoszenie cięższych ładunków na większe wysokości, jednak wymaga również odpowiedniej konstrukcji żurawia oraz zabezpieczeń, aby zapobiec przewróceniu się maszyny.
Moment wywrotu żurawia to siła, która może spowodować przewrócenie się żurawia pod wpływem obciążenia. Jest to kluczowy parametr, który wpływa na bezpieczeństwo pracy żurawia. Moment wywrotu zależy od masy ładunku, długości wysięgnika, wysokości masztu oraz stabilności konstrukcji. Aby zapobiec przewróceniu się żurawia, konstrukcja musi być odpowiednio zaprojektowana i zabezpieczona. Współczesne żurawie wyposażone są w systemy zabezpieczające, które monitorują obciążenie oraz stabilność maszyny, co pozwala na uniknięcie niebezpiecznych sytuacji na placu budowy.
Katowice KTW montaż żurawia wieżowego
Specjalne Komponenty Montażowe
W konstrukcji żurawia wieżowego stosowane są różne specjalne komponenty, które zwiększają jego funkcjonalność oraz bezpieczeństwo pracy. Do najważniejszych z nich należą kotwa tracona, krzyż montażowy oraz różnego rodzaju podwozia.
Kotwa Tracona
Kotwa tracona to element mocujący, który służy do montażu masztu żurawia bezpośrednio na fundamencie budynku. Kotwa tracona jest wykonana ze stali i jest trwale przymocowana do konstrukcji budynku. Dzięki niej możliwe jest stabilne zamocowanie żurawia nawet na trudno dostępnych miejscach. Stosowanie kotwy traconej wymaga odpowiedniego przygotowania konstrukcji budynku oraz zastosowania specjalistycznego sprzętu montażowego.
Krzyż Montażowy
Krzyż montażowy to element, który służy do połączenia masztu żurawia z jego podstawą. Jest on montowany na dolnej części masztu i zapewnia stabilne i bezpieczne połączenie z podstawą. Krzyż montażowy jest wykonany ze stali o wysokiej wytrzymałości, co zapewnia odpowiednią nośność oraz odporność na obciążenia. Jest kluczowym elementem konstrukcyjnym żurawia, który zapewnia jego stabilność oraz bezpieczeństwo pracy.
Podwozia
- Podwozie samochodowe: Umożliwia montaż żurawia na podwoziu pojazdu kołowego. Dzięki temu żuraw może być łatwo przemieszczany pomiędzy różnymi placami budowy, co zwiększa jego elastyczność oraz funkcjonalność. Pozwala na szybki montaż i demontaż żurawia, co skraca czas potrzebny na przygotowanie maszyny do pracy.
- Podwozie gąsienicowe: Konstrukcja, która umożliwia montaż żurawia na podwoziu wyposażonym w gąsienice. Dzięki temu żuraw może być łatwo przemieszczany nawet na trudnym terenie.
Jak Żuraw „Rośnie” Razem z Budynkiem?
W przypadku wysokich obiektów żuraw wieżowy może być stopniowo podwyższany. Odbywa się to przy użyciu specjalnego systemu podnoszenia, który umożliwia dodanie kolejnych segmentów masztu bez demontażu całej maszyny. Dzięki temu żuraw zachowuje odpowiednią wysokość roboczą przez cały czas trwania budowy.
