Sprawnie działający i precyzyjny układ kierowniczy traktorka jest kluczowym elementem każdego samojezdnego pojazdu tego typu, umożliwiającym jego poprawne prowadzenie. Problemy z nadmiernym luzem w kierownicy mogą znacząco obniżyć komfort i bezpieczeństwo pracy, a także prowadzić do szybszego zużycia innych podzespołów.
Przyczyny i objawy luzu kierowniczego
Luz w układzie kierowniczym traktorka, często określany jako "luz na kierownicy", może objawiać się na różne sposoby. Najczęściej jest to odczuwalne jako swobodne obracanie się kierownicy na pewnym odcinku bez reakcji kół, co może być bardzo denerwujące podczas pracy. W przypadku traktorka Władimirec T25, nawet częściowe usunięcie luzu, pozostawiające około 1/7 obrotu, nadal może być uznawane za problematyczne.
Często można wyeliminować luz, sprawdzając stan poszczególnych elementów układu. Jeśli na cięgnach przy kole i ramieniu wychodzącym z kolumny kierowniczej nie ma wyczuwalnego luzu, problem może leżeć głębiej w samej przekładni lub jej mocowaniu.
Zużycie elementów układu kierowniczego kosiarki traktorka uniemożliwia prawidłowe sterowanie maszyną. Może występować luz na kolumnie kierowniczej lub w innych połączeniach. Naprawa układu kierowniczego w kosiarce często wymaga wymiany zużytych części na nowe.
Pod wpływem eksploatacji, każdy element układu pracuje, a połączenia śrubowe mogą się poluzować. Czasami pojawia się luz na kolumnie kierowniczej, który można skasować samodzielnie, bez konieczności korzystania z usług serwisu.
Metody usuwania luzu w układzie kierowniczym
Istnieje kilka podejtań do rozwiązania problemu luzu w kierownicy, w zależności od typu traktorka i źródła problemu.
Metody regulacji i wymiany części
W przypadku traktorka Władimirec T25, jedną z sugerowanych metod jest manipulacja podkładkami dystansowymi umieszczonymi między kolumną kierownicy a przekładnią. Fabrycznie powinny tam znajdować się trzy podkładki o grubości około 1 mm każda. Kombinowanie z ilością lub grubością tych podkładek może pomóc w skasowaniu luzu. Po udanej regulacji, dalsze smarowanie drążków latem może poprawić ogólne działanie układu.
Inne, bardziej zaawansowane metody, wymagające interwencji tokarza, polegają na dorobieniu specjalnych elementów. Jedna z technik zakładała wykonanie mimośrodowej tulejki, która powodowała przesunięcie ślimacznicy o około 2 mm w stronę ślimaka. Po zastosowaniu takiej tulejki, przy maksymalnie wykręconej śrubie regulacyjnej, eliminowany jest luz.
Podczas prac nad układem kierowniczym, mogą pojawić się inne problemy, takie jak konieczność wymiany tulei zwrotnic. W przypadku problemów z wybiciem starych stalowych tulei, można je obspawać od środka i wybić starą osią wahacza. Jeśli nowe zwrotnice posiadają luz w tulejach, konieczne może być zastosowanie nowych, stalowych części.
Bardzo częstą przyczyną luzu jest zużycie przegubów drążków kierowniczych. W przypadku zerwania gwintu nakrętki mocującej kielich, konieczna jest wymiana całego drążka podłużnego lub jego elementów.
Modyfikacje i adaptacje

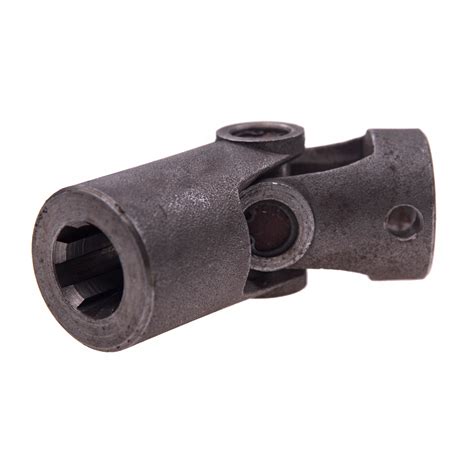

W niektórych przypadkach, gdy oryginalne części są niedostępne lub nadmiernie zużyte, można rozważyć adaptacje. Jedną z możliwości jest wstawienie krzyżaka od samochodu osobowego z odpowiednio przygotowanymi fragmentami prętów i wspawanie ich. Bardziej skomplikowane modyfikacje mogą obejmować poszukiwanie wału kierownicy z samochodu dostawczego bez wspomagania lub adaptację elementów z innych modeli ciągników, na przykład współczesnych modeli Iseki, które mogą posiadać standardowe krzyżaki (np. 16x40).
Warto pamiętać, że części zamienne, takie jak łożyska do mechanizmów kierowniczych, często można nabyć w sklepach specjalistycznych, a sprzedawcy na giełdach samochodowych czy złomowiskach mogą nie być zainteresowani precyzyjnym mierzeniem i doborem takich elementów.
Budowa układu kierowniczego w typowych traktorkach

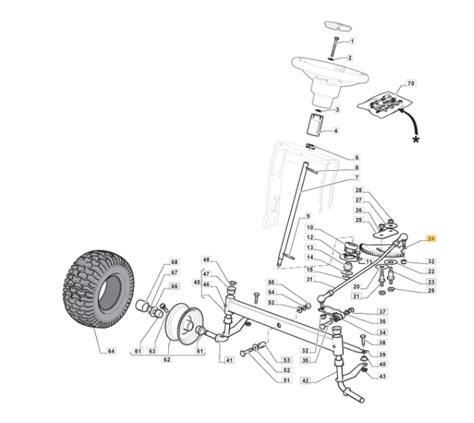

Zrozumienie budowy układu kierowniczego pomaga w diagnozowaniu problemów. Typowy układ kierowniczy traktorka składa się z kilku głównych komponentów:
- Kierownica [1]: Element sterujący wprowadzający ruch obrotowy.
- Wałek kierowniczy (kolumna kierownicza) [2]: Przenosi ruch obrotowy z kierownicy do przekładni.
- Przekładnia kierownicy (maglownica) [3]: Zmienia ruch obrotowy na ruch liniowy.
- Zębatka układu kierowniczego [4]: Element współpracujący z wałkiem lub ślimakiem przekładni.
- Drążek kierowniczy [5]: Łączy przekładnię z belką przednią lub zwrotnicami.
- Belka przednia [6]: Element ramy traktorka, do którego mocowane są zwrotnice.
- Zwrotnice [7]: Elementy osi przedniej, umożliwiające skręt kół.
Niektóre modele, jak niektóre traktorki Husqvarna, mogą posiadać dodatkowy wspornik układu kierowniczego, stabilizujący wałek i będący częścią maglownicy. Z kolei modele takie jak Stiga Park, które nie mają skrętnej osi przedniej, a skręcają poprzez "łamanie w pół", posiadają dodatkowo linkę układu kierowniczego. Linka ta biegnie od kolumny kierowniczej do mechanizmu "łamania" w połowie kosiarki i jest przymocowana z obu stron.
Kasowanie luzu kolumny kierowniczej (przykład)
W przypadku występowania luzu na kolumnie kierowniczej, można spróbować go skasować samodzielnie. Operacja ta wymaga wyczucia, aby nie dokręcić śruby zbyt mocno.
- Krok 1: Poluzuj dwie poziome śruby w dolnej części mechanizmu składania kolumny kierownicy.
- Krok 2: (Brak opisu w tekście źródłowym)
- Krok 3: (Brak opisu w tekście źródłowym)
- Krok 4: Dokręć pionową śrubę znajdującą się wewnątrz dolnej części mechanizmu składania. Zacznij od niewielkiego dokręcenia.
- Krok 5: Jeśli luz nadal występuje, powtórz operację i dokręć pionową śrubę o kolejne pół lub ćwierć obrotu.
Należy zachować ostrożność, aby nie przesadzić z dokręceniem, co mogłoby spowodować uszkodzenie mechanizmu.
