Prądnica jest jednym z najważniejszych elementów każdego agregatu prądotwórczego. To od jakości jej wykonania w dużej mierze zależy długa żywotność oraz odpowiednie parametry pracy całego urządzenia. Jako elektromechaniczny przetwornik mocy mechanicznej w moc elektryczną, prądnica wymaga wprowadzenia wirnika w ruch obrotowy przez silnik napędowy, który utrzymuje stałą prędkość obrotową (n = const).

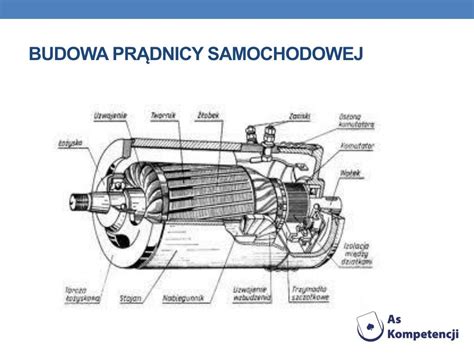

Budowa i zasada działania prądnicy
Zasadniczymi elementami generatora prądu są silnik oraz prądnica. Silnik spalinowy przetwarza energię paliwa na energię mechaniczną, napędzając wirnik prądnicy. Prądnica składa się z dwóch kluczowych części:
- Stojan (ang. stator) - element nieruchomy, na którym nawinięte są uzwojenia (cewki). W nich indukuje się napięcie przemienne.
- Wirnik (ang. rotor) - element ruchomy, którego obrót zmienia strumień pola magnetycznego przenikającego przez uzwojenie stojana, co prowadzi do powstania siły elektromotorycznej (SEM).
Rodzaje prądnic i stabilizacja napięcia
W nowoczesnych rozwiązaniach, takich jak urządzenia marki Proton, stosuje się wyłącznie prądnice synchroniczne, które charakteryzują się wyższą sprawnością w zastosowaniach profesjonalnych niż rzadziej spotykane prądnice asynchroniczne. Warto zwrócić uwagę na kluczowe różnice w konstrukcji:
| Cecha | Prądnica jednofazowa | Prądnica trójfazowa |
|---|---|---|
| Uzwojenia | Jedno uzwojenie | Trzy uzwojenia |
| Zastosowanie | Odbiorniki 230V | Odbiorniki 400V/230V |
Kluczowym elementem zapewniającym bezpieczną pracę elektroniki jest regulator napięcia (AVR - Automatic Voltage Regulator). Odpowiada on za stabilizację napięcia wyjściowego z bardzo niską tolerancją (często na poziomie 2%). Jest to niezbędne dla ochrony nowoczesnych urządzeń, takich jak laptopy, wyświetlacze lodówek czy piekarników, które są wrażliwe na wahania napięcia.
Kwestie techniczne: wzbudzenie i typy prądnic
Typ prądnicy określa sposób zasilania jej uzwojenia wzbudzenia:
- Obcowzbudne: uzwojenie zasilane z obcego źródła.
- Samowzbudne: prąd płynie pod wpływem siły elektromotorycznej indukowanej w uzwojeniu twornika tej samej maszyny.
W zależności od połączenia uzwojeń wyróżniamy prądnice bocznikowe (równoległe) oraz szeregowe.
Charakterystyka pracy i problemy eksploatacyjne
Z punktu widzenia teorii maszyn elektrycznych, zależności między mocą a prędkością obrotową nie są liniowe. W generatorach asynchronicznych zmiana obrotów powoduje zmianę częstotliwości, a moc czynna zależy bezpośrednio od mocy mechanicznej napędzającej generator. Poszukując precyzyjnych wykresów teoretycznych, warto sięgnąć po literaturę specjalistyczną, np. autorstwa Antoniego Plamitzera czy Elżbiety Goźlińskiej, gdzie analizowane są momenty w funkcji poślizgu.
Jak działa silnik indukcyjny działa?
Automatyzacja pracy agregatu: SZR/ATS
Załączanie silnika agregatu może odbywać się ręcznie lub automatycznie dzięki systemowi SZR (Samoczynnego Załączania Rezerwy), nazywanego również ATS (Automatic Transfer Switch). System ten automatycznie wykrywa zanik napięcia w sieci i uruchamia agregat, co jest szczególnie przydatne w systemach zasilania awaryjnego, eliminując konieczność ręcznej obsługi urządzenia w trudnych warunkach pogodowych.
