Traktory marki Iseki, cenione za swoją niezawodność i wszechstronność, są powszechnie wykorzystywane w rolnictwie i ogrodnictwie. Jednak, jak każda maszyna, mogą napotkać problemy, zwłaszcza z kluczowym elementem układu hydraulicznego - pompą. Niniejszy artykuł przedstawia kompleksową analizę najczęstszych problemów z pompami hydraulicznymi w traktorach Iseki, ich objawów, diagnostyki oraz skutecznych rozwiązań.
Podstawy Układu Hydraulicznego w Traktorze
Rola Pompy Hydraulicznej
Pompa hydrauliczna zębata jest sercem układu hydraulicznego ciągnika. To urządzenie jest odpowiedzialne za pracę tylnego podnośnika, obsługę dodatkowego osprzętu hydraulicznego, a w nowoczesnych ciągnikach także za wspomaganie kierownicy. Dzięki pompie hydraulicznej możemy sterować takimi funkcjami jak praca przyczepy rolniczej, kosiarki bijakowej, glebogryzarki czy ładowacza czołowego TUR.
Zasada Działania
Pompa hydrauliczna działa wykorzystując układ hydrauliczny ciągnika i jest zasilana przez układ napędowy ciągnika, np. wał korbowy. Olej hydrauliczny tłoczony do pompy trafia na zawór regulacyjny wysokiego ciśnienia, gdzie nadmiar wraca do skrzyni biegów, a następnie trafia do głównego rozdzielacza.
Typowe Problemy z Hydrauliką w Traktorach Iseki
Nieprawidłowe Podłączenie Rozdzielaczy (Zaworów)
Jednym z często spotykanych problemów, prowadzących do nieprawidłowego działania hydrauliki, jest zastosowanie niewłaściwych zaworów lub ich błędne podłączenie. Przykładowo, w traktorach Iseki, gdy ładowacz przedni jest podłączony przez zawór kulowy dwudrogowy, który teoretycznie ma służyć do przełączania pracy między ładowaczem a tylnym podnośnikiem, w praktyce może okazać się, że po przełączeniu na tył podnośnik ledwo ma siłę podnieść sam siebie i opada.
Problem z Zaworem Dwudrogowym
W takich sytuacjach, jak wspomniano, gdy zasilanie podłączono bezpośrednio do podnośnika tylnego, działał on prawidłowo: podnosił szybko i mocno, i nie opadał. Potwierdza to, że zawór dwudrogowy nie służy do przełączania, lecz do zamykania przepływu. Jego użycie do sterowania dwoma niezależnymi obwodami jest nieprawidłowe i blokuje przepływ, prowadząc do niewydolności układu.
Rozwiązanie: Zawór Trójdrożny
Poprawnym rozwiązaniem w takiej konfiguracji jest zastosowanie zaworu trójdrożnego. Schemat działania zakłada podłączenie rurki ciśnieniowej do zaworu trójdrożnego, skąd jedna droga prowadzi do ładowacza czołowego (tura), a druga do tylnego podnośnika (tuz). Należy pamiętać, że bez odpowiedniego zaworu, np. na samym trójniku, żaden z obwodów - ani przód, ani tył - nie będzie działał prawidłowo.
Objawy Awarii Pompy Hydraulicznej
Pierwsze oznaki awarii pompy hydraulicznej to zbyt szybko opadający podnośnik lub problemy ze sterowaniem dodatkowym osprzętem. Inne objawy obejmują:
- Wolne lub nierówne podnoszenie podnośnika.
- Całkowity brak ciśnienia z hydrauliki.
- Głośna praca pompy, często słyszalna zaraz po uruchomieniu ciągnika.
Spowolnione Działanie lub Brak Ciśnienia
Wiele problemów z hydrauliką, objawiających się spowolnionym działaniem tylnego podnośnika lub jego całkowitym unieruchomieniem, może mieć różnorodne przyczyny. W jednym z przypadków, który dotyczył ciągnika Kubota L1802 (analogicznie do Iseki), problem z ładowaczem czołowym początkowo nie był związany z nowym filtrem hydraulicznym, ale z podejrzeniem powietrza po stronie ssącej.

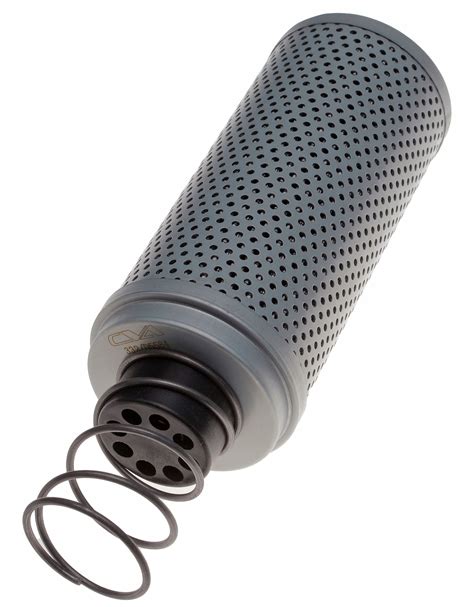

Jeżeli w oleju hydraulicznym pojawia się piana, jest to silna wskazówka na obecność powietrza po stronie ssącej pompy. W takim przypadku, po sprawdzeniu rury ssącej i wykluczeniu nieszczelności, należy zwrócić uwagę na filtr hydrauliczny. Zdarza się, że nawet nowy filtr może być przyczyną problemu, jeśli jest niskiej jakości lub nieodpowiedni. Wymiana na oryginalny lub sprawdzony filtr często eliminuje problem, przywracając prawidłową pracę hydrauliki i eliminując hałas.
Problem z Tłokami (Siłownikami)
Tłoki są znanym problemem, gdy układ hydrauliczny przestaje działać prawidłowo. Dobrze znane objawy ich nieprawidłowej pracy to powolne opuszczanie podnośnika lub całkowite zablokowanie przepływu oleju hydraulicznego. Wiele znanych ciągników, w tym modele Iseki serii TU (np. Iseki TU1400, 1500), a także inne marki jak Kubota czy Yanmar, mogą mieć ten problem.
Rozwiązywanie problemów z tłokami często wymaga demontażu osłony wahacza, poluzowania śrub i nakrętek. W niektórych przypadkach, błędy montażowe mogą prowadzić do odwrócenia montażu tłoków, co wymaga ponownej interwencji. Prawidłowy montaż tłoków jest kluczowy dla ich efektywnego działania.
Silnik ciągnika MTZ. Krótka lista i opis działania głównych układów silnika spalinowego
Diagnostyka i Rozwiązywanie Problemów
Wymiana Pompy Hydraulicznej
W przypadku traktorów, gdzie hydraulika nie działa lub nie ma ciśnienia, jednym z pierwszych kroków diagnostycznych jest sprawdzenie pompy hydraulicznej. Na przykład, w Iseki TL1900, klient zgłosił całkowity brak działania tylnego podnośnika i ciśnienia. W takich sytuacjach, często to właśnie pompa hydrauliczna jest pierwszą rzeczą, od której należy zacząć naprawę.
Specyfika Pomp w Serii Iseki TL
Warto wiedzieć, że seria Iseki TL może posiadać 3 różne pompy. Posiadanie ich na magazynie umożliwia szybką naprawę. Proces wymiany polega na demontażu starej pompy, a po dodatkowym poluzowaniu szeregu elementów peryferyjnych, montuje się nową pompę hydrauliczną. Po jej dokręceniu i uruchomieniu ciągnika, prawidłowo działająca pompa powinna zapewnić ciśnienie i przywrócić pracę hydrauliki. Jeśli zaraz po uruchomieniu słychać, że pompa uruchamia się, a silnik zaczyna ciężko pracować, może to wskazywać na problem z pompą lub jej nieprawidłowy montaż.
Silnik ciągnika MTZ. Krótka lista i opis działania głównych układów silnika spalinowego
Podłączanie Dodatkowych Rozdzielaczy
Przy podłączaniu dodatkowych rozdzielaczy, np. jednosekcyjnego do obsługi osprzętu, kluczowe jest prawidłowe wpięcie go szeregowo do reszty układu. Ważnym aspektem jest również zapewnienie prawidłowego powrotu oleju do zbiornika. Znalezienie odpowiedniego miejsca podłączenia powrotu może być wyzwaniem, zwłaszcza gdy przewody nie są jasno oznaczone. Niewłaściwe podłączenie powrotu może prowadzić do nadmiernego ciśnienia w układzie lub jego niewydolności.
Wydajność Pompy Hydraulicznej i Jej Zależności
Czynniki Wpływające na Przepływ
Przepływ pompy hydraulicznej jest zależny od trzech głównych czynników: mocy silnika napędzającego, ciśnienia i sprawności. Zgodnie z wzorem: N = Q x p / n (gdzie N to moc, Q to przepływ, p to ciśnienie, n to sprawność), można uzyskać większy przepływ z danej mocy, ale pod mniejszym ciśnieniem. Zależność jest proporcjonalna: zmniejszenie ciśnienia o połowę powoduje zwiększenie przepływu o połowę.
Przykładowo, pompa napędzana silnikiem o mocy 13 kW, przy założonej sprawności 0,8 i ciśnieniu 170 bar, może mieć wydatek 36,7 l/min. Jeśli wydajność pompy w Iseki wynosi około 15 l/min, oznacza to, że traktor wykorzystuje jedynie około 5,3 kW mocy silnika do jej napędu, co jest stosunkowo niewiele.
Zasilanie Pompy: Silnik vs. WOM
Napęd pompy hydraulicznej ma znaczący wpływ na jej wydajność. W niektórych traktorach napęd pompy jest brany prosto z wału korbowego, co zapewnia większą obciążalność i prędkość obrotową. W innych, napęd pompy jest z kół rozrządu, co skutkuje mniejszą obciążalnością i prędkością obrotową.
W traktorach często więcej mocy dostępnej jest na wałku WOM (Wał Odbioru Mocy), nawet dwukrotnie więcej niż na pompie napędzanej bezpośrednio z silnika. Dlatego w mini-koparkach i innych intensywnych narzędziach hydraulicznych często polecane są rozwiązania z własnymi zbiornikami oleju i pompami napędzanymi z WOM, co pozwala na pełne wykorzystanie mocy ciągnika do zasilania osprzętu.
Chłodzenie Oleju Hydraulicznego
Istotnym elementem w układzie hydraulicznym, szczególnie przy dużym obciążeniu i intensywnej pracy, jest chłodzenie oleju. Przegrzewanie się oleju hydraulicznego może prowadzić do utraty jego właściwości smarnych i przyspieszonej degradacji komponentów układu.
