Układ kierowniczy w traktorkach-kosiarkach: Budowa i zasada działania

Wprowadzenie: Rola układu kierowniczego w traktorku-kosiarce

Sprawny i precyzyjny układ kierowniczy jest istotnym elementem każdego samojezdnego traktorka ogrodowego. Bez niego nie byłoby możliwe prowadzenie takiej kosiarki. Układ kierowniczy traktorka-kosiarki to kluczowy element, który odpowiada za poprawne sterowanie maszyną, wpływając na komfort użytkowania i bezpieczeństwo. W prostych słowach, to właśnie ten układ pozwala zmieniać kierunek jazdy, co jest niezbędne do efektywnego i bezpiecznego użytkowania urządzenia.

Podstawowe elementy budowy układu kierowniczego

Układ kierowniczy kosiarki odpowiada za precyzyjne prowadzenie maszyny i utrzymanie właściwego toru jazdy. Jego konstrukcja różni się w zależności od typu urządzenia, lecz w większości modeli bazuje na połączeniu wałka kierowniczego, przekładni, drążków oraz elementów łożyskowania. Budowa układu kierowniczego w różnych modelach traktorków jest bardzo zbliżona do siebie. Składa się zazwyczaj z następujących części:

• Kierownica: Pierwszy element układu, którym operator steruje maszyną.
• Wałek kierowniczy (inaczej kolumna kierownicza traktorka): Przenosi ruch obrotowy z kierownicy do dalszych elementów.

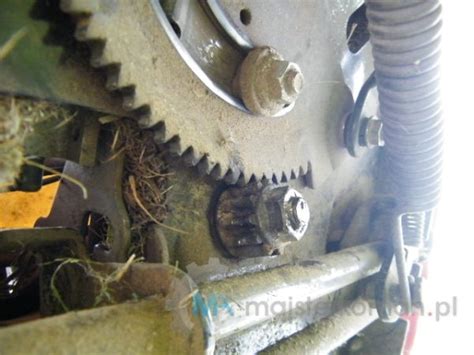

• Maglownica (przekładnia kierownicy): Mechanizm odpowiedzialny za przekształcanie ruchu obrotowego wałka kierowniczego na ruch liniowy.
• Zębatka układu kierowniczego: Element przekładni, który współpracuje z maglownicą.
• Drążek kierowniczy: Pręt mocowany do belki przedniej traktorka, który przenosi ruch z przekładni na zwrotnice.
• Belka przednia traktorka: Element konstrukcyjny, do którego mocowane są zwrotnice.
• Zwrotnice do traktorka: Przymocowane po bokach belki przedniej, połączone ze sobą drążkiem kierowniczym, odpowiadają za skręt kół.
• Tulejki kolumny kierowniczej i tulejki belki przedniej: Odpowiadają za stabilne prowadzenie osi kierownicy i eliminację luzów roboczych, które mogłyby prowadzić do opóźnionej reakcji na skręt lub nierównego prowadzenia maszyny. Wykonane z tworzywa technicznego, brązu lub kompozytu ślizgowego, charakteryzują się wysoką odpornością na zużycie i zdolnością do pracy w warunkach tarcia bez dodatkowego smarowania. Pełnią również funkcję amortyzującą, tłumiącą drgania.
• Przeguby układu kierowniczego: Zapewniają elastyczność połączeń i umożliwiają ruch obrotowy.

Zasada działania przekładni kierowniczej

Każdy z tych komponentów odgrywa określoną rolę, a ich prawidłowe współdziałanie wpływa na płynność skrętu i stabilność podczas pracy. W praktyce system kierowniczy musi przenosić ruch obrotowy z kierownicy na koła w sposób płynny i bez opóźnień. Dlatego też tak istotna jest precyzja wykonania oraz odpowiednie smarowanie elementów ruchomych. W skład układu wchodzą również części zabezpieczające i dystansowe, które ograniczają zużycie materiałów oraz chronią przed wibracjami.

Różnice konstrukcyjne i specyficzne rozwiązania

Układy kierownicze dla traktorów kosiarek mogą się różnić w zależności od producenta, modelu oraz technologii, z jakiej zostały wykonane. Na przykład, układ kierowniczy dla traktora kosiarki Husqvarna może mieć inną konstrukcję niż układ dla traktora kosiarki Craftsman, mimo że oba urządzenia spełniają podobne funkcje.

Wspornik układu kierowniczego

Niektóre modele traktorków Husqvarna posiadają jeszcze wspornik układu kierowniczego, który trzyma wałek i jest elementem maglownicy.

Układ "łamania w pół" (Stiga Park)

Występują modele kosiarek, w szczególności traktorki Stiga Park, które nie mają skrętnej osi przedniej. Ich sterowanie, a w zasadzie skręcanie, polega na "łamaniu traktorka w pół". Poza wymienionymi wyżej elementami układu kierowniczego posiadają jeszcze linkę układu kierowniczego, która od kolumny kierowniczej traktorka biegnie aż do koła skrętnego w połowie kosiarki samojezdnej i końcówkami jest przymocowana z prawej i lewej strony tego koła.

Linka sterownicza

Linka sterownicza to element odpowiadający za precyzyjne przekazywanie ruchu z kierownicy na układ skrętny kosiarki lub traktorka ogrodowego. Wykonana z plecionej stali o wysokiej odporności na rozciąganie, zapewnia płynne działanie i trwałość podczas pracy w trudnych warunkach terenowych. Zewnętrzna osłona linki chroni ją przed wilgocią, zabrudzeniem oraz korozją, co pozwala utrzymać stabilne napięcie przez długi czas użytkowania. Podczas montażu należy zwrócić uwagę na odpowiednie prowadzenie linki w prowadnicach i uchwytach, aby uniknąć przetarć i zagięć. Kluczowe jest zachowanie właściwego naciągu, który pozwala uzyskać płynną reakcję układu kierowniczego na ruch kierownicy.

Typowe problemy i objawy zużycia układu kierowniczego

Z czasem układ kierowniczy traktora-kosiarki może ulec uszkodzeniu lub zużyciu, co może wpływać na jakość kierowania oraz bezpieczeństwo użytkowania. W trakcie intensywnego użytkowania elementy układu kierowniczego mogą ulec zużyciu, co może prowadzić do problemów z kierowaniem, hałasów lub nawet całkowitego zablokowania funkcji. Aby upewnić się, czy maszyna wymaga wymiany układu kierowniczego, warto zwrócić uwagę na kilka typowych objawów:

• Luzy na kolumnie kierowniczej: Mogą powodować trudności z kierowaniem oraz nieprawidłowe działanie kierownicy.
• Hałasy podczas kierowania: Trzaski, skrzypienie lub ciche buczenie mogą wskazywać na zużycie elementów wewnętrznych układu, takich jak przekładnia lub elementy metalowe.
• Drgania kierownicy: Mogą wskazywać na nieprawidłowe działanie lub luzy w układzie.
• Utrata precyzji skrętu: Uszkodzona lub rozciągnięta linka sterownicza może powodować utratę precyzji skrętu.
• Kierownica nie drga lub nie przesuwa się niekontrolowanie: Może być objawem luzu w układzie.

Konserwacja i diagnostyka układu kierowniczego

Dlatego ważne jest, by regularnie sprawdzać stan układu kierowniczego. Regularna kontrola stanu tulejek oraz ich osi ma duże znaczenie dla utrzymania płynności działania i długiej żywotności układu. Okresowa kontrola linki sterowniczej również jest zalecana. Jeśli zauważysz którykolwiek z wyżej wymienionych objawów, warto rozważyć dalszą diagnostykę.

Naprawa i wymiana komponentów

Mocno zużyte elementy układu kierowniczego kosiarki traktorka uniemożliwiają sterowanie maszyną. W takim wypadku należy naprawić układ kierowniczy, a w tym celu trzeba wymienić zużyte części na nowe.

• Wymiana tulejki wałka kierowniczego: Zużycie tulejki można rozpoznać po zwiększonym luzie lub metalicznym stukaniu podczas skręcania. Wymiana tego komponentu jest stosunkowo prosta i nie wymaga demontażu całego układu kierowniczego. Ważne jest jednak dobranie odpowiedniej średnicy wewnętrznej i zewnętrznej, tak aby zapewnić właściwe osadzenie wałka.
• Wymiana linki sterowniczej: Uszkodzona lub rozciągnięta linka może powodować utratę precyzji skrętu, dlatego zaleca się jej okresową kontrolę i wymianę w razie potrzeby.
