Traktorek ogrodowy to wszechstronna maszyna, która poza podstawową funkcją koszenia trawy, często służy jako sprzęt pomocniczy do wielu prac ogrodniczych, np. do podczepiania przyczepki czy pługa do odśnieżania. Jego obsługa jest z reguły intuicyjna, przypominając prowadzenie prostego samochodu, co sprawia, że poradzi sobie z nim każda osoba, nawet niezainteresowana mechaniką. Kluczowym elementem zapewniającym bezproblemowe uruchomienie silnika tej maszyny jest przekaźnik rozrusznika, często nazywany również stycznikiem.
Układ rozruchowy traktorka kosiarki

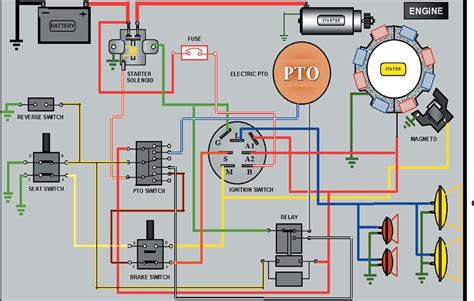

Proces uruchamiania traktorka kosiarki opiera się na złożonym systemie elektrycznym, w którym każdy element odgrywa istotną rolę. Po przekręceniu kluczyka w stacyjce, prąd z akumulatora jest kierowany do przekaźnika rozrusznika, a następnie do silnika rozrusznika, co inicjuje pracę jednostki napędowej. W prawidłowo działającym układzie stacyjka ma bezpośrednie połączenie z plusem akumulatora za pomocą przewodu o największej średnicy.
Przekaźnik rozrusznika (stycznik) - kluczowy element
Przekaźnik rozrusznika to element elektryczny, który przekazuje prąd z akumulatora do silnika rozrusznika, umożliwiając uruchomienie silnika. Pełni funkcję łącznika w obwodzie wysokoprądowym rozrusznika. Należy odróżnić go od zwykłych przekaźników sterujących, gdyż nie każdy przekaźnik będzie nadawał się do załączania rozrusznika. Wynika to z faktu, że rozrusznik wymaga bardzo wysokiego natężenia prądu, znacznie przekraczającego możliwości typowego przekaźnika. Przekaźnik samochodowy stosowany w obwodzie załączania rozrusznika jest zazwyczaj przewidziany na prąd 40A, co potwierdza jego specjalistyczne przeznaczenie.

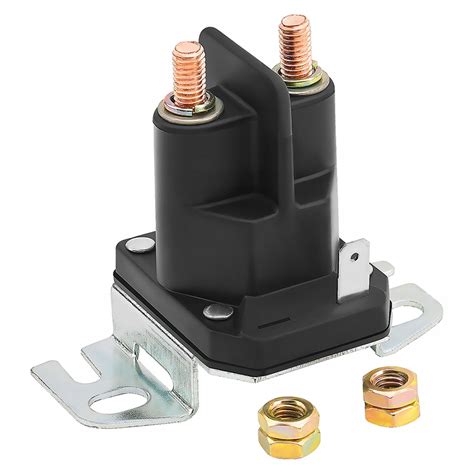

Budowa przekaźnika rozrusznika
Budowa przekaźnika rozrusznika, często określanego jako stycznik, jest dostosowana do pracy z dużymi prądami. Zazwyczaj składa się z:
- Cewki sterującej: odpowiedzialnej za wytworzenie pola magnetycznego, które przyciąga ruchome styki.
- Styków głównych: przez które przepływa wysokie natężenie prądu do rozrusznika. Są one zwykle miedziane i podłączone do grubych śrub.
- Obudowy: często wykonanej z materiałów odpornych na korozję, np. cynku, co zapewnia dłuższą żywotność i ochronę elementów wewnętrznych.
Zasada działania przekaźnika rozrusznika
Zasada działania przekaźnika rozrusznika jest następująca:
- Po przekręceniu stacyjki w pozycję rozruchu (zazwyczaj "START"), napięcie 12V jest przesyłane cienkim przewodem do pinu cewki przekaźnika rozrusznika.
- Cewka przekaźnika działa, gdy do jednego z jej pinów podłączony jest plus z akumulatora, a do drugiego minus (np. z ramy traktorka). Wytwarza to pole magnetyczne.
- Pole magnetyczne przyciąga ruchome styki, które zamykają obwód między grubym przewodem zasilającym od akumulatora (ciągle pod napięciem) a grubym przewodem prowadzącym bezpośrednio do rozrusznika.
- Zamknięcie obwodu powoduje przepływ wysokiego prądu do silnika rozrusznika, co uruchamia silnik traktorka.
- Po zwolnieniu kluczyka stacyjki, zasilanie cewki przekaźnika zostaje przerwane, styki główne otwierają się, a przepływ prądu do rozrusznika ustaje.
#101 PRZEKAŹNIK ROZRUSZNIKA JAK DZIAŁA ? JAK SPRAWDZIĆ ?
Włączniki bezpieczeństwa w traktorkach kosiarkach
Aby uruchomienie traktorka kosiarki było bezpieczne, w układ sterowania przekaźnikiem rozrusznika wpięte są szeregowo włączniki bezpieczeństwa. Muszą być one sprawne i podłączone do instalacji, aby umożliwić rozruch tylko przy spełnieniu określonych warunków. Do najczęściej spotykanych zabezpieczeń należą:
- Czujnik na fotelu operatora: wymaga obecności kierowcy na siedzeniu.
- Czujnik na pedale sprzęgła/hamulca: często wymaga wciśnięcia pedału sprzęgła lub hamulca.
- Czujnik na zamontowanym koszu do trawy: może wymagać prawidłowego zamocowania kosza.
- Wyłącznik kosiska: uniemożliwia rozruch silnika, gdy noże są załączone.
Typowe usterki i objawy uszkodzonego przekaźnika rozrusznika
Usterki przekaźnika rozrusznika są częstą przyczyną problemów z uruchomieniem traktorka kosiarki. Oto najczęściej spotykane objawy:
- Brak reakcji rozrusznika: Po przekręceniu kluczyka w stacyjce rozrusznik w ogóle nie reaguje, nie słychać charakterystycznego "kliku" przekaźnika.
- "Pukanie" lub "tyrkotanie" przekaźnika, rozrusznik nie kręci lub kręci powoli: Słychać, jak przekaźnik próbuje się załączyć, ale styki główne nie zamykają się prawidłowo lub są skorodowane, co uniemożliwia przepływ wystarczającego prądu do rozrusznika.
- Rozrusznik "strzela" i od razu odcina prąd lub przekaźnik "jęczy": Może to świadczyć o przeciążeniu obwodu, słabym akumulatorze lub uszkodzonych stykach przekaźnika.
- Rozrusznik kręci nieprzerwanie po zgaszeniu silnika: Problem wskazuje na zablokowanie (zaspawanie) styków przekaźnika w pozycji zamkniętej. Wymaga to natychmiastowego odłączenia akumulatora.
- Brak prądu na rozruszniku, mimo że na stacyjce prąd jest: Wskazuje to na przerwę w obwodzie między stacyjką a przekaźnikiem lub uszkodzoną cewkę przekaźnika.
- Problem z uruchomieniem, gdy silnik jest ciepły: Czasami przekaźnik działa poprawnie, gdy silnik jest zimny, ale odmawia posłuszeństwa po rozgrzaniu, co może sugerować przegrzewanie się cewki lub styków.
- Piszcząca elektronika: W niektórych przypadkach problemy z napięciem w instalacji (np. przez słaby akumulator) mogą prowadzić do nieprawidłowego działania innych elementów elektrycznych lub sygnalizacji błędów.
Słabszy akumulator może również być przyczyną, dla której przekaźniki (gaszenia, rozrusznika, sprzęgła koszenia) przestają być załączane.
Diagnostyka i rozwiązywanie problemów z przekaźnikiem rozrusznika
Aby zdiagnozować problem z przekaźnikiem rozrusznika, należy podejść do sprawy metodycznie:
- Sprawdzenie akumulatora: Upewnij się, że akumulator jest w pełni naładowany i sprawny. Niskie napięcie akumulatora może powodować niewłączanie się przekaźników. Można zmierzyć napięcie zasilania na płytce podczas próby rozruchu.
- Sprawdzenie bezpieczników: Skontroluj wszystkie bezpieczniki w instalacji elektrycznej, czy nie ma przepalonych.
- Kontrola przewodów i połączeń: Dokładnie sprawdź przewody elektryczne, szczególnie pod kątem przerwań, luźnych połączeń i korozji. Upewnij się, że przewody są dobrze podłączone i nie mają uszkodzeń.
- Test stacyjki: Sprawdź, czy po przekręceniu stacyjki z pozycji "OFF" na "ON" i następnie na "START" (pozycja 2), napięcie 12V pojawia się na cienkim przewodzie prowadzącym do cewki przekaźnika rozrusznika. Użyj miernika lub próbnika z żarówką.
- Test cewki przekaźnika:
- Posłuchaj, czy podczas próby uruchomienia silnika przekaźnik wydaje charakterystyczny dźwięk "kliku". Brak kliknięcia może wskazywać na brak napięcia sterującego lub uszkodzoną cewkę.
- Można podłączyć przekaźnik do zewnętrznego źródła napięcia (12V) - jeśli nie klika, cewka jest prawdopodobnie uszkodzona.
- Test obwodu głównego rozrusznika ("na krótko"): Jeśli rozrusznik kręci, gdy jest podłączony "na ostro" (bezpośrednio do akumulatora), oznacza to, że sam rozrusznik jest sprawny, a problem leży w obwodzie sterowania lub przekaźniku.
- Sprawdzenie włączników bezpieczeństwa: Upewnij się, że wszystkie mikrowyłączniki (pod siedzeniem, przy pedałach, przy kosisku, przy koszu) są sprawne i prawidłowo zamykają obwód sterujący przekaźnikiem.
- Pomiary w gnieździe przekaźnika: Wykonaj pomiary próbnikiem z żarówką w gnieździe przekaźnika rozrusznika, aby sprawdzić, czy pojawia się napięcie sterujące na cewce oraz czy napięcie główne jest dostępne na stykach zasilających.
Wymiana przekaźnika rozrusznika
W przypadku potwierdzenia uszkodzenia przekaźnika rozrusznika, konieczna jest jego wymiana. Procedura wygląda następująco:
- Zabezpieczenie sprzętu: Przed rozpoczęciem pracy zawsze należy odłączyć akumulator, aby uniknąć porażenia prądem lub zwarcia.
- Znalezienie przekaźnika: Przekaźnik rozrusznika znajduje się zazwyczaj w pobliżu silnika lub akumulatora, często zamontowany na ramie traktorka.
- Odłączenie przewodów: Należy odłączyć wszystkie przewody od starego przekaźnika. Warto zanotować lub zrobić zdjęcie, które przewody są podłączone do którego zacisku, aby uniknąć pomyłek przy montażu nowego elementu.
- Usunięcie starego przekaźnika: Odłącz uszkodzony przekaźnik od podstawy, używając odpowiednich narzędzi (klucza, śrubokręta).
- Zainstalowanie nowego przekaźnika: Podłącz nowy przekaźnik do odpowiednich zacisków, zwracając uwagę na prawidłowe podłączenie grubych przewodów zasilających (od akumulatora i do rozrusznika) oraz cienkich przewodów sterujących (do stacyjki i masy).
- Przeprowadzenie testu działania: Po zainstalowaniu nowego przekaźnika, ponownie podłącz akumulator i przeprowadź test działania, uruchamiając silnik. Jeśli silnik uruchamia się bez problemów i słychać charakterystyczny dźwięk przekaźnika, oznacza to, że element działa poprawnie.
Przekaźnik rozrusznika kosiarki traktorka 12V z numerem części 725-04439A lub 1134-2962-01 jest kompatybilny z większością kosiarek traktorowych i silników motocyklowych, ale zawsze należy sprawdzić parametry i numer części z wymaganiami producenta danego sprzętu.
Obsługa traktorka ogrodowego - rola deski rozdzielczej
Deska rozdzielcza traktorka ogrodowego jest centrum kontroli maszyny. Mieszczą się na niej wszystkie najważniejsze przełączniki i wskaźniki, umożliwiając operatorowi zarządzanie maszyną i kontrolę jej stanu podczas pracy z pozycji siedzącej. Można tam znaleźć m.in.:
- Licznik motogodzin: informuje o przepracowanym czasie, co jest ważne dla planowania przeglądów technicznych.
- Wskaźnik poziomu paliwa: monitoruje ilość paliwa w zbiorniku.
- Wskaźnik prędkości jazdy: wyświetla aktualną prędkość.
- Wskaźnik stanu naładowania akumulatora: kluczowy dla monitorowania kondycji układu elektrycznego i zapobiegania problemom z rozruchem.
- Czujnik napełnienia kosza: informuje o konieczności opróżnienia zbiornika na trawę.
Intuicyjne rozmieszczenie tych elementów w połączeniu z łatwą obsługą funkcji dodatkowych, takich jak regulacja prędkości jazdy czy tempomat, sprawia, że praca traktorkiem jest efektywna i komfortowa.
