Układ Kierowniczy Traktorka Kosiarki: Budowa, Działanie i Informacje o Naprawie

Prawidłowe działanie układu kierowniczego jest kluczowe dla sterowania traktorkiem kosiarką, zapewniając precyzyjne prowadzenie maszyny i utrzymanie właściwego toru jazdy. Różnorodność układów kierowniczych w kosiarkach sprawia, że producenci oferują szeroki wybór części zamiennych. Mocno zużyte elementy lub ich brak mogą uniemożliwić sterowanie traktorkiem, co znacznie wydłuża czas pracy ogrodowej. Warto zauważyć, że układ kierowniczy traktorka kosiarki może różnić się w zależności od modelu i producenta.

Rola i Różnorodność Układów Kierowniczych w Traktorkach Ogrodowych

Układ kierowniczy kosiarki odpowiada za precyzyjne prowadzenie maszyny i utrzymanie właściwego toru jazdy. Jego konstrukcja różni się w zależności od typu urządzenia. Niezależnie od tego, jaki układ kierowniczy traktorka kosiarki wymaga naprawy, niezbędne są do tego odpowiednie części. W skład układu wchodzą również części zabezpieczające i dystansowe, które ograniczają zużycie materiałów oraz chronią przed wibracjami. Profesjonalne sklepy oferują produkty wysokiej jakości, charakteryzujące się dobrym wykonaniem.

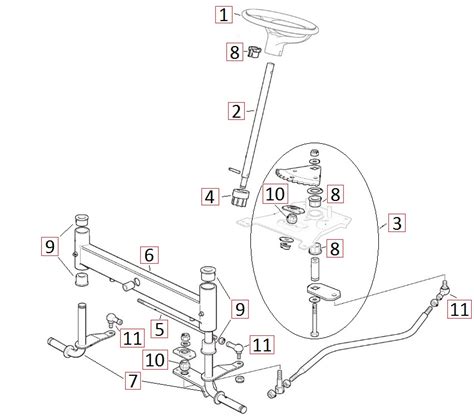

Budowa Standardowego Układu Kierowniczego

Większość modeli układów kierowniczych bazuje na połączeniu wałka kierowniczego, przekładni, drążków oraz elementów łożyskowania. Każdy z tych komponentów odgrywa określoną rolę, a ich prawidłowe współdziałanie wpływa na płynność skrętu i stabilność podczas pracy. System kierowniczy musi przenosić ruch obrotowy z kierownicy na koła w sposób płynny i bez opóźnień, dlatego tak istotna jest precyzja wykonania oraz odpowiednie smarowanie elementów ruchomych.

• Kierownica - jest to główne narzędzie, które służy do sterowania traktorkiem kosiarką.
• Wałek kierowniczy (kolumna kierownicza) - jest połączony z drążkiem kierowniczym, który przenosi ruch obrotowy do innych części układu kierowniczego.
• Maglownica (przekładnia kierownicy) - umożliwia skręcanie kół traktorka kosiarki.
• Zębatka układu kierowniczego - współpracuje z maglownicą, przekazując ruch obrotowy.
• Drążek kierowniczy - jest prętem mocowanym do belki przedniej traktorka, łącząc ją ze zwrotnicami.
• Belka przednia - element konstrukcyjny, do którego mocowane są zwrotnice.
• Zwrotnice - przymocowane po bokach do przedniej belki traktorka, połączone są między sobą drążkiem kierowniczym.

Niektóre modele traktorków Husqvarna posiadają również wspornik układu kierowniczego, który utrzymuje wałek i jest elementem maglownicy.

Specyficzne Rozwiązania Kierownicze: Przykład Układu Przegubowego

Występują również modele kosiarek, takie jak traktorki Stiga Park, które nie posiadają skrętnej osi przedniej. Ich sterowanie, a w zasadzie skręcanie, polega na "łamaniu traktorka w pół". Poza wyżej wymienionymi elementami układu kierowniczego, posiadają one jeszcze linkę układu kierowniczego. Linka ta od kolumny kierowniczej traktorka biegnie aż do koła skrętnego w połowie kosiarki samojezdnej, a jej końcówki są przymocowane z prawej i lewej strony tego koła.

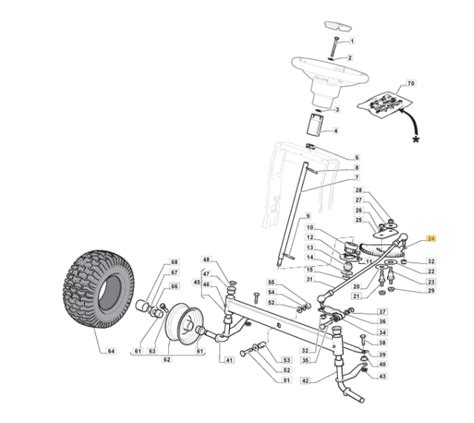

Elementy Zapewniające Precyzję i Trwałość Układu

Płynność i stabilność jazdy traktorka kosiarki zależą od wielu drobnych, lecz niezwykle ważnych komponentów układu kierowniczego i kół.

Linka Sterownicza

Linka sterownicza odpowiada za precyzyjne przekazywanie ruchu z kierownicy na układ skrętny kosiarki lub traktorka ogrodowego. Wykonana z plecionej stali o wysokiej odporności na rozciąganie, zapewnia płynne działanie i trwałość podczas pracy w trudnych warunkach terenowych. Zewnętrzna osłona linki chroni ją przed wilgocią, zabrudzeniem oraz korozją, co pozwala utrzymać stabilne napięcie przez długi czas użytkowania. Długość, na przykład 990 mm, jest powszechnie stosowana w modelach marek takich jak Husqvarna, Castel Garden, Stiga czy MTD. Podczas montażu należy zwrócić uwagę na odpowiednie prowadzenie linki w prowadnicach i uchwytach, aby uniknąć przetarć i zagięć. Kluczowe jest zachowanie właściwego naciągu, który pozwala uzyskać płynną reakcję układu kierowniczego na ruch kierownicy. Uszkodzona lub rozciągnięta linka może powodować utratę precyzji skrętu, dlatego zaleca się jej okresową kontrolę. Części zamienne obejmują linki o różnych długościach i zakończeniach, co ułatwia dopasowanie elementu do konkretnego modelu maszyny.

Tulejka Wałka Kierowniczego

Tulejka wałka kierowniczego odpowiada za stabilne prowadzenie osi kierownicy w obudowie kosiarki lub traktorka ogrodowego. Jej zadaniem jest eliminacja luzów roboczych, które mogłyby prowadzić do opóźnionej reakcji na skręt lub nierównego prowadzenia maszyny. Wykonana z tworzywa technicznego, brązu lub kompozytu ślizgowego, tulejka musi charakteryzować się wysoką odpornością na zużycie oraz zdolnością do pracy w warunkach tarcia bez dodatkowego smarowania. W praktyce element ten pełni również funkcję amortyzującą, tłumiącą drgania przenoszone z podwozia na kierownicę. Zużycie tulejki można rozpoznać po zwiększonym luzie lub metalicznym stukaniu podczas skręcania. Wymiana tego komponentu jest stosunkowo prosta i nie wymaga demontażu całego układu kierowniczego. Ważne jest jednak dobranie odpowiedniej średnicy wewnętrznej i zewnętrznej, tak aby zapewnić właściwe osadzenie wałka.

Kapturek Łożyska Koła

Kapturek łożyska koła to niewielki, ale istotny element zabezpieczający wnętrze łożyska przed kurzem, wilgocią i innymi zanieczyszczeniami. Jego obecność zapobiega przedostawaniu się brudu do środka, co wydłuża żywotność łożysk i zmniejsza ryzyko ich zatarcia. Wykonany z metalu lub tworzywa technicznego, kapturek dopasowuje się do średnicy piasty, tworząc szczelne połączenie z zewnętrzną obudową. Właściwie osadzony kapturek utrzymuje środek smarny wewnątrz łożyska, co gwarantuje płynną pracę kół i stabilność jazdy. Zużyty lub zdeformowany element może prowadzić do utraty smaru, a w konsekwencji do zwiększonego tarcia i przyspieszonego zużycia piasty. Wymiana kapturka nie wymaga specjalistycznych narzędzi, dlatego można ją przeprowadzić samodzielnie.

Łożysko Koła Kosiarki

Łożysko koła kosiarki odpowiada za płynny obrót osi jezdnej oraz stabilne prowadzenie maszyny w czasie pracy. Jego główną funkcją jest zmniejszenie oporów toczenia, co ułatwia manewrowanie i ogranicza zużycie energii silnika. W zależności od konstrukcji kosiarki stosuje się łożyska kulkowe, igiełkowe lub ślizgowe, które różnią się trwałością i sposobem smarowania. Element ten pracuje w warunkach narażenia na kurz, wilgoć i wstrząsy, dlatego kluczowe znaczenie ma jego odpowiednie zabezpieczenie. Regularna kontrola stanu łożysk pozwala uniknąć przegrzewania i zatarcia, które mogą prowadzić do uszkodzenia piasty lub osi. Objawem zużycia jest zwiększony opór podczas jazdy lub charakterystyczne stukanie w czasie skrętu. Wymiana łożyska nie wymaga specjalistycznych narzędzi, lecz warto stosować elementy o parametrach zgodnych z oryginałem. Łożysko koła kosiarki 12,7x28,6x11mm to popularny model, a łożysko koła kosiarki Castelgarden 1221222010 to oryginalny komponent o wzorowej jakości materiałów.

Opony i Dętki

Opony i dętki do kosiarek to elementy, które odpowiadają za stabilną jazdę, komfort użytkowania i efektywność koszenia. Dobór odpowiednich rozmiarów i typów opon ma istotne znaczenie dla prawidłowego funkcjonowania maszyny. Przykładowo, dętka 13x5.00-6 TR13 jest popularnym modelem do kosiarek, a opona 15x6.00-6 6PR TT Kabat LWG-026 to opona diagonalna z bieżnikiem dostosowanym do jazdy po trawie, zapewniająca dobrą przyczepność i stabilność.

Diagnostyka i Naprawa Usterek Układu Kierowniczego: Radzenie sobie ze Zużyciem

Sprawny i precyzyjny układ kierowniczy traktorka jest istotnym elementem każdego samojezdnego traktorka ogrodowego. Mocno zużyte elementy uniemożliwiają sterowanie maszyną. Częstym problemem jest luz na kolumnie kierowniczej, kleszczenie się kierownicy lub przeskakiwanie na zębatce. W takim wypadku należy naprawić układ kierowniczy, wymieniając zużyte części na nowe.

Poradnik Naprawy Wałka i Tulejki Kierowniczej

Jeśli kierownica kleszczy się i przeskakuje na zębatce, naprawa oparta na wymianie poszczególnych części może być kosztowna. Istnieje jednak tańszy sposób na przykładzie traktorka samojezdnego marki MTD:

1. Demontaż: Wykręć nakrętkę mocującą wałek od spodu, zdejmij podkładki, zębatkę i wyjmij wałek. Dostęp do spodniej części układu kierowniczego jest zazwyczaj dobry.
2. Wymiana tulejki: Wymontuj tulejkę, w której pracuje wałek kierownicy. Jeśli trzeba, uderz w nią z wyczuciem (np. stosując młotek i rurkę o średnicy tulejki), aby wyskoczyła z gniazda. W przypadku problemów z wyciągnięciem zużytej tulei, może przydać się dłuższy element lub chwytak magnetyczny.
3. Wkładka teflonowa: Znając wymiary skrawanych elementów, wytocz odpowiedniej wielkości teflonową wkładkę, na której będzie osadzony wałek. Powinna ciasno mieścić się w tulejce, a wewnętrzna średnica powinna pozwalać na swobodne obracanie się drążka kierownicy. Teflon jest świetnym materiałem - trwały, nie poddaje się łatwo odkształceniom i właściwie nie wymaga smarowania. Użycie teflonu jest efektywne, a w przyszłości wymiana teflonowej wkładki będzie jeszcze tańsza niż skrawanie stali.
4. Zębatka: Mocno zużyte koło zębate należy wymienić. Można jednak uniknąć tego kosztu, jeśli jest taka możliwość: obróć koło zębate, co spowoduje zmniejszenie dodatkowego luzu. Pozwala to na kompensację nierównomiernego zużycia, które może prowadzić do mimośrodowego ruchu. Wyśrodkuj kierownicę i ustaw koło zębate na środku zębatki (aby znaleźć centrum, policz zęby zębatki). W razie konieczności udaj się do tokarza.

Użycie teflonu wydaje się być bardziej efektywne niż inne rozwiązania, np. usadowienie na łożysku, gdzie również dochodzi do wycierania stali.

Dostępność i Dobór Części Zamiennych

W naszym sklepie internetowym znajdziesz części układu kierowniczego do najpopularniejszych modeli traktorków Husqvarna, kosiarek MTD oraz innych marek. Pamiętaj, aby dobierać części zgodnie z modelem traktorka, aby zapewnić kompatybilność i prawidłowe działanie.

• Pasuje do: traktorka Alpina AT8 102HCB, AT8 122HCB, BT102HCB. Castel Garden XLR170HD, XT175HD, XT190HD, XX220HD. Iseki CM7216H. Solo 575 Hydro.
• Pasuje do kosiarki, traktorka: Castel Garden XF130, XJ140, XJ160HD, XT175HD.
• Pasuje do: belki przedniej traktorków GGP z kosiskiem 63cm. Alpina AT1 63VB, BT63. Castel Garden PE60VD, XE70, XE80VD. Iseki CM7006. Solo 556.
• Pasuje do większych traktorków ogrodowych Husqvarna CTH184T, CTH204T, TC242, TC342, TS242, YTH184T.
• Pasuje do: Cub Cadet CC713HA, CC714HA. Gutbrod JLX76, LX92R, Sprint SLX102R. MTD Optima LG175H, Smart RE145, Spider 92RD. Wolf-Garten Ambition 105.175H, Select 105.155T.
• Pasuje do traktorka GGP, Castel Garden TC102, TC122, XJ160HD, XT160HD, XX185HD.
• Pasuje do: traktorka Alpina AT4 98HCB, AT4 108HCB, AT5 84HC. Castel Garden CG84, CG98SD, CG108. MP84.
• Pasuje do: Alpina AT1 63, BT63, One 63Y. Castel Garden EL63, PE60VD, XE70, XE75VD, XE80VD. Mountfield 725M, R25M.
• Pasuje do traktorka Stihl RT4097, RT4112, RT5097, RT6112, RT6127.
