W trakcie renowacji traktorka MTD JN 200 AT pojawił się problem z ładowaniem akumulatora, pomimo że światła działały poprawnie. Po sprawdzeniu miernikiem stwierdzono brak ładowania, co wskazywało na problem w układzie odpowiedzialnym za dostarczanie prądu do akumulatora.
Analiza układu ładowania i przewodów

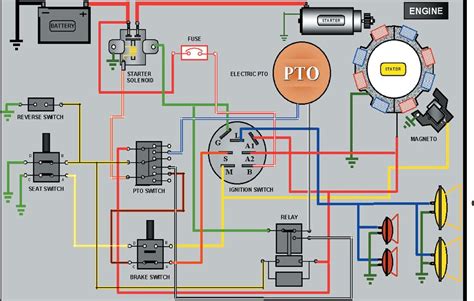

Z prądnicy (alternatora) traktorka MTD JN 200 AT wychodzą dwa główne kable: żółty i czerwony, zgodnie ze schematem instalacji. Żółty kabel jest prawdopodobnie wyjściem prądu przemiennego (AC), natomiast czerwony kabel to wyjście prądu stałego (DC), przeznaczonego do ładowania.
Inne przewody, takie jak czerwony i zielony wychodzące z silnika, były zidentyfikowane jako zasilające światła, ponieważ czerwony zmieniał kolor na niebieski i prowadził do oświetlenia. Bezpiecznik w układzie ładowania został sprawdzony i okazał się sprawny.
Proponowane podłączenie czerwonego przewodu DC
Zaproponowano, że czerwony przewód wychodzący z prądnicy (oznaczony jako "DC output") powinien być podłączony w następujący sposób:
- Bezpośrednio do bezpiecznika.
- Następnie do solenoidu (rozrusznika) przy zacisku plusowym (+).
- Stamtąd bezpośrednio do akumulatora.
Takie połączenie jest uznawane za prawidłowe w celu zapewnienia ładowania akumulatora.
Diagnostyka diody prostowniczej
W celu dalszej diagnostyki sprawdzono uzwojenie w prądnicy/alternatorze. Stwierdzono, że od kostki do uzwojenia w czerwonym kablu brakowało ciągłości przewodu. Co ciekawe, za diodą, od czerwonego kabla do uzwojenia, ciągłość już istniała. To nietypowe zachowanie sugerowało, że dioda przerywała obwód, co mogło być przyczyną braku ładowania. Podczas próby jej wyjęcia, dioda skruszyła się, co dodatkowo potwierdziło jej uszkodzenie.
Wymiana diody - specyfikacja
Aby naprawić problem, konieczna była wymiana diody prostowniczej. Zaleca się zakup diody o następujących parametrach:
- Prąd: co najmniej 7A (można zastosować mocniejszą, np. 10A, co nie spowoduje żadnych negatywnych skutków).
- Napięcie: od 50V w górę (np. 1000V).
Przyczyną problemu okazała się uszkodzona dioda prostownicza.
Pomiary napięcia po wymianie diody
Po wymianie diody ładowanie zaczęło działać poprawnie. Przeprowadzono pomiary napięcia w różnych punktach obwodu:
- Na początku obwodu za diodą: 13,6 V.
- Przy akumulatorze: 13,0 V.
Podobne spadki napięcia zaobserwowano, gdy traktorek pracował na niższych obrotach (np. podczas koszenia na "pół obrotu" - około 3200 obr/min):
- Za diodą: 13,1 V.
- Na akumulatorze: 12,8 V.
Spadki napięcia rzędu 0,5-0,6 V między wyjściem z diody a akumulatorem są zjawiskiem naturalnym. Ważne jest, że system zapobiega rozładowywaniu akumulatora, dostarczając wystarczające napięcie ładowania. Należy jednak monitorować, czy sama instalacja nie powoduje zbyt dużych strat, które mogłyby negatywnie wpływać na efektywność ładowania. Sprawdzenie przewodów pod kątem uszkodzeń (np. "przepalony kabel" w miejscu diody) może pomóc w minimalizacji strat.
Potencjalne modyfikacje i alternatywne rozwiązania
W kontekście poprawy stabilności ładowania rozważano również zastosowanie regulatora napięcia ze skutera. Użytkownik traktorka MTD 21/102 planuje zastosować taki regulator, aby ograniczyć napięcie do 14V.
Charakterystyka prądu z magneta
W traktorkach, podobnie jak w skuterach, cewka pod kołem zamachowym (magneto) często nie jest połączona z masą, a wychodzą z niej wyłącznie dwa przewody. Napięcie zmienne (AC) bezpośrednio po wyjściu z magneta może być wysokie, często w zakresie 30-40V bez obciążenia. Jednakże, wraz ze wzrostem obciążenia, napięcie to szybko spada. Jest to istotna informacja przy doborze regulatora napięcia, który ma za zadanie stabilizować napięcie ładowania do wartości bezpiecznych dla akumulatora.
