Cewka zapłonowa to serce układu zapłonowego każdego silnika spalinowego, w tym traktorków ogrodowych, takich jak Partner P12592RB. Jej prawidłowe funkcjonowanie jest kluczowe dla uzyskania iskry niezbędnej do zapłonu mieszanki paliwowo-powietrznej w cylindrze. Zrozumienie zasady działania i elementów współpracujących z cewką pozwala na efektywną diagnostykę i konserwację sprzętu.
Podstawy Działania Układu Zapłonowego
Układ zapłonowy w małych silnikach spalinowych, takich jak te stosowane w kosiarkach, pilarkach czy traktorkach, opiera się na zasadzie indukcji magnetycznej. Głównymi elementami są magneto (koło magnesowe) i cewka zapłonowa. Użytkownicy często stykają się z nimi podczas serwisowania lub eksperymentów, próbując zrozumieć ich działanie.
Magneto i Indukcja Prądu
Elementem, który inicjuje proces, jest magneto - metalowe kółko ze "skrzydełkami" (biegunami magnetycznymi), zamocowane na wale korbowym silnika. Jak zauważył jeden z użytkowników, magneto przyciąga śrubki, choć nie wszędzie, co sugeruje, że zawiera magnesy, najczęściej neodymowe. Obracając się, magnesy w magneto zbliżają się do rdzenia cewki zapłonowej.
W chwili, gdy magnesy magneto przechodzą obok cewki, następuje szybka zmiana strumienia magnetycznego przez jej rdzeń. Zgodnie z zasadą indukcji elektromagnetycznej, ta zmiana indukuje prąd elektryczny w uzwojeniu cewki. Następnie ten prąd, przetworzony na bardzo wysokie napięcie, jest przesyłany do świecy zapłonowej, gdzie generuje iskrę w cylindrze. Ważne jest, aby polaryzacja i ułożenie biegunów magnesu względem cewki były prawidłowe, co gwarantuje szybkie i silne zmiany strumienia magnetycznego. Silnik obracając się sam dostosowuje jego prędkość od obrotu i stąd iskra jest w odpowiednim momencie.
Rola Cewki Zapłonowej
Cewka zapłonowa, choć sama w sobie nie generuje prądu, a jedynie zmienia jego napięcie, jest kluczowym komponentem. W prostych układach zapłonowych często stosuje się jedną cewkę z dużą liczbą zwojów. W jej uzwojeniu pierwotnym płynie prąd o niskim napięciu, a w uzwojeniu wtórnym generowane jest wysokie napięcie (rzędu dziesiątek tysięcy woltów), potrzebne do przeskoku iskry na świecy.
Bez odpowiedniego układu sterującego sam magnes i cewka nie wygenerują iskry o wymaganej charakterystyce czasowej i energii. Nawet cewka i magnes nie wytworzą iskry - na to cewka, nawet przy szybkich obrotach, musiałaby mieć dziesiątki tysięcy zwojów, jak nie więcej.
Eksperymenty i Powszechne Błędy w Zrozumieniu
Wielu entuzjastów, podobnie jak jeden z autorów dyskusji, próbuje samodzielnie odtworzyć działanie układu zapłonowego, budując układ z "pseudo magneto" (np. magnes przyklejony do wieczka od słoika, obracanego wiertarką) i zbliżając go do cewki.
Kluczowe Czynniki do Osiągnięcia Iskry
Podczas takich prób często pojawiają się pytania i problemy, dlaczego iskra nie powstaje. Oto najważniejsze czynniki, które należy wziąć pod uwagę:
- Odpowiednia indukcja magnesu: Należy upewnić się, że magnes ma odpowiednio dużą indukcję. Magnesy neodymowe są zazwyczaj dobrym wyborem, ale ważne jest ich jakość i rozmiar.
- Bliskość magnesu do rdzenia cewki: Bardzo ważna jest minimalna odległość. Optymalna szczelina powietrzna między kołem magnesowym a rdzeniem cewki powinna wynosić około 0,3-0,5 mm. Należy sprawdzić, czy magnes jest wystarczająco blisko rdzenia cewki, unikając jednocześnie bezpośredniego kontaktu, który może być zakłócany przez drgania.
- Szybkość zmiany strumienia: Kluczowa jest szybka zmiana strumienia magnetycznego, aby zaindukować odpowiednio wysokie napięcie.
- Ułożenie magnesu: Magnes musi być ułożony w taki sposób, aby bieguny N i S naprzemiennie zbliżały się do cewki, co zapewnia dynamiczne zmiany pola. Linie pola magnetycznego (jak w przykładzie czerwonych linii) powinny być odpowiednio ukierunkowane.
Kabelki i Uziemienie
Cienki kabelek z cewki, który jest często przyczepiony do metalowej obudowy silnika, to zazwyczaj uziemienie. Jest to prawidłowe rozumowanie. Natomiast niebieski kabelek, często spotykany w cewkach, prawdopodobnie służy do gaszenia silnika. Działa on na zasadzie zwarcia do masy, co przerywa generowanie iskry. W układzie eksperymentalnym, jeśli chcemy uzyskać iskrę, nie może być podłączony do masy.
Ewolucja Układów Zapłonowych: Od Prostoty do Zaawansowania
Chociaż podstawowa zasada działania pozostaje ta sama, układy zapłonowe w małych silnikach ewoluowały, oferując różne rozwiązania.
Proste Układy Bez Przerywacza
W wielu najprostszych kosiarkach czy piłach spalinowych (szczególnie dwusuwowych) nie ma mechanicznego przerywacza. Za generowanie iskry odpowiada jedna cewka z dużą ilością zwojów oraz odpowiednie ułożenie magnesów w kole magnesowym. Moment zapłonu jest stały i wynika z konstrukcji magneto oraz cewki. W tych najprostszych zapłonach jest tylko cewka z odczepem do gaszenia.
Układy Z Przerywaczem Magnetycznym
Przy dużej ilości zwojów możliwy jest inny system: z przerywaczem magnetycznym. Kiedy przerywacz jest zwarty przez cewkę pierwotną płynie prąd, który przeciwdziała zmianom pola w rdzeniu. W chwili rozwarcia następuje bardzo szybka zmiana strumienia magnetycznego, a napięcie na cewkach jest bardzo wysokie, więc przeskakuje iskra na świecy. Silniki motocyklowe WFM, WSK, MZ, ETZ, Java miały przerywacze sterowane krzywką na wale korbowym.
Nowoczesne Systemy Elektroniczne
W bardziej zaawansowanych systemach, zwłaszcza w markowych silnikach (np. Briggs & Stratton), spotkać można zapłon elektroniczny. Cewka zapłonowa może zawierać w sobie dodatkowe elementy, takie jak kondensator, tyrystor lub tranzystor, a nawet cewkę inicjującą, wszystkie zalane w izolacyjnej obudowie. Elementy te pozwalają na:
- Precyzyjne sterowanie momentem zapłonu.
- Generowanie silniejszej iskry.
- Zmienny kąt zapłonu, zależny od prędkości obrotowej silnika (w droższych modelach).
Brak widocznego przerywacza w nowoczesnych konstrukcjach często oznacza, że jest on zintegrowany w cewce w postaci elektronicznego układu tranzystorowego. Użytkownik karwo pisał, że rozpruł cewkę i nic nie znalazł, ale fizyka i elektrotechnika wskazują na obecność tych elementów.

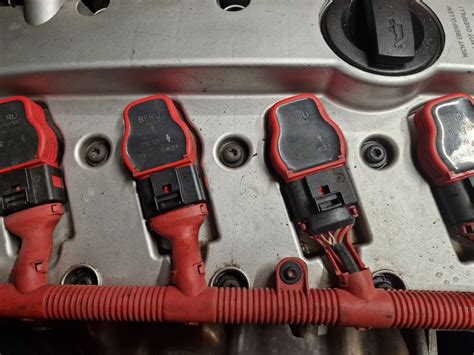

Jak działają cewki zapłonowe
Znaczenie Prawidłowego Działania Cewki Zapłonowej
Cewka zapłonowa jest niezbędna dla prawidłowego uruchomienia i pracy silnika traktorka Partner P12592RB. Jest to "serce" układu zapłonowego. Gdy cewka zapłonowa jest uszkodzona, silnik może:
- Całkowicie nie uruchamiać się (brak iskry).
- Pracować nierówno lub przerywać pracę.
- Tracić moc.
Wymiana cewki zapłonowej może przywrócić pełną sprawność sprzętu. Chociaż może wydawać się to skomplikowane, często jest to prosty proces, wymagający jedynie podstawowych narzędzi. Prawidłowo dobrana cewka zapłonowa przywróci moc i życie traktorka, co jest inwestycją w przyszłość projektów ogrodowych.
