Schemat elektryczny traktorka-kosiarki Rally

Traktorki-kosiarki to złożone maszyny, w których instalacja elektryczna odgrywa kluczową rolę w prawidłowym funkcjonowaniu wielu podzespołów. Niezależnie od tego, czy masz do czynienia z nowym modelem, czy z maszyną z epoki, zrozumienie i prawidłowe serwisowanie układu elektrycznego jest niezbędne do jej sprawnego działania. Niniejsza artykuł skupia się na problemach i rozwiązaniach związanych ze schematami elektrycznymi traktorków-kosiarek, w szczególności modelu Rally.

Problemy z instalacją elektryczną i mechaniką

Wielu użytkowników traktorków-kosiarek Rally i podobnych modeli napotyka na różnorodne problemy techniczne, które często mają swoje źródło w instalacji elektrycznej. Problemy te mogą dotyczyć zarówno funkcjonowania silnika, jak i osprzętu tnącego czy układu napędowego.

Problemy z silnikiem i układem napędowym

• Utrata mocy i strzały w wydech: Gdy kosisko jest opuszczone i dodany jest gaz, silnik traci moc i strzela w wydech. Może to wskazywać na problemy z gaźnikiem (np. nieprawidłowo działające ssanie) lub układem zapłonowym.
• Gaśnięcie silnika: Kosiarka gaśnie po załączeniu noży, szczególnie podczas skrętu w prawo. Jeśli przy skręcaniu kierownicą w prawo do oporu silnik przygasa, a po odpuszczeniu wraca do prawidłowych obrotów, a skręt w lewo nie powoduje problemów, może to być związane z czujnikami bezpieczeństwa lub problemami elektrycznymi. Czyste kostki i obecność paliwa sugerują, że problem leży głębiej. Odłączony czujnik napełniania kosza również może wpływać na działanie systemu.
• Brak reakcji na rozruch: Po wymianie silnika lub myciu traktorka, rozrusznik może nie kręcić, a silnik nie uruchamiać się nawet szarpakiem. Może to być spowodowane uszkodzeniem przewodów, zwarciem do masy lub problemami z modułem zapłonowym.
• Zerwanie klina na kole magnetycznym: Wielokrotne zerwanie klina może wskazywać na problem ze zwarciem do masy, przerwami w kablach lub nieprawidłową pracą gaźnika, zaworów, tłumika lub filtrów.
• Nierówna praca silnika i strzały w gaźnik: Mimo sprawdzenia zaworów, czystego filtra powietrza, obecności iskry i czyszczenia gaźnika, problem nadal występuje. Może to wskazywać na bardziej złożone problemy z zasilaniem paliwem lub zapłonem.

Problemy z osprzętem i akcesoriami

• Brak ładowania akumulatora: Jeśli akumulator nie jest ładowany podczas pracy, a na kole zamachowym brakuje magnesów, konieczna jest ich wymiana lub zastosowanie zamienników. Trudno dostępne koła z magnesami wymagają kreatywnych rozwiązań, takich jak naklejanie nowych magnesów. Napięcie ładowania na poziomie 13,5V na pracującym silniku jest prawidłowe dla niewielkich akumulatorów VRLA.
• Problemy z załączaniem noży: Kosiarka może nie jechać na niższych biegach, a noże mogą działać cały czas, lub silnik wyhamowuje i gaśnie podczas podnoszenia dźwigni załączania napędu kosiska. To może być spowodowane problemami ze sprężynami, paskami napędowymi lub sprzęgłem załączania agregatu tnącego.
• Uszkodzenie stacyjki lub przekaźników: Problemy z uruchamianiem rozrusznika, brak reakcji lub działanie przekaźników z opóźnieniem, a nawet rozrusznik kręcący bez kluczyka, mogą świadczyć o uszkodzonej stacyjce, zaśniedziałych kablach lub uszkodzonych przekaźnikach.
• Znalezienie koła napinającego pasek kosiska: Silne zużycie koła napinającego może prowadzić do ciągłych poszukiwań zamiennika, co bywa trudne nawet w specjalistycznych sklepach.
• Nieprawidłowe ułożenie pasków napędowych: Zdejmowanie pasków bez wcześniejszego udokumentowania ich ułożenia (np. zdjęcia) może skutkować problemami z montażem i luzami.

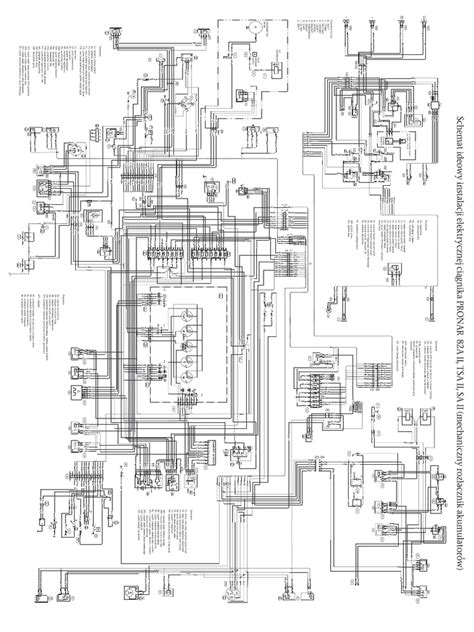

Schematy elektryczne i ich znaczenie

Schematy elektryczne są niezastąpione w diagnostyce i naprawie traktorków-kosiarek. Pozwalają one na zrozumienie połączeń między komponentami i ułatwiają identyfikację problemów.

Gdzie szukać schematów?

Dostęp do schematów elektrycznych i ogólnych schematów części traktorka może być trudny. Warto szukać w:

• Instrukcjach obsługi: Często zawierają podstawowe schematy.
• Forach internetowych: Społeczności takie jak elektroda.pl często dzielą się schematami i doświadczeniami.
• Oficjalnych stronach producentów: Niektórzy producenci udostępniają dokumentację techniczną.
• Specjalistycznych sklepach z częściami: Mogą dysponować katalogami i schematami.

Elementy instalacji elektrycznej w traktorku

Każdy traktorek-kosiarka posiada rozbudowany system elektryczny, który obejmuje:

• Elektryczne rozruszniki silnika: Uruchamiają silnik.
• Solenoid (elektromagnes): Elementy wykonawcze, często używane do załączania rozrusznika lub innych funkcji.
• Stacyjki: Umożliwiają uruchamianie i wyłączanie maszyny, sterując różnymi obwodami.
• Światła: Mogą być zasilane prądem przemiennym bezpośrednio z "alternatora" (magneta) lub prądem stałym z akumulatora.
• Czujniki: Różnego rodzaju, np. czujnik siedzenia, czujnik napełniania kosza, czujnik hamulca postojowego. Działają w systemie zero-jedynkowym, inicjując lub kończąc dany proces.
• Regulatory napięcia: Odpowiadają za utrzymanie stabilnego napięcia w instalacji.
• Akumulator: Źródło prądu stałego dla rozrusznika i innych podzespołów.
• Cewki ładowania: Umieszczone pod kołem zamachowym, generują prąd do ładowania akumulatora i zasilania oświetlenia. Ich ilość zależy od wymaganej mocy.
• Elektrozawór gaźnika: Jeśli występuje, jest zasilany z układu ładowania.

Praktyczne rozwiązania i modyfikacje

Nawet bez pełnego schematu, wiele problemów można rozwiązać, a instalację ulepszyć.

Kontrolka ładowania akumulatora

Chcąc dołożyć kontrolkę braku ładowania akumulatora, która będzie działać analogicznie jak w samochodzie (świeci po przekręceniu stacyjki, gaśnie po uruchomieniu silnika i pojawieniu się prawidłowego ładowania), należy pamiętać, że w kosiarkach często brakuje tradycyjnego alternatora. Zamiast niego, ładowanie realizowane jest przez magneto. Regulator napięcia w takim układzie działa na innej zasadzie, co utrudnia prostą implementację kontrolki ładowania. W niektórych przypadkach, zamiast skomplikowanych układów, można zastosować mały woltomierz cyfrowy podłączony po zapłonie, który na podstawie kolorów wyświetla wartość napięcia ładowania.

Zasilanie oświetlenia

W starszych modelach traktorków, oświetlenie mogło być zasilane bezpośrednio prądem przemiennym z magneta, bez przechodzenia przez układ ładowania akumulatora. To rozwiązanie było podyktowane chęcią zmniejszenia obciążenia prostownika/regulatora i oszczędności na wyłączniku, ponieważ reflektory działały tylko w czasie pracy silnika i nie rozładowywały akumulatora. W przypadku chęci zastosowania nowoczesnych żarówek LED, należy zwrócić uwagę na ich kompatybilność z prądem przemiennym (niektóre mają wbudowany prostownik). Możliwe jest również podłączenie świateł po plusie ze stacyjki, gdzie znajduje się prąd stały, zwłaszcza gdy oryginalne wyjście z magneta nie było obciążone odbiornikiem. Zastosowanie bezpiecznika w obwodzie oświetlenia jest zawsze wskazane.

Czujnik zapełnionego kosza

W celu dołożenia czujnika zapełnionego kosza z sygnalizacją dźwiękową, można zastosować prosty mechaniczny czujnik na tylnej ścianie zmiatarki. Sygnał dźwiękowy może być aktywowany przez ten czujnik, a następnie wyłączany przyciskiem chwilowym. Po opróżnieniu kosza i zwolnieniu nacisku na czujnik, cykl powinien się resetować. Do realizacji tego rozwiązania można wykorzystać przekaźnik czasowy NO/NC 12V, dostępny np. na Allegro.

Zmiana biegów w traktorku-kosiarce

W przypadku traktorków-kosiarek, zwłaszcza tych starszych, skrzynie biegów nie są synchronizowane. Oznacza to, że zmiana biegów podczas jazdy jest niewskazana i może prowadzić do uszkodzenia skrzyni. Aby zmienić bieg, należy zatrzymać pojazd. W przeciwieństwie do maszyn rolniczych czy autobusów z niezsynchronizowanymi skrzyniami, gdzie "podwójne naciśnięcie sprzęgła" i dopasowanie obrotów mogło ułatwić zmianę, delikatna budowa skrzyni kosiarki wyklucza takie praktyki. Wbijanie biegów na siłę szybko doprowadzi do zużycia.

Typowe usterki i rozwiązania

• Problemy z rozrusznikiem: Jeśli rozrusznik działa "na ostro" (bezpośrednio podłączony), ale nie reaguje na stacyjkę, należy sprawdzić stacyjkę, przewody do przekaźnika i sam przekaźnik. Przekaźnik można rozebrać i ocenić stan styków oraz sprawdzić cewkę omomierzem.
• Brak iskry: Może być spowodowany uszkodzoną cewką, przewodem WN, świecą, wyłącznikiem lub pękniętym magnesem na kole zamachowym. Odległość cewki od koła powinna wynosić około 0,3 mm.
• Traktorek nie jedzie na niskich biegach: Po wymianie pasków, jeśli problem nadal występuje, należy dokładnie sprawdzić ułożenie pasków napędowych, poszukać schematów montażowych, a także zweryfikować stan sworzni użytych w napędzie, które często są wykonane z miękkich materiałów.
• Silnik gaśnie po włączeniu biegu lub noży: Należy sprawdzić wszystkie wyłączniki krańcowe (pod fotelem, od hamulca postojowego, od zabezpieczenia kosza) oraz moduł.
• Rozładowywanie akumulatora: Jeśli akumulator rozładowuje się pomimo ładowania, przyczyną może być dioda prostownicza, która po przebiciu umożliwia cofanie się prądu przez uzwojenia statora. Wymiana diody lub zastosowanie wyłącznika masy może rozwiązać problem.
