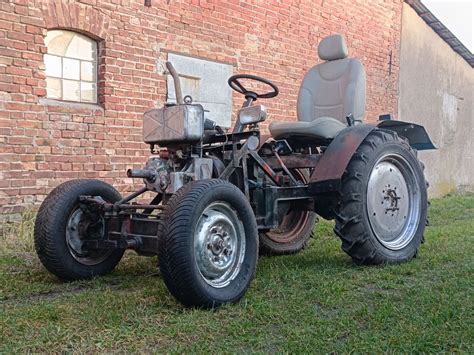

Traktorek Samoróbka: Budowa, Komponenty i Wyzwania

Traktory domowej produkcji, powszechnie znane jako SAM-y (określane również jako samopały lub papaje), to pojazdy autarkiczne, stworzone samodzielnie lub w warsztatach. Najczęściej powstają jako odpowiedź na niedobory sprzętu w indywidualnych gospodarstwach rolnych, poprzez gruntowną przeróbkę istniejących pojazdów seryjnych lub budowę od podstaw. W Polsce, w świetle ustawy Prawo o ruchu drogowym, pojazd marki „SAM” jest definiowany jako konstrukcja własna, wykorzystująca nadwozie, podwozie lub ramę z innych pojazdów seryjnych. Idea budowy SAM-ów, rozwijająca się od lat 50. XX wieku, jest obecna w wielu krajach, w tym w Czechach, na Słowacji, Ukrainie, w Chinach, a nawet w Niemczech czy Stanach Zjednoczonych.

Historia i Rozwój Samoróbek w Polsce

Pierwsze ciągniki typu SAM w Polsce pojawiły się po zakończeniu II wojny światowej, bazując na częściach z pozostawionych lub porzuconych pojazdów wojskowych, takich jak Dodge czy Willys. Ze względu na intensywną eksploatację były często likwidowane, stąd trudno obecnie spotkać egzemplarze zbudowane przed 1950 rokiem. W późniejszych dekadach do ich budowy wykorzystywano głównie silniki rolnicze oraz podzespoły od różnych pojazdów, w tym maszyn rolniczych, części ciągnikowych i motocyklowych, rzadko stosowano fabrycznie nowe elementy.

Okres największego rozwoju wytwórczości pojazdów autarkicznych przypadł na lata 60., a apogeum ich popularności na lata 70. i 80. XX wieku. Na przykład w 1984 roku indywidualni rolnicy wykupili 94% polskiej produkcji silników rolniczych małej mocy, z czego większość przeznaczono do budowy SAM-ów. Przyczyną tak dużego zapotrzebowania były między innymi działania władz PRL, które torpedowały udane konstrukcje rodzime (np. Ursus „U”) przy jednoczesnym fatalnym przygotowaniu produkcji licencyjnej (Massey Ferguson). SAM-y były budowane najczęściej przez lokalnych rzemieślników (często na bazie dawnych zakładów kowalskich) lub przez chłopów na własny użytek. Do najbardziej płodnych wytwórców, utrzymujących się z budowy samopałów, należeli m.in. Józef Mucha z Tarnowa i Tadeusz Ząbek z Łącka, którzy zbudowali w ciągu swojej działalności po około trzysta pojazdów. W latach 80. XX wieku w Polsce użytkowano, według różnych źródeł, od 30 do 100 tysięcy takich maszyn. Z wyjątkiem Podhala i okolic Krosna, nie były to pojazdy nigdzie rejestrowane.

Po 1989 roku, w warunkach dalszych niedostatków ekonomicznych na wsi, produkcja nie ustała, lecz zaczęto w większej mierze stosować części od zagranicznych producentów. Kres masowej budowie pojazdów autarkicznych położył atrakcyjny finansowo import używanych ciągników z zagranicy. Dziś SAM-y są nadal eksploatowane, a po roku 2000 przesunęły się do gospodarstw użytkujących wcześniej tylko siłę zwierząt pociągowych lub nie posiadających żadnej takiej siły. Rozkład zjawiska eksploatacji SAM-ów na mapie Polski pokrywa się z obszarami o najbardziej rozdrobnionym rolnictwie. Najwięcej eksploatowano ich na południu kraju, zwłaszcza na podgórzach, a najmniej w Polsce zachodniej. Regionami o znacznym wykorzystaniu samopałów były Małopolska i Polska centralna, w tym Radomskie. Zainteresowanie samopałami wśród etnologów i turystów w Polsce datuje się od lat 70. XX wieku. Pierwszą publiczną prezentacją SAM-ów była wystawa ciągników chłopskich w Czorsztynie w 1973 roku. Największą polską kolekcją SAM-ów dysponuje Muzeum Wsi Radomskiej w Radomiu.

Kluczowe Podzespoły i Konstrukcja Traktorków SAM

Budowa traktorka SAM wymaga przemyślanego doboru komponentów i często czerpie inspirację z konstrukcji seryjnych. Najważniejszym problemem jest właściwe dobranie elementów, aby uniknąć błędów popełnionych przez innych konstruktorów. Inspiracją bywają rozwiązania z URSUSA C-360-3P.

Silnik

• Wiele konstrukcji opiera się na sprawdzonych jednostkach. Jeden z konstruktorów zbudował w 1984 roku SAM-a, wykorzystując silnik Diesel stacjonarny S 231 o mocy 12KM, osadzony wzdłużnie na wyspawanej ramie z ceownika 80mm. Silnik S 231 był produkowany na częściach ciągnika Ursus C330.
• Współczesne projekty często wykorzystują silniki samochodowe, np. 1.6D Forda, który, choć cięższy niż typowe silniki do mikrociągników, zapewnia trwałość i moc. Inne rozważane opcje to Isuzu 1.5TD czy silniki z Malucha.
• Spotyka się również silniki Mitsubishi K2B o pojemności 566CC i mocy 12 KM.
• Alternatywne silniki obejmują takie marki jak Lombardini, Yanmar, Changfa, Daihatsu Charade.
• W dyskusjach poruszono także temat regulatorów obrotów w silnikach diesla oraz adaptacji silników z samochodów osobowych.

Skrzynia Biegów i Układ Napędowy

• Często stosuje się skrzynie biegów od Lublina, z oryginalnie zabudowanym na wyjściu bębnem hamulcowym, co umożliwia wykonanie hamulca postojowego.
• Inne popularne rozwiązania to skrzynie biegów od UAZ-a, skrzynia z Dzika 21 (która oferuje 3 biegi + wsteczny oraz blokadę układu różnicowego), a także skrzynie z Malucha w lżejszych konstrukcjach.
• Przejście ze skrzyni biegów na tylny most bywa realizowane z krótkiego przegubu Kardana.
• Napęd silnika na sprzęgło często odbywa się za pomocą pasków klinowych i przekładni kątowej, a silnik na kole zamachowym posiada wieniec zębaty i zabudowany rozrusznik elektryczny R5.
• W projektach 4x4 napęd na przednią oś jest często realizowany z możliwością włączenia poprzez reduktor z wałka pośredniego skrzyni biegów. Zastosowano koła zębate od zwolnic Dzika, które zapewniają odpowiednie przełożenia, umożliwiające niskie prędkości (tzw. efekt żółwia) oraz maksymalną prędkość około 35 km/h.
• Bardzo ważną rzeczą jest reduktor, ponieważ czasem trzeba przejechać kawałek szybciej i czasem coś pociągnąć lub podjechać bardzo wolno. Prędkość powyżej 35km/h jest często uznawana za nieporozumienie, gdyż traktorek zamiast ciągnąć ciężary, śmiga bardzo szybko i traci siłę.

Sprzęgło

• Właściwe dobranie sprzęgła jest kluczowe. Jeden z budowniczych zastosował skrzynię biegów od Lublina, lecz tarczę sprzęgłową od Żuka, co doprowadziło do problemów, ponieważ tarcza sprzęgłowa nie była w stanie przenieść takich obciążeń i urywała się w tulei sprzęgła. Bardziej wytrzymałym rozwiązaniem okazał się zespół tarcza sprzęgłowa oraz docisk od Lublina.
• W kontekście silników Mitsubishi K2B rozważane jest użycie docisku z Malucha jako najtańszego rozwiązania, z zamocowaniem docisku na kole. Zauważono jednak, że docisk i tarcza od Żuka są mocniejsze i będą pasować do skrzyni od Żuka, choć mogą wymagać dorobienia lub adaptacji obudowy. Sprzęgło od Żuka sprawdzało się super w samoróbkach z silnikiem Andorii (ok. 6 KM).

Mosty i Oś Przednia

• Typowo wykorzystuje się tylny most od Lublina, skrócony np. na szerokość 120 cm, lub most jezdny środek od Żuka.
• Przednia oś bywa wykonywana od podstaw na wzór Ursusa C360, z zastosowaniem tulejek z brązu i łożysk oporowych.
• Obudowy mostu i reduktora mogą być wykonane z blachy 15 mm, a precyzyjne wyosiowanie elementów odbywa się na tokarce.
• W przypadku zastosowania zwolnic od traktorka jednoosiowego typu Dzik, można wykorzystać ich koła zębate do uzyskania odpowiednich przełożeń.
• W dyskusji poruszono kwestie różnic mechanicznych i blokad dyferencjałów. Polecane jest rozwiązanie z dwiema pompami hamulcowymi i dzieleniem pedałów na prawe i lewe koło, co pomaga przy ostrym skręcaniu oraz w przypadku braku blokady mostu, aby wyjechać z opresji.
• Zastanawiano się również, jak mocować półosie i jak rozwiązać problem przekręcania półosi na bok, np. jak w Ursusie C360. Rozważano pomysł wykorzystania półosi od Żuka.
• W projektach z 4x4, np. z silnikiem WSK125, rozważano spawanie przegubów z Golfa do półosi w celu uzyskania napędu na tył i przód, oraz wyzwania związane z jednoczesną zmianą biegów w dwóch skrzyniach z półosiami.

Hamulce i Hydraulika

• Hamulce tylne często są hydrauliczne, oparte na oryginalnej pompie hamulcowej Lublin.
• W nowszych konstrukcjach hamulce tylne wykonuje się na bazie pomp hamulcowych i elementów od Ursusa C360 oraz Żuka.
• Hydraulika podnośnika jest planowana na wzór Ursusa C360, z możliwością elektronicznego sterowania rozdzielaczem.
• Alternatywą dla hydraulicznego podnośnika jest wyciągarka, która, poza funkcją wyciągania z opresji, może pełnić rolę podnośnika narzędzi. Takie rozwiązanie jest tańsze i oferuje szybsze podnoszenie niż tradycyjna hydraulika.

Rama i Koła

• Konstrukcja ramy często opiera się na wyspawanych z ceownika 80mm elementach lub na samonośnej misce olejowej, wzorowanej na Ursusie C-360-3P, wykonanej z blachy o grubości 8-10 mm.
• Przednie koła mogą pochodzić z przyczepki wózka pocztowego, z adapterem do piast wykonanym z tarcz felg Malucha. Opony 12-calowe z Malucha są rozważane do drobnych prac.

Wyzwania i Optymalizacja Konstrukcji

Budowa traktorka SAM to proces, w którym napotyka się wiele wyzwań. Doświadczenie innych konstruktorów jest bezcenne; jeden z budowniczych w 1984 roku odwiedził kilku innych, aby nie popełniać ich błędów, co okazało się dobrą lekcją.

Dociążenie i Uciąg

Kwestia ciężaru jest istotna; wiele osób bagatelizuje problem odpowiedniego dociążenia, co w późniejszej eksploatacji skutkuje tym, że traktorek zamiast ciągnąć coś, stoi w miejscu i kręci kołami. Rozwiązaniem może być zamontowanie odlanego cementowego obciążnika (np. około 70kg), zwłaszcza gdy na tyle zastosowano skracany most od Żuka i skrzynię biegów umiejscowioną prawie na środku. Inną propozycją są obciążniki od Dzika. Dociążona przednia oś, jak w zmodyfikowanym Ursusie C-335 M, również zapewnia znacznie lepszy uciąg.

Prześwit i Prędkość

Trudno jest uzyskać wysoki prześwit, dając na tył zaledwie 16-calowe koła, a jest on potrzebny, np. przy oraniu, aby traktorek się nie zawieszał. Z kolei nieodpowiednio dobrane przełożenia mogą sprawić, że traktorek będzie zbyt szybki i nie będzie miał wystarczającej siły do ciągnięcia ciężarów, co jest "nieporozumieniem" w przypadku prędkości powyżej 35 km/h.

Regeneracja Części i Ekonomia

W przypadku wyrobionych piast kół rozważa się wytaczanie nowych piast i klinów, co wiąże się z przetoczeniem półosi. Ważne jest, aby nie inwestować w kosztowne części, które często można znaleźć na złomie. Dostępność części z demontażu i złomu to ekonomiczne źródło materiałów. Koszty budowy mogą być znacznie niższe niż zakup używanego sprzętu, np. silnik za 300 zł i most od Żuka za 100 zł.

Bezpieczeństwo i Ergonomia

Konstruktorzy dzielili się doświadczeniami dotyczącymi zabezpieczeń BHP, takich jak pałąk asekuracyjny. Należy pamiętać, że niektóre samoróbki, jeśli nie są odpowiednio zaprojektowane i wykonane, mogą stwarzać zagrożenie, stąd w opinii niektórych "wyglądają jak maszyny do zabijania ludzi".

Adaptacja i Innowacje

Możliwości adaptacji są szerokie. Przykładem jest pomysł wykorzystania półosi od Skody Favorit połączonej z jednej strony ze skrzynią Dzik (z dorobionym odpowiednim wyjściem), a z drugiej z wałkiem wieloklinowym wyjętym z Dzika, gdzie koła zębate mogą służyć jako sprzęgło kłowe do włączania wałka. Precyzyjna obróbka mechaniczna elementów, montaż podnośnika, układu kierowniczego (z zastosowaniem wspomagania elektrycznego) oraz zabezpieczeń BHP to kluczowe etapy w tworzeniu funkcjonalnej i bezpiecznej konstrukcji.

Kwestie Prawne

Obecnie ciągniki „SAM” są wykorzystywane głównie w rolnictwie i ogrodnictwie, najczęściej bez homologacji i rejestracji, co oznacza, że nie są dopuszczone do ruchu po drogach publicznych. Rejestracja pojazdu wymaga przejścia badań technicznych, których zakres w Polsce określa rozporządzenie Ministra Infrastruktury z dnia 22 października 2004 r. (Dz.U. nr 238, poz. 2395).
