Wprowadzenie: Znaczenie Schematów w Serwisie Stiga
Dostęp do schematów instalacji elektrycznych, manuali i schematów części zamiennych jest niezwykle ważny dla użytkowników i serwisantów urządzeń ogrodniczych marki Stiga. Właściwa dokumentacja techniczna stanowi klucz do skutecznej diagnostyki, naprawy oraz przywrócenia sprzętu do pełnej sprawności. Jest to szczególnie istotne w przypadku wystąpienia awarii, nieautoryzowanych modyfikacji lub konieczności wymiany uszkodzonych podzespołów.
Poszukiwane Schematy Instalacji Elektrycznych Traktorków Stiga
Traktorek Stiga Estate 2084
Użytkownicy aktywnie poszukują schematu instalacji elektrycznej do traktorka Stiga Estate 2084, co podkreśla potrzebę szczegółowych rysunków technicznych dla tego modelu.
Traktorek GGP 122 Hydro 22HP Stiga
Wielu posiadaczy traktorka GGP 122 Hydro 22HP marki Stiga zwraca się z prośbą o udostępnienie schematów elektrycznych. Problem często wynika z faktu, że w nabytych maszynach poucinano przewody i usunięto czujniki, co uniemożliwia przywrócenie sprzętu do stanu pierwotnego bez precyzyjnej dokumentacji.
Problemy z Podłączeniem Stacyjki w Kosiarkach Stiga
Kosiarka Stiga 1066 H (2014 r.)
Częstym problemem zgłaszanym przez użytkowników jest podłączenie stacyjki w kosiarce Stiga 1066 H z 2014 roku. Kosiarka jest wyposażona w 4-pinową stacyjkę. Opis typowej awarii wskazuje, że po podłączeniu dwóch przewodów kosiarka od razu odpala, a po przekręceniu stacyjki w pozycję zapłonu odzywa się rozrusznik. Taka sekwencja uruchamiania nie jest prawidłowa.
Z relacji użytkowników wynika, że poprzedni właściciele często modyfikowali instalację, na przykład zamieniając stacyjkę na 2-pinowy przycisk, co prowadzi do skomplikowanego i nieprawidłowego układu połączeń. Zidentyfikowano, że do stacyjki podłączone są przewody biały i niebieski. Dodatkowo, przewód fioletowy wychodzący od stycznika łączy się z przewodem żółto-zielonym, co jest przykładem "rzeźbionych" połączeń.
W kontekście rozwiązywania takich problemów, warto pamiętać, że w samochodach stacyjka najpierw włącza plus po kluczyku, zasilający zapłon, elektrozawory (w gaźniku) oraz pompę lub sterownik silnika. Następnie, w kolejnej pozycji, podawany jest plus na rozrusznik. W prostszych sprzętach, takich jak piły spalinowe czy kosiarki, stacyjka w pozycji wyłączonej zazwyczaj przywiera cewkę do masy, tłumiąc iskrę i wyłączając silnik.
W celu prawidłowego podłączenia stacyjki w Stiga 1066 H, zaleca się sprawdzenie funkcji poszczególnych przewodów za pomocą żarówki kontrolnej. Należy również zidentyfikować ewentualny moduł zabezpieczeń lub przekaźnik, który gasi silnik w układzie zabezpieczeń, gdyż takie rozwiązania są często stosowane w urządzeniach Stiga.
Schematy dla Innych Urządzeń Stiga
Rozdrabniacz Gałęzi Stiga Bio Silent 2500
Istnieje zapotrzebowanie na schemat instalacji elektrycznej rozdrabniacza gałęzi Stiga Bio Silent 2500. Szczególnie ważne jest szczegółowe przedstawienie podłączenia okablowania do przekaźników i sterownika, a także oznaczenie kolorów przewodów. Użytkownicy zgłaszają awarie, w których rozdrabniacz nie chce ruszyć, nawet po wymianie włączników i sterownika z przekaźnikami. Niezbędne jest zdjęcie podłączenia okablowania do przekaźników/sterownika, precyzyjnie wskazujące, które przewody są podłączone i jakie mają kolory, aby umożliwić skuteczną naprawę.
Elementy mocujące i porządkujące Kable i Przewody

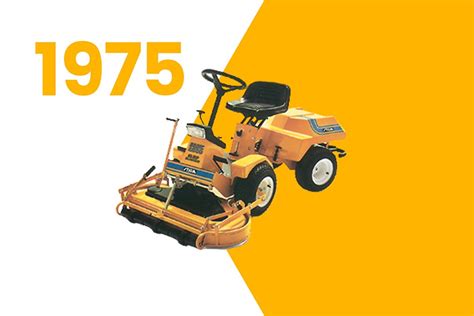

Traktorek Stiga Park 2000 (1974-1984)
Użytkownicy poszukują manuala lub schematu części do traktorka Stiga Park 2000, który był produkowany w latach 1974-1984. Jest to szczególnie istotne dla wersji H z hydraulicznym napędem kosiska, ze względu na specyfikę i wiek tych maszyn.
Naprawa Urządzeń Stiga: Przykład Uszkodzonej Ładowarki
Ładowarka Stiga SCG 48 AE

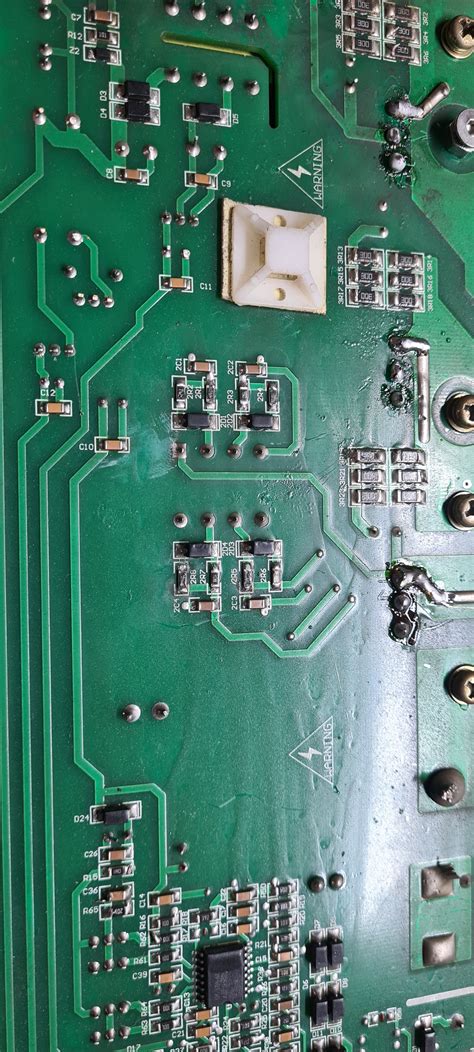

Problem z uszkodzoną ładowarką Stiga SCG 48 AE również wymaga dostępu do schematów technicznych. W jednym z przypadków mosfet M12N7 uległ przepaleniu, co doprowadziło do zniszczeń na jednostronnej płytce PCB, w tym spalenia rezystorów pomiaru prądu (tzw. "current sense"). Tego typu uszkodzenia podkreślają znaczenie szczegółowej dokumentacji dla prawidłowej identyfikacji uszkodzonych komponentów i przeprowadzenia skutecznej naprawy elektronicznej.
