Jeśli pasek napędowy zespołu tnącego w traktorze ogrodowym jest uszkodzony lub się ślizga, należy go wymienić. Wymiana paska napędowego zespołu tnącego w traktorze ogrodowym zależy od modelu produktu. Ten kompleksowy poradnik pomoże Ci przeprowadzić ten proces samodzielnie, niezależnie od tego, czy masz do czynienia z traktorkiem Husqvarna, czy MTD.
Sygnały zużycia paska - kiedy należy podejrzewać konieczność wymiany?
Zanim zabierzesz się za narzędzia, warto upewnić się, że problem faktycznie leży po stronie paska. Istnieje kilka sygnałów, które powinny wzbudzić Twoją czujność:
- Charakterystyczny pisk wydobywający się spod traktorka, zwłaszcza podczas obciążenia.
- Spadek mocy koszenia lub nierówna praca noży, które nie obracają się z odpowiednią prędkością.
- Całkowity brak napędu kół (traktorek nie chce jechać) lub brak obrotów noży (maszyna przestaje kosić).
- Widoczne uszkodzenia paska: pęknięcia, postrzępienia, przetarcia czy wyślizganie.
Dobra wiadomość jest taka, że w większości modeli wymiana paska nie jest skomplikowana i można ją wykonać samodzielnie, co pozwala zaoszczędzić nawet kilkaset złotych.
Pasek napędu jazdy a pasek agregatu tnącego - jak rozpoznać, który wymaga wymiany?
W większości traktorków ogrodowych występują dwa główne typy pasków:
- Pasek napędu noży (kosiska lub agregatu tnącego): Odpowiedzialny za przenoszenie mocy z silnika na układ tnący. Jeśli traktorek jeździ bez zarzutu, ale nie kosi lub kosi bardzo słabo, a noże się nie obracają, winowajcą jest najprawdopodobniej ten pasek.
- Pasek napędu jazdy: Przekazuje moc z silnika na tylne koła, umożliwiając jazdę. Jeśli Twój traktorek nie chce jechać, a silnik pracuje normalnie i słychać pracę noży, problem najprawdopodobniej leży w pasku napędu jazdy.
Czasami objawy mogą być mieszane, ale zazwyczaj jeden z tych problemów dominuje.
Przygotowanie do pracy i niezbędne narzędzia
Zanim zaczniesz pracę, zadbaj o bezpieczeństwo i odpowiednie przygotowanie.
Narzędzia potrzebne do wymiany:
- Klucz płaski lub nasadowy (najczęściej 13-17 mm, ale warto mieć cały zestaw od 8 do 17 mm).
- Śrubokręt płaski i krzyżakowy.
- Szczypce (opcjonalnie, do sprężyn napinacza).
- Rękawice ochronne (chronią dłonie przed brudem, ostrymi krawędziami i otarciami).
- Latarka lub lampka inspekcyjna (ułatwi pracę w trudno dostępnych miejscach).
- Nowy pasek klinowy (dopasowany do modelu traktorka).
Bezpieczeństwo przede wszystkim:
- Wyjmij kluczyk ze stacyjki.
- Odłącz przewód świecy zapłonowej.
- Upewnij się, że silnik jest zimny.
- Ustaw traktorek na równym podłożu i zaciągnij hamulec postojowy.
Wskazówka: Jeśli masz możliwość, podnieś przód traktorka (np. na najazdach) - znacznie ułatwi to dostęp do elementów pod spodem.
Jak bezbłędnie dobrać nowy pasek do Twojego modelu traktorka?
Dobór właściwego paska jest absolutnie kluczowy dla prawidłowego działania i żywotności układu napędowego. Użycie paska o niewłaściwych wymiarach - za grubego, za krótkiego czy za długiego - może prowadzić do szybkiego zużycia, przegrzewania się kół pasowych, a nawet uszkodzenia łożysk czy wału silnika. Pamiętaj, nawet niewielka różnica długości może powodować problemy z napędem.
- Sprawdź numer części oryginalnej: Często jest on wybity na starym pasku (np. 754-04075) lub można go znaleźć w instrukcji obsługi maszyny.
- Podaj dokładny model: Jeśli nie masz pewności, skontaktuj się ze sprzedawcą części zamiennych, podając dokładny model, numer seryjny i rok produkcji Twojego traktorka.
- Zmierz stary pasek: Jeśli brakuje danych, zmierz szerokość i długość starego paska po zewnętrznej części (np. szerokość 13 mm). Pamiętaj, że czasem sprzedający podają wymiar zewnętrzny, ale dla pewności warto o to dopytać.
- Profil paska: Upewnij się, że profil paska jest odpowiedni, aby prawidłowo leżał w rowkach kół pasowych.
Uwaga: W przypadku problemów z dokładnym doborem paska, ostatecznie można zastosować ten, który ma przede wszystkim odpowiednią długość i szerokość zewnętrzną, dbając o optymalny naciąg po ustawieniu napinacza. Zawsze jednak preferuj pasek dedykowany lub o dokładnie tych samych parametrach.
Procedura wymiany paska napędowego zespołu tnącego (kosiska)
Wymiana paska napędowego zespołu tnącego w traktorze ogrodowym zależy od modelu produktu. Poniżej przedstawiono ogólne kroki oraz szczegóły dla wybranych modeli Husqvarna i MTD.
Dla modeli Husqvarna (TC112, TC114, TS112, TS114):
- Demontaż zespołu tnącego.
- Czyszczenie: Usunąć zabrudzenia i trawę z obszaru obudowy łożysk, kół pasowych noży oraz z górnej powierzchni zespołu tnącego.
- Demontaż koła pasowego biernego: Wykręcić śrubę (A) z podkładką (B) i wymontować koło pasowe bierne (C).
- Zdjęcie starego paska: Zdjąć pasek zespołu tnącego (D) z kół pasowych noży na zespole tnącym.
- Montaż nowego paska: Zamontować nowy zespół tnący, zachowując odwrotną kolejność czynności. Upewnić się, że pasek zespołu tnącego jest prawidłowo założony na wszystkie koła pasowe.
- Uwaga: Upewnić się, że pasek zespołu tnącego nie jest skręcony.
Dla modeli Husqvarna (TS138L, TS138, TC242TX):
- Zaparkować na równym podłożu i zaciągnąć hamulec postojowy.
- Ustawić zespół tnący w najniższej pozycji.
- Usunąć zabrudzenia lub ściętą trawę z okolic trzpieni oraz z górnej powierzchni zespołu tnącego.
- Wymontować pasek napędowy (A) z koła pasowego sprzęgła (B) na wale silnika.
- Zdjąć pasek napędowy z kół pasowych trzpienia (C) i kół pasowych biernych (D).
- Zamontować pasek napędowy (A) wokół kół pasowych trzpienia.
- Uwaga: Umieścić pasek napędowy we wszystkich rowkach kół pasowych zespołu tnącego. Pasek napędowy może ulec uszkodzeniu, jeśli nie zostanie prawidłowo zamontowany.
- Zamontować pasek napędowy wokół kół pasowych biernych (C).
- Zamontować pasek napędowy wokół koła pasowego sprzęgła (D) na wale silnika.
- Ustawić zespół tnący w pozycji transportowej.
- W modelu TC242TX: Pasek napędowy należy obrócić o 180° w 2 położeniach (X), aby wyrównać go z kołami pasowymi.
Dla modeli Husqvarna (TC138L, TC138):
- Zaparkować na równym podłożu i zaciągnąć hamulec postojowy.
- Ustawić zespół tnący w najniższej pozycji.
- Usunąć zabrudzenia lub ściętą trawę z okolic trzpieni oraz z górnej powierzchni zespołu tnącego.
- Zdjąć pasek napędowy z koła pasowego sprzęgła (M), koła pasowego trzpienia (R) i wszystkich kół pasowych biernych (V).
- Założyć pasek napędowy na oba koła pasowe trzpienia (R) i koła pasowe bierne (V).
- Założyć pasek na koło pasowe sprzęgła (M).
- Uwaga: Sprawdzić, czy pasek jest prawidłowo poprowadzony we wszystkich rowkach koła pasowego urządzenia tnącego.
- Przesunąć dźwignię podnoszącą przystawki do najwyższego położenia.
Dla traktorków MTD (ogólna procedura wymiany paska kosiska):
- Zaciągnij hamulec postojowy i wyjmij kluczyk ze stacyjki.
- Zlokalizuj śruby mocujące agregat tnący (kosisko) do ramy traktorka.
- Odkręć śruby mocujące.
- Ostrożnie wysuń agregat tnący spod traktorka.
- Zlokalizuj mechanizm napinający pasek. Ostrożnie odciągnij rolkę napinającą, aby poluzować napięcie paska.
- Ważna wskazówka: Zanim zdejmiesz stary pasek, zrób wyraźne zdjęcie jego ułożenia na wszystkich kołach pasowych i rolce napinającej. To naprawdę oszczędza nerwy przy montażu.
- Zdejmij pasek z całego układu, wyjmując go z koła pasowego silnika, rolek prowadzących i sprzęgła noży (jeśli dotyczy).
- Sprawdź stan rolek i napinacza: Jeśli pasek jest mocno zużyty (postrzępiony, spękany), sprawdź też ich stan - sama wymiana paska może nie wystarczyć.
- Załóż nowy pasek: Poprowadź nowy pasek klinowy dokładnie tak, jak był zamontowany poprzedni: najpierw na koło silnika, potem przez rolki prowadzące, na końcu na sprzęgło lub deck. Pamiętaj, że szersza część paska napędowego winna być na zewnątrz i nie może być skręcony.
- Załóż pasek na napinacz: Przytrzymaj napinacz i nałóż pasek na ostatnie koło.
- Przykręć śruby mocujące agregat do ramy.
- Powoli zwolnij rolkę napinającą, pozwalając jej naciągnąć pasek.
- Sprawdź ułożenie: Upewnij się, że pasek leży centralnie na kołach, nie jest skręcony i nie ociera o obudowę.
- Sprawdź napięcie: Pasek powinien być napięty, ale nie „na sztywno”, mieć lekki luz roboczy (po naciśnięciu palcem powinien ugiąć się na około 1-1,5 cm). Zbyt mocne napięcie = szybsze zużycie łożysk i paska. Zbyt luźny pasek = ślizganie i utrata mocy.
Wymień pasek napędowy w ciągniku Husqvarna Yard
Procedura wymiany paska napędu jazdy

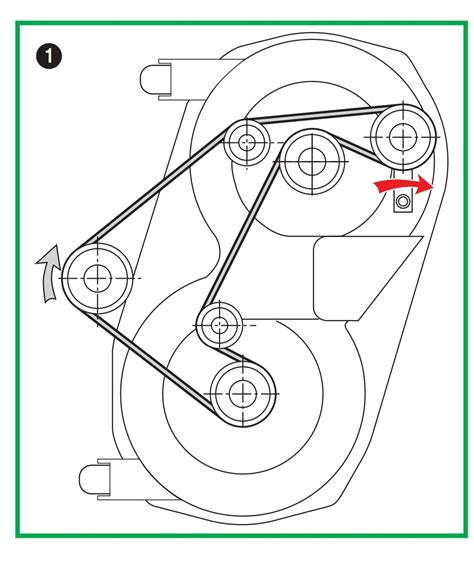

Pasek napędu jazdy znajduje się zazwyczaj w dolnej części traktorka, łącząc koło pasowe na wale silnika ze skrzynią biegów lub mechanizmem różnicowym.
- Zlokalizuj pasek napędu jazdy: Aby uzyskać do niego dostęp, często konieczne jest zdemontowanie dolnych osłon lub podniesienie traktorka za pomocą podnośnika warsztatowego lub solidnych klocków.
- Zlokalizuj mechanizm napinający pasek napędu jazdy.
- Zdejmij pasek z koła napędu skrzyni i wykręć koło napędowe (sprzęgło) silnika, aby wyjąć pasek.
- Zamontuj nowy pasek, upewniając się, że jest odpowiednio poprowadzony przez wszystkie koła pasowe. Pamiętaj o zdjęciu poglądowym, które wykonałeś przed demontażem.
- Sprawdź i wyreguluj napięcie: Po zamontowaniu nowego paska i ponownym złożeniu wszelkich osłon, upewnij się, że napięcie jest prawidłowe (nie powinien być ani zbyt luźny, ani zbyt mocno naciągnięty).
Test po wymianie
Po złożeniu wszystkiego:
- Podłącz świecę zapłonową.
- Uruchom traktorek.
- Włącz napęd noży lub jazdy.
- Zwróć uwagę na: brak piszczenia, płynną pracę, brak drgań.
Jeśli coś jest nie tak - zatrzymaj urządzenie i ponownie sprawdź prowadzenie paska oraz jego napięcie.
Typowe błędy po wymianie paska i jak ich uniknąć
Nowy pasek piszczy lub spada? - Nieprawidłowe napięcie:
To najczęstsza przyczyna. Prawidłowe napięcie paska jest absolutnie fundamentalne dla jego długiej żywotności i efektywnej pracy. Zbyt luźny pasek będzie się ślizgać, co oznacza utratę mocy, nierówną pracę (np. koszenia) i przyspieszone zużycie samego paska oraz kół pasowych. W skrajnych przypadkach może on nawet spaść z kół. Z kolei zbyt mocno naciągnięty pasek generuje nadmierne obciążenie na łożyska kół pasowych oraz wał silnika, co prowadzi do ich przedwczesnego zużycia, a nawet uszkodzenia. Jak sprawdzić napięcie? Po zamontowaniu paska, spróbuj go lekko ugiąć palcem. Powinien stawiać pewien opór, ale nie być napięty jak struna. Zazwyczaj po naciśnięciu palcem powinien ugiąć się na około 1-1,5 cm.
Złe poprowadzenie paska - jakie są konsekwencje i jak to naprawić?
Nieprawidłowe poprowadzenie paska to jeden z tych błędów, które łatwo popełnić, ale których konsekwencje mogą być poważne. Jeśli pasek jest założony na któreś z kół pasowych w niewłaściwy sposób, może to prowadzić do braku napędu, nieprawidłowego obracania się noży (lub nawet obracania ich w złą stronę!), a także do nadmiernego tarcia o inne elementy, na przykład o ramę kosiska. To tarcie może powodować przegrzewanie się, szybkie zużycie paska, a nawet jego zerwanie. Aby to naprawić, kluczowe jest dokładne zweryfikowanie ułożenia paska na wszystkich kołach pasowych i rolkach. W tym momencie Twoje zdjęcie starego paska okaże się nieocenione.
