Podłączenie stacyjki w traktorku-kosiarce Westwood T1200 z silnikiem Briggs & Stratton

Wprowadzenie: Specyfika instalacji w traktorkach-kosiarkach

Wymiana uszkodzonej stacyjki w traktorku-kosiarce, takim jak Westwood T1200, może wydawać się prostym zadaniem, ale często prowadzi do niespodziewanych problemów, zwłaszcza gdy instalacja elektryczna była wcześniej modyfikowana. Chociaż problemy z podłączeniem stacyjki w traktorku-kosiarce są podobne do tych występujących w samochodach, istnieją pewne specyficzne różnice, które należy wziąć pod uwagę.

Nabyłem wczoraj traktorek - kosiarkę Westwood 12.5 hm. W w/w pojeździe stacyjka uległa zniszczeniu, tzn. rozrusznik raz odpalał, raz nie łączył. Problem dotyczy uruchomienia traktorka MTD YEARD o mocy 11,5 KM, który nie odpala przez stacyjkę - słychać jedynie kliknięcie stycznika, a prąd nie dociera do rozrusznika. Oryginalna stacyjka była popsuta, musiałem ją zmienić, ale kupiłem taką samą. Stacyjka uruchamiała zapłon, rozruch oraz światła.

Identyfikacja problemu i analiza istniejącej instalacji

Po zakupie nowej stacyjki i odłączeniu starej, często pojawiają się schody. W wielu przypadkach, przewód główny zasilający (+) i kabel do rozrusznika nie sprawiają problemu. Jednak trzeci przewód może okazać się masą (-), co prowadzi do trudności z podłączeniem do całości. Użytkownik ma problem z podłączeniem masy stacyjki w traktorku-kosiarce, który ma uszkodzoną stacyjkę. Po wymianie stacyjki, nie może uruchomić silnika, a przepalają się bezpieczniki przy próbie zwarcia przewodu masy.

Traktorek miał wymieniany silnik (np. Briggs & Stratton 4 suw, model 28c707 typ 0117-01 lub 286707-1162-E1) i niestety niemożliwym jest znalezienie schematu do niego, gdyż po podmianie silnika jakiś "pan elektryk" instalację poprzerabiał po swojemu. Niemniej jednak, z poprzednią stacyjką to działało. Problemy te często wiążą się z traktorkami takimi jak WESTERN 11/30 (choć nazwa może być pomyłką i chodzić o Westwood), Murray, MTD, czy Sabo 92_13H.

Użytkownik podejrzewa, że mógł uszkodzić cewkę zapłonową (CDI) przez błędne podłączenie. Raz albo dwa zrobił zwarcie, szukając właściwej kombinacji "na chybił trafił", co kończyło się przepalonym bezpiecznikiem. Z samego silnika wychodzą tylko dwa kable: czarny i czerwony. Czerwony podłączony jest do plusa, a czarny odłączono na pierwszej złączce, tak że nie jest podłączony do niczego, a mimo to silnik dalej nie pali. Istnieje obawa, że CDI mogło zostać uszkodzone, jeśli na ten czarny przewód podano prąd, ponieważ jest to zazwyczaj zapłon elektroniczny, gaszony przez zwarcie do masy.

Zasada działania stacyjki i układu gaszenia silnika

Każda stacyjka ma swoje oznaczenia, i kluczowe jest ich odnalezienie. W samochodach stacyjka najpierw włącza plus po kluczyku, który zasila między innymi zapłon, elektrozawory (w gaźniku), pompę lub sterownik silnika, a w kolejnej pozycji daje + na rozrusznik. W układzie gaszenia i stacyjce, stacyjka w pozycji OFF zazwyczaj robi zwarcie do obudowy i wyłącza silnik.

Faktycznie, "klamerka" na bloku silnika służy do gaszenia po podaniu masy. Podłączone tam powinny być przewody od czujnika pod siedzeniem oraz ze stacyjki. To oznacza, że ten trzeci przewód, który użytkownik zidentyfikował jako masę, jest w istocie przewodem gaszenia, który powinien być zwierany do masy tylko w celu wyłączenia silnika. Podanie na niego prądu, a szczególnie zwarcie do masy w nieodpowiednim momencie, może przepalać bezpiecznik lub uszkodzić elementy zapłonu.

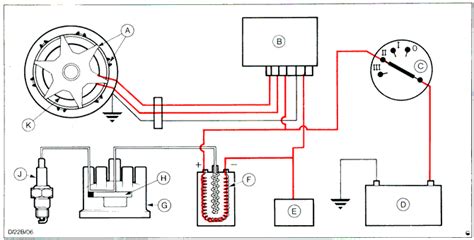

Wyjście konektorowe cewki jest podłączone do stacyjki i łączone z masą przy wyłączaniu silnika. Napięcie w cewce indukuje się pod wpływem pola magnetycznego wytwarzanego przez magnes koła zamachowego i jest to całkowicie niezależny obwód. Kolejny użytkownik zgłasza, że traktorek odpala tylko czasem przy odpalaniu to coś piszczy i nie przekręca rozrusznik chyba jakieś ostrzeżenie, ale nie wie jakie, bo wszystkie czujniki są odpięte. Problem występuje także, gdy silnik Viking cyclone mt580 po uruchomieniu silnika nie ma możliwości wyłączenia go kluczykiem w stacyjce, a po odpięciu wszystkich przewodów ze stacyjki silnik nadal pracuje - to wskazuje na problem z obwodem gaszenia.

Rozpoznawanie przewodów i pinów stacyjki

Użytkownik napotkał problem z podłączeniem uniwersalnej stacyjki do kosiarki traktorka Countax po uszkodzeniu oryginalnej. Po zakupie nowej stacyjki z Allegro wystąpiło zwarcie, które spaliło bezpiecznik. Użytkownik próbował zamienić przewody L i G, ale potrzebuje dalszej pomocy w poprawnym podłączeniu pozostałych przewodów. Stacyjka ma kostkę na 5 kabli plus obok 6 na którym właśnie znika prąd przy starcie i on właśnie jest połączony z elektrozaworem na gaźniku.

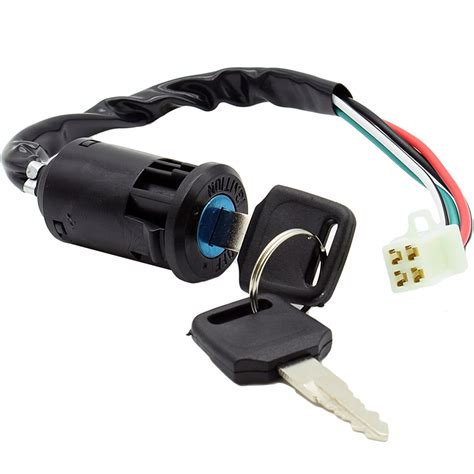

W stacyjce uniwersalnej często spotyka się oznaczenia takie jak:

• B (Battery) - stały plus z akumulatora (zasilanie).
• S (Starter) - wyjście na rozrusznik (solenoid), plus pojawia się tylko w pozycji rozruchowej.
• M (Magneto / Kill) - przewód gaszenia, który jest zwierany do masy w pozycji "OFF" (wyłączony) lub "STOP".
• L (Lights) / A (Accessories) - wyjście zasilające akcesoria, np. światła, często plus po stacyjce.
• G (Ground) - masa (rzadziej w stacyjkach, częściej przewód gaszenia jest zwierany do masy konstrukcji traktorka).

Stacyjka ma bezpośrednie połączenie z plusem akumulatora, tj. przewodem czerwonym o największej średnicy. Po przekręceniu stacyjki z pozycji "OFF", na różnych pinach pojawiają się odpowiednie napięcia. Na schemacie połączeń jest mała różnica między połączeniem u mnie. Sugerując się schematem, podłączyłem stacyjkę, S+/L. Do momentu włączania rozrusznika jest ok. Ten cienki przewód idący od cewki zapłonowej jest do gaszenia poprzez zwarcie do masy. Odłącz od cewki ten cienki kabelek i spróbuj.

Typowe problemy i diagnostyka

Przepalający się bezpiecznik

Jeżeli bezpiecznik przepala się za każdym razem, gdy przewód gaszenia zostanie zwarty, oznacza to, że zadziałało jakieś zabezpieczenie, które trzeba zlokalizować. Może to być błędne podłączenie (próba zwarcia do masy przewodu zasilającego) lub uszkodzenie cewki zapłonowej, jeśli na przewód gaszenia podano prąd. Zrobiłem zwarcie, szukając właściwej kombinacji na "chybił trafił", i kończyło się to przepalonym bezpiecznikiem, więc może coś oprócz bezpiecznika się spaliło, jak np. CDI. Tam jest CDI, mogłeś go uszkodzić, jeśli na ten czarny przewód podałeś prąd.

Brak reakcji na kluczyk / problem z uruchomieniem

Jeśli traktorek po przekręceniu kluczyka nie wydaje żadnego dźwięku, a "na zawarcie" odpala normalnie, to niekoniecznie jest to wina stacyjki. Może być to:

• Akumulator: Sprawdź stan akumulatora, w razie potrzeby podładuj go. Akumulator jest nowy.
• Rozrusznik: Pozostaje do sprawdzenia na początku- akumulator, rozrusznik. Jeśli rozrusznik działa podpięty na "ostro", to szukaj usterki poczynając od stacyjki, po przewodach do przekaźnika i rozrusznika.
• Solenoid/przekaźnik rozrusznika: Kręciłem nożem kosiarki, nie zablokowana, nie zardzewiała. Solenoid do wymiany na 99%. Jeśli do tego cienkiego kabelka na styczniku (solenoidzie) dajesz plus z akumulatora i załącza rozrusznik, to on jest sprawny, jeśli nie, to do wymiany. W mojej kosiarce MTD YardMan uszkodzeniu uległa stacyjka. Traktorek odpala od razu po dotknięciu klemy do akumulatora, nie reaguje na stacyjkę. Wymieniłem drugi stycznik i też nic.
• Bezpieczniki: Kolego, czy sprawdziłeś bezpieczniki?
• Czujniki bezpieczeństwa: Jeśli masz pod siedzeniem kierowcy włącznik zapłonu, to sprawdź jego działanie i okablowanie, bo współpracuje on ze stacyjką. Problemem może być krańcówka.
• Połączenia i masa: Sprawdź napięcie po kolei od akumulatora do stacyjki. Jeżeli napięcie ginie na rozruszniku, to jakiś niekontakt na śrubie.

W przypadku traktorka Murray 10/30 z 1983 roku, gdzie stacyjka była uszkodzona, a kable pomieszane i zaizolowane, często potrzebna jest kompleksowa weryfikacja. Podobnie w traktorze kosiarka Nogamatic 14, gdzie po korozji wtyczki stacyjki kable wypadły, co spowodowało problemy z podłączeniem.

Silnik nie gaśnie

Jeśli po uruchomieniu silnika nie ma możliwości wyłączenia go kluczykiem w stacyjce, a nawet po odpięciu wszystkich przewodów ze stacyjki silnik nadal pracuje, problem leży w obwodzie gaszenia. Najprawdopodobniej przewód gaszenia (czarny z silnika) nie jest prawidłowo zwierany do masy przez stacyjkę lub inne elementy układu bezpieczeństwa (np. czujnik pod siedzeniem). Odłącz kabelek od wyłącznika zapłonu - pali pięknie. Ale stacyjka nie gasi zapłonu. Odłączyłem fajkę, żeby zgasł.

Problemy z ładowaniem i oświetleniem

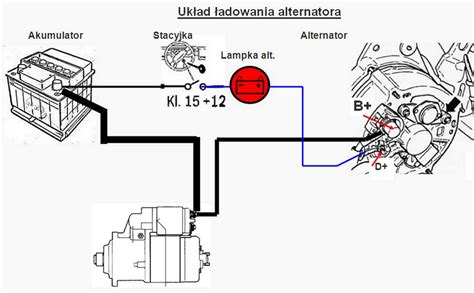

W traktorkach-kosiarkach ładowanie akumulatora często jest realizowane za pomocą magneta. Kontrolka ładowania w samochodzie jest elementem układu wzbudzania alternatora i jest sterowana przez regulator napięcia. W kosiarce raczej nie masz alternatora, tylko coś w stylu "magneto" (dynamo), a regulator działa na innej zasadzie, więc nie ma prostej metody na zrobienie kontrolki ładowania. Można zastosować woltomierz, który będzie pokazywał wartość napięcia ładowania.

Z silnika Briggs (model 286707-1162-E1) spod pokrywy wychodzą dwa kable: czarny i czerwony, a alternator powinien mieć jeden kabel w kolorze żółtym. W tego typu pojazdach bywa, że światła są zasilane prądem przemiennym wprost z "alternatora", a akumulator nie ma układu ładowania. Można ominąć to wyjście na oświetlenie i pociągnąć normalnie po plusie ze stacyjki, gdzie znajduje się prąd stały. Reflektory pobierają dość duży prąd, a ten prostownik/regulator do ładowania akumulatora może się nie wyrabiać. Żarówce wszystko jedno, czy ma AC czy DC, a do tego można by oszczędzić na wyłączniku, bo reflektory działają tylko jak działa silnik i nie rozładowują akumulatora. Światła z żarówkami LED mają mniejszy pobór.

Kluczowe elementy instalacji elektrycznej traktorka

Prawidłowe funkcjonowanie traktorka zależy od sprawnej współpracy kilku kluczowych elementów:

• Akumulator: Zapewnia energię do rozruchu i zasilania układów.
• Stacyjka: Pełni funkcję włącznika zapłonu, rozrusznika oraz obwodu gaszenia.
• Solenoid/Przekaźnik rozrusznika: Przekazuje duży prąd z akumulatora do rozrusznika po aktywacji stacyjką.
• Rozrusznik: Mechanizm uruchamiający silnik.
• Cewka zapłonowa (CDI/WN): Odpowiedzialna za wytwarzanie iskry. Jej przewód gaszenia (zwykle czarny) powinien być zwierany do masy, aby wyłączyć silnik.
• Czujniki bezpieczeństwa: Włącznik pod siedzeniem kierowcy, czujnik na pedale hamulca, czujnik kosiska (PTO switch) - zapobiegają uruchomieniu silnika w niebezpiecznych warunkach.
• Bezpieczniki: Chronią obwody przed zwarciami i przeciążeniami.

Warto również sprawdzić dokładnie przewody elektryczne, w szczególności na przerwanie. Jeżeli napięcie zanika na rozruszniku, to może to oznaczać niekontakt na śrubie. Problem może też stanowić masa rozrusznika. Kolego, mając już takie ustalenia, powinieneś dojść do źródła awarii.

Schematy i uniwersalne rozwiązania

W przypadku braku oryginalnych schematów, pomocne może być szukanie schematów uniwersalnych lub dla podobnych silników Briggs & Stratton. W dyskusji poruszono kwestie związane z podłączeniem cewki zapłonowej, sprawdzeniem iskry oraz koniecznością podłączenia kabla do stacyjki w sposób umożliwiający gaszenie silnika przez zwarcie do masy. Nie dam gotowej recepty, bo nie znam tego traktorka, ale pozostaje kwestia odnalezienia tych oznaczeń. Na zdjęciu nowej stacyjki widnieją oznaczenia, porównaj ze schematem elektrycznym, możesz również "przedzwonić" stacyjkę np. multimetrem.

Schemat opracowany własnoręcznie, do Bashana i innych ATV Quad 200, 150, może być inspiracją, ale należy pamiętać o różnicach w instalacjach. W traktorze-kosiarce Lawnflite z silnikiem B&S 12.5HP, po podaniu plusa na jeden z kabli (rozrusznik) silnik zapala, ale nie ma jak go zgasić. To potwierdza, że kluczowe jest prawidłowe podłączenie przewodu gaszenia.

Zalecenia i środki ostrożności

Przed przystąpieniem do pracy należy zawsze odłączyć akumulator. Do pomiarów używać miernika. Unikać podawania prądu na przewód gaszenia cewki zapłonowej, aby nie uszkodzić CDI. W przypadku trudności warto oddać maszynę do fachowca lub poszukać dalszych informacji na specjalistycznych forach. Akumulator powinien być naładowany (sprawny) podczas szukania usterki. Przekaźnik można sprawdzić, podłączając go bezpośrednio do akumulatora.
