W dzisiejszej logistyce znajomość rodzajów i wymiarów naczep jest kluczowa dla przewoźników w celu efektywnego, zgodnego z prawem i bezpiecznego świadczenia usług transportowych. Pozwala również na optymalizację operacji logistycznych oraz zarządzanie flotą pojazdów. Właściwy dobór naczepy do przewożonego towaru wpływa bezpośrednio na efektywność i bezpieczeństwo transportu. W transporcie drogowym towarów używane są naczepy, które różnią się od siebie m.in. rodzajem zabudowy oraz wymiarami przestrzeni ładunkowej.
Wprowadzenie do Transportu Naczepowego
Transport drogowy stanowi podstawę współczesnej logistyki, a naczepa przyczepiana do ciągnika siodłowego jest kluczowym elementem tego systemu.
- Naczepa to pojazd drogowy bez własnego napędu, wykorzystywany do transportu rzeczy. Zaprojektowano ją tak, że część pojazdu i znaczna część ładunku spoczywa na pojeździe silnikowym ciągnącym naczepę (ciągniku siodłowym).
- Ciągnik siodłowy to pojazd mechaniczny przeznaczony do przemieszczania naczep pozbawionych przednich kół, podpieranych na specjalnym siodle znajdującym się w tylnej części ciągnika. Potocznie nazywamy ciągnik siodłowy „koniem”.
- TIR, wbrew dość powszechnemu rozumieniu, to nie rodzaj pojazdu, a międzynarodowa konwencja celna dotycząca przewozu towarów samochodami ciężarowymi w transporcie międzynarodowym. TIR-em potocznie nazywa się zestaw - ciągnik siodłowy i naczepę.
- Różnica między przyczepą a naczepą: Przyczepa to pojazd bez silnika, przystosowany do łączenia go z innym pojazdem, natomiast naczepa to rodzaj przyczepy, której część spoczywa na pojeździe silnikowym i obciąża ten pojazd.
Aby zamocować naczepę do ciągnika siodłowego, należy obniżyć tylne zawieszenie, podjechać siodłem pod naczepę, podpiąć przewody łączące instalację elektryczną, układ pneumatyczny i hamulcowy, a następnie podnieść zawieszenie ciągnika oraz schować nóżki naczepy.
Przepisy i Wymiary w Transporcie Naczepowym
Transport drogowy podlega ścisłym regulacjom prawnym, które mają zapewnić bezpieczeństwo wszystkich uczestników ruchu oraz infrastruktury drogowej. W Europie obowiązują przepisy określające dopuszczalne wymiary pojazdów ciężarowych z naczepą.
Krajowe i Europejskie Regulacje
- Dyrektywa 96/53/WE: Jest to podstawowy akt prawny regulujący wymiary i masy pojazdów ciężarowych w Unii Europejskiej.
- Przepisy krajowe: Każdy kraj członkowski UE może wprowadzać dodatkowe, bardziej restrykcyjne przepisy, które nie są sprzeczne z dyrektywą unijną. W Polsce wymiary pojazdów są precyzyjnie określone w Rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia.
Dopuszczalne Wymiary Standardowej Naczepy i Zestawu
- Szerokość naczepy: Dopuszczalna wspomnianymi przepisami szerokość naczepy standard to 2,55 m. W przypadku zabudowy chłodniczej naczepa może osiągać nieco większą szerokość, wynoszącą do 2,6 m. Szerokość wraz z ładunkiem nie może przekraczać 3 m, przy czym z każdej ze stron ładunek może wystawać do 23 cm.
- Długość zewnętrzna naczepy: Wynosi ona od 13,8 do 13,9 m.
- Długość wewnętrzna naczepy: Wewnątrz pojazd mierzy zazwyczaj ok. 13,6 m, co pozwala np. na załadowanie 33 europalet o wymiarach podstawy 1,2 × 0,8 m.
- Wysokość całkowita zespołu pojazdów: Całkowita wysokość zewnętrzna zespołu pojazdów składających się z ciągnika siodłowego i naczepy nie może przekraczać 4 m.

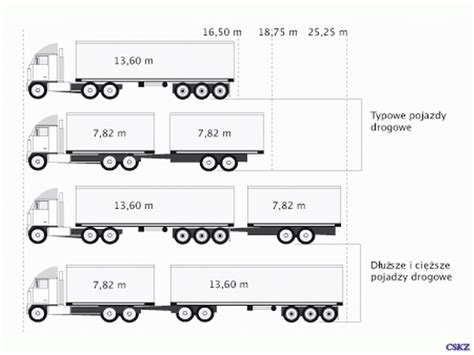

- Maksymalna długość zestawu:
- 16,5 m dla pojazdu samochodowego i naczepy.
- 18,75 m dla zespołu dwóch członów (np. ciężarówka z przyczepą).
Dopuszczalna Masa Całkowita (DMC) i Nacisk na Oś
- Maksymalny nacisk na oś napędową w Polsce:
- 11,5 t na autostradach, drogach szybkiego ruchu oraz większości dróg krajowych.
- 10 t na niektórych drogach krajowych lub ich odcinkach oraz znacznej części dróg wojewódzkich.
- 8 t na pozostałych drogach wojewódzkich oraz drogach lokalnych.
- Dopuszczalna masa całkowita (DMC) zespołu pojazdów:
- 28 t - o liczbie osi nie większej niż cztery.
- 40 t - o liczbie osi większej niż cztery.
- Dla ciągnika siodłowego o dwóch osiach i naczepy o trzech osiach do przewozu kontenerów w transporcie intermodalnym: 42 t.
- Dla ciągnika siodłowego o trzech osiach i naczepy o dwóch lub trzech osiach w transporcie intermodalnym: 44 t.
Rodzaje Naczep w Transporcie Drogowym
Naczepy transportowe można kategoryzować na różne sposoby, jednak najczęściej stosowany jest podział uwzględniający ich uniwersalność. Od rodzaju przewożonego towaru zależy wybór konkretnej naczepy. W zależności od wyboru konkretnego typu pojazdu możliwy jest przewóz określonego typu towarów.
Naczepy Uniwersalne
Naczepy uniwersalne stanowią największy segment rynku transportowego ze względu na swoją elastyczność. Pozwalają na transport różnorodnych towarów, co maksymalizuje możliwości logistyczne i ułatwia zarządzanie flotą.
Naczepa Plandeka / Firanka (Curtainsider)
Pod tym określeniem kryje się popularny pojazd ciężarowy o zabudowie plandekowej, z której wykonane są ściany boczne i dach. Jest to standardowe i najpopularniejsze rozwiązanie transportowe. Naczepa plandeka charakteryzuje się elastyczną osłoną z wytrzymałego płótna przymocowaną do stelaża. Chroni towar przed niekorzystnymi warunkami atmosferycznymi.
W nowoczesnej wersji, tzw. firanki, posiada ona system pozwalający na rozsuwanie ścian oraz dachu, co umożliwia załadunek towarów nie tylko przez tylne drzwi pojazdu, lecz także z boku oraz z góry naczepy. Firanki praktycznie wyparły z rynku naczepy plandekowe, które również zapewniały możliwość bocznego załadunku, lecz proces odsłaniania i zasłaniania boku pojazdu był czasochłonny.
- Wymiary standardowe: Długość zewnętrzna 13 885 mm, długość wewnętrzna 13 643 mm, szerokość zewnętrzna 2 550 mm, szerokość wewnętrzna 2 480 mm. Wysokość naczepy standardowej wewnątrz wynosi najczęściej od 2,65 do 2,8 m. Całkowita wysokość zewnętrzna to 4 000 mm.
- Pojemność: Tego rodzaju pojazd ciężarowy może pomieścić np. 33 europalety o wymiarach podstawy 1,2 × 0,8 m lub 26 palet przemysłowych o rozmiarach 1,2 × 1,0 m.
- Maksymalna ładowność: do 28 210 kg, dopuszczalna masa całkowita 35 000 kg.
- Sposób załadunku: z tyłu, z boku lub od góry.
Naczepa MEGA i Jumbo
Naczepy typu MEGA zbliżone są konstrukcyjnie do naczep standardowych i również oferują kurtynowy system przesuwania ścian bocznych, lecz wyróżniają się większą wysokością przestrzeni ładunkowej, co sprawia, że wykorzystywane są do przewozu wyższych towarów. Różnicą jest wysokość przestrzeni ładunkowej, która może wynosić nawet do 3 m. Naczepa MEGA wymiary wewnętrzne zawdzięcza zastosowaniu kół o mniejszej średnicy i niższemu zawieszeniu podłogi pojazdu. Odmianą naczepy MEGA jest naczepa Jumbo, która oferuje jeszcze większą pojemność ładunkową, często stosowana w transporcie międzynarodowym. Naczepa JUMBO umożliwia przewóz nawet 118 m³ towarów lub 38 europalet jednocześnie.
- Wymiary: ok. 13,6 m (dł.) × 2,45 m (szer.) × do 3 m (wys. wewnętrzna).
- Maksymalna ładowność: do 24 ton.
- Zastosowanie: przewozy papieru, automotive, towarów ponadwymiarowych, dużych ilości.
Naczepa Coilmulda
Coilmulda to kolejny rodzaj naczepy kurtynowej, jednak tym, co wyróżnia ten rodzaj pojazdu, jest umieszczone w podłodze koryto, które umożliwia transport stali walcowanej w kręgach. Podczas transportu tego typu ładunków niezbędne jest dodatkowe zabezpieczenie przy użyciu pasów transportowych. Ponieważ podłoga pojazdu typu coilmulda ma wymiary naczepy standardowej, to po zastosowaniu płyt maskujących koryto możliwy jest przewóz również innych ładunków.
Naczepa Joloda
Kurtynowa naczepa Joloda może mieć wymiary naczepy standard lub mega. Dzięki systemowi składającemu się z szyn umieszczonych w podłodze pojazdy tego typu wykorzystywane są do przewozu papieru w rolach lub nietypowych maszyn. We wspomnianych szynach poruszają się listwy wyposażone w rolki, co umożliwia samodzielne przesuwanie po naczepie długich i ciężkich przesyłek.
Naczepy Specjalistyczne
Naczepy specjalistyczne to pojazdy zaprojektowane z myślą o konkretnych rodzajach ładunków. Ich konstrukcja jest ściśle dostosowana do specyficznych wymagań transportowych określonych produktów.

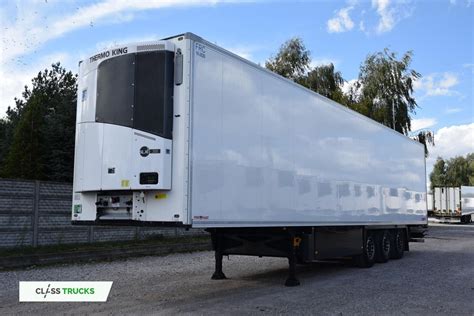

Naczepa Chłodnia (Reefer)
Naczepa typu chłodnia charakteryzuje się zabudową izotermiczną, która składa się ze sztywnych ścian bocznych oraz dachu i zapewnia izolację od temperatury panującej na zewnątrz. Elementem wyposażenia spotykanym tylko w tego typu naczepach jest agregat chłodniczy zapewniający stałą temperaturę przewozu, która może wynosić od -30 do +30 st. C. Tzw. sztywna zabudowa ścian bocznych sprawia, że załadunek i wyładunek towarów może przebiegać tylko i wyłącznie przez tylne drzwi pojazdu.
- Wymiary: Maksymalna szerokość zewnętrzna może wynosić nawet 260 cm. Wewnętrzna wysokość naczepy chłodniczej może wynosić do 260 cm, choć występują na rynku także pojazdy o nieco niższej przestrzeni ładunkowej.
- Cechy dodatkowe: Naczepy typu chłodnia mogą być wyposażone w zaawansowane systemy pozwalające na utrzymanie dwóch zakresów temperatur, co pozwala na transport towarów wymagających zróżnicowanych warunków. Dostępne są także chłodnie z tzw. podwójną podłogą, gdzie dzięki systemowi belek poprzecznych i specjalnych otworów montażowych w bocznych ścianach naczepy możliwy jest przewóz towarów w dwóch warstwach.
- Zastosowanie: Transport towarów wymagających kontrolowanej temperatury, np. żywności, leków, kwiatów.
- Maksymalna ładowność: do 22 ton (nieco mniejsza ze względu na wagę agregatu i izolacji).
Naczepa Izoterma
Izotermy to naczepy TIR-a bardzo zbliżone technologicznie do chłodni, jednak pozbawione agregatu. W związku z tym brak jest możliwości ustawienia stałej temperatury przewozu, a jedynie utrzymanie początkowej temperatury przez pewien czas. Naczepa izoterma stanowi ekonomiczną alternatywę dla pełnoprawnej chłodni, idealną do transportu towarów niewymagających stałego chłodzenia, ale wrażliwych na wahania temperatury, np. świeżych owoców i warzyw, nabiału czy elektroniki.
- Maksymalna ładowność: do 24 ton.
Naczepa Platforma
Naczepy typu platforma charakteryzują się płaską przestrzenią ładunkową bez elementów bocznej lub tylnej zabudowy. Jedynie z przodu pojazdu występuje ściana grodziowa, która oddziela przewożony towar od tylnej ściany kabiny ciągnika siodłowego. Wymiary dna naczepy TIR-a platformy są takie same jak w przypadku naczepy standardowej. Z kolei brak tylnych drzwi, ścian bocznych i dachu zapewnia łatwy załadunek i rozładunek towarów z każdej strony. Konieczne jest zabezpieczenie ładunku podczas transportu. Naczepa skrzyniowa to odmiana platformy z dodatkowymi burtami, co ułatwia transport mniejszych elementów lub materiałów sypkich.
- Zastosowanie: Transport maszyn, konstrukcji stalowych, rur i innych dużych elementów, ładunków o niestandardowych wymiarach.
- Maksymalna ładowność: do 40 ton.
- Maksymalna wysokość ładunku: brak ograniczeń, ale należy uwzględnić dopuszczalną wysokość całkowitą pojazdu (4 m).
Naczepa Wywrotka (Kipper)
Naczepy wywrotki mają jednolitą budowę ściany przedniej, bocznych oraz podłogi. Pojazdy tego typu przeznaczone są do transportu towarów sypkich, kruszyw, węgla, żwiru oraz płodów rolnych. Naczepy wywrotki pozbawione są dachu, co z jednej strony ułatwia załadunek od góry, lecz z drugiej może wymagać założenia opończy, aby uchronić przewożone towary przed warunkami atmosferycznymi lub ubytkami podczas transportu. Pojazdy tego typu są wyposażone w hydrauliczny system podnoszenia skrzyni, zapewniający efektywny rozładunek.
- Wymiary typowe: 8-12 m (dł.) × 2,45 m (szer.) × 1,5 m (wys.).
- Maksymalna ładowność: do 30 ton.
Naczepa Niskopodwoziowa (Low-bed)
Naczepy niskopodwoziowe mają postać otwartych platform, których podłogi znajdują się blisko nawierzchni. Wysokość ta najczęściej nie przekracza 100 cm. Służą do transportu maszyn, ciężkiego sprzętu, metalowych lub stalowych konstrukcji, a także ładunków ponadgabarytowych. Pojazdy tego typu mogą być wyposażone w najazdy umożliwiające załadunek i rozładunek różnego rodzaju sprzętu kołowego w dowolnie wybranym miejscu. Występują w wariantach z regulowaną długością i liczbą osi. Odmiana Tiefbett charakteryzuje się platformą znacznie obniżoną między osiami.
- Maksymalna ładowność: do 60 ton.
- Maksymalna wysokość ładunku: do 3,5 m (zależnie od wysokości platformy).
Naczepa z Ruchomą Podłogą (Walking Floor)
Nazwa naczepy walking floor pochodzi od ruchomej podłogi, która znacznie ułatwia rozładunek towarów, takich jak zboże, pasze, czy makulatura. System ruchomej podłogi składa się z listew przesuwających się w zakresie kilkunastu centymetrów. Pojazdy typu walking floor posiadają najczęściej sztywną zabudowę ścian bocznych oraz przesuwany dach, co ułatwia załadunek towarów z góry. Innowacyjne rozwiązanie, które nie zmniejsza przestrzeni ładunkowej, za to ułatwia załadunek/rozładunek sypkich towarów.
- Maksymalna ładowność: do 24 ton.
Naczepa Cysterna
Naczepy cysterny charakteryzują się walcowatym zbiornikiem, który może być przeznaczony do transportu paliw, gazów, artykułów spożywczych w płynie, czy towarów chemicznych w płynie. Konstrukcja cysterny dostosowywana jest do rodzaju przewożonego materiału. Pojazdy tego typu często przystosowane są do przewozu towarów niebezpiecznych ADR.
- Maksymalna ładowność: do 30 ton.
Naczepa Silos
Naczepy silosy wizualnie przypominają cysterny, ponieważ także charakteryzują się zbiornikami o owalnych kształtach. Kluczowa różnica jednak polega na ich zastosowaniu. Silosy używane są głównie do przewozu materiałów sypkich, czyli np. zbóż, mąki, cukru, pasz, cementu czy wapna. Zapewniają ochronę przed wilgocią, zanieczyszczeniami i pyleniem.
- Maksymalna ładowność: do 30 ton.
Naczepa Kontenerowa
Naczepy kontenerowe służą do przewozu kontenerów morskich lub kolejowych. Są kluczowym elementem w transporcie intermodalnym, umożliwiającym efektywne łączenie transportu drogowego, morskiego i kolejowego. Dostępna w wariantach dla kontenerów różnej długości (od 20 do 45 stóp).
- Pojemność: 20-stopowy kontener może pomieścić maksymalnie 11 europalet.
- Maksymalna ładowność: do 30 ton (zależnie od przewożonego kontenera).
Naczepa Laweta (Autotransporter)
Laweta to specjalistyczne rozwiązanie dla branży motoryzacyjnej, przeznaczona do transportu samochodów osobowych i dostawczych. Występuje w wariantach jedno- lub dwupoziomowych, umożliwiając efektywny i bezpieczny transport kilku pojazdów jednocześnie. Wyposażona w system najazdu i specjalne zabezpieczenia dla przewożonych pojazdów.
- Maksymalna ładowność: do 20 ton.
Naczepa do przewozu żywych zwierząt
Transport zwierząt wymaga specjalnego podejścia i dostosowania naczepy. Konstrukcja jest dostosowana do potrzeb określonych gatunków zwierząt, wyposażona w zaawansowane systemy wentylacji i ochrony przed warunkami atmosferycznymi. Możliwy jest transport na kilku poziomach, a zaawansowane modele posiadają systemy pojenia i karmienia. Wentylacja naczepy odgrywa kluczową rolę w zapewnieniu dobrostanu zwierząt.
- Maksymalna ładowność: do 20 ton.
Naczepa Kłonicowa (do przewozu drewna)
Dedykowana do transportu dłużyc i elementów podłużnych. Wyposażona w pionowe kłonice utrzymujące ładunek w miejscu. Przystosowana do trudnych warunków terenowych, idealna do transportu drewna, belek stalowych i długich elementów konstrukcyjnych. Często wzmacniana konstrukcyjnie ze względu na specyfikę przewożonych materiałów.
- Maksymalna ładowność: do 24 ton.
Kluczowe Aspekty Wyboru Naczepy Transportowej
Wybór odpowiedniej naczepy to strategiczna decyzja logistyczna, która musi uwzględniać wiele czynników. Odpowiednio dobrana naczepa maksymalizuje możliwą ładowność, zapewnia bezpieczeństwo transportowanego towaru, umożliwia efektywny załadunek i rozładunek, minimalizuje koszty transportu, spełnia wymogi dotyczące nacisku na osie pojazdu oraz jest zgodna z przepisami o dopuszczalnych gabarytach i bezpieczeństwie drogowym. Warto pamiętać, że każdy rodzaj towaru wymaga specyficznego podejścia do jego transportu.
- Rodzaj transportowanego towaru: Sposób pakowania (palety, kontenery, luzem), wymagania dotyczące temperatury i wilgotności, podatność na uszkodzenia mechaniczne.
- Sposób załadunku i rozładunku: Z boku, od góry, przez tył, ręcznie, wózkiem widłowym, dźwigiem, wymagana szybkość przeładunku.
- Wymagana ochrona przed czynnikami zewnętrznymi: Warunki atmosferyczne (deszcz, słońce, mróz), kradzież i uszkodzenia mechaniczne, zanieczyszczenia i kontaminacje.
- Wymagania specjalne: Transport w kontrolowanej temperaturze, przewóz zwierząt, transport materiałów niebezpiecznych (ADR), transport ponadgabarytowy.
- Elastyczność wykorzystania: Częstotliwość transportów danego typu, możliwość wykorzystania naczepy do różnych ładunków, sezonowość przewozów.
Wspieranie Transportu Intermodalnego Naczepami
Choć głównym tematem jest transport drogowy, naczepy przystosowane do transportu intermodalnego odgrywają coraz większą rolę w optymalizacji procesów logistycznych i zmniejszaniu obciążenia dróg. Transport naczep i przyczep koleją odbywa się jedynie w komunikacji międzynarodowej, ale w ostatnich latach w przewozach koleją naczep i przyczep samochodowych widać wzrost wykorzystania tej formy transportu intermodalnego. W innych krajach, na przykład w Niemczech czy Szwajcarii, przewóz naczep pociągami jest znacznie bardziej popularny.
- Na rynku dostępne są naczepy specjalistyczne, wzmocnione i przystosowane do załadunku pionowego (tzw. naczepy typu huckepack, możliwe do podnoszenia przy użyciu suwnic i reachstakerów).
- Korzyści: Tego typu naczepy mają większą pojemność i pozwalają przewieźć więcej ładunków w przeliczeniu na wagon, co poprawia efektywność kosztową transportu.
- Wyzwania: Należy jednak pamiętać, że naczepy tego typu mają 3 metry wysokości i nie na wszystkich trasach mogą być przewożone koleją. Infrastruktura kolejowa w wielu miejscach nie uwzględnia wymagań do przewozu tego typu naczep, co oznacza, że jednostki te nie mieszczą się w skrajni przy wykorzystaniu standardowych wagonów platform do przewozu naczep.
- Dostępne dotacje: Firmy zainteresowane przeniesieniem transportu z dróg na kolej mogą skorzystać z dotacji unijnych, które częściowo pokrywają również koszty inwestycji w jednostki intermodalne, w tym m.in. specjalistyczne naczepy.
