Tryby i Rodzaje Przekładni w Maszynach JCB

Wprowadzenie do Układów Przeniesienia Napędu JCB

W świecie maszyn budowlanych, od legendarnych koparko-ładowarek JCB 3CX po gigantyczne ładowarki kołowe, ewolucja skrzyń biegów była kluczem do zwiększenia wydajności, komfortu i oszczędności. Silnik spalinowy generuje moc, ale to skrzynia biegów jest mózgiem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową.

Fundamenty Działania Przekładni Mechanicznych

Moment Obrotowy a Prędkość

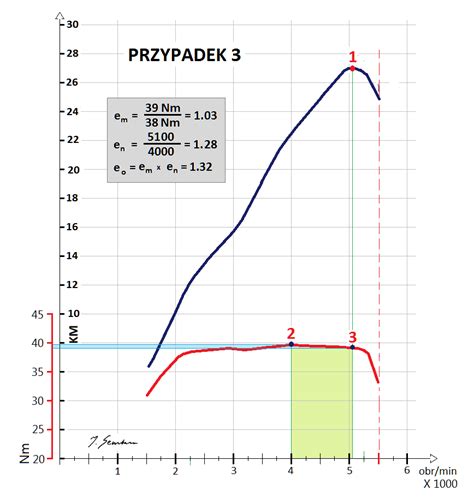

Aby zrozumieć, po co istnieje skrzynia biegów, musimy znać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów. W praktyce oznacza to, że:

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.

Typy Skrzyń Biegów w Maszynach JCB

Skrzynia Manualna

To najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych.

Ciekawostka: "Crash Box"W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów (tzw. crash box). W przypadku manualnych skrzyń, zużycie sprzęgła ciernego jest typowym problemem eksploatacyjnym. Tarcza sprzęgłowa jest elementem, którego zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.

Skrzynia Powershift (Półautomatyczna)

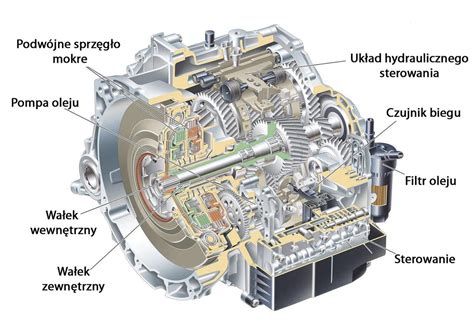

Skrzynia Powershift (nazywana też semi-automatic) to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. Jest to rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet.

Zespół ten składa się z naprzemiennie ułożonych:

• Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.

Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.

Skrzynia Autoshift (Automatyczna) i System TorqueLock

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.

Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.

Specyficzne Tryby i Rozwiązania Przekładni w Modelach JCB

Ładowarka Kołowa JCB 403E (Elektryczna)

Ładowarka 403E zapewnia najlepszą w swojej klasie wydajność dzięki największemu w swojej klasie standardowemu akumulatorowi o pojemności 20 kWh, gwarantując ciągłą pracę w swoim sektorze rynku. Ponadto model 403E oferuje trzy tryby pracy przekładni:

• Pierwszym jest tryb zająca, gdzie maksymalna prędkość to 20 km/h.
• Kolejnym jest tryb żółwia z maksymalną prędkością 8 km/h, wykorzystywany dla lepszej modulacji prędkości, a także dłuższej żywotności baterii bez uszczerbku dla wydajności podnoszenia.

Operator może przełączać się między trzema trybami jazdy przekładni, naciskając dwa okrągłe przyciski znajdujące się w górnej części joysticka. Wybrany tryb transmisji jest oznaczony odpowiednią ikoną (ślimak/żółw/zając) na wyświetlaczu konsoli przedniej.Ładowarka jest standardowo wyposażona w osie ZF dostępne z otwartym mechanizmem różnicowym lub blokadą mechanizmu różnicowego. Zintegrowana jednobiegowa skrzynia rozdzielcza zapewnia stały napęd na 4 koła w celu zwiększenia przyczepności w różnych warunkach.

Ładowarka Przegubowa JCB TM 320S Agri

Inżynierowie JCB, konstruując modele TM, zastosowali układ przeniesienia napędu, który ma 8 biegów i możliwość blokowania konwertera momentu obrotowego. Takie rozwiązanie bardzo dobrze sprawdza się tam, gdzie potrzebna jest duża siła pchania, np. przy napełnianiu silosów sieczką z trawy lub kukurydzy.

Pracując maszyną przegubową, taką jak JCB TM 320S Agri, skręty najlepiej wykonywać powolnym i jednostajnym ruchem kierownicy, aby uniknąć szarpnięć na przegubie i szybkich ruchów mocno wysuniętej do przodu łyżki. Operatorzy przyzwyczajeni do klasycznych ładowarek teleskopowych muszą przestawić się na inny tryb pracy, aby w pełni wykorzystać zalety tej konstrukcji.

Ładowarki Teleskopowe JCB Serii III (np. 538-70)

JCB wprowadza na rynek ładowarkę teleskopową 538-70, która rozszerza Serię III z dotychczasowymi modelami 532-70 i 542-70. Podobnie jak wszystkie maszyny z gamy ładowarek teleskopowych, nowy model 538-70 jest dostępny z czterema różnymi przekładniami, trzema wersjami mocy i trzema pakietami wyposażenia.

• Wariant ładowarki teleskopowej 538-70 Agri jest wyposażony w przekładnię hydrokinetyczną JCB z blokadą Torque Lock na 4. biegu, która zapewnia wydajną jazdę z prędkością 40 km/h.
• Wersja Agri Super w standardzie dysponuje mocą 97 kW/130 KM i czterobiegową skrzynią biegów Powershift.
• Ładowarki Agri Super i Agri Xtra są również dostępne z przekładnią DualTech VT, która łączy napęd hydrostatyczny i charakterystykę przekładni Powershift w jednej maszynie. DualTech VT oferuje precyzyjną kontrolę hydrostatyczną podczas załadunku, a jednocześnie możliwości automatycznej skrzyni Powershift z napędem bezpośrednim (z pominięciem przekładni hydrostatycznej) zapewniającym oszczędną jazdę po polu i po drogach z prędkością powyżej 19 km/h.

Tryb Flexi przekładni pozwala na ustawienie stałej prędkości silnika zapewniającej optymalne osiągi hydrauliczne, przy czym tylko przekładnia reaguje na pedał przyspieszenia, zmieniając prędkość jazdy.

Diagnostyka i Rozwiązywanie Problemów z Przekładniami JCB

Typowe Awarie Skrzyni Powershift

Najczęstszą diagnozą awarii skrzyni Powershift jest "spalenie tarcz". Jest to jednak tylko objaw. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.

Główne przyczyny niskiego ciśnienia i awarii:

• Niski poziom lub stary, przepracowany olej: Jest to podstawa wszystkich problemów.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr, jak REDX, jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.

Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.

Problemy z Automatycznymi Skrzyniami Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych ze skrzyń Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

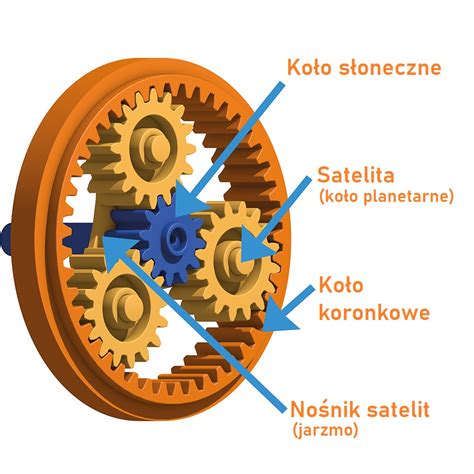

Awarie Przekładni Planetarnej w Kole

Awarie przekładni planetarnych w kołach mogą być kosztowne i czasochłonne. Na przykład, w jednym z przypadków rozleciała się przekładnia planetarna w tylnym prawym kole, zmieliło tryb na wałku, dwie satelity, a duży pierścień został wygięty. Problem pojawił się ponownie po wymianie części na nowe (nieoryginalne); po zaledwie 4 godzinach pracy połamało tryb na wałku napędzającym satelity. Tego typu awarie często prowadzą do zmielenia wieloklinu na półosi, gdy zablokuje się pęknięta satelita, co powoduje uszkodzenie najsłabszego ogniwa.

Do pęknięcia satelity dochodzi raczej rzadko, częściej uszkodzeniu ulegają zęby na koszu. Przyczyną może być zmęczenie materiału, wada fabryczna lub coś, co dostało się pomiędzy satelity. Zaleca się również sprawdzenie zabezpieczenia (segera) na kole zębatym napędzającym satelity, aby upewnić się, że rowek nie jest zbyt płytki i koło nie schodzi z wałka. Często wskazuje się na słabą jakość zamienników jako przyczynę takich awarii, choć istnieją udokumentowane przypadki, gdzie nawet oryginalne części zakupione u autoryzowanego dealera JCB nie wytrzymywały. Zarówno w przypadku części oryginalnych, jak i zamienników, zawsze może trafić się wadliwy element.

Warto zawsze spróbować zareklamować towar u sprzedawcy, zwłaszcza przy zakupie kompletnego zestawu, ponieważ wady materiałowe powinny być uznawane. W opisanym przypadku reklamacja elementu została uznana, a maszyna po wymianie pracowała pomyślnie. W przypadku mechanizmu lub hamulca, awaria często zaczyna się od ukręcenia półosi. Zanotowano również przypadki, gdzie sworznie na satelitkach oraz ich gniazda uległy zniszczeniu i zablokowaniu. Warto również zauważyć, że maszyna z 4 kołami skrętnymi ma krótki i zazwyczaj prosty wałek.

Kluczowe Pytania i Porady Serwisowe

1. Moja maszyna szarpie przy zmianie kierunku jazdy (przód-tył). Co jest przyczyną?

   To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.

2. Co to jest "test przeciążeniowy" (stall test)?

   To test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.

3. Jaki olej stosować do skrzyni Powershift?

   Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4).

4. Czy remont skrzyni Powershift jest opłacalny?

   Tak, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność.

Awaria skrzyni biegów? Regularny serwis i wysokiej jakości filtry to najlepsza prewencja. W przypadku awarii, profesjonalne firmy oferują wszystko, co potrzebne do remontu skrzyń Powershift w maszynach JCB, CAT, Volvo i innych, w tym kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy i fabrycznie regenerowane zmienniki momentu.
