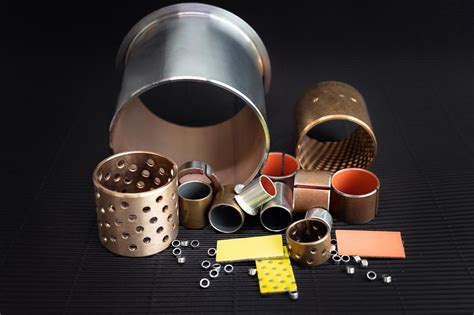

W świecie obróbki mechanicznej i maszyn budowlanych, precyzja, trwałość oraz niezawodność są kluczowe dla efektywności i bezpieczeństwa pracy. Niniejszy artykuł omawia dwa typy komponentów - tuleje zaciskowe do frezarek, niezbędne w obrabiarkach CNC, oraz tuleje stalowe JCB, stosowane w maszynach budowlanych, takich jak koparko-ładowarki i koparki.
Tuleje zaciskowe do frezarek - precyzyjne mocowanie narzędzi
Tuleje zaciskowe to powszechnie stosowane elementy w obrabiarkach CNC, których głównym zadaniem jest pewne i precyzyjne trzymanie narzędzi o cylindrycznym trzonku. Są one kluczowe dla jakości i efektywności obróbki, umożliwiając szybką wymianę narzędzi i szeroki zakres zastosowań.
Budowa i zasada działania tulei zaciskowych

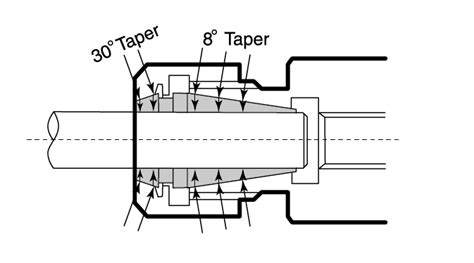

Tuleja zaciskowa składa się z trzech głównych elementów:
- Korpusu tulei - wykonanego ze stali, o cylindrycznym kształcie.
- Nakrętki zaciskowej - służącej do regulacji siły zacisku i dokręcenia narzędzia.
- Szczęk zaciskowych - odpowiedzialnych za bezpośrednie zaciskanie narzędzia.
Tuleje zaciskowe wykorzystują system zaciskowy oparty na zasadzie rozwarcia szczęk. Po umieszczeniu narzędzia o cylindrycznym trzonku w tulei, nakrętka zaciskowa jest dokręcana, co powoduje ruch szczęk wewnątrz tulei. Szczęki zaciskowe rozchylają się, a następnie zaciskają narzędzie, zapewniając pewne trzymanie. Dzięki temu narzędzia mogą być szybko i łatwo wymieniane bez konieczności demontowania całej tulei. Wystarczy poluzować nakrętkę zaciskową, wyjąć narzędzie i włożyć nowe, a następnie ponownie dokręcić nakrętkę.
Norma DIN 6499 - tuleje zaciskowe ER
Norma DIN 6499 dotyczy tulei zaciskowych ER do narzędzi skrawających, które są powszechnie stosowane w obrabiarkach, takich jak tokarki, frezarki i centra obróbcze. Służą one do pewnego i precyzyjnego mocowania narzędzi skrawających, takich jak wiertła, frezy, narzynki gwintownicze, czy narzynki tokarskie. Norma ta określa różne typy tulei zaciskowych ER w zależności od ich rozmiarów, np. ER16, ER25, ER32, ER40. Ustala również tolerancje wymiarów oraz minimalne siły zacisku, co zapewnia stabilne trzymanie narzędzi i precyzyjne wykonanie obróbki.
Rozmiary i dobór tulei zaciskowych do frezarek
Tuleje zaciskowe do frezarek są dostępne w różnych rozmiarach i pasują do różnych średnic narzędzi frezarskich. Najpopularniejsze rozmiary to 6 mm, 8 mm, 10 mm, 12 mm, 16 mm. Ważne jest, aby dobrać odpowiednią tuleję zaciskową, która pasuje do średnicy trzonka narzędzia, aby zapewnić stabilne mocowanie.
Wybór odpowiedniego rozmiaru tulei zaciskowej do frezarki zależy od kilku czynników:
- Średnica trzonka narzędzia: Należy dokładnie zmierzyć średnicę trzonka narzędzia. Na przykład, jeśli narzędzie ma trzonek o średnicy 10 mm, należy wybrać tuleję zaciskową o średnicy wewnętrznej 10 mm.
- Kompatybilność z frezarką: Upewnić się, że wybrany rozmiar jest obsługiwany przez konkretny model frezarki.
- Częstotliwość używania narzędzi: Zastanowić się, jakie są średnice narzędzi, których będzie się używać najczęściej, i wybrać tuleję zaciskową, która obejmuje ten zakres średnic.
Przykłady popularnych rozmiarów:
- Tuleja zaciskowa 6 mm: Przeznaczona do mocowania narzędzi o cylindrycznym trzonku o średnicy 6 mm.
- Tuleja zaciskowa 8 mm: Ma średnicę wewnętrzną 8 mm i jest przeznaczona do mocowania narzędzi z trzonkiem o wymiarze 8 mm. Sprawdza się zarówno w profesjonalnych obrabiarkach, jak i w warsztatach dla hobbystów.
Tuleje zaciskowe do frezarek górnowrzecionowych
Tuleja zaciskowa do frezarki górnowrzecionowej to element umożliwiający mocowanie narzędzi w górnej części wrzeciona frezarki. Dostępne są w różnych rozmiarach i konfiguracjach, aby umożliwić montaż różnych rodzajów narzędzi. Odpowiednia tuleja zaciskowa powinna pasować do średnicy narzędzia, zapewniać mocne i równomierne zaciskanie oraz być kompatybilna z systemem mocowania używanym w danym typie frezarki. Na przykład, tuleja zaciskowa o średnicy 8 mm do frezarki górnowrzecionowej jest przeznaczona do mocowania narzędzi o tej samej średnicy i jest szeroko stosowana w wielu aplikacjach frezarskich.
Tuleje zaciskowe z gwintem
Tuleje zaciskowe z gwintem to specjalny rodzaj tulei posiadający wewnętrzny gwint, który umożliwia mocowanie narzędzi za pomocą śruby lub innego elementu gwintowanego. Stosowane są głównie w przypadkach, gdy istnieje potrzeba dodatkowego zabezpieczenia narzędzia lub gdy wymagane jest precyzyjne i trwałe mocowanie.
Czynniki do rozważenia przy wyborze tulei zaciskowej z gwintem:
- Średnica trzonka narzędzia.
- Rodzaj i rozmiar gwintu (np. metryczny M8, M10, M12, M16, lub calowy 1/4", 3/8", 1/2").
- Rodzaj mocowania lub uchwytu, w którym tuleja będzie używana.
Gwintowane tuleje zaciskowe są szeroko stosowane w przemyśle obrabiarkowym, zwłaszcza w tokarkach, frezarkach i centrach obróbkowych CNC.
Tuleje zaciskowe na wał
Tuleja zaciskowa na wał, znana również jako tuleja zaciskowa wrzeciona, jest elementem używanym do mocowania narzędzi na wałach maszyn obróbczych, takich jak tokarki, frezarki, czy wiertarki. Są kluczowym elementem, który umożliwia precyzyjne i stabilne trzymanie narzędzi w czasie obróbki.
Tuleje zaciskowe na wał składają się z wewnętrznego otworu o średnicy pasującej do wału oraz zewnętrznego pierścienia, który zapewnia trzymanie narzędzia. Mogą być wyposażone w różne mechanizmy zaciskowe, takie jak zaciski śrubowe, hydrauliczne, pneumatyczne lub sprężynowe, co pozwala na dopasowanie ich do różnych średnic wałów i narzędzi. Ważne jest, aby dobrać odpowiednią tuleję zaciskową na wał, która pasuje do średnicy wału oraz jest kompatybilna z systemem mocowania stosowanym w danym rodzaju maszyny.
Kompatybilność z oprawkami VDI
W asortymencie dostępne są oprawki VDI, które są kompatybilne z tulejami DIN69880. Tuleje zaciskowe VDI o określonym rozmiarze będą pasować do odpowiednich oprawek VDI o tym samym wymiarze. Ważne jest, aby wybrać odpowiedni rozmiar tulei zaciskowej, który odpowiada rozmiarowi oprawki VDI, aby zapewnić prawidłowe i bezpieczne mocowanie narzędzi, a także upewnić się, że tuleje zaciskowe VDI są zgodne z innymi parametrami, takimi jak średnica zewnętrzna narzędzia i typ zaciskania.
