W świecie rolnictwa precyzja i wydajność są kluczowe. Nowoczesne ciągniki rolnicze są wyposażone w zaawansowane technologicznie komponenty, które w dużym stopniu warunkują jakość pracy maszyny. Ich obecność wpływa bezpośrednio na jej uciąg, wydajność i funkcjonalność. Szczególną rolę w ciągnikach odgrywają takie mechanizmy jak TUZ (Trzypunktowy Układ Zawieszenia) oraz WOM (Wał Odbioru Mocy).
TUZ - Kluczowy Element Wyposażenia Ciągnika
TUZ, czyli Trzypunktowy Układ Zawieszenia, to układ dźwigniowy, który służy do zawieszania i mocowania narzędzi rolniczych. Jego głównym zadaniem jest umożliwienie bezpiecznego i stabilnego połączenia maszyn roboczych z ciągnikiem. Sterowanie TUZ-em może odbywać się mechanicznie lub automatycznie, a zakres jego manipulacji obejmuje podnoszenie, opuszczanie oraz ruchy boczne. Dzięki niemu można w bezproblemowy sposób przyczepiać maszyny do traktora.
Narzędzia są połączone z ciągnikiem - jak sama nazwa wskazuje - w 3 punktach. Warto dodać, że można sterować TUZ-em za pomocą rozdzielacza hydraulicznego. Co więcej, może on pracować zarówno z maszynami uprawowymi, pielęgnacyjnymi, jak i siewnymi. Z powodzeniem można podczepiać do traktora z trzypunktowym układem zawieszenia brony talerzowe, pługi, kosiarki, siewniki, agregaty uprawowe czy nawet zgrabiarki, o ile ciężar podczepianej maszyny nie przekracza maksymalnego udźwigu tegoż zawieszenia.
Funkcje i Zalety TUZ-a
Dzięki TUZ-om możliwe jest wykonanie dodatkowego zabiegu podczas jednego przejazdu ciągnika, co pozwala zaoszczędzić czas i paliwo. TUZ można unosić do transportu, jak i opuszczać do pracy, zatrzymując w odpowiednim położeniu maszyny podczepione w danym momencie. Posiada on funkcję pływającą, która służy do kopiowania terenu, co jest szczególnie ważne podczas pracy na nierównym podłożu.
TUZ umożliwia również podczepianie dodatkowego ciężaru. Ma to pozytywny wpływ na równowagę ciągnika, zwłaszcza gdy jest on obciążony przez narzędzie lub maszynę zamocowaną z tyłu. Jeżeli obciążnik nie jest nam potrzebny, w łatwy sposób powinniśmy go odczepić. Niepotrzebne obciążenie przodu ciągnika może doprowadzić bowiem do nadmiernego zużycia przednich kół i układu kierowniczego.
Przedni TUZ - Zwiększenie Funkcjonalności Traktora
Jeśli zależy Ci na zwiększeniu funkcjonalności traktora lub chcesz wykonywać kilka prac jednocześnie, pomocny okaże się przedni TUZ. Dzięki niemu można zawiesić na ciągniku osprzęt czy maszyny rolnicze, a następnie odpowiednio zmienić ich położenie lub kontrolować sposób ich pracy. Przedni TUZ zwiększa elastyczność w podłączaniu różnych narzędzi i maszyn rolniczych, umożliwiając pracę z przodu ciągnika. Ułatwia obsługę maszyn skrętnych, takich jak kosiarki, rozsiewacze, zamiatarki i inne. Dodatkowo, przedni TUZ umożliwia szybką reakcję na zmieniające się warunki polowe, co może być istotne przy różnych pracach rolniczych.
Jeśli zamierzasz korzystać z ładowacza czołowego, zwróć uwagę na to, aby łatwo można było zdemontować ramiona oraz to, w jaki sposób należy je złożyć, aby nie przeszkadzały sobie z ładowaczem w trakcie pracy. Ramiona mogą wystawać poza ciągnik, co z kolei grozi ich uszkodzeniem.
TUZ - Budowa i Zasada Działania
Budowa Trzypunktowego Układu Zawieszenia bazuje na konstrukcji przedniego ramienia zamocowanego do ciągnika oraz łączniku górnym, czyli centralnym, stałym punkcie mocowania. Poniżej niego znajdują się dwa cięgna (prawe i lewe), które podłącza się do siłownika hydraulicznego. Siłownik jest z kolei podłączony do układu hydraulicznego.
Trzypunktowy Układ Zawieszenia może odpowiednio działać dzięki układowi hydraulicznemu. Siłownik dwustronnego działania obecny jest jednak tylko w niektórych TUZ-ach. W przypadku większości rozwiązań za powrót tłoczyska odpowiedzialne są zamontowane urządzenia rolnicze lub ciężar ramion. Wówczas można mówić o siłownikach jednostronnego działania.
W jaki sposób przymocować do ciągnika osprzęt lub maszynę rolniczą? W tym celu należy doczepić zakończenia ramion dolnych, oś zaczepu danej maszyny oraz łącznik górny, do punktów montażowych.
Rodzaje Tylnych TUZ-ów
Można wyróżnić 4 tylne typy TUZ-ów, które są zależne od mocy ciągnika, w którym się je montuje:
- I kategoria - montuje się je w urządzeniach o mocy do 62 KM.
- II kategoria - umieszcza się je w traktorach o mocy od 62 KM do 120 KM.
- III kategoria - dotyczy traktorów o mocy między 120 a 240 KM.
- IV kategoria - obejmuje ciągniki o mocy między 240 a 450 KM.
Wybór Odpowiedniego TUZ-a
Wybierając odpowiedni TUZ, należy znać model i markę ciągnika, tak aby TUZ był z nimi kompatybilny. Różne marki i modele mogą mieć nieco różne specyfikacje montażowe, dlatego ważne jest, aby wybrać TUZ, który pasuje do konkretnego ciągnika. Należy sprawdzić również, jaka jest moc traktora. Jest to istotne ze względu na obciążenia, jakie TUZ będzie musiał udźwignąć. Upewnij się, że wybrany TUZ jest wystarczająco wytrzymały i dostosowany do mocy ciągnika.
Akcesoria Usprawniające Działanie TUZ-a

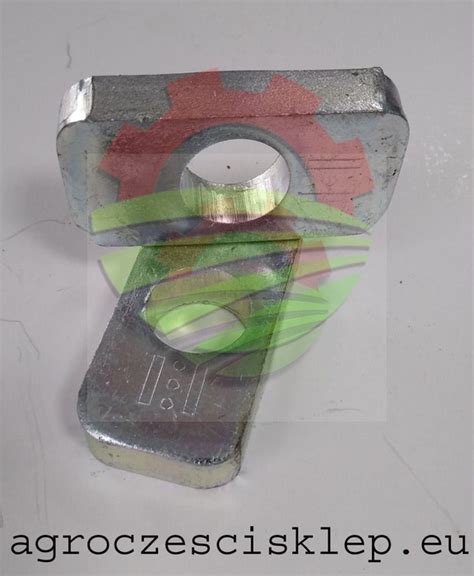

Jeśli chcesz zwiększyć funkcjonalność Trzypunktowego Układu Zawieszenia, warto go wyposażyć w odpowiednie akcesoria. Z pewnością dobrze jest zadbać o akumulator ciśnieniowy, który odpowiedzialny jest za niwelowanie drgań powodowanych przez zamocowane na TUZ-ie osprzęty. To z kolei dobrze wpływa na żywotność całej konstrukcji. Mogą Ci się przydać również takie dodatki, jak gniazdo elektryczne czy szybkozłącza hydrauliczne podwójnego działania.
Jeżeli zamierzasz pracować z kosiarkami czołowymi, konieczne będą uchwyty do montażu sprężyn odciągających. W przypadku zamontowania pługa śnieżnego trzeba będzie nabyć natomiast odpowiednią płytę komunalną.
Tylny TUZ vs. Przedni TUZ - Kluczowe Różnice
Sterowanie tylnym TUZ-em może odbywać się mechanicznie, za pomocą rozdzielacza i dźwigni sterującej, lub elektronicznie, z wykorzystaniem EHR-u. W przypadku przedniego, rozdzielacz pozwala na sterowanie całością. Co więcej, tylny TUZ ma zazwyczaj 3-4 krotnie większy udźwig od przedniego.
Tylny TUZ składa się również z łącznika centralnego, który stanowi górne podtrzymanie narzędzia pracy, a także dwóch dolnych belek. Pionową stabilność belek zapewniają wieszaki o regulowanej wysokości lub cięgła pionowe. Stabilność poziomą ustanawiają łańcuchy boczne.

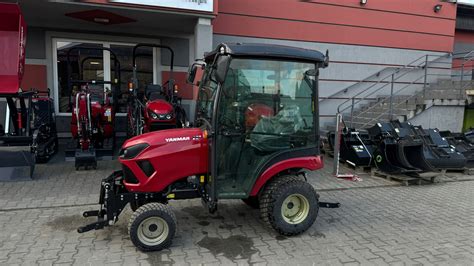

Skrzynka do ciągnika na przedni TUZ cz.3 - zakresy pracy YANMAR F24D
Wał Odbioru Mocy (WOM) - Współpracownik TUZ-a
Wał odbioru mocy (WOM) to technologia, która transferuje moc napędową z ciągnika do współpracującej z nim maszyny. Przekaz ten odbywa się najczęściej za pośrednictwem wału przegubowo-teleskopowego. Wraz z przekładniami mechanicznymi umożliwia on przekazanie momentu obrotowego, który agregowana maszyna pobiera dzięki wałowi przyjęcia mocy.
WOM dzieli się na dwa rodzaje: niezależny i zależny. Pierwszy z nich działa w oparciu o prędkość obrotową silnika, natomiast praca drugiego zależna jest od prędkości jazdy. W praktyce działanie wału odbioru mocy polega na napędzaniu maszyn, które współpracują z ciągnikiem. Wał odbioru mocy, podobnie jak trzypunktowy układ zawieszenia, zdecydowanie usprawnia codzienną pracę z dodatkowymi urządzeniami.
Dokumentacja Techniczna i Modelowanie 3D
Stworzenie dokładnego modelu 3D ciągnika Ursus C-360, obejmującego każdą najmniejszą część, jest ambitnym projektem. Dostępność szczegółowej dokumentacji technicznej, w tym przekrojów i dokładnych wymiarów poszczególnych komponentów, jest kluczowa dla powodzenia takiego przedsięwzięcia. Brak takiej dokumentacji może znacząco utrudnić proces modelowania i wymagać dodatkowych badań lub pomiarów.
Poszukiwanie oryginalnych danych technicznych, instrukcji serwisowych lub schematów może być trudne. Warto rozważyć skorzystanie z zasobów dostępnych w archiwach technicznych, specjalistycznych forach internetowych poświęconych traktorom Ursus, a także kontakt z producentami lub dystrybutorami części zamiennych, takimi jak EXPARTO, którzy dostarczają kompleksowe rozwiązania i są w stanie zaprojektować, wyprodukować i dostarczyć praktycznie każdy zamiennik.
Firma EXPARTO cechuje się dopasowaniem, elastycznością i szybkością reakcji, co może być nieocenione przy zdobywaniu informacji lub zamawianiu niestandardowych elementów do modelu.
