Most napędowy w koparko-ładowarkach, takich jak JCB 3CX, to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów maszyny. W przeciwieństwie do prostych układów stosowanych w starych ciągnikach, jest to zaawansowany system mechaniczny, który pełni trzy kluczowe funkcje: dźwiga cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosi potężny moment obrotowy ze skrzyni biegów na koła oraz umożliwia skręcanie (w przypadku mostów skrętnych). Awaria któregokolwiek z jego komponentów, czy to mechanizmu różnicowego, czy zwolnicy planetarnej, jest kosztowna i unieruchamia maszynę.
Budowa i działanie centralnej części mostu

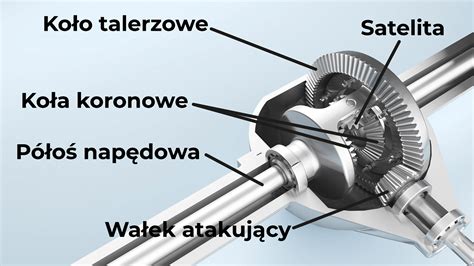

Most napędowy składa się z centralnej obudowy (tzw. „główki”) oraz dwóch bocznych „pochw”, w których obracają się półosie. W centralnej części odbywa się rozdział napędu. Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej redukcji prędkości obrotowej, co prowadzi do zwiększenia momentu obrotowego.
Mechanizm różnicowy (dyferencjał)
Koło talerzowe jest połączone z koszem mechanizmu różnicowego. Dyferencjał jest niezbędny, ponieważ podczas skręcania koło po wewnętrznej stronie pokonuje krótszą drogę niż koło po zewnętrznej. Wewnątrz kosza znajdują się małe koła zębate, tzw. satelity, które rozdzielają moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
Głównym problemem dyferencjału jest tendencja do przekazywania napędu tam, gdzie opór jest najmniejszy. Jeśli jedno koło wpadnie w błoto, cały moment zostanie przeniesiony na nie, powodując jego bezradne kręcenie. Rozwiązaniem jest blokada mechanizmu różnicowego:
- Blokada 100%: Uruchamiana przez operatora, mechanicznie spina oba koła koronowe.
- Mechanizm o Ograniczonym Poślizgu (LSD): Działa automatycznie, wykorzystuje tarcze cierne i wymaga stosowania specjalnego oleju z modyfikatorami tarcia (np. JCB Axle Oil HP Plus).
Półosie i przekładnia planetarna
Półosie to długie stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu z kół koronowych dyferencjału do mechanizmu zwolnicy planetarnej w piaście. Półoś została zaprojektowana jako swoisty „bezpiecznik” w układzie, który ulega uszkodzeniu przy gwałtownych przeciążeniach udarowych.
Rola przekładni planetarnej
Przekładnia planetarna to najbardziej istotny element, który przenosi ostatni etap redukcji prędkości i zwielokrotnienia siły na sam koniec układu. Działa ona następująco:
- Półoś obraca małe koło słoneczne („słoneczko”).
- Koło słoneczne napędza satelity, które toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia) zamocowanego do obudowy.
- Satelity osadzone są w masywnym jarzmie połączonym bezpośrednio z piastą koła.
Dzięki temu rozwiązaniu półoś może przenosić wysoką prędkość przy małym momencie, a przekładnia planetarna zamienia to na wolny, ale potężny obrót koła.
Diagnostyka na podstawie stanu oleju
Most napędowy jest układem zamkniętym, a stan oleju stanowi najlepsze narzędzie diagnostyczne. Podczas wymiany należy dokładnie obejrzeć korek spustowy (zazwyczaj magnetyczny):
| Objaw na magnesie | Interpretacja |
|---|---|
| Szary pył („jeżyk”) | Objaw normalny, dopuszczalny. |
| Błyszczące, srebrne płatki | Bardzo zły znak - uszkodzone łożyska. |
| Duże kawałki stali | Awaria katastrofalna (wyłamane zęby, pęknięty sworzeń). |
Najczęstsze problemy i ich przyczyny
Do najczęstszych usterek należą:
- Wycie lub huczenie z mostu: Zużycie łożysk wałka ataku lub praca na zanieczyszczonym oleju.
- Stuki i zgrzyty przy skręcaniu: Uszkodzenie satelitów, praca na oponach o różnym stopniu zużycia lub awaria mechanizmu LSD.
- Chrobotanie w piaście: Awaria łożysk zwolnicy, wyciek oleju przez uszczelnienie czołowe lub zniszczenie zębów kół planetarnych.
